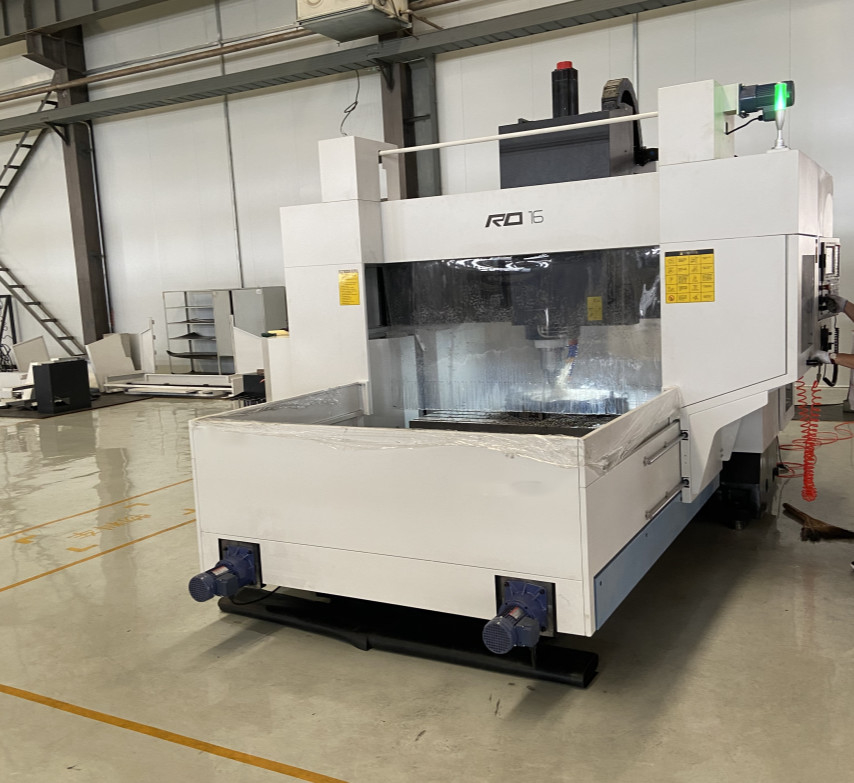

Bohrmaschine-Bock-Fräsmaschine-Mitte-Spindel BT50 CNC-RD20

Cnc-Bockbohrung und Fräsmaschinemitte RD20 schießen Bohrmaschine CNC-BT50 in die Höhe

I.Machine-Eigenschaften:

Rd-Reihe Produkte für die Diskettenteile der hohen Leistungsfähigkeit, hohe Stabilitätsbohrungsanforderungen, in der strukturellen Starrheit und in der Bohrleistung und die Präzision des Lochs zu verbessern Position verarbeitend ist groß optimiert worden und es ein Berufsoptimierungsmodell gemacht, das auf Industrieanwendungen sich konzentriert.

1,1 Hauptstruktur

RD20 nimmt den stabilsten Bockrahmen an, wird das Bett mit interner Verstärkung vereinbart, ist die Bettstruktur stark, wird der Querschnitt optimierte Strahl mit Schrittführungsschiene der großen Spanne vereinbart, nimmt die z-Achse des hochfesten Sattels sechs Diablockstruktur an, damit der Spindelkasten hohe statische und dynamische Starrheit hat. Die Maschine wird aus den Hauptschlüsselkomponenten, dem Hauptbewegungssystem, dem Vorschubbewegungssystem, der Hilfshydraulikanlage des Werkzeugspeichers, der Druckluftanlage, dem Schmiersystem, dem Schutzsystem, dem Chipabbau und Kühlsystem, das elektrische Kontrollsystem und so weiter verfasst.

1,2 Hauptschlüsselkomponenten

Der Bettkörper, -Worktable, -spalte, -sattel und -spindelkasten von RD20 werden vom hochfesten grauen Roheisen HT300 hergestellt, das gutes Starrheits-, Stoßdämpfungs- und Präzisionszurückhalten hat.

Werden ganz Schlüssel- Einzelteile RD20 durch unsere Mitte der Firma- CNC-Bockmaschinellen bearbeitung, Rohbearbeitung und Halbvollenden abgeschlossen und importiert durch Japans neue japanische Maschine Multifunktions-longmen Mitte der Pentahedron-maschinellen Bearbeitung (HF - 5 m) in der Werkstatt der konstanten Temperatur, zum der abschließenden Veredlung abzuschließen, um zu garantieren dass Schlüssel die große Bearbeitungspräzision, die geometrische Genauigkeit von Werkzeugmaschinen folglich sicherstellend.

1,3 Hauptbewegungssystem

Nimmt Hauptsystem der bewegung RD20 Spindelservomotor an, um durch Gurt zu fahren, und die Struktur des Fahrens der mechanischen Spindel ist, wie folgt:

Die Spindeleinheit ist das Kernteil der Werkzeugmaschine. Sie nimmt Spindeleinheit der hohen Präzision, Modell an: BT50. Das Hauptbewegungssystem nimmt Spindelservoleistungsstärke von 15/18.5kW, Höchstleistungsgeschwindigkeit von 4000rpm und Abtriebsdrehmoment von 214/255N.m an.

1,4 Vorschubbewegungssystem

RD20 hat drei lineare Zufuhrwellen. Das dreiachsige Schaltgetriebe nimmt Wechselstromservomotor an. Die elastische Koppelung des Nichtrückpralls wird direkt mit der Leitspindel angeschlossen, um die austauschende Bewegung jeder Welle zu verwirklichen.

1,5 Schutzsystem

Die schützende Form der Führungsschiene RD20: X-Achse ist schützende Zugplatte des Edelstahls 201, y-Achse ist Organabdeckung, z-Achse ist das EdelstahlHartglas, zum des ausreichenden Schutzes für das Zufuhrsystem zu bieten; Der Schutz der Werkzeugmaschine wird von unserer Firma entworfen und hergestellt. Der Operationsbereich der Werkzeugmaschine ist gekapselt, die Sicherheits- und Schutzleistung während der Operation sicherzustellen.

1,6 Chipabbau und Kühlsystem

Die Entladung des Chips RD20 nimmt doppelsträngigen Käfig und nach dem Kettenchip an, der Gerät, den Chip entlädt, der Auto empfängt.

Das Kühlsystem nimmt zwei Kühlverfahren des internen Abkühlens des Werkzeugs und des externen Abkühlens an. Das interne Abkühlen nimmt 20bar, wasser-Filtrationssystem des Hochflusses 65L/min Hochdruckmittelan, und das externe Abkühlen nimmt 67L/min Strömungsgeschwindigkeit und 27m Kopf an, um die Zuverlässigkeit des Abkühlens sicherzustellen.

Standardkonfiguration des Hochdruckwasserwerfers, kann die Werkzeugmaschinen-Eisenarchivierungen besser säubern.

1,7 Druckluftanlage

RD20 nimmt pneumatisches Steuerkomponenten mit zuverlässiger Leistung und guter Stabilität an, um das Werkzeug für die Spindel, die reine Luft, die für die Spindelmitte und trockenes blasen und sauberes komprimiertes Gas für das externe Luftgewehr zu ändern.

Technische Parameter II.Main

III.Main-Konfigurations-Liste

IV.Why wählen uns

Vorverkaufs:
(1) betreffend Ihre Nachfragen, ist die beste passende Maschine, Sie, die kundengebundene Unterstützung der Maschine auch zu empfehlen;
(2) betreffend Ihre Landanforderungen, liefern einige Zertifikate, um Ihnen zu helfen Freigabe. Wie CER Co, FORM-A, FORM-E, FORM-F, ursprüngliches Zertifikat unterzeichnet durch Embassy.etc.
(3) wird die ganze Maschine vor Lieferung geprüft, und wir machen Ihnen das Video und die Fotos. Wenn Sie sie empfangen, kann sie direkt arbeiten.

Nach-Verkäufe
(1) liefern wir das ganzes Kontrollsystem und Software lassen manuelles laufen, also können Sie die Maschine leicht, betreiben sie zu verweisen.
(2) das ganzes Maschinenproblem, können Sie jederzeit fragen mich, helfen wir Ihnen, durch on-line-Weise zu lösen, oder Telefon, E-Mail, Fernvideo zum ersten Mal, wenn alles diese Ihr Problem nicht lösen können, unser Ingenieur geht zu Ihrer Fabrik, Ihnen auf Stelle zu helfen.
Willkommen zu unserer Fabrik für das Lernen, wie man Maschine, einen Berufsingenieur wird zusammen mit Ihnen, dieser Service für freies betreibt.

Garantie:
Ein Jahr für ganze Maschine, alle mögliche Teile ausgenommen die Verbrauchsmaterialien, die betreffend Maschinenqualität innerhalb eines Jahres gebrochen sind, schicken wir Ihnen die Teile für freies.
