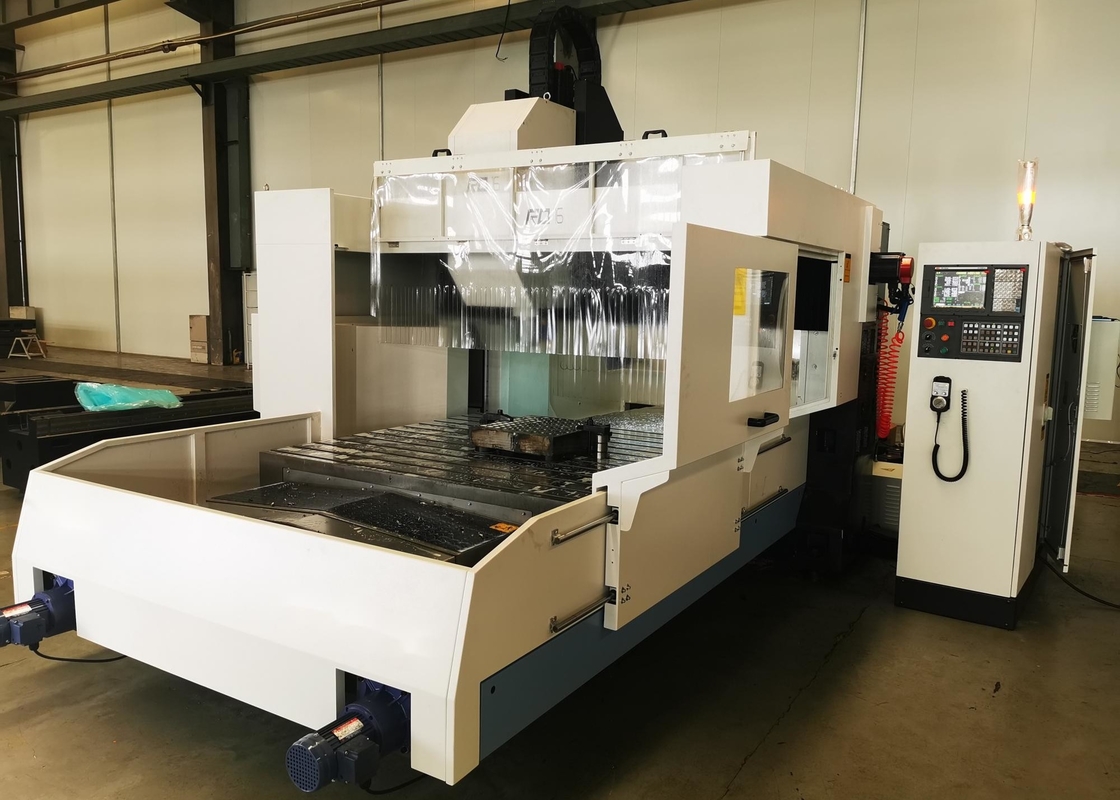

Bohrmaschine-Mitte Worktable CNC-RD16, der 3000kgs lädt
Einzelheiten zum Produkt
| Produkt-Name: | Bockbohrung und Prägemitte der maschinellen Bearbeitung RD16 | Worktable-Größe: | 1600x1600mm |
|---|---|---|---|
| Worktableladen: | 3000kgs | Reise (X/Y/Z): | 1600/1600/500 |
| Maximum, das Höhe des Bocks führt: | 550mm | Maximum, das Breite des Bocks führt: | 1800mm |
| Spindel-Geschwindigkeit: | 10-4000rpm | Spindelleistungsstärke: | 15/18.5kw |
| Hervorheben |
Mitte der Bock-Bohrungs-maschinellen Bearbeitung,Mitte der CNC-Bohrungs-maschinellen Bearbeitung 3000kgs,Cnc-Bohrmaschine BT50 |
||
Beschreibung des Produkts
Cnc-Bockbohrung und Prägeworktable Mitte der maschinellen Bearbeitung, die 3000kgs RD16 laden
I.Product-Einleitung
Rd-Reihenprodukte werden in der strukturellen Starrheit optimiert, Bohrungsfähigkeit und andere Teile das Loch Verbesserns, das verarbeiten Positionsgenauigkeit, um die bohrenden Bedingungen der hohen Leistungsfähigkeit und der hohen Stabilität des Herumdrehenlagers zu erfüllen, Hochpräzision tubesheet und der Industrie und machen es ein optimiertes Berufsmodell, das auf Industrieanwendungen sich konzentriert.
Technische Parameter II.Main
| Einzelteil | RD16 | RD20 | |
| Worktablegröße | Millimeter | 1600x1600 | 2000x2000 |
| Worktableladen | Kilogramm | 3000 | 4000 |
| Reise (X/Y/Z) | Millimeter | 1600/1600/500 | 2000/2000/500 |
| Abstand zwischen Spindelstirnfläche und Worktable | Millimeter | 250-750 | 250-750 |
| Max. überschreitene Höhe des Bocks | Millimeter | 550 | 550 |
| Max. überschreitene Breite des Bocks | Millimeter | 1800 | 2100 |
| Spindelkonusloch | - | BT50 | BT50 |
| Spindelgeschwindigkeit | U/min | 10-4000 | 10-4000 |
| Spindelleistungsstärke | Kilowatt | 15/18.5 | 15/18.5 |
| Spindeldrehmoment | N.m | 214/255 | 214/255 |
| Max. Arbeitsvorschubzahl (X/Y/Z) | mm/min | 10000 | 10000 |
| Sich schnell bewegende Geschwindigkeit (X/Y/Z) | m/min | 15/15/20 | 15/15/20 |
| Führungsschieneart (X/Y/Z) | - | lineare Führungsschiene mit 3 Achsen | lineare Führungsschiene mit 3 Achsen |
| Werkzeugmagazinart | - | Servozeitschrift | Servozeitschrift |
| Zahl von Werkzeugen | PC | 16 | 16 |
| Max. Werkzeugdurchmesser (volles Werkzeug/angrenzender Werkzeugraum) | Millimeter | Φ133/Φ200 | Φ133/Φ200 |
| Max. Werkzeuglänge | Millimeter | 300 | 300 |
| Max. Werkzeuggewicht | Kilogramm | 15 | 15 |
| Positionierung Genauigkeit X/Y/Z (ISO 230-2) | Millimeter | 0.012/0.012/0.008 | 0.015/0.015/0.008 |
| Sich wiederholende Positionierungsgenauigkeit X/Y/Z (ISO 230-2) | Millimeter | 0.008/0.008/0.005 | 0.010/0.010/0.005 |
| Maße (L x W x H) | Millimeter | 6500x5000x3400 | 7500x5500x3500 |
| Maschinengewicht (Netto-/grob) | Kilogramm | 12500/13200 | 16500/17300 |
| Kontrollsystem | - | KND | KND |
III.Main-Konfigurations-Liste
| NEIN. | Name | Konfigurationsbeschreibung | |
| RD16 | |||
| Spezifikation/Name | Anmerkungen | ||
| 1 | System | Numerisches Kontrollsystem | Peking KND |
| 2 | Spindel | BT 50-155//zentrale Ausgangspindel | Taiwan |
| 3 | Werkzeugmagazin | BT50//16T//Servozeitschrift | China |
| 4 | Führer | XYZ: 45 | Taiwan HIWIN/PMI |
| 5 | Schraube | XYZ: 5010 | Taiwan TBI |
| 6 | Lager | Eckiges KontaktKugellager | Japan NSK |
| 7 | Koppelung | GS38 | Japan NBK |
| 8 | Pneumatische Teile | Luftquellbehandlung, Spindelluftdichte Sekundärfiltration | SMC |
| 9 | Schmiersystem | Quantitative Fettschmierungspumpe | China |
| 10 | Späneförderer | Kettenspäneförderer | China |
| 11 | Internes Kühlsystem | Internes abkühlendes Filtrationssystem mit 20Stangen | China |
| 12 | Elektrisches Kastenabkühlen | Elektrischer Kabinettwärmetauscher | China |
IV Werkzeugmaschinenstruktur
