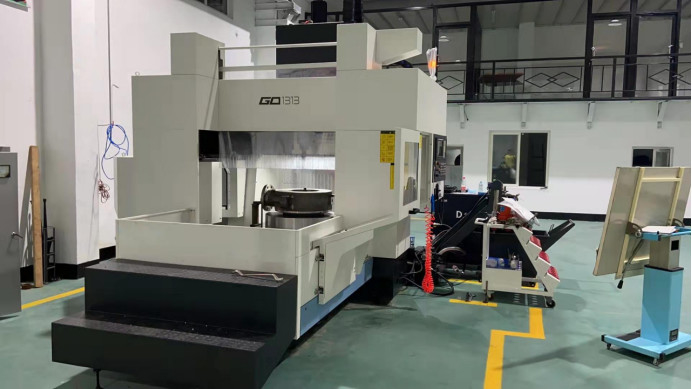

Art CNC BohrungsMittelwerkzeug-Prägeform BT50 des Bock-GD1313 maschineller Bearbeitung

Art CNC-Bohrung des Bock-GD1313 und Mitte-Werkzeugprägeform BT50 der maschinellen Bearbeitung

1. Beschreibung der Maschine:

1,1 Hauptstruktur der Maschine

GD1007 nimmt den stabilsten Bockrahmen an, wird das Bett mit Versteifungen vereinbart, und die Bettstruktur ist stark. Der optimierte Querschnittsstrahl wird mit Großspanne getretener Führungsschiene vereinbart, und die Zachse des hochfesten Sattels wird mit Sechsdiablock konstruiert, der den Spindelkasten mit hoher statischer und dynamischer Starrheit herstellt. Die Maschine wird aus den Hauptschlüsselkomponenten, dem Hauptbewegungssystem, dem Vorschubbewegungssystem, der Hilfshydraulikanlage des Werkzeugspeichers, der Druckluftanlage, dem Schmiersystem, dem Schutzsystem, dem Chipabbau und Kühlsystem, das elektrische Kontrollsystem und so weiter verfasst.

1,2 Hauptschlüsselkomponenten der Maschine

GD1313 ist Hauptschlüsselgroße teile des Betts, Tabelle, Spalte, Sattel, Spindelkastenmaterial hochfestes graues Roheisen HT300, mit guter Starrheit und Stoßdämpfung, gutes Genauigkeitszurückhalten.

Werden ganz Schlüsseleinzelteile GD1313 durch unsere Mitte der Firma-CNC-Bockmaschinellen bearbeitung, Rohbearbeitung und Halbvollenden abgeschlossen und importiert durch Japans der Pentahedron-maschinellen Bearbeitung bock neuer japanischer Maschine Multifunktionsmitte (HF - 5 m) in der Werkstatt der konstanten Temperatur, zum der abschließenden Veredlung abzuschließen, um zu garantieren dass Schlüssel die große Bearbeitungspräzision, die geometrische Genauigkeit von Werkzeugmaschinen folglich sicherstellend.

1,3 Hauptbewegungssystem der Maschine

Nimmt Hauptsystem der bewegung GD1313 Spindelservomotor durch den Riemenantrieb an und fährt die mechanische Spindelstruktur, die Details, sind, wie folgt:

Die Spindeleinheit ist das Kernteil der Werkzeugmaschine, unter Verwendung der Spindeleinheit der hohen Präzision, Modell: BT50, das Hauptbewegungssystem nimmt die Spindelservoleistungsstärke von 15/18.5kW, Getriebestruktur ist Riemenantrieb, die Höchstleistungsgeschwindigkeit von 4000RPM, Abtriebsdrehmoment von 214/255N.m an.

1,4 Maschinenvorschubbewegungssystem

GD1313 hat insgesamt drei lineare Zufuhrwellen. Das dreiachsige Schaltgetriebe nimmt Wechselstromservomotor an. Die elastische Koppelung des Nichtrückpralls wird direkt mit der Leitspindel angeschlossen, um die Kugelumlaufspindel direkt Antrieb, um das Hin- und Herbewegung jeder Welle zu drehen und zu verwirklichen.

1,5 Maschinenwerkzeugmagazin:

GD1313 nimmt das Fabrikselbst gemachte Servowerkzeugmagazin, die Werkzeugänderungsmethode ist in-situ-, hohe Zuverlässigkeit, schnelle Werkzeugänderung an; Die spezifischen Parameter des Werkzeugmagazins sind, wie folgt:

Werkzeugform ................................. BT50

Zeitschriftenspeicherquantität ...... . ........................ 16pcs

Maximaler Durchmesser (volles Werkzeug/angrenzendes Werkzeug leer)… ........ Φ 133/Φ 200 Millimeter

Maximale Werkzeuglänge ........................ 300mm

Maximales Werkzeuggewicht ................................ 15KG

1,6 Werkzeugmaschinen-Schutzsystem

Schutzform der Schiene GD1313: X-Achse ist schützende Zugplatte des Edelstahls 201, Y-Achse ist die Organabdeckung, die Z-Achse ist Flocken einer Edelstahlrüstung bieten ausreichenden Schutz für das Zufuhrsystem; Werkzeugmaschinen-Maschinenschutz wird von unserer Firma, Werkzeugmaschinen-Operationsbereich unter Verwendung einer gekapselten Form entworfen und hergestellt, um die Sicherheits- und Schutzleistung während der Operation sicherzustellen.

1,7 Werkzeugmaschinen-Chipabbau und Kühlsystem

Chip GD1313 BENUTZT twisted- pairkäfig und hinteres Kettenchip-Abbaugerät, heben Krumen auf.

Das Kühlsystem nimmt zwei Kühlverfahren des internen Abkühlens des Werkzeugs und des externen Abkühlens an. Das interne Abkühlen nimmt 20bar, wasser-Filtrationssystem des Hochflusses 65L/min Hochdruckmittelan, und das externe Abkühlen nimmt 67L/min Strömungsgeschwindigkeit und 27m Kopf an, um die Zuverlässigkeit des Abkühlens sicherzustellen.

Standardkonfiguration des Hochdruckwasserwerfers, kann die Werkzeugmaschinen-Eisenarchivierungen besser säubern.

1,8 Druckluftanlage der Maschine

GD1007 nimmt pneumatisches Steuerkomponenten mit zuverlässiger Leistung und guter Stabilität an, um das Werkzeug für die Spindel, die reine Luft, die für die Spindelmitte und trockene blasen und saubere Druckluft für das externe Luftgewehr zu ändern.

1,9 elektrisches Kontrollsystem der Werkzeugmaschine

GD1007 wählen KND K2100 CNC-System, die Systemsoftware hat einen Reichtum der WarnungsUntersuchungsfunktion, kann die Störung in der Zeit blockieren, das Risiko des Ausrüstungsschadens und des Personenschadens, die Maschine weiter zu erweitern, groß zu verringern, die elektrische hauptsächlichelemente inländisches annehmen und internationale berühmte Marken, überlegene elektrische Teilqualität, stabile Leistung, garantieren der Stabilität der langen störungsfreien Operation der Werkzeugmaschine.

technische Parameter 2.Main

Liste der Konfigurations-3.Main
