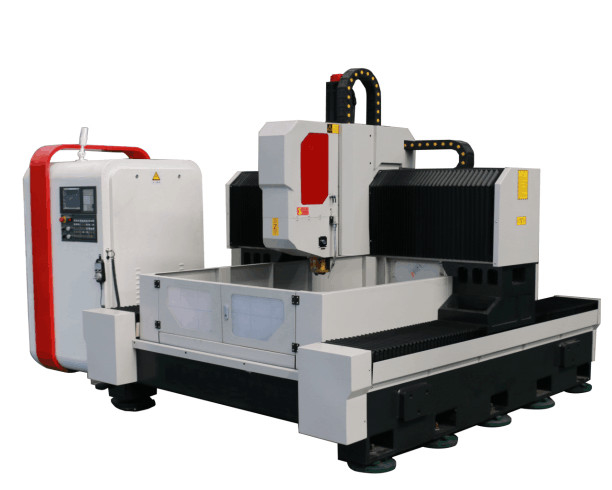

Hochgeschwindigkeits-Verarbeitung des CNC-Bohrmaschine-Fräsmaschine-Metallhd-1515

Nc-Hochgeschwindigkeitsbohrung und Fräsmaschine HD-1515 Metallverarbeitung

1,0. Ausrüstungszweck:

Cnc-Bohrung und Fräsmaschine-Reihe wird hauptsächlich für leistungsfähige Bohrung und die Verarbeitung von Werkstücken mit Stärke innerhalb des Messbereichs, wie Flacheisen, Flansch, Diskette, Ring und so weiter verwendet. Durch Löcher und Sacklöcher kann auf einfache materielle Teile und Verbundwerkstoffe gebohrt werden. Der Bearbeitungsprozeß der Werkzeugmaschine ist digitalgesteuert und die Operation ist sehr bequem. Sie kann automatisches, Hochpräzision, multi Vielzahl und Massenproduktion verwirklichen. Um den Verarbeitungsbedarf von verschiedenen Benutzern zu erfüllen, hat die Firma eine Vielzahl von endgültigen Produkten entwickelt. Zusätzlich zu den herkömmlichen Modellen können sie entsprechend dem tatsächlichen Bedarf von Benutzern auch entworfen sein und besonders angefertigt werden.

2,0. Ausrüstungsstruktur:

Die Ausrüstung wird hauptsächlich aus Bett Worktable, beweglicher Bock, mobiler gleitender Sattel, Bohrung und Prägeantriebskopf, automatisches Schmierungsgerät und -Schutzgerät, verteilendes abkühlendes Gerät, System der digitalen Steuerung, elektrisches System, etc. verfasst. Das rollende harte Schienenpaar wird gestützt und geführt, und das PräzisionsLeitspindelpaar wird gefahren. Die Werkzeugmaschine hat hohe Positionierungsgenauigkeit und wiederholt, Genauigkeit in Position bringend.

2,1. Betttabelle:

Das Bett ist eine integrale Stahlkonstruktion, mit mildernder Sekundärbehandlung und Vollenden. Es hat gute Dynamik und statische Starrheit und keine Deformation. Der Worktable nimmt Castingstruktur an, und es gibt eine T-förmige Nut mit angemessenem Fertigungsplan im Flugzeug für das Festklemmen von Werkstücken. T-förmige Nuten werden auf dem Bett vereinbart. Das Ansteuersystem wird durch Wechselstromservobewegungs- und Präzisionskugelumlaufspindelpaare auf beiden Seiten gefahren, um die Bockmaßnahme in der Xachsenrichtung zu treffen. Justierbare Bolzen werden auf die Unterseite des Betts verteilt, das das Niveau des Bettwerktischs leicht justieren kann.

2,2. BeweglicherBock:

Der bewegliche Bock wird von Graueisen 250 gemacht, und zwei rollende lineare Führungsschienepaare mit Ultrahochtragfähigkeit sind in die Front des Bocks installiert. Ein Satz von Präzisionskugelumlaufspindelpaaren und von Servomotor, die Antriebskopfdiaplattenmaßnahme in der Yachsenrichtung zu treffen und der Bohrleistungskopf ist auf die Antriebskopfdiaplatte installiert. Die Bewegung des Bocks wird durch die Rotation der Kugelumlaufspindel auf der Kugelumlaufspindel verwirklicht, die durch den Servomotor durch die Präzisionskoppelung angetrieben ist.

2,3. BeweglicherSattel:

Der bewegliche gleitende Sattel ist ein strukturelles Fach des PräzisionsRoheisens. Zwei Schiebetische harter Schiene CNC mit Ultrahochtragfähigkeit, einem Satz Präzisionskugelumlaufspindelpaaren und einem Hochpräzisionsplanetengetriebe sind auf den gleitenden Sattel, die mit dem Servomotor angeschlossen werden, um den Bohrleistungskopf zu fahren, um sich in die Zachsenrichtung zu bewegen installiert, um die Aktionen des schnellen Vorlaufs, Arbeit vorwärts, schnell zu verwirklichen rückwärts und vom Antriebskopf zu stoppen. Er hat die Funktionen des automatischen Chips brechend, Chipabbau und Pause.

2,4. Bohrleistungskopf:

Der Bohrleistungskopf nimmt einen speziellen Servospindelmotor an, der die spezielle Präzisionsspindel fährt, indem es die Geschwindigkeit verringert und das Drehmoment durch den gezahnten synchronen Gurt erhöht. Die Spindel nimmt die Art fünf japanisches Schräglager der Rückseite zwei der Front drei der Reihe an, um stepless Geschwindigkeitsänderung zu verwirklichen. Die Spindel wird mit einem pneumatischen Werkzeugänderungssystem ausgerüstet, um das Werkzeug herzustellen, schnelles und bequemes zu ändern. Sie angetrieben vom Servomotor und von der Kugelumlaufspindel. 10. Die Yachse kann verbunden werden, und die halb Regelung wird angenommen, die die Funktionen der linearen und Kreisinterpolation verwirklichen kann. Das Spindelende ist das BT40 sich verjüngende Loch, ausgerüstet mit italienische rotofos Hochgeschwindigkeitsdrehgelenk, das Hochgeschwindigkeitsu-Bohrgerät (heftiges Bohrgerät) und Bohreinsatz zum Mittewasser benutzen kann.

2,5. AutomatischesSchmierungsgerätund-Schutzgerät:

Die Werkzeugmaschine wird mit Schmierungsgerät des ursprünglichen Partialdrucks positiven Verdrängers Taiwans automatischem ausgerüstet, das die beweglichen Paare wie Führungsschiene, Leitspindel und Gestell, ohne toten Winkel automatisch schmieren kann, um die Nutzungsdauer der Werkzeugmaschine sicherzustellen. Die Xachse und die Y-Achse der Werkzeugmaschine werden mit staubgeschützten Schutzhauben ausgerüstet, und wasserdichte Spritzenleitbleche sind um den Worktable installiert.

2,6. VollesdigitalesnumerischesKontrollsystem:

2.6.1. Wenn der Chip Funktion bricht, kann der Chip, der Zeit und Zyklus bricht, auf die Mensch-Maschine Schnittstelle eingestellt werden.

2.6.2. Wenn der Schneider zum oberen Teil des Bohrgeräts angehoben wird, kann der Schneider zur Schnitthöhe schnell gezüchtet werden, und dann kann der Schneider zum oberen Teil des Bohrgeräts gezüchtet werden, und dann kann der Schneider zur Schnitthöhe automatisch gezüchtet werden.

2.6.3. Der zentralisierte Operationskontrollkasten und das Handgerät nehmen numerisches Kontrollsystem an und werden mit USB-Schnittstelle und LCD ausgerüstet. Um zu programmieren zu erleichtern, hat Lagerung, Anzeige und Kommunikation, die Operationsschnittstelle die Funktionen des Mensch-Maschinendialogs, Fehlerausgleich, automatische Warnung und so weiter.

2.6.4. Die Ausrüstung hat die Funktionen der Lochpositionswiederholung und der Reinspektion vor der Verarbeitung, die sehr bequem zu benützen ist.

Parameter 3.0.Technical
