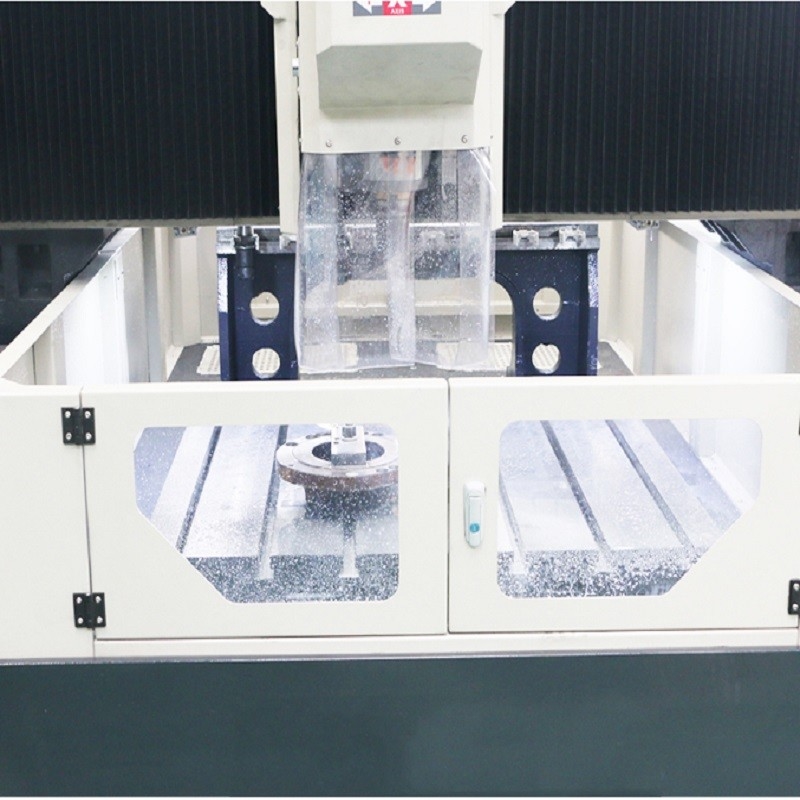

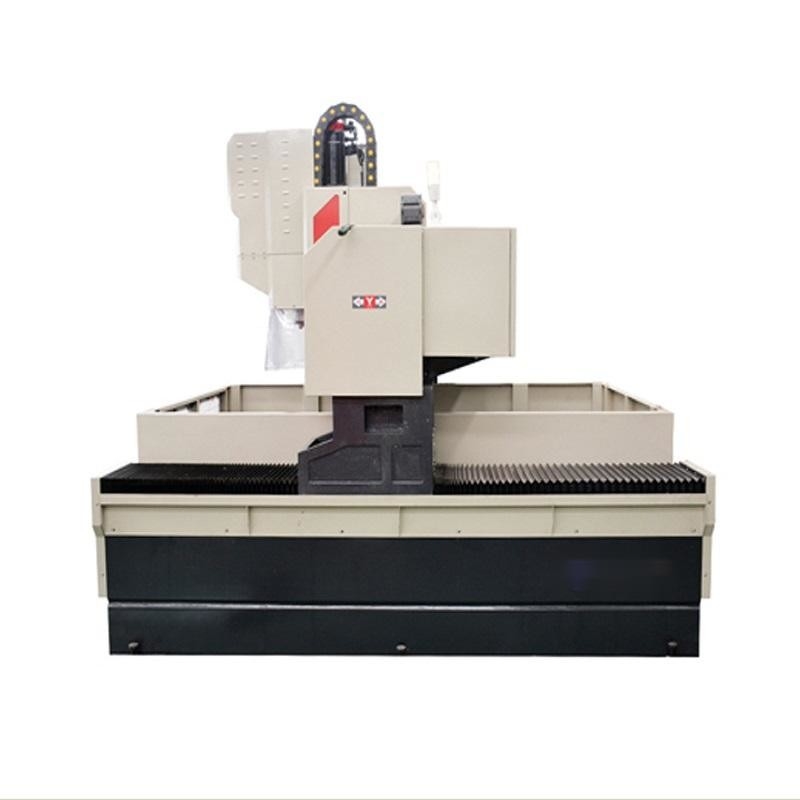

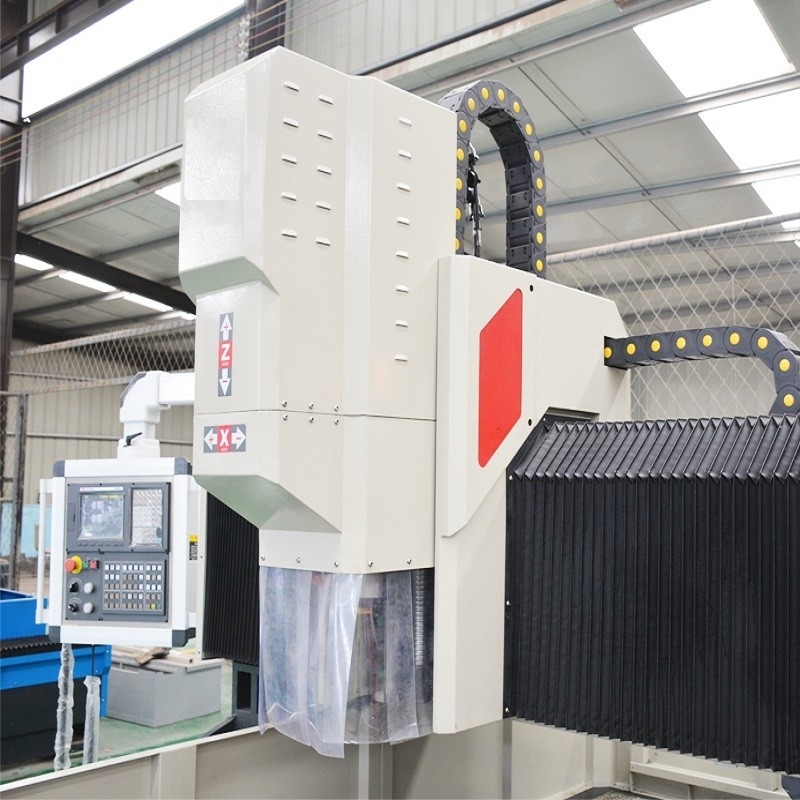

Bohrung CNC-7.5Kw und Fräsmaschine für flache Teile HD-1010

Cnc-Bohrung und max. Werkstück size1000*1000mm der Fräsmaschine HD-1010
1, Zweck der Werkzeugmaschine:
Cnc-Bohrmaschine wird hauptsächlich für die Bohrung/Ansenken/Abschrägung/benutzt, klopfend und helles, von der Diskettenstirnfläche und von den flachen Teilen mahlend.
2, Werkzeugmaschinenstruktur
1. Die Werkzeugmaschine wird hauptsächlich aus Bett, Worktable, Bock, Antriebskopf, Drehtabelle, CNC-System, Kühlsystem, etc. verfasst.
2. Bock CNC-Bohrmaschine nimmt die Form des Festbettworktable- und -bockbewegens an.
(Stoßdämpfungsbockstruktur)

3. Das Bett, die Spalte, der Worktable und der Bock sind strukturelle Teile der Form HT250, und die Klammer ist geschweißte Teile des rechteckigen Rohres. Vor der Verarbeitung wird sie an der hohen Temperatur getempert, und dann wird sie zweimal nach halb dem Ende getempert, das maschinell bearbeitet, um den Druck zu entfernen, und maschinell zu bearbeiten dann zu beenden, der die Stabilität der Werkzeugmaschinenpräzision sicherstellen kann. Der ganze Roheisen Worktable wird benutzt, um T-Nut, auf der Bettoberfläche zu mahlen zu beenden, und das CNC-Präzisionsreiben der Tischplatte wird sichergestellt.
4. Die Bock CNC-Bohrmaschine hat vier CNC-Äxte. Der Maschinenkörper wird mit schwerer linearer Führungsschiene ausgerüstet. Der Bock kann sich entlang die Führungsschiene (x-Achse) longitudinal bewegen. Der Querbalken des Bocks wird auch mit linearer Führungsschiene ausgerüstet. Die Diaplatte kann sich horizontal entlang die Führungsschiene (y-Achse) bewegen. Die Diaplatte wird mit einem Dia ausgerüstet. Der Antriebskopf kann sich vertikal auf dem Diabrett (z-Achse) verschieben. Das X, y, z-Äxte sind aller CNC-Servobewegungs- und -Kugelumlaufspindel-Antrieb. Die Einachse wird mit einer Präzisionsdrehtabelle ausgerüstet.
5. Die Hauptwelle des Antriebskopfs nimmt die Präzisionsspindel an und angetrieben durch den Servospindelmotor, der entsprechend dem Bedarf steplessly justiert werden kann. Die Spindel kann mit gebissenem Hahn oder Fräser durch Klemme BT40 festgeklemmt werden, und mit pneumatischem lochendem Zylinder ausgerüstet werden, um eine Schlüsselwerkzeugänderung, höhere Präzision und Hochgeschwindigkeitsausschnitt zu verwirklichen.
6. Die Werkzeugmaschine nimmt die Wasserkühlung an, ausgerüstet mit Kühlmittelzuführung, Wiederaufnahme, Zirkulationssystem und automatischem ÖlSchmiersystem, um die glatte und langfristige effektive Arbeit des linearen Führers und der Kugelumlaufspindel sicherzustellen. (ausgerüstet mit innerer Wasserauslaufhochgeschwindigkeitsspindel)
Es kann zentrale Wasserwerkzeuge, wie u-Bohrgerät, Schaufelbohrgerät, Kronenbohrgerät, Legierungsinnenkühlungsbohrgerät, Kernbohrer, etc. benutzen)
7. Das Kontrollsystem nimmt Kande CNC-System, der Elektroantrieb annimmt den Reihenservomotorantrieb des absoluten Werts der hohen Präzision an, ausgerüstet mit Schnittstelle RS232 und Farbbildschirmanzeigeschirm, chinesische Operationsschnittstelle, Feld/externes USB-Inputwerkstück, die einfache Operation, ausgerüstet mit vollem digitalem Hochgeschwindigkeitshandrad, machen Ihre Operation bequemer und schnell.
Um die Zuverlässigkeit der Werkzeugmaschine sicherzustellen, sind die Schlüsselkomponenten importierte hochwertige Produkte, sehen die Liste von importierten Teilen.
3, Betriebsumgebung der Werkzeugmaschine:
Stromversorgung: Dreiphasen-AC380V-± 10%, 50 Hz ± 1 oder kundengebundene, umgebende Temperatur: 0 ° | ° 45
4, technische Parameter:



5, Hauptteilkatalog



1. Die oben Unterstützungshersteller sind die gekennzeichneten Lieferanten der Firma. Im Falle der speziellen Umstände können beide Parteien mit Partei A verhandeln und zustimmen, wenn sie schreiben, dass die Produkte des gleichen Niveaus ersetzt werden können, aber der Qualitätsstandard ist nicht niedriger als die oben genannten Lieferanten.
2. Die spezifische Konfiguration kann entsprechend dem Bedarf von Benutzern auch justiert werden.
