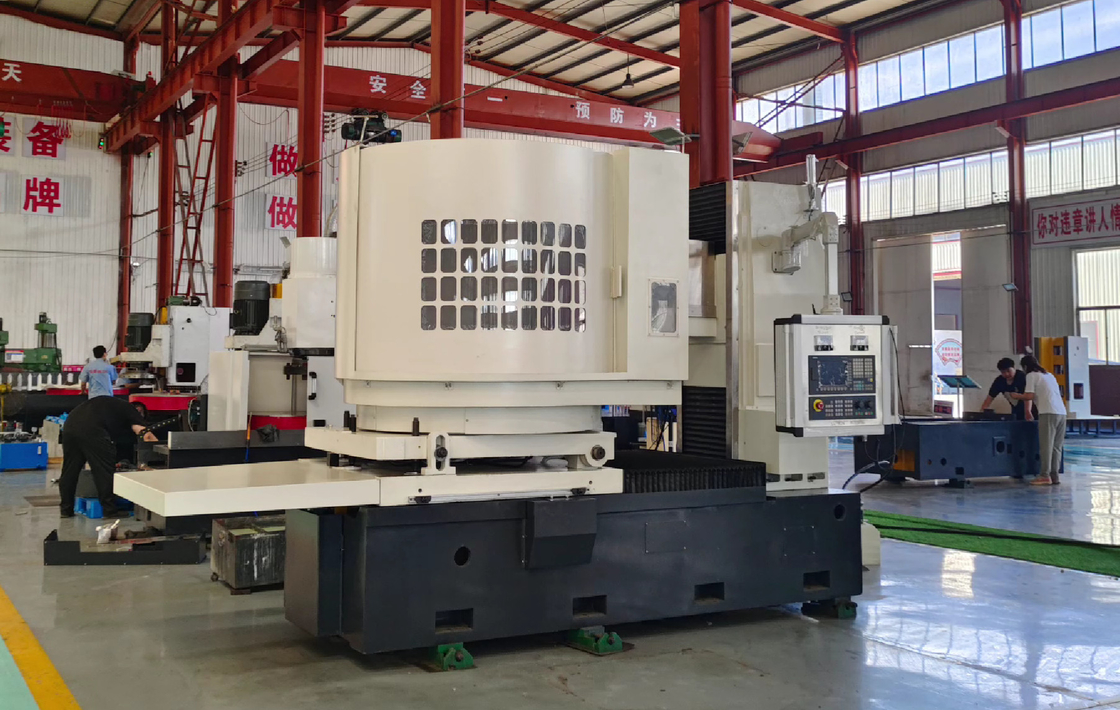

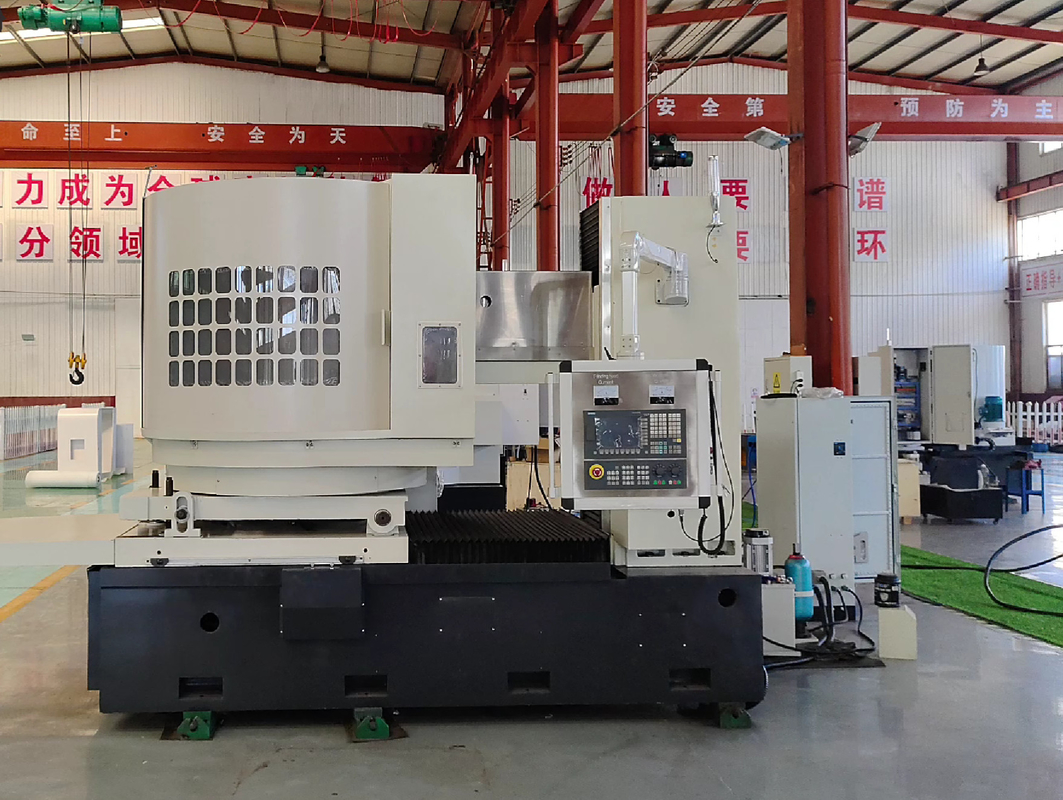

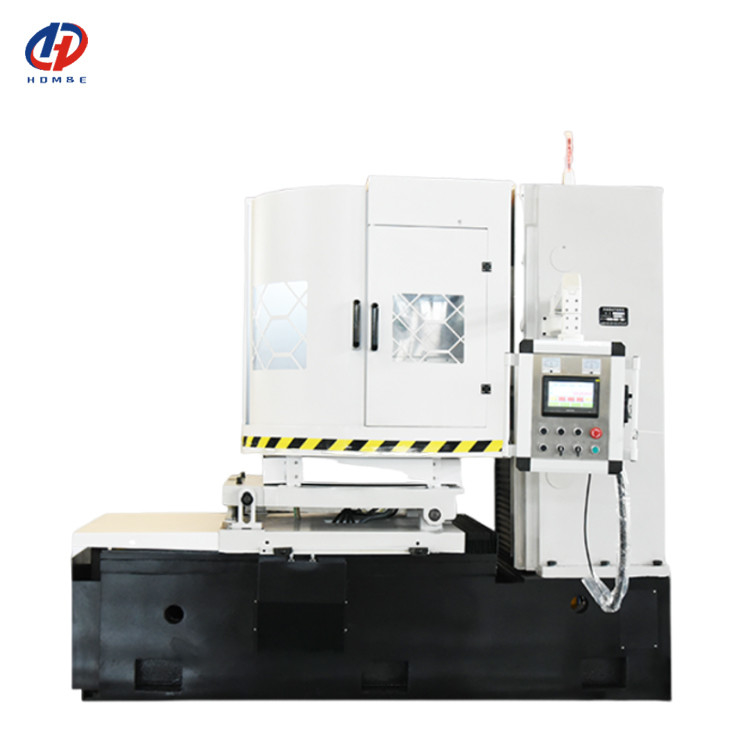

Horizontale Oberflächenschleifmaschine mit rotierendem Rundtisch HDM380
Einzelheiten zum Produkt
| Markenname: | HD | Modellnummer: | HDM380 |
|---|---|---|---|
| Schlüsselwort: | Horizonta-Schleifmaschine | ||
| Hervorheben |
Rotationsmaschine zur Oberflächenschleifmaschine,Maschine zur Oberflächenschleifmaschine mit PLC-Steuerung,Horizontale Oberflächenschleifmaschine |
||
Beschreibung des Produkts

Beschreibung des Produkts:

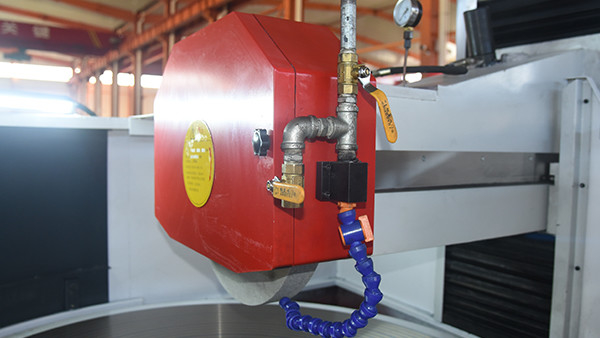

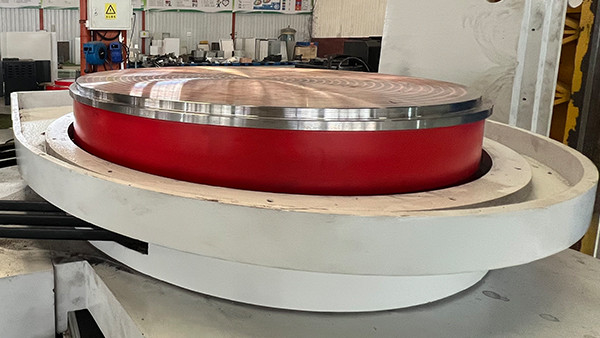

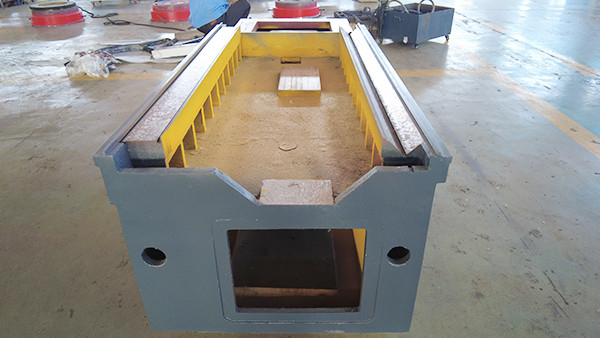

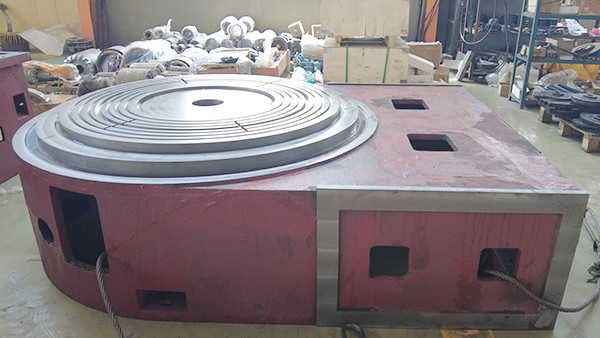

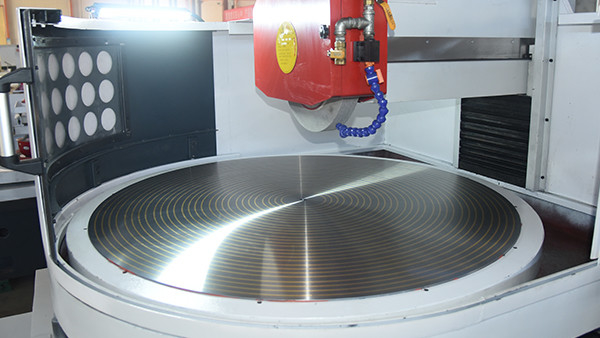

HDM380 Horizontale Rundtischmaschine zur Oberflächenschleifen, die Verwendung von Tisch auf dem Bett kreisförmig Führungsschiene feste Drehung, doppelte Säulenbalken, Schleppplatte auf dem Balken Längsschaltbewegung zu tun,Schleifkopf entlang der vertikalen Bewegung der Aufstellung der Schleppplatte, die Gesamtstruktur ist stabil und kompakt, hohe Präzision und hohe Leistung zuverlässig, guter Herstellungsprozess, einfach zu bedienen und zu bedienen, die Verwendung von Schleifrad-Randschleifwerk,Die oberen und unteren Ebenen des Werkstücks können die erforderliche hohe Parallelität erreichen, Maßgenauigkeit und Oberflächenrauheit des Werkstücks.
Eigenschaften des Produkts:
Anwendung: Diese Produktreihe eignet sich für Rundsägeblätter, Autoteile, Messwerkzeuge, Lager, Formenrahmen, magnetische Materialien, hydraulische Teile, Spezialkeramik,Feuerfeststoffe, Pumpenventile und andere Industriezweige müssen Schleifprozesse.
|
Parameter
|
Einheit
|
HDM340
|
HDM350
|
HDM380
|
HDM3100
|
HDM3125
|
|
Durchmesser der Arbeitsplatte
|
mm
|
400
|
500
|
800
|
1000
|
1250
|
|
Höchstgröße des Schleifwerks
(Durchmesser × Höhe)
|
mm
|
400 × 120
|
500 × 200
|
800 × 320
|
1000 × 320
|
1250 × 320
|
|
Höchster Neigungswinkel der Arbeitsbank
|
|
±3
|
±3
|
±3
|
± 15
|
± 15
|
|
Drehgeschwindigkeit der Arbeitsbank
|
r/min
|
60 bis 120
|
60 bis 120
|
12 bis 70
|
25 bis 45
|
25 bis 45
|
|
Tischverlängerungseinheiten vertikal wechselseitige Geschwindigkeit
|
m/min
|
1.5 bis 3
|
1.5 bis 3
|
1.5 bis 3
|
0.5-1.1
|
0.5-1.1
|
|
Vertikal wechselnde Streichverlängerung
|
mm
|
340
|
340
|
470
|
570
|
695
|
|
Schleifkopfspindelgeschwindigkeit
|
r/min
|
1450
|
1450
|
1450
|
1450
|
1450
|
|
Maximale vertikale Bewegung des Schleifkopfes
|
mm
|
150
|
250
|
350
|
400
|
400
|
|
Vertikalgeschwindigkeit des Schleifkopfes nach oben und unten
|
mm/min
|
300
|
300
|
300
|
300
|
300
|
|
Vertikaler automatischer Zufuhrschleifkopf
|
mm
|
0.001-0.02
|
0.001-0.02
|
0.001-3
|
0.001-0.02
|
0.001-0.02
|
|
Elektronische Handradzufuhrrate
|
|
×1 ×10 ×100
|
||||
|
Größe der Sandfliesen
(Außendiameter × Breite × Innendiameter)
|
mm
|
300 × 40 × 127
|
400 × 40 × 127
|
450 × 50 × 203
|
450 × 50 × 203
|
450 × 50 × 203
|
|
Gesamtmotorleistung
|
kW
|
11
|
12
|
22
|
26
|
26
|
|
Abmessungen der Werkzeugmaschine
|
mm
|
1965 × 1000 × 1950
|
2350 × 1250 × 1950
|
2900 × 2000 × 2450
|
3090 × 2000 × 2420
|
3090 × 2000 × 2420
|
|
Maschinengewicht
|
T
|
3000
|
3900
|
7500
|
11000
|
11500
|
|
Dieses Formular dient nur als Referenz.
|
||||||
Anwendung in der Industrie:

Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion


Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
