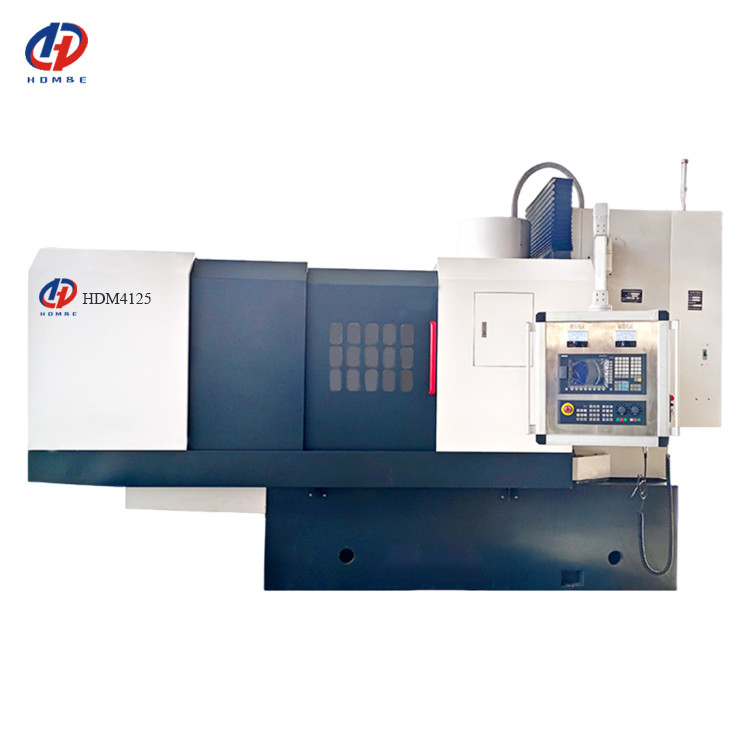

Schwere Schleifmaschine mit vertikaler Spindel HDM4125 Rotationsrunder Tisch vertikaler Schleifmaschine

Beschreibung des Produkts:

Schwere Schleifmaschine mit vertikaler Spindel HDM4125 Rotationsrunder Tisch vertikaler Schleifmaschine

Die Anordnung der Werkzeugmaschine ist wie folgt: Der Arbeitstisch verwendet einen kreisförmigen elektromagnetischen Arbeitstisch, um das Werkstück zur Drehung zu tragen.Der Umrichter steuert den Reduktionsmotor, der den Arbeitstisch zum Drehen antreibt.Der Sattel bewegt sich hin und her entlang der Bettrel, um das Be- und Entladen von Werkstücken zu erleichtern. Die Säule und das Bett sind durch einen Dreipunkt-Regelabstand verbunden, um den Schleifkopfwinkel anzupassen. Die gesamte Scheibearbeitsstückoberfläche kann in eine konkave oder konvexe Form gemahlen werden.Der Schleifkopf bewegt sich nach oben und unten entlang der Spalte Führungsschiene, und der Wechselstrom-Servomotor ist an den Reduktionsmechanismus angeschlossen, um die Kugelschraube für die vertikale Zufuhr zu drehen.Die Schleifkopfspindel wird von einem wasserdichten eingebauten speziellen Hochleistungsmotor mit starker Schneidfähigkeit angetriebenDas Schleifrad verwendet eine Kombination aus mehreren gleichmäßig um den Umfang verteilten Sandfliesen oder ein zylindrisches Schleifrad zum Schleifen des Werkstücks.Die Schleifmaschine auf dem Schleifkopf kann das Schleifrad/die Sandfliese schleifenDas Schleifkopfspindellager verwendet ein hochpräzises Winkelkontaktlager mit hoher Präzision, hoher Leistungsfähigkeit und Stabilität.Die Werkzeugmaschinen sind aus hochwertigem Gusseisen HT300 gefertigt, Harzsandguss, Glühen und Spannungsentlastung, stabile Struktur und gute Verarbeitbarkeit.

Eigenschaften des Produkts:

Diese Maschine weist die Eigenschaften einer starken Steifigkeit und hoher Stabilität auf. Sie kann große und diskontinuierliche Flächen an den Endflächen von runden oder rechteckigen Werkstücken schleifen,und hat die offensichtlichen Eigenschaften eines hohen Wirkungsgrades. Die Schleifmaterialien können verschiedene Kohlenstoffstahle, Legierungsstahle, feuerfeste Ziegel, Keramik, Kristalle, Steine und Glas umfassen.
Diese Maschine wird in verschiedenen Industriezweigen wie feuerfesten Materialien, Klimaanlagenzylinder, Magnetmaterialien, Automobilen, Traktoren, Lager, Ventile, Sägeblätter und Glas weit verbreitet.

Einzelheiten des Produkts:

Steuerungssystem:Der automatische PLC + HMI-Steuerungsmodus kann automatisch oder manuell sein Automatisches Rohschleifen, Feinschleifen, Leichtschleifen, ohne Programmierung, eine Person kann mehrere Sätze bedienen

Elektrische Komponenten:Die staubdichte, unabhängige elektrische Rücksteuerung verfügt über eine gute Wärmeableitung und eine einfache Wartung.zuverlässige Leistung

Schleifkopfspindel:Die Hauptwelle des Schleifkopfes wird direkt von einem wasserdichten eingebauten speziellen Hochleistungsmotor angetrieben, und die Schneidfähigkeit ist stark.Das Schleifrad besteht aus mehreren Stücken Sandfliesen Umfang einheitliches Tuch oder zylindrische Sandrad

Zugleitung für Werkzeugmaschinen:Die Führungsschiene der Werkzeugmaschine verwendet eine manuelle Schraubtechnologie, die eine hohe Präzision und eine gute Verschleißfestigkeit aufweist

Tisch bewegen nach links und rechts:

Die Schraubtechnik für die manuelle Schraube
hat eine hohe Präzision, einen stabilen Betrieb und vermeidet möglichst viel Wasser auf der Führungsschiene

mit einer Breite von mehr als 20 mm,Meehanna-Gießverfahren, spezielle Doppelwandbandverstärkung, HT250-Festguss, Bettguss, einfache und zuverlässige Struktur, lange Lebensdauer

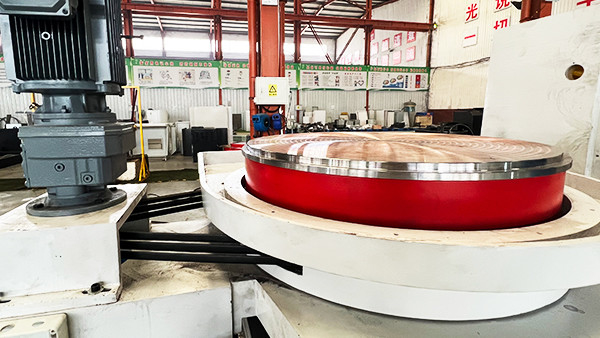

Elektromagnetische Arbeitsbank:Der elektromagnetische Schlag ist mehr als 50 Jahre Erfahrung in der Produktion des Unternehmens. Es hat eine vernünftige Struktur, einheitliche Magnetkraft,mit einer Leistung von mehr als 50 W und

Schmiersystem für die Führung:Die Werkzeugmaschine ist mit zwei elektronischen Ölpumpen ausgestattet, die an regelmäßigen Stellen für die Schmierung an jeder Leitbahn der Werkzeugmaschine Öl füllen, anstatt manuell mit der Ölpumpe zu ziehen.um sicherzustellen, dass jede Leitbahn der Werkzeugmaschine immer geschmiert ist, um Verschleiß und Kratzer der Schiene zu vermeiden

Produktparameter:

Parameter	Einheit	HDM4125	HDM4160	HDM4180	HDM4200	HDM4250
Höchstgröße des Schleifwerks (Durchmesser × Höhe)	mm	1250 × 400	1600 × 400	1800 × 400	2000 × 400	2500 × 400
Elektromagnetischer Saugbereich des Arbeitstisches		80 bis 120 N/cm2
Größe der Sandfliesen (Dicke × Breite × Länge)	mm	80 × 25 × 150	90 × 35 × 150	90 × 35 × 150	90 × 35 × 150	90 × 35 × 150
Geschwindigkeit der Arbeitsplatte	r/min	10-20 Jahre	5 bis 16	5 bis 16	15	10
Kraft des Drehmotors der Arbeitsplatte	kW	3.7	5.5	5.5	7.5	7.5
Schleifkopfspindelgeschwindigkeit	r/min	740	585	585	585	585
Kraft des Schleifkopfmotors	kW	45	75	75	90	110
AC-Servo für den Aufzug des Schleifkopfes		11Nm	15 Nm	15 Nm	16 Nm	16 Nm
vertikale Einspeisung des Schleifkopfes	mm	0.001-0.03	0.001-0.03	0.001-0.03	0.001-0.03	0.001-0.03
Vertikalzufuhr des Schleifkopfes		×1 ×10 ×100	×1 ×10 ×100	×1 ×10 ×100	×1 ×10 ×100	×1 ×10 ×100
Gesamtmaschinenleistung	kW	50	84	118	100	127
Maschinengewicht	T	9	25	29.5	28	36
Abmessungen der Werkzeugmaschine	mm	3010 × 1500 × 2230	4510 × 2400 × 3271	4760 × 2126 × 3688	4965 × 2212 × 3130	6500 × 3200 × 3600
