Automatische vertikale Schleifmaschine HDM4100 Vertikale Spindel Oberflächenschleifmaschine Präzisionsvertikale Schleifmaschine

Beschreibung des Produkts:

HDM4100 vertikale Drehtischflächenmahlmaschineist eine supereffiziente Oberflächenschleifmaschine, die die Endfläche des Schleifrads schleift. Es handelt sich um eine durch HDM-PLC gesteuerte Oberflächenschleifmaschine mit einem drehbaren Tisch mit 4 vertikalen Achsen und einem Durchmesser von 100 Tischen von 1000 mm.Die Anordnung der Werkzeugmaschine ist wie folgt:: der Arbeitstisch verfügt über einen kreisförmigen elektromagnetischen Arbeitstisch, um das Werkstück zur Drehung zu tragen.

Eigenschaften des Produkts:

Diese Maschine weist die Eigenschaften einer starken Steifigkeit und hoher Stabilität auf. Sie kann große und diskontinuierliche Flächen an den Endflächen von runden oder rechteckigen Werkstücken schleifen,und hat die offensichtlichen Eigenschaften eines hohen Wirkungsgrades. Die Schleifmaterialien können verschiedene Kohlenstoffstahle, Legierungsstahle, feuerfeste Ziegel, Keramik, Kristalle, Steine und Glas umfassen.
Diese Maschine wird in verschiedenen Industriezweigen wie feuerfesten Materialien, Klimaanlagenzylinder, Magnetmaterialien, Automobilen, Traktoren, Lager, Ventile, Sägeblätter und Glas weit verbreitet.

Einzelheiten des Produkts:

Steuerungssystem:Der automatische PLC + HMI-Steuerungsmodus kann automatisch oder manuell sein Automatisches Rohschleifen, Feinschleifen, Leichtschleifen, ohne Programmierung, eine Person kann mehrere Sätze bedienen

Elektrische Komponenten:Die staubdichte, unabhängige elektrische Rücksteuerung verfügt über eine gute Wärmeableitung und eine einfache Wartung.zuverlässige Leistung

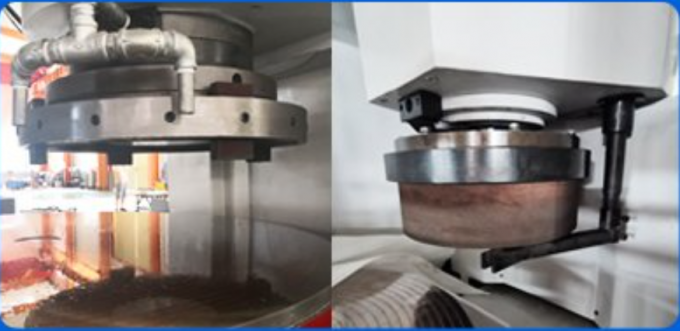

Schleifkopfspindel:Die Hauptwelle des Schleifkopfes wird direkt von einem wasserdichten eingebauten speziellen Hochleistungsmotor angetrieben, und die Schneidfähigkeit ist stark.Das Schleifrad besteht aus mehreren Stücken Sandfliesen Umfang einheitliches Tuch oder zylindrische Sandrad

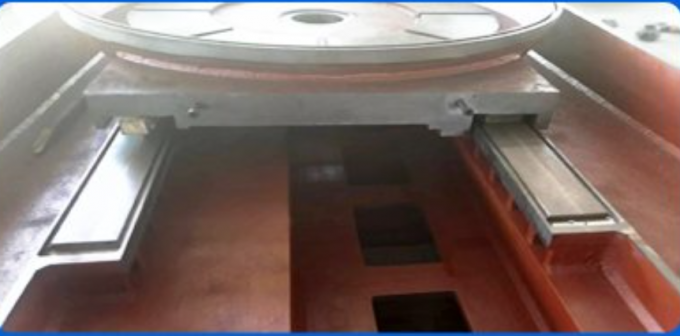

Zugleitung für Werkzeugmaschinen:Die Führungsschiene der Werkzeugmaschine verwendet eine manuelle Schraubtechnologie, die eine hohe Präzision und eine gute Verschleißfestigkeit aufweist

Tisch bewegen nach links und rechts:

Die Schraubtechnik für die manuelle Schraube
hat eine hohe Präzision, einen stabilen Betrieb und vermeidet möglichst viel Wasser auf der Führungsschiene

mit einer Breite von mehr als 20 mm,Meehanna-Gießverfahren, spezielle Doppelwandbandverstärkung, HT250-Festguss, Bettguss, einfache und zuverlässige Struktur, lange Lebensdauer

Elektromagnetische Arbeitsbank:Der elektromagnetische Schlag ist mehr als 50 Jahre Erfahrung in der Produktion des Unternehmens. Es hat eine vernünftige Struktur, einheitliche Magnetkraft,mit einer Leistung von mehr als 50 W und

Schmiersystem für die Führung:Die Werkzeugmaschine ist mit zwei elektronischen Ölpumpen ausgestattet, die an regelmäßigen Stellen für die Schmierung an jeder Leitbahn der Werkzeugmaschine Öl füllen, anstatt manuell mit der Ölpumpe zu ziehen.um sicherzustellen, dass jede Leitbahn der Werkzeugmaschine immer geschmiert ist, um Verschleiß und Kratzer der Schiene zu vermeiden

Produktparameter:

Parameter	Einheit	HDM440	HDM450	HDM475	HDM480	HDM4100
Höchstgröße des Schleifwerks (Durchmesser × Höhe)	mm	500 × 300	500 × 300	780 × 300	800 × 300	1000 × 400
Elektromagnetischer Saugbereich des Arbeitstisches		80 bis 120 N/cm2
Größe der Sandfliesen (Dicke × Breite × Länge)	mm	80 × 25 × 150	80 × 25 × 150	80 × 25 × 150	80 × 25 × 150	80 × 25 × 150
Geschwindigkeit der Arbeitsplatte	r/min	24	24	24	10-20 Jahre	10-20 Jahre
Kraft des Drehmotors der Arbeitsplatte	kW	2.2	2.2	2.2	2.2	3.7
Schleifkopfspindelgeschwindigkeit	r/min	1400	1400	980	980	740
Kraft des Schleifkopfmotors	kW	11	11	25	30	45
AC-Servo für den Aufzug des Schleifkopfes		6Nm	6Nm	10 Nm	10 Nm	10 Nm
vertikale Einspeisung des Schleifkopfes	mm	0.001-0.03	0.001-0.03	0.001-0.03	0.001-0.03	0.001-0.03
Vertikalzufuhr des Schleifkopfes		×1 ×10 ×100	×1 ×10 ×100	×1 ×10 ×100	×1 ×10 ×100	×1 ×10 ×100
Gesamtmaschinenleistung	kW	15	15	32	32	50
Maschinengewicht	T	2	2	6	6	7
Abmessungen der Werkzeugmaschine	mm	1760 × 950 × 2200	1760 × 950 × 2200	2450 × 1180 × 2230	2450 × 1180 × 2230	3010 × 1390 × 2230
Dieses Formular dient nur als Referenz.
