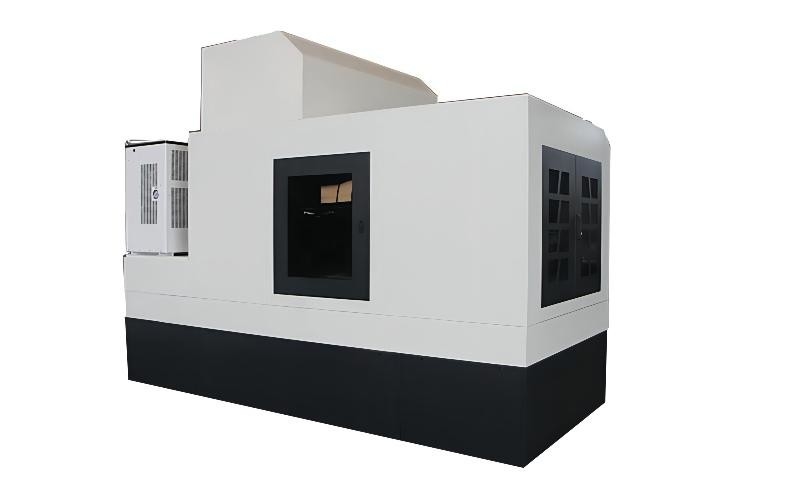

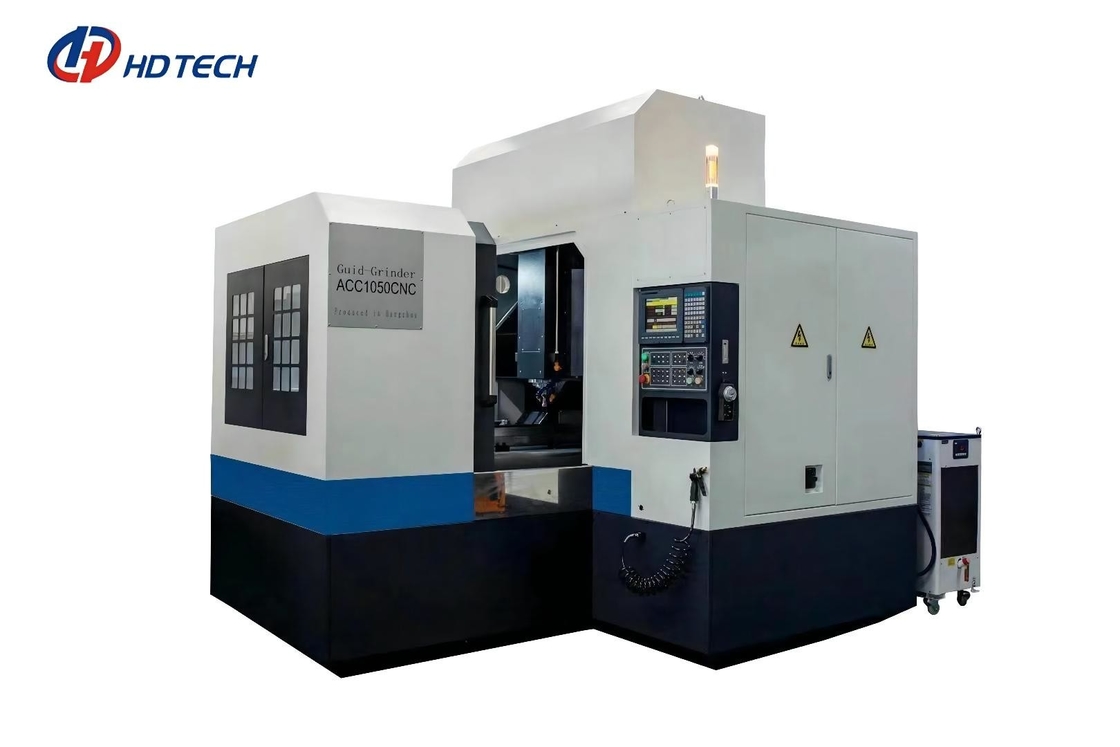

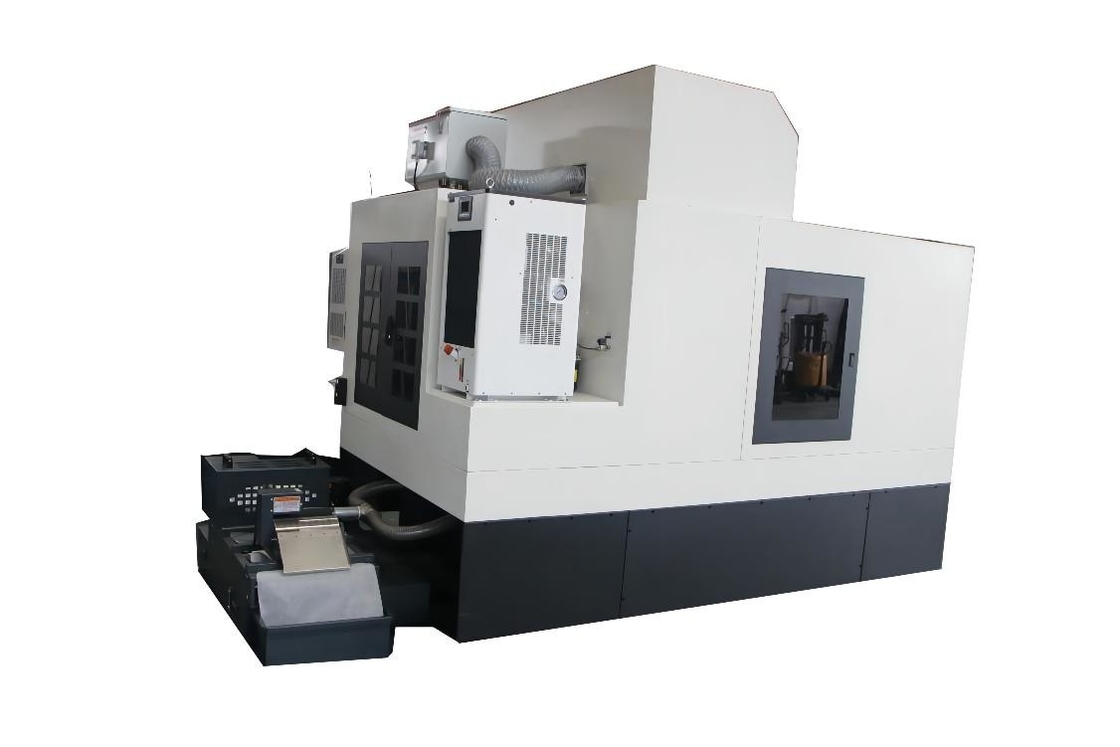

Linearer Führer-spezielle Schleifmaschine MNK CNC-Flachschleifmaschine 1050
Einzelheiten zum Produkt
| Produktname: | Linearer Schieber-spezielle Schleifmaschine des Führer-1050CNC | Worktablegröße: | 1200x500mm |
|---|---|---|---|
| Elektromagnetische Futtergröße: | 1060x260mm | Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen : | 250mm |
| Radgröße: | Zur Verfügung gestellt vom Käufer | Spindelgeschwindigkeit: | 8000-60000rpm |
| Oberflächenrauigkeit des verarbeiteten Exemplars: | Μm Ra0.2 | Maschinen-Nettogewicht: | 8500kg |
| Hervorheben |
Linearer Führer-spezielle Schleifmaschine,Spezielle Schleifmaschine 1050 CNC,Cnc-Flachschleifmaschine 1050 |
||
Beschreibung des Produkts
MNK-1050CNC linearer Führer-Schieber-spezielle Schleifmaschine
Gesamtplan
1. Mineralmarmorbockrahmenkonstruktionsbett.
2. arbeiten Sie mit der linearen Bewegung der linearen Leitspindelstange zusammen
Strukturelle Eigenschaften:
1. Das Hauptstrukturteil: das Basis- und Strahlnteil nimmt Mineralwerfende Marmorstruktur als Rohstoff an, und die Arbeitstabelle nimmt natürlichen Marmor als Rohstoff an. Eigenschaft; Hochfeste, gute Stoßdämpfung, Hitzebeständigkeit und Deformation,
2. Die Maschine wird für das reibende Gleitstück benutzt und kann spezielle Werkzeugausstattung entsprechend Kundenanforderungen entwerfen;
3. Der reibende Kopf der Werkzeugmaschine nimmt vertikale Struktur an, die mit dem Worktable vertikal ist;
4. sind x-Achse, y-Achse und z-Achse ausgerüstet mit der stillen Führerstruktur THK-Schraube und THK-Rolle Standard, direkt angetrieben durch Servomotor;
TECHNISCHE PARAMETER
| Einzelteil | Einheit | MNK-1050CNC | |
| Funktionstabellenbereich | Millimeter | 1200×500 | |
| Elektromagnetischer Klemmenbereich | Millimeter | 1060×260 | |
| Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen | Millimeter | 250 | |
| Radgröße | Millimeter | Zur Verfügung gestellt vom Käufer | |
| Spindelgeschwindigkeit | (RPM/min) | 8000-60000 | |
| Min.vertical-Zufuhr der Schleifscheibe | Millimeter | 0,001 | |
| Quervorschubgeschwindigkeit von Worktable | (m/min) | 1~28 | |
| Achsen-Servomotor Z /Y | (W) | 2400 | |
|
Servomotor der Achse x |
(W) | 3100 | |
| Ebener Motor | (Hp×p) | 1/2×2 | |
| Oberflächenrauigkeit des verarbeiteten Exemplars | μm | Ra0.2 | |
| Spindelrundlauf | Millimeter | ≤0.002 | |
| Spindelgesichtsdurchbruch | Millimeter | ≤0.002 | |
| Auf und ab (z-Achse) wiederholen Sie die Positionierung von Genauigkeit | Millimeter | ≤0.002 | |
| Front und Rückseite (y-Achse) wiederholen die Positionierung von Genauigkeit | Millimeter | ≤0.002 | |
| Maschinengröße (L×W×H) | Millimeter | 3000×2500×2400 | |
| Maschinen-Nettogewicht | Kilogramm | 8500 | |
| Maschinenbruttomasse | Kilogramm | 9000 | |
| Führungsschiene und Schraube | ||
| X-Achse | Stille Klasse der Rollen-THK35 des Führer-P | |
| Z/Y-axis | Stille Klasse der Rollen-THK35 des Führer-P | |
| Kugelumlaufspindeldurchmesser/-neigung |
Y: Ф40mm/5mm Z: 32mm/5mm X: Ф40mm/40mm |
|
| Bewegungsspezifikationen | ||
| Motorisierte Spindel | 5.5-18.5 KILOWATT | |
| Wasserbehältermotor (mit magnetischem Papiertütetrennzeichen) | 0,75 KILOWATT | |
| Auf und ab z-Servomotor (mit Bremse) |
2400 W |
|
| Y-Servomotor | 2400 W | |
| X-Servomotor | 3100 W | |
| Aufbereitermotor | W 1700 | |
Produkt-Highlights
MNK-1050CNC linearer Führer-Schieber-spezielle Schleifmaschine Gesamtplan1. Mineralmarmorbockrahmenkonstruktionsbett.2. arbeiten Sie mit der linearen Bewegung der linearen Leitspindelstange zusammen Strukturelle Eigenschaften:1. Das Hauptstrukturteil: das Basis- und Strahlnteil nimmt Mineralwerfende ...
