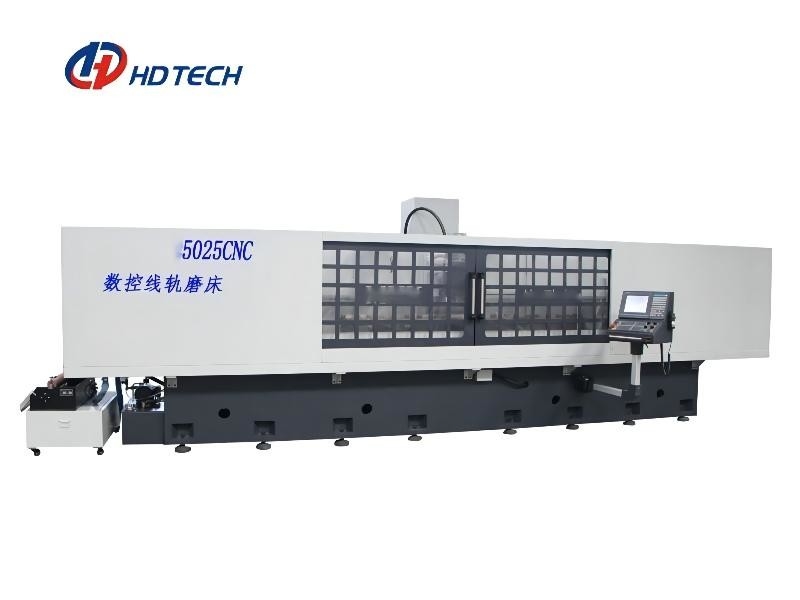

Werkzeugschleifmaschine-bewegende Spalten-lineare Schiene 3600rpm CNC-5025
Einzelheiten zum Produkt
| Produktname: | Bewegliche lineare Schienen-Schleifmaschine Spalte 5025CNC CNC | Worktablegröße: | 2500x500mm |
|---|---|---|---|
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale): | 1200kg | Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen : | 620mm |
| Radgröße: | 200× (08-20) ×31.75 Millimeter | Spindelgeschwindigkeit: | 0-3600rpm |
| Oberflächenrauigkeit des verarbeiteten Exemplars: | Μm Ra0.2 | Maschinen-Nettogewicht: | 8550kg |
| Hervorheben |
Lineare Schiene CNC-Werkzeugschleifmaschine,Werkzeugschleifmaschine CNC-3600rpm |
||
Beschreibung des Produkts
Linearer Schienen-Schleifmaschine-China-Hersteller bewegliche Spalte 5025CNC CNC
Anwendungsbereich:
Passend für reibendes Reihenwerkstück, wie lineare Führungsschiene, Diablock, Nähmaschinezusätze, Formfeinverstellungsblock und andere Hochpräzision, die reiben, kann Schleifscheibe automatisch gekleidet werden und Geschwindigkeit der kompensierten, Schleifscheibe kann Reiben der konstanten Geschwindigkeit sein.
Reibende Radachse können in die vertikale reibende Montage unterteilt werden und horizontales Befestigungsreiben.
Strukturelle Eigenschaften:
1. Diese Maschine nimmt T-förmige bewegliche Spaltenstruktur an
2. Die vertikale Welle nimmt Hochpräzisionskugelumlaufspindel und Servobewegungsdirektanschlussstruktur an, die die Vorteile der schnellen oberen und untereren Wartegeschwindigkeit und der hohen Positionierungsgenauigkeit, mit dem Ergebnis der hohen Starrheit und der hohen Stabilität der ganzen Maschine hat.
3. Das CNC-System nimmt Taiwans CNC-System neuer Generation an. Die Anzahl von Steueräxten ist- 3 Äxte, Vorwärts- und rückwärtige Zufuhr der nämlich Y-Achse, Hauptmühlz-achse auf und ab Zufuhr und linker und rechter hydraulischer analoger Zufuhr der X-Achse von Worktable.
Das Reiben 4 von vertikalen festklemmenden Werkstücken kann das Multiprozessmittel verwirklichen, das mit festklemmendem einem verarbeitet.
5. Verwenden Sie die Isolierung und gezwungenes Abkühlen, zum von Wärmequellen zu beseitigen.
TECHNISCHE PARAMETER
| Einzelteil | Einheit | MNK-5025CNC Bewegen Ständer (CNC-Art) | |
| Funktionstabellenbereich | Millimeter | 2500×500 | |
| Elektromagnetischer Klemmenbereich | Millimeter | 2500×200 | |
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale) | Kilogramm | 1200 | |
| Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen | Millimeter | 620 | |
| Radgröße | Millimeter | 200× (08-20) ×31.75 | |
| Spindelgeschwindigkeit | (RPM/min) | 0-3600 | |
| Min.vertical-Zufuhr der Schleifscheibe | Millimeter | 0,001 | |
| Quervorschubgeschwindigkeit von Worktable | (m/min) | 1~24 | |
| Auf und ab Servomotor mit Bremse (W) | (W) | 1300 | |
|
Vorder- und Rückseite Servomotoren |
(W) | 850 | |
| Ebener Motor | (Hp×p) | 1/4×2 | |
| Oberflächenrauigkeit des verarbeiteten Exemplars | μm | Ra0.2 | |
| Spindelrundlauf | Millimeter | ≤0.002 | |
| Spindelgesichtsdurchbruch | Millimeter | ≤0.002 | |
| Auf und ab (z-Achse) wiederholen Sie die Positionierung von Genauigkeit | Millimeter | ≤0.002 | |
| Front und Rückseite (y-Achse) wiederholen die Positionierung von Genauigkeit | Millimeter | ≤0.002 | |
| Maschinengröße (L×W×H) | Millimeter | 7500×2600×2500 | |
| Maschinen-Nettogewicht | Kilogramm | 8550 | |
| Maschinenbruttomasse | Kilogramm | 9600 | |
| Führungsschiene und Schraube | ||
| X-Achse: link und recht | Doppelte v-Plastikführungsschiene | |
| Y-Achse: vorder und hinter | Linearer Führer der Hochleistungsrolle | |
| Z-Achse: auf und ab | Fahren Sie Art harten Führer Skateboard | |
| Kugelumlaufspindeldurchmesser/-neigung | Y: Ф32mm/5mm Z: Ф32mm/5mm |
|
| Bewegungsspezifikationen | ||
| Spindelmotor | HXP | 2×2 |
| Hydraulikmotor | HXP | 7.5×6 |
| Öl-abgekühlter Motor | H*P | 1×2 |
| Wasserbehältermotor | H*P | 1/5 |
Diese Reihe kann Oberflächenrauigkeit auch erzielen: Ra 0.08um
