8020 Werkzeugschleifmaschine-Roheisen-bewegende Spalten-Programm-Steuerung AHD MSI
Einzelheiten zum Produkt
| Produktname: | Bewegliche Programm-Steuermaschine der Spalten-8020AHD/MSI | Worktablegröße: | 2000x800mm |
|---|---|---|---|
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale): | 2000kg | Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen : | 7500mm |
| Radgröße: | 500× (20-75) ×203 Millimeter | Spindelgeschwindigkeit: | 0-1800rpm |
| Oberflächenrauigkeit des verarbeiteten Exemplars: | Μm Ra0.4 | Maschinen-Nettogewicht: | 13500kg |
| Hervorheben |
Roheisen-Werkzeugschleifmaschine,MSI-Werkzeugschleifmaschine |
||
Beschreibung des Produkts

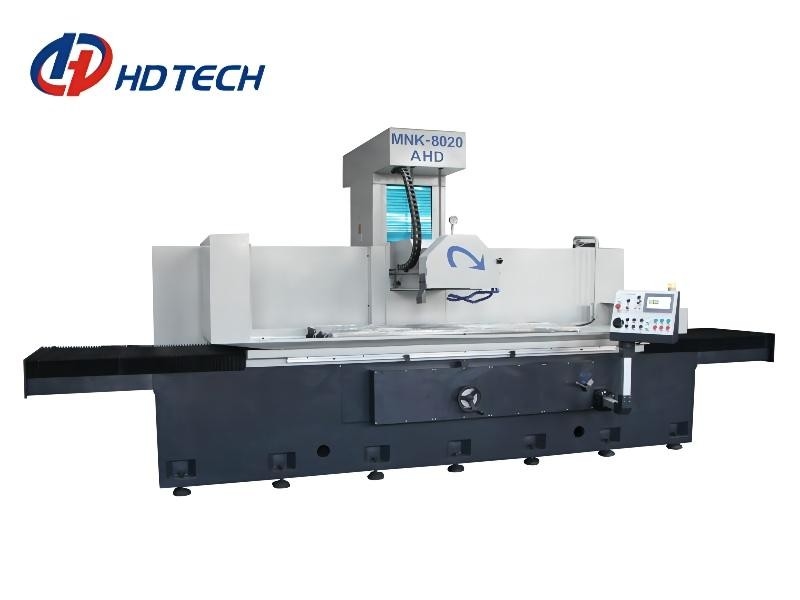

Bewegliche Programm-Steuerwerkzeugmaschinen-Flachschleifmaschine der Spalten-8020AHD/MSI
Strukturelle Eigenschaften:
1. Das Bett und der Worktable werden vom Roheisen der hohen Qualität hergestellt, und das Gesamtcasting hat gutes, Genauigkeit führend.
2. wird Bettführungsschiene durch AkkordeonWerkzeugmaschinenabdeckung geschützt.
3. Vertikale Welle nimmt Kugelumlaufspindel der hohen Präzision an und Servomotor schloss direkt Struktur, hohe Wartegeschwindigkeit und hohe Positionierungsgenauigkeit, hohe Starrheit und hohe Stabilität der ganzen Maschine an.
4. Der Vorder- und Rückseite Führer nimmt linearen Führer der Hochleistungsrolle mit Kugelumlaufspindel der hohen Präzision an und Servomotor schloss direkt Struktur, schnelle Wartegeschwindigkeit und hohe Positionierungsgenauigkeit, hohe Starrheit und hohe Stabilität der ganzen Maschine an
5. Die Spindelstruktur des reibenden Kopfes ist der Schlüssel der Schleifmaschine, die direkt die reibende Genauigkeit, die Rauheit, die Welligkeit und die reibende Leistungsfähigkeit beeinflußt. Die Struktur des statischen und statischen Drucks stellt die reibende Genauigkeit und die Rauheit sicher. Gleichzeitig hat die Maschine höhere reibende Leistungsfähigkeit.
TECHNISCHE PARAMETER
| Einzelteil | Einheit | MNK-8020AHD/MSI bewegliche Spalte | |
| Funktionstabellenbereich | Millimeter | 2000×800 | |
| Elektromagnetischer Klemmenbereich | Millimeter | 2000×800 | |
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale) | Kilogramm | 2000 | |
| Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen | Millimeter | 7500 | |
| Radgröße | Millimeter | 500× (20-75) ×203 | |
| Spindelgeschwindigkeit | (RPM/min) | 0-1800 | |
| Min.vertical-Zufuhr der Schleifscheibe | Millimeter | 0,001 | |
| Quervorschubgeschwindigkeit von Worktable | (m/min) | 1~24 | |
| Auf und ab Servomotor mit Bremse (W) | (W) | 850 | |
|
AHD sind Vorder- und Rückseite gewöhnliche Motoren MSI sind Vorder- und Rückseite Servomotoren |
(W) | AHD (80) MSI (750) | |
| Ebener Motor | (Hp×p) | 1/4×2 | |
| Oberflächenrauigkeit des verarbeiteten Exemplars | μm | Ra0.4 | |
| Spindelrundlauf | Millimeter | ≤0.002 | |
| Spindelgesichtsdurchbruch | Millimeter | ≤0.002 | |
| Auf und ab (z-Achse) wiederholen Sie die Positionierung von Genauigkeit | Millimeter | ≤0.003 | |
| Front und Rückseite (y-Achse) wiederholen die Positionierung von Genauigkeit | Millimeter | MSI (0,01) | |
| Maschinengröße (L×W×H) | Millimeter | 6500×2800×2600 | |
| Maschinen-Nettogewicht | Kilogramm | 13500 | |
| Maschinenbruttomasse | Kilogramm | 15000 | |
| Führungsschiene und Schraube | ||
| X-Achse: link und recht | Eine flache Plastikführungsschiene V eins | |
| Y-Achse: vorder und hinter | Linearer Führer der Hochleistungsrolle | |
| Z-Achse: auf und ab | Fahren Sie Art harten Führer Skateboard | |
| Kugelumlaufspindeldurchmesser/-neigung | Y: Ф40mm/10mm Z: Ф40mm/5mm |
|
| Bewegungsspezifikationen | ||
| Spindelmotor | HXP | 20×4 |
| Hydraulikmotor | HXP | 10×6 |
| Öl-abgekühlter Motor | H*P | 1×2 |
| Wasserbehältermotor | H*P | 1/5 |
Diese Reihe kann Oberflächenrauigkeit auch erzielen: Ra 0.08um
FAQ
Q: Warum wählen Sie uns?
: 1. hohe Qualität mit konkurrenzfähigem Preis;
2. exportieren Berufs-R&D-Team und 20 Jahre Erfahrung;
3. exportierte mehr als 20 Länder;
4. bescheinigt CER, ISO;
5. 24 STUNDEN des ONLINE-SERVICE-(SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 Monate Qualitätsgarantie;
Q: Haben Sie QC oder irgendwelche Sicherheitsnormen für Ihre Maschinerie?
: ja haben wir eine in hohem Grade strenge Qualitätskontrollabteilung zu guanrantee guter Qualität hergestellt.
Q: Was ist das MOQ?
: 1 Satz
Q: Was über die Zahlungsbedingungen?
: (1) T/T mit 30% Vorauszahlung und vor Versand gezahlt zu werden 70% Balancenzahlung;
(2) unwiderruflicher LC am Anblick;
(3) Western Union, MoneyGram, etc.
Q: Wie über die Garantie?
: Garantie-Zeitraum ist ein Jahr nach Lieferung. Sogar über dem Zeitraum hinaus, erbringen wir Lebenszeitdienstleistung für Maschine.
