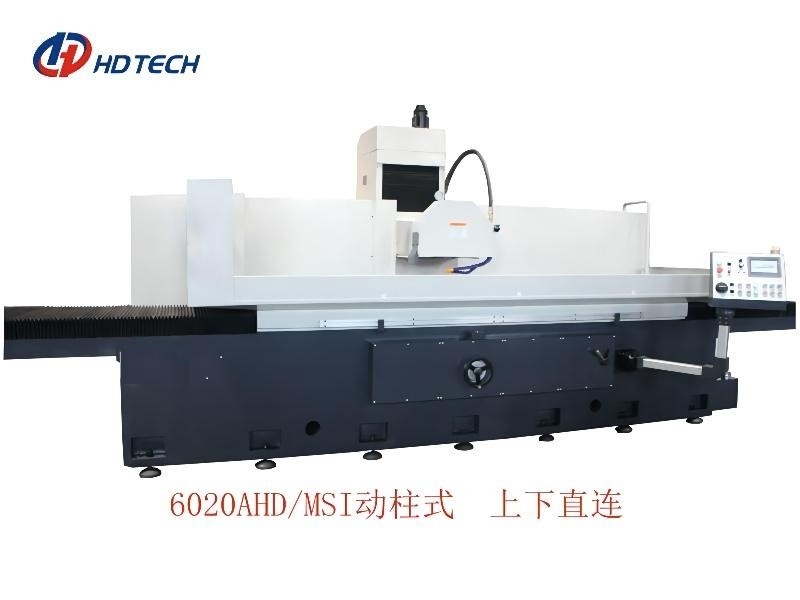

Bewegliche Programm-Steuerung Spalten-Flachschleifmaschine-Machine 6020 AHD MSI
Einzelheiten zum Produkt
| Produktname: | MNK-6020AHD/MSI bewegliche Spalten-Flachschleifmaschine | Worktablegröße: | 2000x600mm |
|---|---|---|---|
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale): | 1500kg | Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen : | 700mm |
| Radgröße: | 500× (20-50) ×203 Millimeter | Spindelgeschwindigkeit: | 500-1800rpm |
| Oberflächenrauigkeit des verarbeiteten Exemplars: | Μm Ra0.4 | Maschinen-Nettogewicht: | 9200kg |
| Hervorheben |
MSI-Flachschleifmaschine Machine,AHD-Flachschleifmaschine Machine,Bewegliche Spalten-Maschine MSI |
||
Beschreibung des Produkts
Steuer-Reihen-bewegliche Spalten-Flachschleifmaschine des Programm-6020AHD/MSI
Strukturelle Eigenschaften:
1. Diese Maschine nimmt T-förmige bewegliche Spaltenstruktur an
2. Das Bett und der Worktable werden vom hochwertigen Roheisen hergestellt, und das integrale Casting hat gutes, Genauigkeit führend.
3. Die Bettführungsschiene wird durch Akkordeon-artige Werkzeugmaschinenschutzhaube geschützt.
4. Die Bett- und Tabellenführungsschienen werden ununterbrochen und automatisch geschmiert, und der Fluss des Schmieröls kann justiert werden.
5. Verwenden Sie die Isolierung und gezwungenes Abkühlen, zum von Wärmequellen zu beseitigen.
TECHNISCHE PARAMETER
| Einzelteil | Einheit | MNK-6020AHD/MSI bewegliche Spalte | |
| Funktionstabellenbereich | Millimeter | 2000×600 | |
| Elektromagnetischer Klemmenbereich | Millimeter | 2000×600 | |
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale) | Kilogramm | 1500 | |
| Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen | Millimeter | 700 | |
| Radgröße | Millimeter | 500× (20-50) ×203 | |
| Spindelgeschwindigkeit | (RPM/min) | 500-1800 | |
| Min.vertical-Zufuhr der Schleifscheibe | Millimeter | 0,001 | |
| Quervorschubgeschwindigkeit von Worktable | (m/min) | 1~24 | |
| Auf und ab Servomotor mit Bremse (W) | (W) | 1800 | |
|
AHD sind Vorder- und Rückseite gewöhnliche Motoren MSI sind Vorder- und Rückseite Servomotoren |
(W) | AHD (80) MSI (750) | |
| Ebener Motor | (Hp×p) | 1/4×2 | |
| Oberflächenrauigkeit des verarbeiteten Exemplars | μm | Ra0.4 | |
| Spindelrundlauf | Millimeter | ≤0.003 | |
| Spindelgesichtsdurchbruch | Millimeter | ≤0.003 | |
| Auf und ab (z-Achse) wiederholen Sie die Positionierung von Genauigkeit | Millimeter | ≤0.003 | |
| Front und Rückseite (y-Achse) wiederholen die Positionierung von Genauigkeit | Millimeter | MSI (0,01) | |
| Maschinengröße (L×W×H) | Millimeter | 6500×2800×2600 | |
| Maschinen-Nettogewicht | Kilogramm | 9200 | |
| Maschinenbruttomasse | Kilogramm | 10500 | |
| Führungsschiene und Schraube | ||
| X-Achse: link und recht | Eine flache Plastikführungsschiene V eins | |
| Y-Achse: vorder und hinter | Linearer Führer der Hochleistungsrolle | |
| Z-Achse: auf und ab | Fahren Sie Art harten Führer Skateboard | |
| Kugelumlaufspindeldurchmesser/-neigung | Y: Ф40mm/10mm Z: Ф40mm/5mm |
|
| Bewegungsspezifikationen | ||
| Spindelmotor | HXP | 15×4 |
| Hydraulikmotor | HXP | 10×6 |
| Öl-abgekühlter Motor | H*P | 1×2 |
| Wasserbehältermotor | H*P | 1/5 |
Diese Reihe kann Oberflächenrauigkeit auch erzielen: Ra 0.08um
Produkt-Highlights
Steuer-Reihen-bewegliche Spalten-Flachschleifmaschine des Programm-6020AHD/MSI Strukturelle Eigenschaften: 1. Diese Maschine nimmt T-förmige bewegliche Spaltenstruktur an2. Das Bett und der Worktable werden vom hochwertigen Roheisen hergestellt, und das integrale Casting hat gutes, Genauigkeit f...
