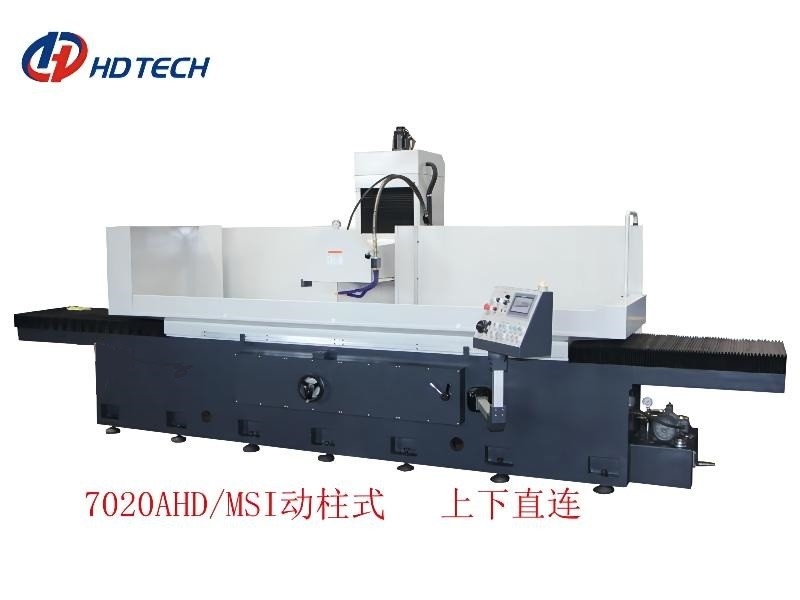

7020 Flachschleifmaschinen 500 AHD MSI - bewegliche Maschine der Spalten-1800rpm
Einzelheiten zum Produkt
| Produktname: | MNK-7020AHD/MSI bewegliche Spalten-Flachschleifmaschine | Worktablegröße: | 2000x700mm |
|---|---|---|---|
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale): | 1500kg | Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen : | 700mm |
| Radgröße: | 500× (20-50) ×203 Millimeter | Spindelgeschwindigkeit: | 500-1800rpm |
| Oberflächenrauigkeit des verarbeiteten Exemplars: | Μm Ra0.4 | Maschinen-Nettogewicht: | 9500kg |
| Hervorheben |
AHD-Flachschleifmaschinen,MSI-Flachschleifmaschinen,bewegliche Maschine der Spalten-1800rpm |
||
Beschreibung des Produkts
Steuer-Reihen-bewegliche Spalten-Maschinen-Flachschleifmaschine des Programm-7020AHD/MSI
Strukturelle Eigenschaften:
1. Die Maschine nimmt T-förmige bewegliche Spaltenstruktur an.
2. wird Bettführungsschiene durch AkkordeonWerkzeugmaschinenabdeckung geschützt.
3. nimmt vertikale Welle Kugelumlaufspindel der hohen Präzision an und Servomotor schloss direkt Struktur, hohe Wartegeschwindigkeit und hohe Positionierungsgenauigkeit, hohe Starrheit und hohe Stabilität der Maschine an.
4. Der Vorder- und Rückseite Führer nimmt linearen Führer der Hochleistungsrolle mit Kugelumlaufspindel der hohen Präzision an und Servomotor schloss direkt Struktur, schnelle Wartegeschwindigkeit und hohe Positionierungsgenauigkeit, hohe Starrheit und hohe Stabilität der ganzen Maschine an
5. Die Spindelstruktur des reibenden Kopfes ist der Schlüssel der Schleifmaschine, die direkt die reibende Genauigkeit, die Rauheit, die Welligkeit und die reibende Leistungsfähigkeit beeinflußt. Die Struktur des statischen und statischen Drucks stellt die reibende Genauigkeit und die Rauheit sicher. Gleichzeitig hat die Maschine höhere reibende Leistungsfähigkeit.
| Einzelteil | Einheit | MNK-7020AHD/MSI bewegliche Spalte | |
| Funktionstabellenbereich | Millimeter | 2000×700 | |
| Elektromagnetischer Klemmenbereich | Millimeter | 2000×700 | |
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale) | Kilogramm | 1500 | |
| Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen | Millimeter | 700 | |
| Radgröße | Millimeter | 500× (20-50) ×203 | |
| Spindelgeschwindigkeit | (RPM/min) | 500-1800 | |
| Min.vertical-Zufuhr der Schleifscheibe | Millimeter | 0,001 | |
| Quervorschubgeschwindigkeit von Worktable | (m/min) | 1~24 | |
| Auf und ab Servomotor mit Bremse (W) | (W) | 1800 | |
|
AHD sind Vorder- und Rückseite gewöhnliche Motoren MSI sind Vorder- und Rückseite Servomotoren |
(W) | AHD (80) MSI (750) | |
| Ebener Motor | (Hp×p) | 1/4×2 | |
| Oberflächenrauigkeit des verarbeiteten Exemplars | μm | Ra0.4 | |
| Spindelrundlauf | Millimeter | ≤0.003 | |
| Spindelgesichtsdurchbruch | Millimeter | ≤0.003 | |
| Auf und ab (z-Achse) wiederholen Sie die Positionierung von Genauigkeit | Millimeter | ≤0.003 | |
| Front und Rückseite (y-Achse) wiederholen die Positionierung von Genauigkeit | Millimeter | MSI (0,01) | |
| Maschinengröße (L×W×H) | Millimeter | 6500×2800×2600 | |
| Maschinen-Nettogewicht | Kilogramm | 9500 | |
| Maschinenbruttomasse | Kilogramm | 11000 | |
| Führungsschiene und Schraube | ||
| X-Achse: link und recht | Eine flache Plastikführungsschiene V eins | |
| Y-Achse: vorder und hinter | Linearer Führer der Hochleistungsrolle | |
| Z-Achse: auf und ab | Fahren Sie Art harten Führer Skateboard | |
| Kugelumlaufspindeldurchmesser/-neigung | Y: Ф40mm/10mm Z: Ф40mm/5mm |
|
| Bewegungsspezifikationen | ||
| Spindelmotor | HXP | 15×4 |
| Hydraulikmotor | HXP | 10×6 |
| Öl-abgekühlter Motor | H*P | 1×2 |
| Wasserbehältermotor | H*P | 1/5 |
Diese Reihe kann Oberflächenrauigkeit auch erzielen: Ra 0.08um
