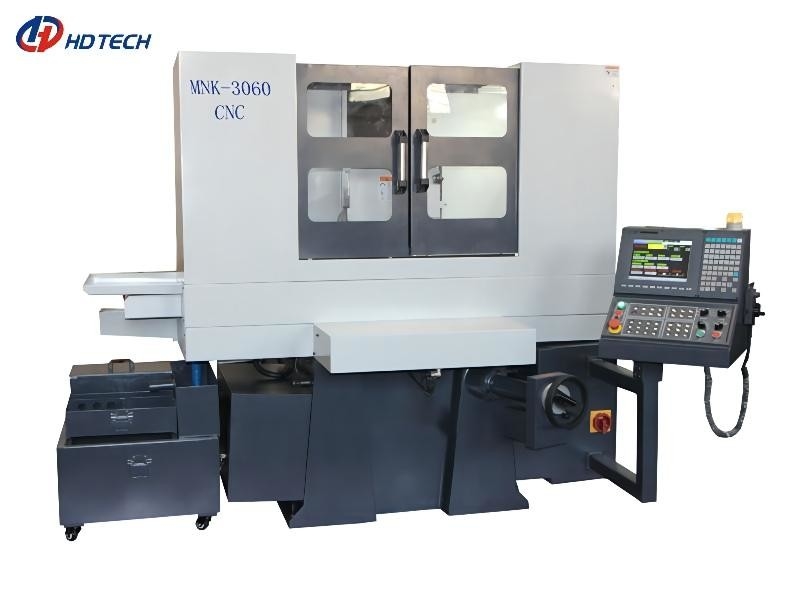

3060 CNC-Flachschleifmaschine-hohe Präzisions-Sattel-Art
Einzelheiten zum Produkt
| Produktname: | MNK-3060CNC Sattelart Flachschleifmaschine | Worktablegröße: | 600x300mm |
|---|---|---|---|
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale): | 300kg | Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen : | 540mm |
| Radgröße: | 355× (15-40) ×127mm | Spindelgeschwindigkeit: | 0-1800rpm |
| Oberflächenrauigkeit des verarbeiteten Exemplars: | Μm Ra0.2 | Maschinen-Nettogewicht: | 3100kg |
| Hervorheben |
3060 CNC-Flachschleifmaschinen,Sattel-Art Flachschleifmaschinen,Hohe Präzisions-Schleifmaschinen CNC |
||
Beschreibung des Produkts
Deutsche Sattelart CNC-Flachschleifmaschinehersteller der Qualität 3060CNC
Produkteinführung
Die Maschine wird hauptsächlich für das Reiben mit dem Radumfang, zusätzlich zur Fläche, die Nut und Schritt der hohen Präzision reibend benutzt, aber kann die nicht-flache Oberfläche auch erzielen, welche die Verarbeitung bildet; Die Maschine kann mit anderen Zusätzen auch ausgerüstet werden, um das Verarbeitungsfeld zu erweitern.
Hauptmerkmal
1. Der Gesamtplan der Maschine nimmt ausgezeichnete Leistung des Querwiderstandmobiles an;
2. Die Maschine nimmt viele Maße Erschütterungsisolierung und -Schwingungsreduktion an, schädliche Erschütterung innerhalb des die Erlaubnis gehabten Bereiches, mit guten Erschütterungswiderstandeigenschaften zurückzuhalten;
3. Das Spindelsystem der Werkzeugmaschine wird durch genaues eckiges Kontaktwälzlager gestützt, und die Rotationsgenauigkeit ist kleiner als 1mm;
4. Die Maschine nimmt halb-geschlossenes Abdeckungsoberteil, das den ganzen Arbeitsbereich vollständig abdecken kann, das an Spritzen von Kühlmittel- und Eisenarchivierungen effektiv zu verhindern und kann mit dem Nebelsaug- und -Entstaubungsgerät angeschlossen werden.
| Einzelteil | Einheit | MNK-3060CNC Sattelart (CNC) | |
| Funktionstabellenbereich | Millimeter | 600×300 | |
| Elektromagnetischer Klemmenbereich | Millimeter | 600×300 | |
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale) | Kilogramm | 300 | |
| Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen | Millimeter | 540 | |
| Radgröße | Millimeter | 355× (15-40) ×127 | |
| Spindelgeschwindigkeit | (RPM/min) | 0-1800 | |
| Min.vertical-Zufuhr der Schleifscheibe | Millimeter | 0,001 | |
| Quervorschubgeschwindigkeit von Worktable | (m/min) | 1~24 | |
| Auf und ab Servomotor mit Bremse (W) | (W) | 1300 | |
| Vorder- und Rückseite Servomotoren | (W) | 850 | |
| Ebener Motor | (Hp×p) | 1/5×2 | |
| Oberflächenrauigkeit des verarbeiteten Exemplars | μm | Ra0.2 | |
| Spindelrundlauf | Millimeter | ≤0.002 | |
| Spindelgesichtsdurchbruch | Millimeter | ≤0.002 | |
| Auf und ab (z-Achse) wiederholen Sie die Positionierung von Genauigkeit | Millimeter | ≤0.002 | |
| Front und Rückseite (y-Achse) wiederholen die Positionierung von Genauigkeit | Millimeter | ≤0.002 | |
| Maschinengröße (L×W×H) | Millimeter | 2850×1800×2100 | |
| Maschinen-Nettogewicht | Kilogramm | 3100 | |
| Maschinenbruttomasse | Kilogramm | 3800 | |
| Führungsschiene und Schraube | ||
| X-Achse: link und recht | Doppelte v-Plastikführungsschiene | |
| Y-Achse: vorder und hinter | Doppelte v-Plastikführungsschiene | |
| Z-Achse: auf und ab | Fahren Sie Art harten Führer Skateboard | |
| Kugelumlaufspindeldurchmesser/-neigung | Y: Ф32mm/5mm Z: Ф32mm/5mm |
|
| Bewegungsspezifikationen | ||
| Spindelmotor | HXP | 5×4 |
| Hydraulikmotor | HXP | 2×4 |
| Öl-abgekühlter Motor | H*P | 1×2 |
| Wasserbehältermotor | H*P | 1/5 |
Diese Reihe kann Oberflächenrauigkeit auch erzielen: Ra 0.08um
