Herkunftsort:
China
Markenname:
HD TECH
Zertifizierung:
CE, ISO certification
Modellnummer:
MNK-4010CNC

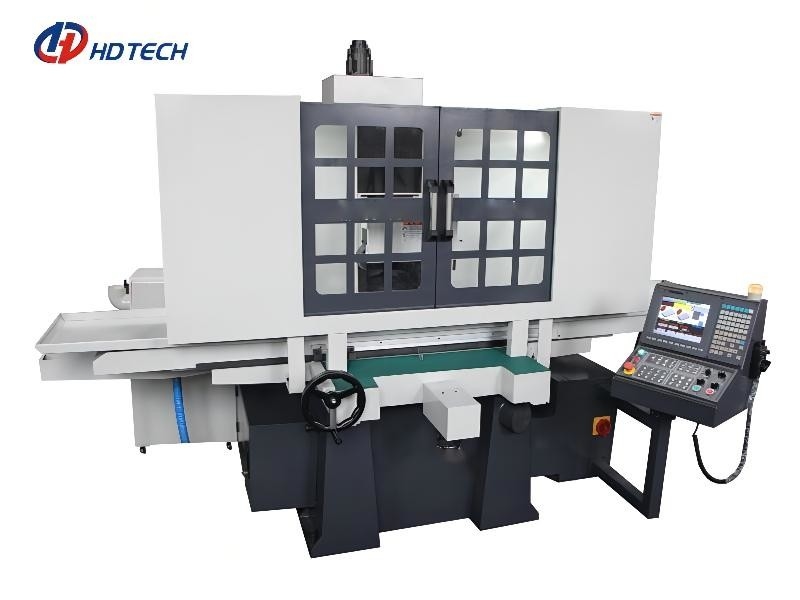

MNK-4010CNC Sattelart Superpräzisionsflachschleifmaschinepreis für Verkauf
Produkteinführung
Sattelart Superpräzisionsflachschleifmaschine ist die späteste Serienproduktion mit deutscher Qualität des hochwertigen flachen Reibens. Die Maschine hat Struktur, ausgezeichnete Konfiguration, komplette Funktionen und hohe reibende Genauigkeit vorangebracht und eine gute Marktaussicht hat.
Hauptmerkmal
1. Der Gesamtplan der Maschine nimmt ausgezeichnete Leistung des Querwiderstandmobiles an;
2. Die beweglichen Teile der Maschine haben gute Starrheit und hohe Zufuhrempfindlichkeit;
3. Die Maschine nimmt viele Maße Erschütterungsisolierung und -Schwingungsreduktion an, schädliche Erschütterung innerhalb des die Erlaubnis gehabten Bereiches, mit guten Erschütterungswiderstandeigenschaften zurückzuhalten;
4. Das Spindelsystem der Werkzeugmaschine wird durch genaues eckiges Kontaktwälzlager, mit Rotationsgenauigkeit unter 1mm gestützt;
5. Die Maschine nimmt halb-geschlossenes Abdeckungsoberteil, das den ganzen Arbeitsbereich vollständig abdecken kann, das an Spritzen von Kühlmittel- und Eisenarchivierungen effektiv zu verhindern und kann mit dem Nebelsaug- und -Entstaubungsgerät angeschlossen werden.
| Einzelteil | Einheit | MNK-4010CNC Sattelart (CNC) | |
| Funktionstabellenbereich | Millimeter | 1000×400 | |
| Elektromagnetischer Klemmenbereich | Millimeter | 1000×400 | |
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale) | Kilogramm | 400 | |
| Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen | Millimeter | 620 | |
| Radgröße | Millimeter | 400× (20-40) ×127 | |
| Spindelgeschwindigkeit | (RPM/min) | 0-1800 | |
| Min.vertical-Zufuhr der Schleifscheibe | Millimeter | 0,001 | |
| Quervorschubgeschwindigkeit von Worktable | (m/min) | 1~24 | |
| Auf und ab Servomotor mit Bremse (W) | (W) | 1300 | |
| Vorder- und Rückseite Servomotoren | (W) | 850 | |
| Ebener Motor | (Hp×p) | 1/4×2 | |
| Oberflächenrauigkeit des verarbeiteten Exemplars | μm | Ra0.2 | |
| Spindelrundlauf | Millimeter | ≤0.002 | |
| Spindelgesichtsdurchbruch | Millimeter | ≤0.002 | |
| Auf und ab (z-Achse) wiederholen Sie die Positionierung von Genauigkeit | Millimeter | ≤0.002 | |
| Front und Rückseite (y-Achse) wiederholen die Positionierung von Genauigkeit | Millimeter | ≤0.002 | |
| Maschinengröße (L×W×H) | Millimeter | 3850×2200×2100 | |
| Maschinen-Nettogewicht | Kilogramm | 4200 | |
| Maschinenbruttomasse | Kilogramm | 5100 | |
| Führungsschiene und Schraube | ||
| X-Achse: link und recht | Doppelte v-Plastikführungsschiene | |
| Y-Achse: vorder und hinter | Doppelte v-Plastikführungsschiene | |
| Z-Achse: auf und ab | Fahren Sie Art harten Führer Skateboard | |
| Kugelumlaufspindeldurchmesser/-neigung | Y: Ф32mm/5mm Z: Ф32mm/5mm |
|
| Bewegungsspezifikationen | ||
| Spindelmotor | HXP | 7.5×4 |
| Hydraulikmotor | HXP | 3×6 |
| Öl-abgekühlter Motor | H*P | 1×2 |
| Wasserbehältermotor | H*P | 1/5 |
Diese Reihe kann Oberflächenrauigkeit auch erzielen: Ra 0.08um
