Programmierbares X.400 1000 der hohe Präzisions-Flachschleifmaschinen Millimeter 4010 AHD MSI
Einzelheiten zum Produkt
| Produktname: | MNK-4010AHD/MSI Sattelart Flachschleifmaschine | Worktablegröße: | 1000x400mm |
|---|---|---|---|
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale): | 400kg | Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen : | 620mm |
| Radgröße: | 400× (20-40) ×127 Millimeter | Spindelgeschwindigkeit: | 1500rpm/50HZ |
| Oberflächenrauigkeit des verarbeiteten Exemplars: | Μm Ra0.2 | Maschinen-Nettogewicht: | 4500kg |
| Hervorheben |
4010 AHD-Flachschleifmaschinen,Flachschleifmaschinen 1000 X.400 Millimeter,Programmierbare hohe Präzisions-Flachschleifmaschine |
||
Beschreibung des Produkts

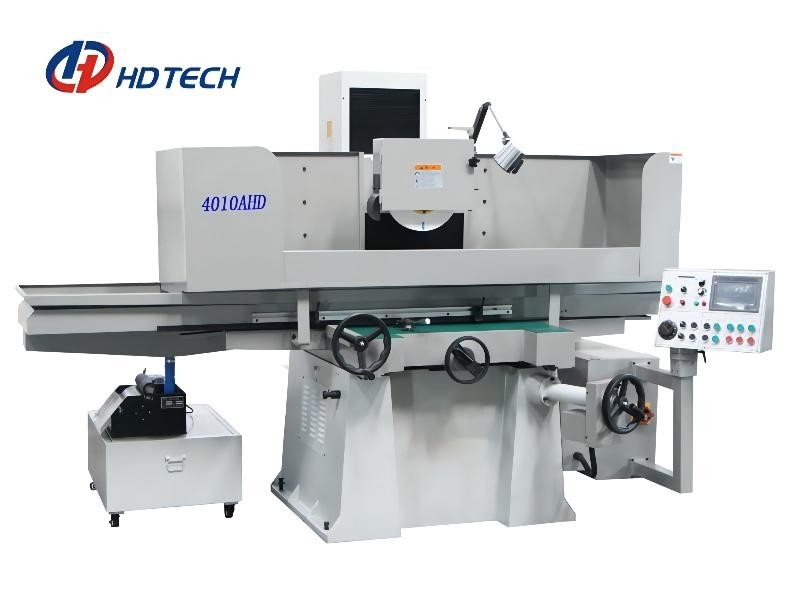

Hohe programmierbare Sattelart Flachschleifmaschine der Präzision MNK-4010AHD/MSI
Hauptsächlich verwendet für die Präzision, die reibt, sind reibende Genauigkeit und Ende sehr hoch. Passend für die maschinelle Bearbeitung aller Arten Teile und Werkzeuge. Besonders passend für reibende Hochpräzision, Hochendteile oder Werkzeuge und hat eine hohe reibende Leistungsfähigkeit.
Hauptmerkmal
* nehmen Sie die Planform des Kreuztischs, Spalte an und reibende Hauptstruktur ist Empfindlichkeit der kompakten, vertikalen Zuführung ist hoch, die Genauigkeit der Querführungsschiene sicherzustellen.
* die horizontale Zuführung des Worktable nimmt die geklebte Plastikführungsschiene an, gefahren durch Öldruck, der glatte und ununterbrochene Zufuhr erhalten kann, also kann er mit hohem Ende grinded.
* die vertikale Bewegung des Worktable wird durch zwei Möglichkeiten gesteuert: 1. gewöhnliche Antriebssteuerart und Servo-Antriebssteuerart. Der gewöhnliche Antrieb kann nicht genau vorher und nachher in Position gebracht werden, aber das Servo kann die genaue Positionierung erzielen.
* die Maschine nimmt ein halb-geschlossenes Abdeckungsoberteil, das den ganzen Arbeitsbereich vollständig abdecken kann, das an Spritzen von Kühlmittel- und Eisenarchivierungen effektiv zu verhindern und kann an das Nebelabsorptions- und -Entstaubungsgerät angeschlossen werden.
| Einzelteil | Einheit | MNK-4010AHD/MSI | |
| Funktionstabellenbereich | Millimeter | 1000×400 | |
| Elektromagnetischer Klemmenbereich | Millimeter | 1000×400 | |
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale) | Kilogramm | 400 | |
| Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen | Millimeter | 620 | |
| Radgröße | Millimeter | 400× (20-40) ×127 | |
| Spindelgeschwindigkeit | (RPM/min) | 50HZ | 1500 |
| Min.vertical-Zufuhr der Schleifscheibe | Millimeter | 0,001 | |
| Quervorschubgeschwindigkeit von Worktable | (m/min) | 1~24 | |
| Auf und ab Servomotor (W) | (W) | 750 | |
| Allgemeiner Motor AHD Vorder- und Rückseite Servomotor MSI Vorder- und Rückseite |
(W) | Gewöhnliche Servomotor 750 des Motor 80 | |
| Ebener Motor | (Hp×p) | 1/4×2 | |
| Oberflächenrauigkeit des verarbeiteten Exemplars | μm | Ra0.2 | |
| Spindelrundlauf | Millimeter | ≤0.002 | |
| Spindelgesichtsdurchbruch | Millimeter | ≤0.002 | |
| Auf und ab (z-Achse) wiederholen Sie die Positionierung von Genauigkeit | Millimeter | ≤0.002 | |
| Front und Rückseite (y-Achse) wiederholen die Positionierung von Genauigkeit | Millimeter | AHD/MSI-0.01 | |
| Maschinengröße (L×W×H) | Millimeter | 3850×2200×2100 | |
| Maschinen-Nettogewicht | Kilogramm | 4500 | |
| Maschinenbruttomasse | Kilogramm | 5450 | |
| Führungsschiene und Schraube | ||
| X-Achse: link und recht | Doppelte v-Plastikführungsschiene | |
| Y-Achse: vorder und hinter | Doppelte v-Plastikführungsschiene | |
| Z-Achse: auf und ab | Fahren Sie Art harten Führer Skateboard | |
| Kugelumlaufspindeldurchmesser/-neigung | Y: Ф32mm/4mm Z: Ф40mm/5mm |
|
| Bewegungsspezifikationen | ||
| Spindelmotor | HXP | 7.5×4 |
| Hydraulikmotor | HXP | 4×6 |
| Öl-abgekühlter Motor | H*P | 1×2 |
| Wasserbehältermotor | H*P | 1/4 |
Produkt-Highlights
Hohe programmierbare Sattelart Flachschleifmaschine der Präzision MNK-4010AHD/MSI Hauptsächlich verwendet für die Präzision, die reibt, sind reibende Genauigkeit und Ende sehr hoch. Passend für die maschinelle Bearbeitung aller Arten Teile und Werkzeuge. Besonders passend für reibende Hochpräzision, ...
