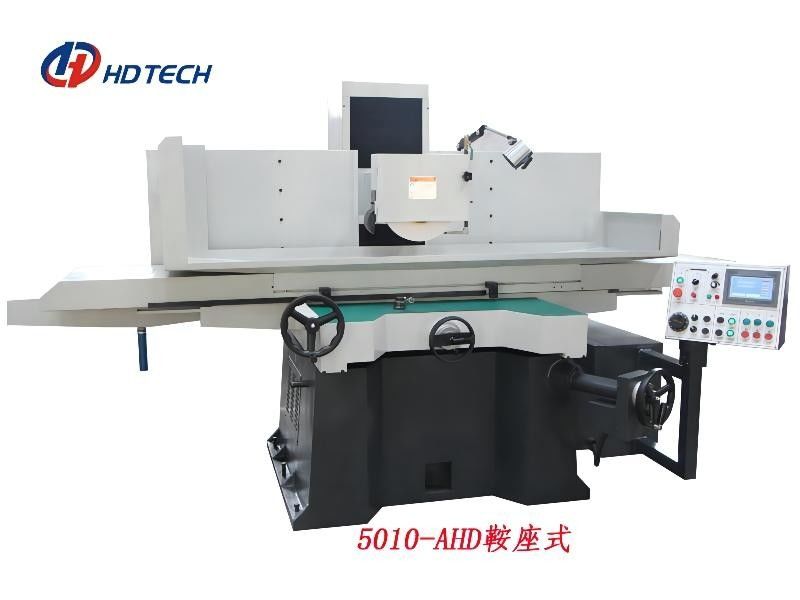

Programmierbare Flachschleifmaschine-hohe Präzisionsbearbeitung 5010 AHD
Einzelheiten zum Produkt
| Produktname: | MNK-5010AHD/MSI Sattelart Flachschleifmaschine | Worktablegröße: | 1000x500mm |
|---|---|---|---|
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale): | 500kg | Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen : | 620mm |
| Radgröße: | 400× (20-40) ×127 Millimeter | Spindelgeschwindigkeit: | 1500rpm/50HZ |
| Oberflächenrauigkeit des verarbeiteten Exemplars: | Μm Ra0.2 | Maschinen-Nettogewicht: | 5300kg |
| Hervorheben |
5010 AHD-Flachschleifmaschinen,Flachschleifmaschinen programmierbar,Programmierbare hohe reibende und maschinell bearbeitende Präzision |
||
Beschreibung des Produkts
MNK-5010AHD/MSI programmierbare Sattelart Flachschleifmaschinehersteller
Diese Reihe wird hauptsächlich für die Präzision verwendet, die mit hoher reibender Genauigkeit und Ende reibt. Einfach zu benützen, microfeed vertikaler Handimpuls. Passend für die maschinelle Bearbeitung aller Arten Teile und Werkzeuge. Besonders passend für reibende Hochpräzision, Hochendteile oder Werkzeuge und hat eine hohe reibende Leistungsfähigkeit.
Hauptmerkmal
* unter Verwendung des Plans des Kreuztischs, der Struktur der Spalte und des reibenden Kopfes ist kompakt, ist die Empfindlichkeit der vertikalen Zuführung hoch, und die Genauigkeit der horizontalen Führungsschiene wird garantiert.
* die horizontale Zuführung des Worktable nimmt die Plastikführungsschienen an, gefahren durch Öldruck, der stabile und ununterbrochene Zufuhr erhalten kann, also kann er Hochenddas reiben durchführen.
* die Längsbewegung des Worktable wird auf zwei Arten gesteuert: 1. gewöhnliche Getriebesteuerart und Servogetriebesteuerart. Gewöhnliches Getriebe kann nicht genau vorher und nachher in Position gebracht werden, und Servo kann die genaue Positionierung erzielen.
* der reibende Kopf nimmt Hochpräzisionsschräglager an, das hohe Starrheits- und Rotationsgenauigkeit hat.
* die Werkzeugmaschine nimmt eine halbgeschlossene Abdeckung, die den gesamten Arbeitsbereich vollständig abdecken kann, das an Spritzen von Kühlmittel- und Eisenarchivierungen effektiv zu verhindern und kann mit einem Nebel und einem Entstaubungsgerät angeschlossen werden.
* die Werkzeugmaschinensteuerwahlen können japanischen Mitsubishi PLC, Taiwans SYNTEC und deutsches Siemens-Kontrollsystem annehmen, ist die grafische Menüoperation einfach, und der Automatisierungsgrad ist hoch.
| Einzelteil | Einheit | MNK-5010AHD/MSI | |
| Funktionstabellenbereich | Millimeter | 1000×500 | |
| Elektromagnetischer Klemmenbereich | Millimeter | 1000×500 | |
| Max.load-bearing Kapazität von Worktable (einschließlich Saugschale) | Kilogramm | 500 | |
| Max.distance von der Tischplatte, zum der Mitte in die Höhe zu schießen | Millimeter | 620 | |
| Radgröße | Millimeter | 400× (20-40) ×127 | |
| Spindelgeschwindigkeit | (RPM/min) | 50HZ | 1500 |
| Min.vertical-Zufuhr der Schleifscheibe | Millimeter | 0,001 | |
| Quervorschubgeschwindigkeit von Worktable | (m/min) | 1~24 | |
| Auf und ab Servomotor (W) | (W) | 750 | |
| Allgemeiner Motor AHD Vorder- und Rückseite Servomotor MSI Vorder- und Rückseite |
(W) | Gewöhnliche Servomotor 750 des Motor 80 | |
| Ebener Motor | (Hp×p) | 1/4×2 | |
| Oberflächenrauigkeit des verarbeiteten Exemplars | μm | Ra0.2 | |
| Spindelrundlauf | Millimeter | ≤0.002 | |
| Spindelgesichtsdurchbruch | Millimeter | ≤0.002 | |
| Auf und ab (z-Achse) wiederholen Sie die Positionierung von Genauigkeit | Millimeter | ≤0.002 | |
| Front und Rückseite (y-Achse) wiederholen die Positionierung von Genauigkeit | Millimeter | AHD/MSI-0.01 | |
| Maschinengröße (L×W×H) | Millimeter | 3850×2200×2100 | |
| Maschinen-Nettogewicht | Kilogramm | 5300 | |
| Maschinenbruttomasse | Kilogramm | 5900 | |
| Führungsschiene und Schraube | ||
| X-Achse: link und recht | Ein V und eine flache Plastikführungsschiene | |
| Y-Achse: vorder und hinter | Doppelte v-Plastikführungsschiene | |
| Z-Achse: auf und ab | Fahren Sie Art harten Führer Skateboard | |
| Kugelumlaufspindeldurchmesser/-neigung | Y: Ф32mm/4mm Z: Ф40mm/5mm |
|
| Bewegungsspezifikationen | ||
| Spindelmotor | HXP | 10×4 |
| Hydraulikmotor | HXP | 4×6 |
| Öl-abgekühlter Motor | H*P | 1×2 |
| Wasserbehältermotor | H*P | 1/4 |
