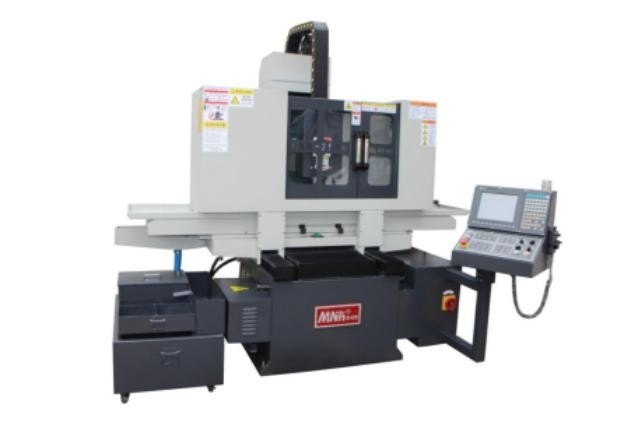

800 - Sattel-Art CNC-3600rpm Flachschleifmaschine-MNK 2560

Hochleistung MNK-2560 satteln Art CNC-Flachschleifmaschine

I. Gesamtplan der Ausrüstung

1. Sattelart Werkzeugmaschine

2. Das Schleifscheibeabkühlen des Schleifscheibegestells ist durch das Kühlsystem unabhängig, gibt es eine Kühlmitteldüse auf jeder Schleifscheibe, der Kühlmittelfluß jeder Schleifscheibe ist nicht kleiner als 100 l/min. Ein unabhängiger Kühlwasserbehälter wird bei einem Ende der Ausrüstung zur Verfügung gestellt.

3. Bei einem Ende des Maschinenbetts, gibt es einen unabhängigen schmierenden Steuerbehälter, der die Führungsschiene der Arbeitstabelle ununterbrochen befeuchten kann.

Die mechanischen Strukturhauptsächlicheigenschaften der Werkzeugmaschine

1. Das Hauptstrukturteil wird vom grauen Roheisen HT250 gemacht, das gute Stärke, Verschleißfestigkeits- und Hitzebeständigkeit und gute Schwingungsreduktionsleistung hat. Interner angemessener Plan, erhöhen die Starrheit;

2. Die Maschine wird für reibende Fläche, die unter Verwendung des mittleren elektromagnetischen Klemmenvorlagenc$festklemmens benutzt;

3. Der reibende Kopf der Werkzeugmaschine nimmt horizontale Struktur an.

4. Link und recht (X-Achse) nimmt große Kugelumlaufspindel der Führung C3 und Rolle, die lineare Führungsschiene direkt Struktur anschloss, die Servomotorantriebe das linke und rechte schnelle und stabile Hin- und Herbewegung, mit 3232 großer Leitspindelübertragungsgeschwindigkeit, hohe wiederholte Positionierung an;

5. Vorder- und Rückseite (y-Achse) nimmt der Kugelumlaufspindel- und p-Klassenrolle der Klasse C3 die verbundene Struktur lineare Führungsschiene an, angetrieben von der Servobewegungskugelumlaufspindel durch lineare Führungsschienen, um stabile Hin- und Herbewegung vorher und nachher zu machen;

6. Die Spindel nimmt leistungsfähigen Frequenzumsetzer der Spindel PF120 an, um den Spindelmotor zu steuern, der an konstantem Leitungsgeschwindigkeit läuft.

7. Nehmen Sie das System der neuen Generation oder das Siemens-Kontrollsystem, 10 Zoll LCD-Anzeige an, und ausgerüstet mit Handsteuergerät; Die Maschine nimmt Diamantstift an, um Schleifscheibe automatisch zu kleiden. Automatische Behandlung der Schleifscheibe und Ausgleichsfunktion, zum der Übereinstimmung der reibenden Größe beizubehalten;

8. Das obere und das unterere (z-Achse) nimmt Kugelumlaufspindel des Niveaus C3 und harte Führungsschiene anschlossen direkt die Struktur an, angetrieben durch Servomotor, mit hohem genaue Positionierungsder starrheit und der Wiederholung und anderen Vorteile;

9. Die äußere Abdeckung der Werkzeugmaschine nimmt berechnende Türeinstiegstruktur der Nichtkalibrierung an. Ein Wartungsfenster ist auf der rechten Seite geöffnet, um die Installation des Zylinders zu erleichtern und die Oberfläche der Werkzeugausstattung zu säubern. Eine LuftSaugvorrichtung wird über der äußeren Abdeckung hergestellt, um die Installation des zentralisierten Staubrohrgerätes zu erleichtern, um einen guten staubdichten Effekt zu spielen.

10. Schleifscheibebehandlung ist ein System-kontrollierter Fixpunktbehandlungsmodus, der die ankleidende Geschwindigkeit der neuen Schleifscheibe verbessern kann.
