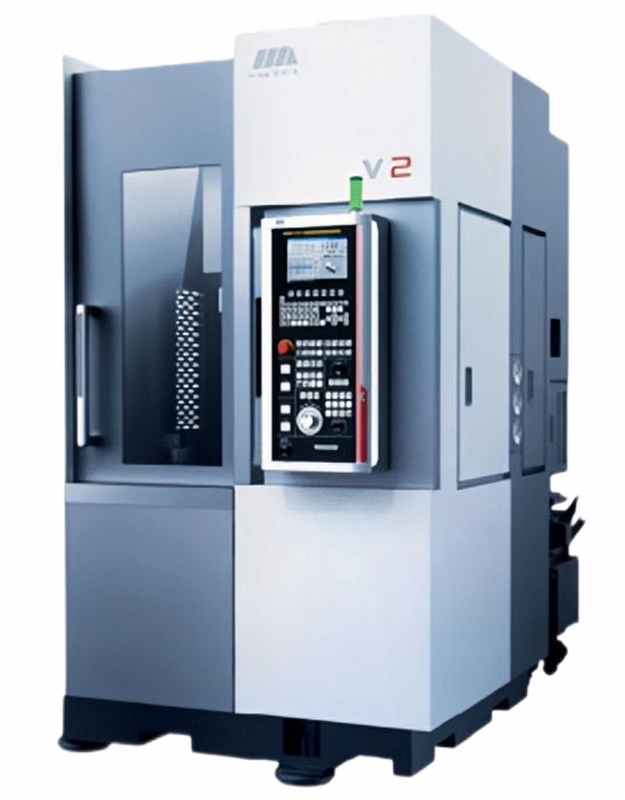

Hohe Genauigkeit V2C V2S vertikaler CNC drechselt horizontale 8 Stationen hohe Geschwindigkeit
Einzelheiten zum Produkt
| Produkt-Name: | Vertikale Drehbank CNC-V2 | Maximaler Schwingendurchmesser: | 430/500mm |
|---|---|---|---|
| Maximale Schnitthöhe: | 350 Millimeter | Maximaler Schnittdurchmesser: | 280/330 Millimeter |
| Spindelnasenform: | A2-6, A2-8 | Spindeldrehzahlbereich: | 50-4000 r/min, 50-3000 r/min |
| Hauptmotorleistung: | 11/15,15/18.5 | max.output-Drehmoment der Spindel: | Motor 272β motor/400α, Motor 447β motor/680α |
| Klemmendurchmesser: | 8/10 Zoll | Standard vom Drehkopf: | Horizontale 8 Werkzeugstationen |
| Hervorheben |
V2S vertikaler CNC drechselt,8 Stationen vertikale CNC-Drehbänke,V2C Hochgeschwindigkeits-CNC maschinelle Bearbeitung |
||
Beschreibung des Produkts
Großverkäufe V2C/V2S vertikaler CNC drechseln hohe Geschwindigkeit und Genauigkeit
Produkteinführung
Hoch-Starrheitsstruktur von kompaktem und starkem passendem für die Verarbeitung von Autoteilen wie kleine Bremsscheiben,
Schwungräder .etc und Wohnung des elektrischen Motors, der Wasserpumpe sowie des Weiche und des Hartdrehens von kleinen Lagern,
und das Drehen, anstatt zu reiben, konnte verwirklicht werden.
Technische hauptsächlichparameter
| Einzelteile | Einheit | V2C | V2S | ||
| Maximaler Schwingendurchmesser | Millimeter | Ø430 | Ø500 | ||
| Maximale Schnitthöhe | Millimeter | 350 | 350 | ||
| Maximaler Schnittdurchmesser | Millimeter | Ø280 | Ø330 | ||
| Spindelnasenform | A2-6 | A2-8 | |||
| Spindeldrehzahlbereich | r/min | 50-4000 | 50-3000 | ||
| Hauptmotorleistung | Kilowatt | 11/15 | 15/18.5 | ||
| max.output-Drehmoment der Spindel | Nanometer | Motor 272β motor/400α | Motor 447β motor/680α | ||
| Klemmendurchmesser | Zoll | 8' ‚ | 10" | ||
| X-Achseneilganggeschwindigkeit | m/min | 30 | 30 | ||
| Z-Achseneilganggeschwindigkeit | m/min | 30 | 30 | ||
| X-Achsenanschlag | Millimeter | 200 | 200 | ||
| Z-Achsenanschlag | Millimeter | 400 | 400 | ||
| Torret-Art | Horizontale Station 8 | Horizontale Station 8 | |||
| Werkzeuggröße | Millimeter | 25x25/Ø40 | 25x25/Ø40 | ||
| Genauigkeit der maschinellen Bearbeitung | IT6 | IT6 | |||
| Werkstückoberflächenrauigkeit | μm | Ra1.25 | Ra1.25 | ||
| Positionierung von Genauigkeit | X-Achse | Millimeter | 0,008 | 0,008 | |
| Z-Achse | Millimeter | 0,008 | 0,008 | ||
| Wiederholen Sie Positionsgenauigkeit | X-Achse | Millimeter | 0,004 | 0,004 | |
| Z-Achse | Millimeter | 0,005 | 0,005 | ||
| Max.load Scheibenartig (einschließlich Klemmen und Klammern) |
Kilogramm | 200 | 300 | ||
| Maschinengewicht | Hauptteil | Kilogramm | 3800 | 4500 | |
| Gesamtausmasse | Länge × Breite × Höhe | Millimeter | 2000x1370x2275 | 2000x1370x2275 | |
Maschinen-Vorteil
Anschlag 1.Large und große Schnittstrecke
| V2C | V2S | V4C | V4S | V6C | V6S | |
| Max. Schwingendurchmesser | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| Max. Drehendurchmesser | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
FANUC-Funktionsverbesserung
Spindelgenauigkeit ↗ 55% Max. U/min der Spindel ↗ 11%
Max. Drehendurchmesser ↗ 14% Max. Drehendurchmesser ↗ 10%
Schnelle Durchquerung von x-Achse ↗ 100% Schnelle Durchquerung von z-Achse ↗ 33%
Positionierung von Genauigkeit von x-Achse ↗ 33% Positionierung von Genauigkeit von z-Achse ↗ 25%
Spülungsmechanismus des unabhängigen Wasserfall-artigen Chips
Große Absaugöffnung für die zentralisierte Verarbeitung des Eisenchips und -Schneidflüssigkeit
Stellen Sie unterschiedliche Herstellbarkeit, Form und Plan von Schneidern zur Verfügung, um perfekten Schnitteffekt sicherzustellen.
Fütterungssystem: angetrieben durch Servomotor, werden x-Achse und z-Achse direkt mit der Kugelumlaufspindel durch flexible Koppelung angeschlossen. Die Kugelumlaufspindel ist mit einem Ende für das Reparieren und dem anderen Ende installiert, damit Unterstützung die Schraubenverlängerung wegen des Temperaturanstiegs in Kraft vermeidet, der möglicherweise Längsdeformation verursachen und erzielt hohe Starrheit, hohe Geschwindigkeit, hohe Haltbarkeit und langes Leben.
Hauptgetriebestruktur: der Hauptmotor kann direkt auf den Drehbankkörper gesetzt werden, der bessere Verarbeitungsstarrheit zur Verfügung stellen kann.
| Verschiedene Schnittförderbänder | |||||
| Kettenart | Schaberart | Magnetischer Schaber | Doppelketteart | ||
|
Bearbeitungsmaterialien | Stahl, kupfern, Aluminium, Kohlenstoff und anderes Metall und nicht Meta- |
Aluminium, Roheisen, etc. | Stahl, Roheisen | Stahl, Kohlenstoff und anderes Metall und Nichtmetall |
| Hinterer Chipabbau | Funktionieren Umwelt |
Anwendbar auf alle Arten von den Chips wie Rollen, Klumpen und Blöcke |
Anwendbar für ununterbrochene Beförderung von den Unterbrechern und von den Chips |
Anwendbar für die Beförderung vom Stahl und von Roheisen mit Chips eine Länge von weniger als 150 Millimeter in der nass Verarbeitung |
Anwendbar für die Beförderung des Klumpenmetalls oder -nichtmetalls, die schwierig ist, durch gewöhnliche Kettenart Späneförderer und zur Situation der großen Menge Chips entladen zu werden |
|
Stickstoffgleichgewichtsorgan setzt die Bewegungsauswirkung von z-Achse herab Verglichen mit vorhergehendem hydraulischem Gleichgewichtsorgan, hat Stickstoffgleichgewichtsorgan die folgenden Vorteile: Keine externen Baumaschinen werden, Rettungsenergie benötigt; Passen Sie sich schnellem in hohe Geschwindigkeit glatt anheben und senken an; ohne Geräusche; verbessern Sie Gewichtsbalance und korrigieren Sie den Nachteil des Hydrauliksystems; Fördern Sie drastisch Präzision und Glattheit, bei der Verarbeitung, beseitigen Sie Mikroerschütterung und verlängern Sie das Leben der Schraube und des Motors. |
|||

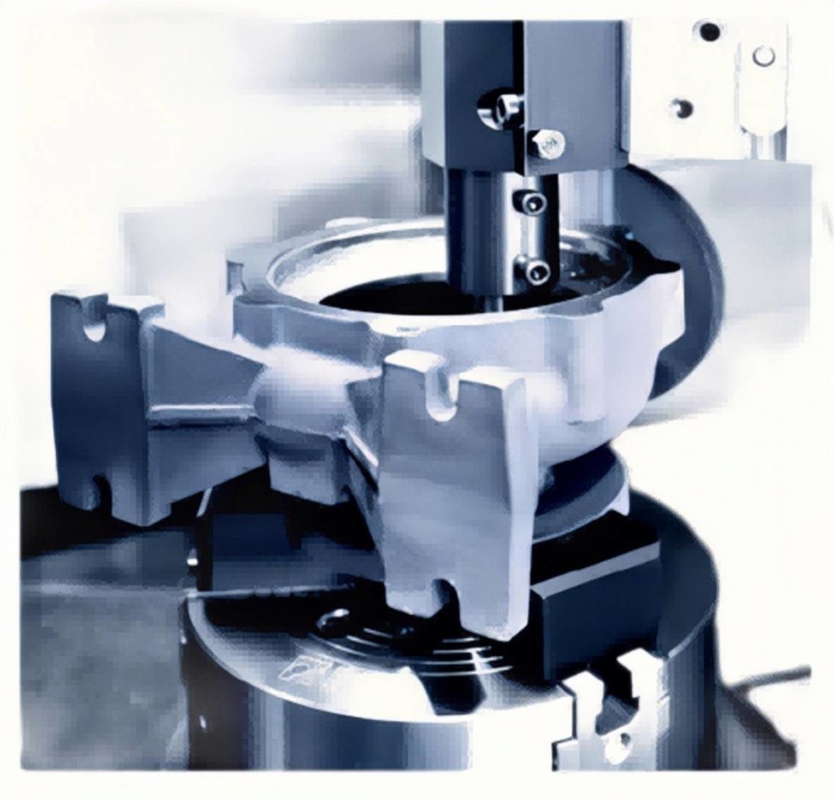

Einsatzbereich
|
|
|
|
| Flanschjoch | Selbstgetriebe | Ölpumpengehäuse | Knöchel |
|
|
|
|
| Differenziale Wohnung | Bremsscheibe | Endenzähne flanschen | Differenziale Wohnung |
