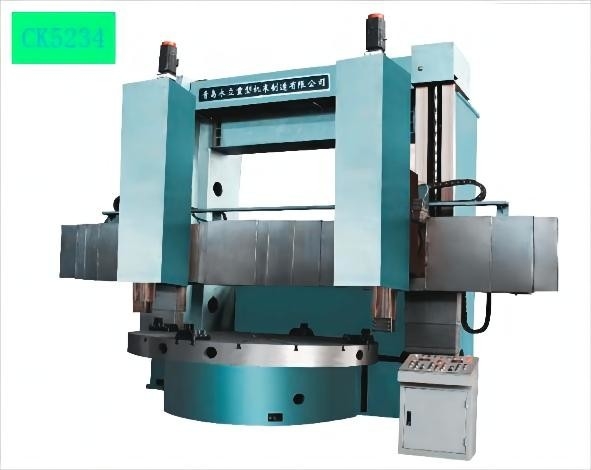

Große vertikale Drehbank-Maschine vertikale Drehbank-doppelte Spalte CNC 30KW 45KW
Einzelheiten zum Produkt
| Product Name: | CK5234/C5234T DOUBLE COLUMN VERTICAL LATHE | Max.turning diameter: | 3400mm |
|---|---|---|---|
| Table diameter: | 2800/3080mm | Max height of working: | 1600/2000mm 1600/2000/2500mm |
| Max weight of working: | 12t/20t/32t | Speed of table rate: | 2-65 r/min ,2-63 r/min ,2-50 r/min,2 Steps |
| Swivel of rail head: | ±30° | Size of ram: | 190/200mm |
| Power of main motor: | 37/45 KW | Overall dimension: | 6500x4950x6400mm,6700x5150x6600mm |
| Hervorheben |
Große vertikale Drehbank 45KW,Doppelte Spalten-große vertikale Drehbank,Vertikale Drehbank-Maschine CNC |
||
Beschreibung des Produkts
1.Diese Maschinenreihe hat den konventionellen Typ und den CNC-Typ. Der konventionelle Typ ist als "C52_T" dargestellt, der NC-Typ als "CK52_" dargestellt.Es eignet sich für die feine und grobe Bearbeitung der inneren und äußeren zylindrischen Oberfläche, Innen- und Außenverkonken, Oberflächenvergrößerung,Riegelung der Eisenmetalle, Nichteisenmetalle und einiger nichtmetallischer Materialien mit Schnellschneidwerkzeugen aus Stahl und Karbid.
2.Die Arbeitstischspindel ist durch hochpräzise zweischichtige kurze zylindrische Walzlager mit einstellbarem Radialfreiraum zentriert,der Arbeitstisch ist mit einem hydrostatischen Steuerungsweg für konstanten Strom ausgestattet, so dass eine hohe Drehgenauigkeit, eine hohe Belastung und eine geringe Wärmeverformung erreicht werden können.
3.Die Schienenkopfführung erfolgt mit einem quadratischen Ramm, der einen hydrostatischen Ausgleichsbehälter konfiguriert. Die horizontale schnelle Schiebefahrt erfolgt durch konstante elektrische Technologie.Horizontale und vertikale Zufuhr wird durch Wechselstrom-Servosystem angetriebenDie variable Geschwindigkeit wird durch Anschließen des planetarischen Reduktors an eine Präzisionskugelschraube erreicht.
4.Die Drehmaschine mit einer Last von 20 t ist nicht mit einer beweglichen Arbeitsplattform ausgestattet, und die Drehmaschine mit einer Last von 32 t ist mit einer beweglichen Arbeitsplattform ausgestattet,der Strahl und die Säule unter dem Strahl sind mit einer Sicherheitsabdeckung aus Stahl ausgestattet.
| Artikel 2 | Einheit | CK5234/C5234T | |||
|---|---|---|---|---|---|
| Max. Drehdurchmesser | mm | 3400 | |||
| Tischdurchmesser | mm | 2800 | 2800 | 3080 | |
| Maximale Arbeitshöhe | mm | 1600/2000 | 1600/2000/2500 | 1600/2000/2500 | |
| Maximale Arbeitsgewicht | t | 12 | 20 | 32 | |
| Größe der Werkzeugleiste | mm | 40x50 | |||
| Maximale Schneidkraft des rechten Schienenkopfes | KN: | 35 | |||
| Maximale Schneidkraft des linken Schienenkopfes | KN: | 30 | |||
| Maximaler Drehmoment des Tisches | KN: | 45 | 55 | 63 | |
| Tischschritte | Schritt | 2 | |||
| Geschwindigkeit der Tischrate | r/min | 2 bis 65 | 2 bis 63 | 2 bis 50 | |
| Bereich der Futterrate | mm/min | 2 bis 2000 | 2-2500 | 2-2500 | |
| Horizontale Fahrt des Hauptkopfes | mm | 1800 | 1850 | 1850 | |
| Vertikalfahrt des Schienenkopfes | mm | 1000 | 1200 | 1200 | |
| Drehkopf der Schiene | Grade | ± 30° | |||
| Größe des Ram | mm | 190 | 200 | 200 | |
| Tischleitfaden | Hydrostatisch | ||||
| Leistung des Hauptmotors | kW | 37 | 45 | 45 | |
| Gesamtabmessung ((Länge * Breite * Höhe) | mm | 6500 x 4950 x 6400 | Der Wert der Verbrennungsmenge beträgt: | Der Wert der Verbrennungsmenge beträgt: | |
-
1Wie kann ich die geeignetsten Maschinen auswählen?
A: Bitte sagen Sie mir Ihre Spezifikationen, wir können das beste Modell für Sie wählen, oder Sie können das genaue Modell wählen.
Sie können uns auch die Zeichnung der Produkte schicken, wir wählen die für Sie am besten geeigneten Maschinen aus. -
2: Was sind die wichtigsten Produkte Ihrer Firma?
A: Wir sind spezialisiert auf alle Arten von Maschinen, wie CNC Drehmaschine, CNC Fräsmaschine, Vertical Machining Center, Drehmaschinen, Bohrmaschine, Radialbohrmaschine, Säge Maschine,Die Formmaschine und so weiter.. -
3Was sind Ihre Handelsbedingungen?
A: FOB, CFR und CIF sind akzeptabel. -
4Was sind die Zahlungsbedingungen?
A: T/T, 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand;
Unwiderrufliche LC im Visier. -
5Was ist das MOQ?
A: 1 Satz
