SMTCL Allgemeine Hochpräzision FANUC Steuerung Schrägbett CNC Drehmaschine HTC63Q Maschinenbau CNC Drehmaschine

Markenbezeichnung: SYMG SMTCL
Modellnummer: HTC63Q
Herkunftsort: China
Zertifizierung: ISO certification
Mindestbestellmenge: 1 Satz
Preis: Verhandlungsfähig
Lieferfähigkeit: 45 Sätze pro Monat
Stichworte

Drehbank-Maschine des Flachbett-CKA6136

Drehbank-Maschine des Flachbett-5.5KW

Horizontale Maschine CNC CKA6136

Einzelheiten zum Produkt

Produktname: HTC63Q Maximaler Schneidendurchmesser:: 630/630 mm
Maximale Schneidlänge:: 1000/1500/2000/3000mm Höchstdurchmesser der Schaukel über dem Bett:: ∅7000
Maximaler Drehdurchmesser der Rutsche:: ¢600 Durchmesser des Spindelloches:: 160 MM
Maximaler Durchmesser der Bar:: 150 mm Drehzahlbereich der Spindel:: 35 bis 2000 r/min
Standarddurchmesser des Schubs:: 12" Standard-Werkzeugturmtyp:: Horizontaler Servo-Werkzeugwagen mit 12 Stationen
Hervorheben

Allgemeine Hochpräzisions-FANUC-Steuerung

,

Maschinenbau CNC-Drehmaschine

,

SMTCL

Beschreibung des Produkts

SMTCL Allgemeine Hochpräzision FANUC Steuerung Schrägbett CNC Drehmaschine HTC63Q Maschinenbau CNC Drehmaschine 0

Beschreibung des Produkts
SMTCL Allgemeine Hochpräzision FANUC Steuerung Schrägbett CNC Drehmaschine HTC63Q Maschinenbau CNC Drehmaschine
HTC63Q/H/S-Serie CNC horizontale Drehmaschine Sattel nimmt interne Spannung doppelte Führung Schiene Struktur, mit großerDie gesamte Maschine ist starrer, wenn das innere Loch bearbeitet wird.Ein zweigangiges Kopfteil, das eine hohe Drehgeschwindigkeit und ein hohes Schneidmoment aufweist.Teilebearbeitung Nachfrage von Maschinenbau, Automobilindustrie, Metallurgie, Gießerei und anderen Industriezweigen.
Produktmerkmale
1"Hochpräzision"
◆ Hochgenaue Schraube und Führungsschiene
◆ Hochpräzise Spindellager
◆Quantifizierung der Prozessnormen
◆ Hochpräzise Gitterliner
2,Hoch Effizienz
◆Anwendung modularer Systemcodes
◆ Vollständige Funktionskonfiguration, so daßIntelligente Produktion
◆ Hochleistungs-Servo-Turm
◆ Hochleistungs- und schwere Schneidspinde
3,Hohe Steifigkeit
◆Stahl von hoher Qualität und andere Schlüsselgusswaren
◆mit einer Länge von mehr als 20 cm
◆Spindel mit hoher Leistung und großem Drehmoment
◆Werkzeugträger mit hoher Steifigkeit
Einzelheiten zum Produkt

Schrauben und Führungsschienen mit hoher Präzision

Es verwendet hochwertige importierte Schrauben der Klasse C3 und Führungsschienen der Klasse H und wird direkt von Servomotoren angetrieben, um eine ausgezeichnete Betriebsgenauigkeit zu erzielen

mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W

Es verwendet hochwertige importierte zylindrische Rollenlager der Klasse P4 und arbeitet mit einer hochpräzisen Spindel zusammen, um eine hervorragende Drehgenauigkeit zu erzielen.

Hochgeschwindigkeits-Zweiachse

Die beiden Achsen verwenden importierte Schrauben und verwenden Vordehnungstechnologie, um einen schnellen und stabilen Betrieb der Werkzeugmaschine zu gewährleisten

Vollständige Funktionskonfiguration, die
Intelligente Produktion
Verschiedene Modulkonfigurationen wie Steady-Rest, Subspindle, Servo-Tailstock und Y-Achse können
Sie kann eine mehrsequenzartige Bearbeitung von Werkstücken realisieren und kann auch mit Werkstückmessung, Werkzeug
Ein weiterer wichtiger Aspekt ist die Verbesserung der Qualität und der Qualität der Produkte.

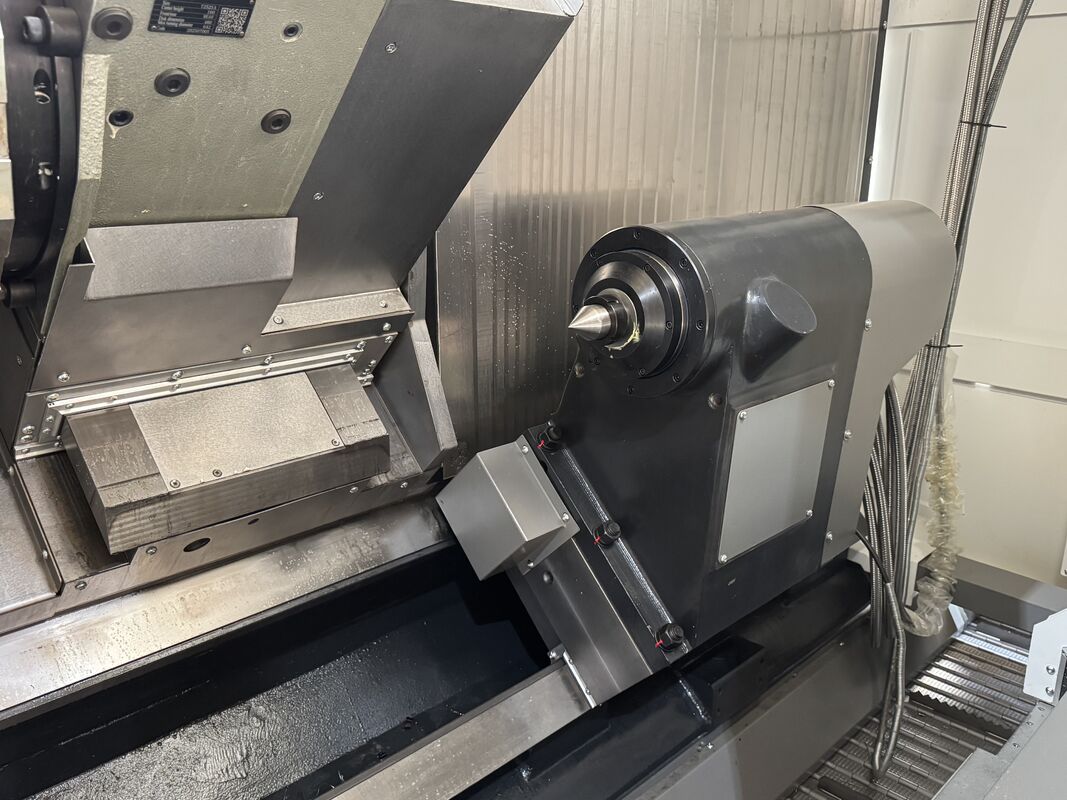

Kleine Spindel-Schwanzstange
Es ist mit einer kleinen Spindelstruktur Tailstock, und intern installiert spitzen Rollen ausgestattet
Lagern und Winkelkontaktkugellager zur Verbesserung der Schneidfestigkeit des Rückenstücksund gewährleisten die Schneidewirkung von langsachsigen Teilen.

Hochsteifkeitsbett
Das Bett ist ein 45° geneigtes Bett mit einer optimierten und verstärkten Rippenstruktur im Inneren.die die dynamische Steifigkeit wirksam verbessertDas Gelenk zwischen Bett und Kopf wird durch eine Doppelstoppfläche geschraubt und gemahlen, wodurch die Schneidfestigkeit der gesamten Maschine weiter verbessert wird.

Produktparameter
Artikel 2
Einheiten
HTC63Q
HTC63H
HTC63S
Max. Schneiddiagramm.
mm
Φ630/Φ630
Φ630/Φ800
Φ630/Φ800
Maximale Schneidlänge
mm
1000/1500/2000/3000
1000/1500/2000/3000
1000/1500/2000/3000
Max, schwing die Scheibe übers Bett.
mm
Φ700
Φ820
Φ820
Max. Schwenken Sie die Scheibe über die Bettlücke.
mm
Φ600
Φ650
Φ650
Spindel
Modell mit Spindelnase
-
A2-11
A2-11
A2 bis 15
Vorderlager Innendia.
mm
Φ160
Φ160
Φ200
Spindel-Stäbe und Lochgröße

1:20;Φ150
1:20;Φ150
1:20;Φ150
Dia. der Spindelloch Max.
mm
Φ104
Φ106
Φ140
Max. Bar-Tag.
mm
Φ85
Φ88
Φ125
Ein Standard-Schlagschalter.
Zoll
12"
15"
18"
Drehzahlbereich der Spindel
r/min
35 bis 2000
35 bis 2000
35 bis 2000
Spindel max. Drehmoment
Nm
1250
1900
3800
Drehzahl der Spindel

Mechanische Zweizahnräder
Mechanische Zweizahnräder
Mechanische Zweizahnräder
Hauptmotorleistung kontinuierlich/30 min.
Leistung
20/30
22/26
30/37
X/Z-Achse
X-Achse schnelle Durchfahrgeschwindigkeit
mm
15
12
12
Z-Achse schnelle Durchfahrgeschwindigkeit
mm
15
12
12
Fahrt auf der X-Achse
mm
320
430
430
Fahrt auf der Z-Achse
mm
Der Wert der Verbrennung ist der Wert der Verbrennung.
1050/1550/2050/3050
1050/1550/2050/3050
Hinterhalt
Reisen der Schwanzbestände
mm
900/1400/1900/2900
850/1350/1850/2850
850/1350/1850/2850
Rückenstockantriebsmethode

Sattelzüge
Sattelzüge
Sattelzüge
Rückenstock-Sleeve-Reise
mm
150
180
180
Schwanzstock-Hülsenblatt.
mm
Φ160
Φ180
Φ180
Schwanzstock-Kopf-Loch-Kopf

Morse 5#
Morse 6#
Morse 6#

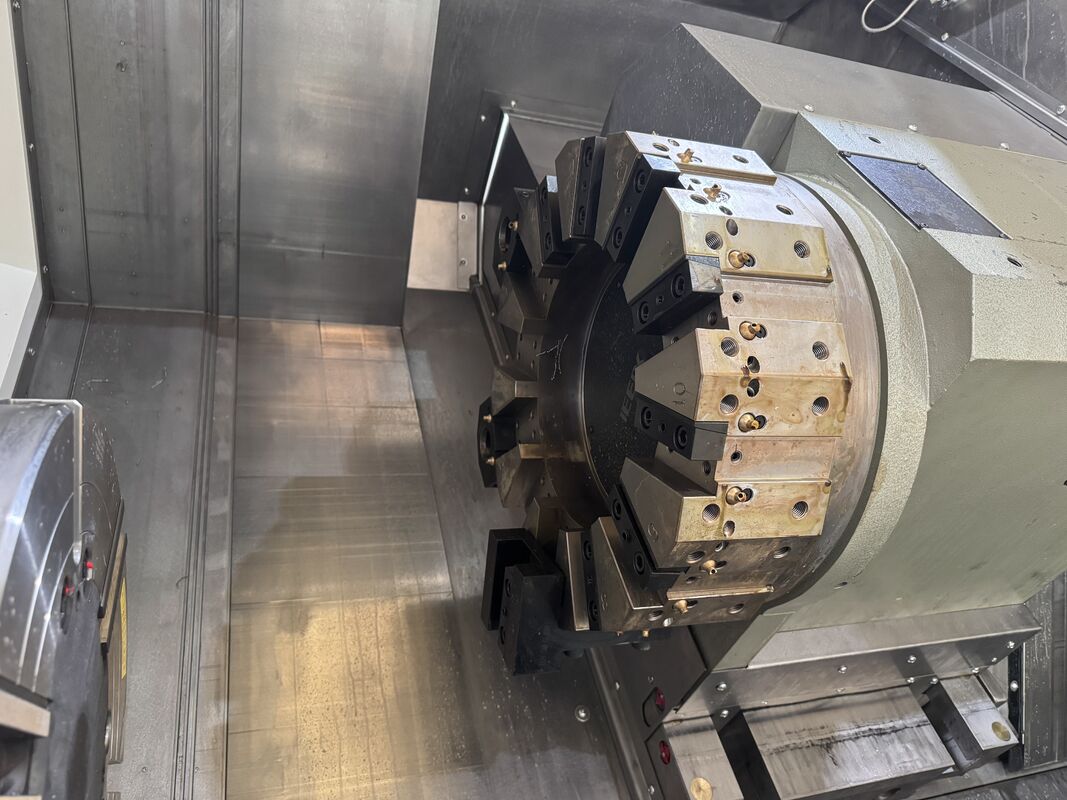

Werkzeugturm
Werkzeugturmform

12-Stationen-horizontale Servowerkzeugträger
12-Stationen-horizontale Servowerkzeugträger
12-Stationen-horizontale hydraulische Werkzeugträger
Mittelhöhe
mm
160
160
160
Werkzeuggröße
mm
32 × 32
32 × 32
32 × 32
Wenn ich ein Werkzeug in der Nähe wählen könnte
mm
- Ja, das ist es.
- Ja, das ist es.
- Ja, das ist es.
Höchstlastfähigkeit
Werkstücke auf Scheiben
Weigerung
800
800/2000
1000
Werkstücke für Wellen
Weigerung
1300
2000
3000
Andere
Abstand zwischen Spindelmitte und Boden
mm
1085.5
1160
1160
Maschinengewicht
Weigerung
7000/8500/10000/12500
13000/16000/19000/22000
13000/16000/19000/22000

Unser Dienst

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung

Warum Sie uns wählen
◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion

Über uns

SMTCL Allgemeine Hochpräzision FANUC Steuerung Schrägbett CNC Drehmaschine HTC63Q Maschinenbau CNC Drehmaschine 1

Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, Fünf-Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik

SMTCL Allgemeine Hochpräzision FANUC Steuerung Schrägbett CNC Drehmaschine HTC63Q Maschinenbau CNC Drehmaschine 2

Häufig gestellte Fragen
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
Wir sind eine Produktionsfirma.
F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.
F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
