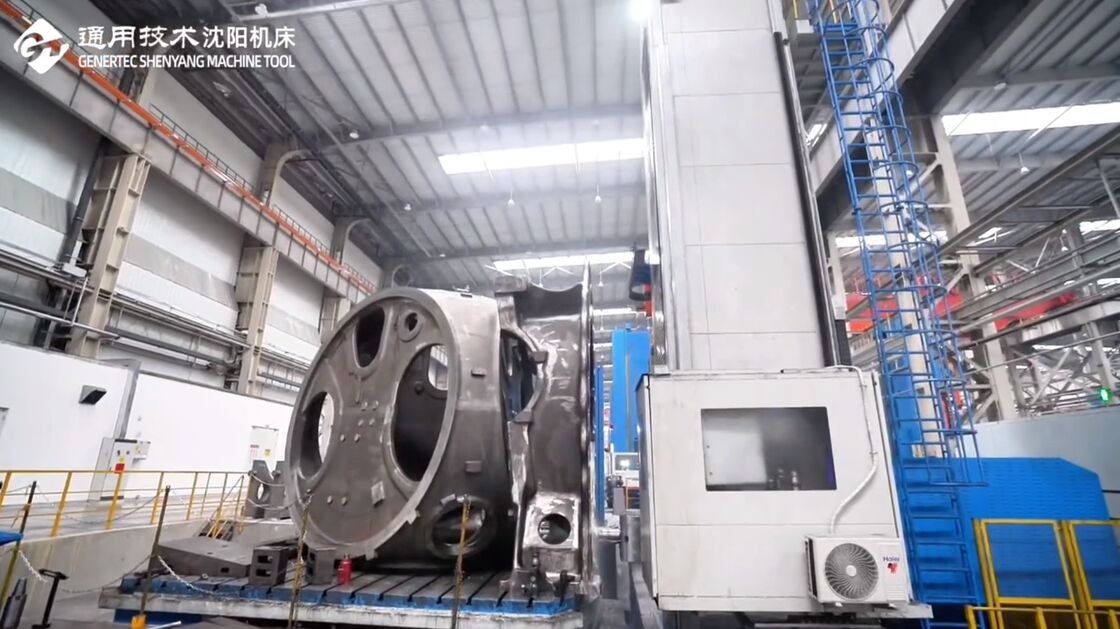

SMTCL Universal-Bodenfräs- und Bohrbearbeitungszentrum P-Force für die Windkraftindustrie

Markenbezeichnung: SMTCL
Modellnummer: P-Force
Herkunftsort: China
Zertifizierung: CE ISO certification
Mindestbestellmenge: 1
Lieferfähigkeit: 50 Sätze pro Monat
Stichworte

Horizontale Bohrmaschinen der digitalen Anzeige

Bohrmaschine des Boden-800r/min

Horizontale Bohrmaschinen ISO

Einzelheiten zum Produkt

Markenname: SMTCL Produktname: CNC -Bodenmahlen und langweilige Maschine
Produkt: P-Force Durchmesser der Spindel: 130
Durchmesser von Fräser -Achsen: 211.44 Werkzeughandlungsspezifikation: BT50/JT50
X-Achse: 4000 (Inkrement pro 2000) Y-Achse: 2000/2500/3000/4000
Z-Achse: 700 W-Achse: 700
Hervorheben

Allgemeiner Zweck

,

Boden-artig

,

Windenergieindustrie

Beschreibung des Produkts

SMTCL Universal-Bodenfräs- und Bohrbearbeitungszentrum P-Force für die Windkraftindustrie 0

Produktbeschreibung:

SMTCL Universal-Bohr- und Fräsbearbeitungszentrum P-Force für die Windkraftindustrie
Universaltyp, wirtschaftlich und praktisch mit großem Bearbeitungsbereich, geeignet für die Bearbeitung verschiedener Teile. Es wird in der Baumaschinen-, Reduziergetriebe-, Pumpenventil-, allgemeinen Maschinenbau- und anderen Industrien eingesetzt.
Strukturelle Merkmale:Einzelständer-Seitenkastenanordnung, bei der sich der Ständer horizontal entlang der Körperführungsbahn (X-Achsen-Koordinate) bewegt, der Spindelstock sich vertikal entlang der Ständerführungsbahn (Y-Achsen-Koordinate) bewegt, der Ausleger sich horizontal im Spindelstock (Z-Achsen-Koordinate) bewegt und die Spindel sich im Ausleger (W-Achsen-Koordinate) bewegt.
Grundlegende Teile:Gegossen mit hochfestem Gusseisenmaterial und Harzsandverfahren
Spindelgruppe:Die Spindel wird von einem Siemens AC-Servomotor über ein selbstgebautes Untersetzungsgetriebe angetrieben, das in eine hohe und eine niedrige Gangstufe unterteilt ist.
Führungsbahn:Die importierte Hochlast-Rollen-Linearführung für die X-Achse, die Stahl-Putzführungsbahn
Paar für die Y-Achse und die vierseitig geschlossene Gusseisen-Härteführungsbahn für die Z-Achse

Produktmerkmale:

SMTCL Universal-Bodenfräs- und Bohrbearbeitungszentrum P-Force für die Windkraftindustrie 1

Hochwertige Grundgussteile

Der Körper, der Gleitsitz, der Ständer, der Spindelstock und andere Gussteile der Werkzeugmaschine bestehen aus hochfestem Grauguss mit Harzsandformung. Der Ausleger und das
Hauptgetriebe bestehen aus hochfestem duktilem Gusseisen, das eine gute Stoßdämpfung und Steifigkeit aufweist
SMTCL Universal-Bodenfräs- und Bohrbearbeitungszentrum P-Force für die Windkraftindustrie 2

Strenge Prozesskontrolle und Qualitätsprüfung

Strenge und umfassende Qualitätskontrolle, 138 Prozesskontrollpunkte, Gesamtakzeptanztest und 179 Prüfpunkte führen eine hochstandardisierte
Prüfung der Produktgenauigkeit durch, um sicherzustellen, dass die Produktgenauigkeit stabil und zuverlässig ist.
SMTCL Universal-Bodenfräs- und Bohrbearbeitungszentrum P-Force für die Windkraftindustrie 3

Hochgenauer und hochsteifer Ausleger

Der Ausleger besteht aus hochfestem duktilem Gusseisen und wird gemeinsam durch einen doppelten Hydraulikzylinder, ein Proportionalventil und ein CNC-Steuerungssystem kompensiert.
SMTCL Universal-Bodenfräs- und Bohrbearbeitungszentrum P-Force für die Windkraftindustrie 4

Vollständige Regelung im geschlossenen Regelkreis

Jede Achse wird mit einem importierten Gittermaßstab gemessen, um eine vollständige Regelung im geschlossenen Regelkreis zu erreichen und die Positioniergenauigkeit der Werkzeugmaschine zu verbessern.
SMTCL Universal-Bodenfräs- und Bohrbearbeitungszentrum P-Force für die Windkraftindustrie 5
SMTCL Universal-Bodenfräs- und Bohrbearbeitungszentrum P-Force für die Windkraftindustrie 6
Produktparameter:
Artikel
Einheit
P-Force 130R
P-Force 160R
FBC 130rp
FBC 160rp
Spindel
Spindeldurchmesser
mm
130
160
130
160
Fräsachsendurchmesser
mm
211,44
260
211,44
260
Werkzeugaufnahmespezifikation

BT50/JT50
BT50/JT50
BT50/JT50
BT50/JT50
Spindeldrehzahl
U/min
10-1500
10-1000
10-1500
10-1500
Maximales
Spindeldrehmoment
SIEMENS
N·m
1700/2100
2900/3500
3000/3600
4400/5000
FANUC
N·m
1850/2200
3000/3700
-
-
Spindelmotor
Leistung
SIEMENS
kW
41/49
41/49
41/49
60/69
FANUC
kW
37/45
37/45
-
-
Auslegerquerschnitt
mm
480×480
480×480
480×480
480×480
Hub
X-Achse
mm
4000 (Erhöhung pro 2000)
6000 (Erhöhung pro 2000)
6000 (Erhöhung pro 2000)
6000 (Erhöhung pro 2000)
Y-Achse
mm
2000/2500/3000/4000
2000/2500/3000/4000
2500/3000/4000
2500/3000/4000
Z-Achse
mm
700
700
1000
1000
W-Achse
mm
700
700
800
800
Vorschub
Vorschubgeschwindigkeit
X/Y-Achse
mm/min
1-6000
1-6000
1-6000
1-6000
Z/W-Achse
mm/min
1-3000
1-3000
1-3000
1-3000
Eilgang
X/Y-Achse
mm/min
6000
6000
6000
6000
Z/W-Achse
mm/min
3000
3000
3000
3000
Positioniergenauigkeit







Ausführungsstandard
GB/T 5289.2-2021
X-Achse
mm
0,012/1000
(Gittermaßstab als Standardkonfiguration)
0,012/1000
(Gittermaßstab als Standardkonfiguration)
0,012/1000
(Gittermaßstab als Standardkonfiguration)
0,012/1000
(Gittermaßstab als Standardkonfiguration)
Y-Achse
mm
0,02/1000; 0,012/1000 (Gittermaßstab als optionale Konfiguration)
Z-Achse
mm
0,025; 0,015(Gittermaßstab als optionale Konfiguration)
0,025; 0,015 (Gittermaßstab als optionale Konfiguration)
0,025; 0,015 (Gittermaßstab als optionale Konfiguration)
0,025; 0,015 (Gittermaßstab als optionale Konfiguration)
W-Achse
mm
0,025
0,025
0,025
0,025
Wiederholgenauigkeit


Ausführungsstandard
GB/T 5289.2-2021
X-Achse
mm
0,012
0,012
0,012
0,012
Y-Achse
mm
0,012
0,012
0,012
0,012
Z-Achse
mm
0,012
0,012
0,012
0,012
W-Achse
mm
0,015
0,015
0,015
0,015
Hinweis: Die in der Tabelle angegebenen Parameter dienen nur als Referenz. Bei Änderungen hat das physische Objekt Vorrang.
Standardkonfiguration:
SIEMENS 828D-System
X-Achsen-Gittermaßstab
Importierte Linearführung für die X-Achse
Stahl-Schutz-Zugplatte für die X-Achse
Importierte Spindellager
Spindel-Blasfunktion
Inländischer Spindelstock-Ölkühler
Zentrales Schmiersystem für die Werkzeugmaschine
Ständer-Panzerschutz für die Y-Achse
Plattform hebt sich/senkt sich zusammen mit dem Spindelstock
Einseitige Ketten-Spanabfuhr
Dreifarbige Leuchte, Flutlicht
Y-, Z-, W-Achsen-Gewindespindeln und -Lager
Druckluftpistole/Wasserpistole
Optionale Konfiguration:
SIEMENS ONE-System
FANUC0i/31i-System
Y/Z-Achsen-Gittermaßstab
Automatische Erfassungsfunktion des Zubehörkopfes
CNC-Drehtisch
Manueller/halbautomatischer/automatischer Fräskopf
Abnehmbarer Planfräskopf
Werkzeugmagazin (40/60)
Ausdehnungskompensation des Auslegers
Spindel-Innenkühlsystem
Gittermaßstab-Abblasung
Plattform
Adaptive Steuerung
Werkzeugbelastungs-Abnormalitätsdetektion
Energiesparpaket
