SMTCL Floor Type E-Force Large Spindle Power Large Torque CNC Floor Milling And Boring Machine

Markenbezeichnung: SMTCL
Modellnummer: E-Force
Herkunftsort: China
Zertifizierung: CE ISO certification
Mindestbestellmenge: 1
Lieferfähigkeit: 50 Sätze pro Monat
Stichworte

Horizontale Bohrmaschinen der digitalen Anzeige

Bohrmaschine des Boden-800r/min

Horizontale Bohrmaschinen ISO

Einzelheiten zum Produkt

Markenname: SMTCL Produktname: Hocheffizienz CNC -Bodenmahlen und langweilige Maschine
Produkt: E-Force Durchmesser der Spindel: 160/200
Durchmesser von Fräser -Achsen: 260/320 Werkzeughandlungsspezifikation: JT50/BT50
X-Achse: 6000 (Inkrement pro 2000) Y-Achse: 3000/4000/5000
Z-Achse: 1200 W-Achse: 1200
Hervorheben

Large Spindle Power

,

großes Drehmoment

,

Bodentyp

Beschreibung des Produkts

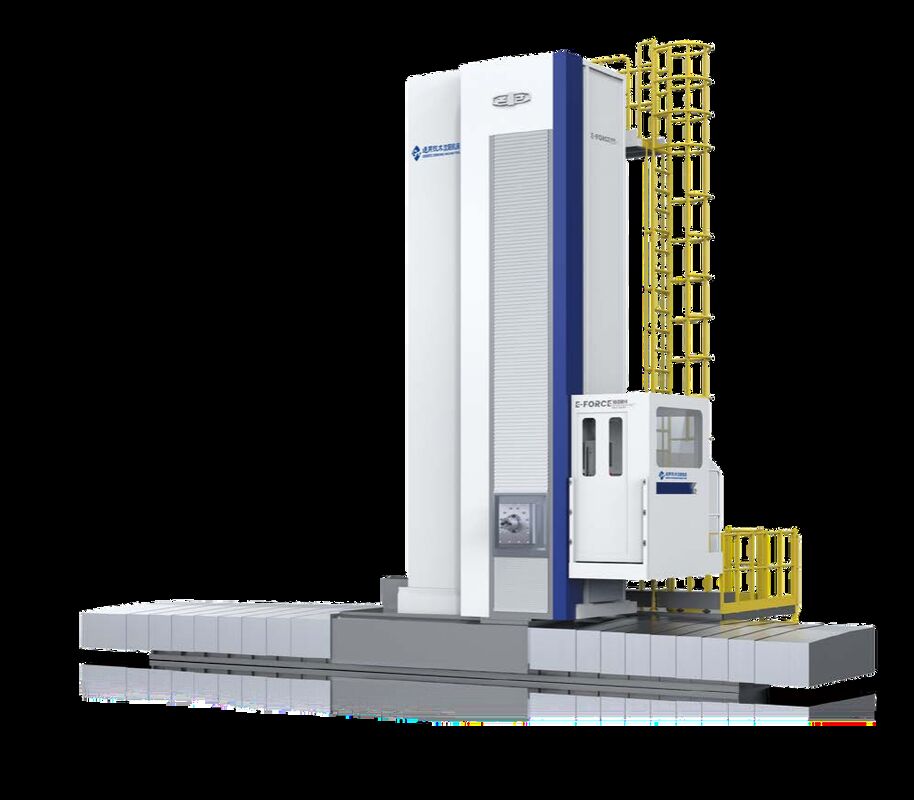

SMTCL Floor Type E-Force Large Spindle Power Large Torque CNC Floor Milling And Boring Machine 0

Beschreibung des Produkts:

SMTCL-Bodenmaschine E-Force Großspindel-Leistung Großdrehmoment CNC-Bodenfräsen und Bohren
Hohe Effizienz mit großer Spindelleistung und großem Drehmoment, geeignet für die Bearbeitung von mittleren und großen Teilen, und es wird in Windkraft, Energie, Reduktor,Maschinenbau und andere Industriezweige.
Strukturelle Merkmale:Einseitige Säulen-Seitenabhängekiste, bei der sich die Säule horizontal entlang der Karosserie-Lenkleine bewegt (X-Achsenkoordinate),Der Kopfbelag bewegt sich senkrecht entlang der Spalte (Y-Achsenkoordinate) , bewegt sich der Ram horizontal im Kopfstück (Z-Achsenkoordinate) und die Spindel bewegt sich im Ram (W-Achsenkoordinate).
Grundelemente:Guss aus hochfesten Gusseisenmaterial und Harz-Sand-Verfahren, Ram ist aus hochfesten duktilen Gusseisen.
Spindelgruppe:Hochgeschwindigkeit und großes Drehmoment, mit eigenem Getriebe, aufgeteilt in Hoch-, Mittel- und Niedriggeschwindigkeitswechsel.
Führungsschiene:Die X- und Y-Achse sind mit einer geschlossenen konstanten Durchfluss-statischen Führungsschiene ausgestattet, die eine gute Schwingungsbeständigkeit und Genauigkeitssicherung aufweist, und die Z-Achse ist mit einem Walzelement plus
Stahlstreifen kombinierte Führungsschiene, während statische Führungsschiene optional ist.

Eigenschaften des Produkts:

SMTCL Floor Type E-Force Large Spindle Power Large Torque CNC Floor Milling And Boring Machine 1

Grundguss von hoher Qualität

Die Karosserie, der Sitz, die Säule, der Kopf und andere Gussstücke der Werkzeugmaschine bestehen aus harzigen, hochfesten grauen Gusseisen.
Hauptgetriebe bestehen aus hochfesten duktilen Gusseisen, das eine gute Stoßdämpfung und Steifigkeit aufweist.
SMTCL Floor Type E-Force Large Spindle Power Large Torque CNC Floor Milling And Boring Machine 2

Strenge Prozesskontrolle und Qualitätskontrolle

Strenge und umfassende Prozessqualitätskontrolle, 138 Prozessinspektionskontrollpunkte, Gesamtakzeptanzprüfung und 179 Inspektionspunkte führen hohe Standards durch
Prüfung der Genauigkeit des Produkts, um sicherzustellen, dass die Genauigkeit des Produkts stabil und zuverlässig ist.
SMTCL Floor Type E-Force Large Spindle Power Large Torque CNC Floor Milling And Boring Machine 3

Hochgenauigkeit und starke Steifigkeit

Der Ram besteht aus hochfester, duktiler Gusseisen und wird durch einen doppelten Hydraulikzylinder, ein proportionales Ventil und ein CNC-Steuerungssystem kompensiert.
SMTCL Floor Type E-Force Large Spindle Power Large Torque CNC Floor Milling And Boring Machine 4

Vollständige Schlusskontrolle

Jede Achse wird mit einem importierten Gitterliner gemessen, um eine vollständige Schlussschleife zu erreichen, wodurch die Positionierungsgenauigkeit der Werkzeugmaschine verbessert wird.
SMTCL Floor Type E-Force Large Spindle Power Large Torque CNC Floor Milling And Boring Machine 5
SMTCL Floor Type E-Force Large Spindle Power Large Torque CNC Floor Milling And Boring Machine 6
Produktparameter:
Artikel
Einheit
E-Force160RH
E-Force200RH
Spindel
Durchmesser der Spindel
mm
160
200
Durchmesser der Fräsachse
mm
260
320
Spezifikation des Werkzeuggriffes

JT50/BT50
JT60/BT60
Drehzahl der Spindel
r/min
10-1500 ((2000)
10-1250
HöchstbetragDrehmoment der Spindel
N·m
mit einem Durchmesser von
8400/10000
SpindelmotorLeistung
Leistung
58/69
85/102
Querschnitt der Ram
mm
480×540
480×540 520×580 ((Spalte 7000mm Zug)
Schlaganfall
X-Achse
mm
6000 ((Zunahme pro Jahr 2000)
8000 ((Zunahme pro Jahr 2000)
Y-Achse
mm
3000/4000/5000
Einheitliche Datenbank
Z-Achse
mm
1200
1200
W-Achse
mm
1200
1200
Futtermittel
Zuführgeschwindigkeit
X-Achse
mm/min
1-10000
1-10000
Y-Achse
mm/min
1-8000
1-8000
Z-Achse
mm/min
1-6000
1-6000
W-Achse
mm/min
1-6000
1-6000
Schnell bewegt.
X-Achse
mm/min
10000
10000
Y-Achse
mm/min
8000
8000
Z-Achse
mm/min
6000
6000
W-Achse
mm/min
6000
6000
Positionsgenauigkeit



Durchführungsstandard
Gewichtung5289.2-2021
X-Achse
mm
0.012/1000
(Gitterlinie als Standardkonfiguration)
0.012/1000
(Gitterlinie als Standardkonfiguration)
Y-Achse
mm
0.012/1000 ((Gitterlinie als optionale Konfiguration)
0.012/1000 ((Gitterlinie als optionale Konfiguration)
Z-Achse
mm
0.025/0.012 (Gratulation)
0.025/0.012 (Gratulation)
W-Achse
mm
0.025/0.012 (Gratulation)
0.025/0.012 (Gratulation)
Wiederholung der Positionierungsgenauigkeit


Durchführungsstandard
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
X-Achse
mm
0.01
0.01
Y-Achse
mm
0.01
0.01
Z-Achse
mm
0.01
0.01
W-Achse
mm
0.01
0.01
Anmerkung: Die in der Tabelle angegebenen Parameter dienen nur als Referenz. Bei einer Änderung hat das physikalische Objekt Vorrang.
Standardkonfiguration:
SIEMENS 828D-System
X/Y-Achsen-Gitterliner
X/Y-Achse statische Führungsschiene
Stahlschutzplatte für die X-Achse
Importierte Spindellager
Funktion des Spindelblasens
Z-Achsen-Roll- und Schieberegel
Zentralisierte Schmiersysteme für Werkzeugmaschinen
Schutz der Kolonnenpanzerung
Plattform zusammen mit dem Kopfstock hoch/niedergezogen
Importierte Futtermittelreduktor
Kühlsystem bei konstanten Temperaturen
Y-, Z- und W-Achsen-Blei-Schrauben und -Lager
Importregalen mit X-Achse;
Einzelseitige Ketteneinheit zum Entfernen von Splittern
Saubere Luftpistole/Wasserpistole
Zusätzliche Konfiguration:
Das SIEMENS ONE-System
Z-Achsen-statische Führungsschiene
Z-Achsen-Gitterlinie
W-Achsen-Magnetnetnetz
CNC-Rotationsarbeitsbühne
Manueller/halb-automatischer/automatischer Fräskopf
Mit dem Kopf, Werkzeugmagazin
Automatische Aufnahmefunktion des Zubehörkopfes
Ram-Wärmeverlängerungskompensation
Spindel-Innenkühlsystem
Blasen mit Gitterliner
Vollständige Kontrolle im geschlossenen Kreislauf
Vollständig geschlossener Operationsraum
Automatische Hubplattform
Ölkühlgerät für Pumpenstationen
3D-Kopfbibliothek
Anpassungssteuerung
Erkennung von Anomalien bei Werkzeuglast
Energieeinsparungspaket
Plattform

Unser Dienst:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.

2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
Warum Sie uns wählen:
◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Über uns:
SMTCL Floor Type E-Force Large Spindle Power Large Torque CNC Floor Milling And Boring Machine 7
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:

SMTCL Floor Type E-Force Large Spindle Power Large Torque CNC Floor Milling And Boring Machine 8

Ausstellung:

SMTCL Floor Type E-Force Large Spindle Power Large Torque CNC Floor Milling And Boring Machine 9

Häufige Fragen:

Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?

Wir sind eine Produktionsfirma.
F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.
F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
