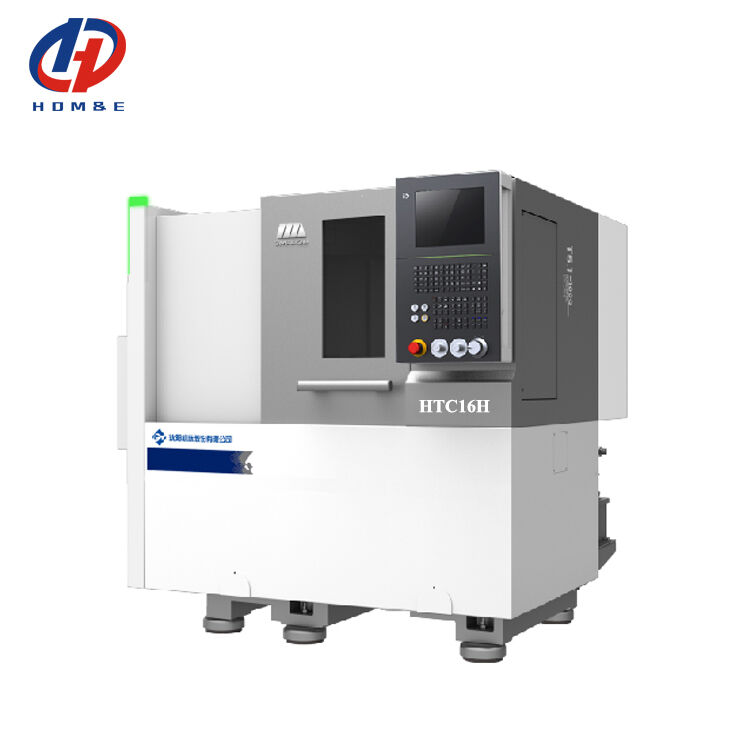

SMTCL 5000rpm A2-5 Spindel Horizontale 8-Station Servo Turm Kleinteile Bearbeitung HTC16H Schrägbett CNC Drehmaschine

Markenbezeichnung: SMTCL
Modellnummer: HTC 16H
Herkunftsort: China
Zertifizierung: CE ISO certification
Mindestbestellmenge: 1
Lieferfähigkeit: 50 Sätze pro Monat
Stichworte

Drehbank-Maschine des Flachbett-CKA6136

Drehbank-Maschine des Flachbett-5.5KW

Horizontale Maschine CNC CKA6136

Einzelheiten zum Produkt

Markenname: SMTCL Modellnummer: HTC16H
Schlüsselwort: CNC-Werkmaschine für die horizontale Drehung Max.Cutting-Länge: 160 MM
Max. Cutting Durchmesser.: 160 MM Max. Schwimmen. Über dem Bett.: 420 mm
X -Achse -Reise: 145 mm Z -Achsenreise: 205 Millimeter
Spindelgeschwindigkeit: 5000 R/min
Hervorheben

Bearbeitung von Kleinteilen

,

Verarbeitung von Präzisionsteile

,

Hochwertige Spindel-Einheit mit Hülle

Beschreibung des Produkts

SMTCL 5000rpm A2-5 Spindel Horizontale 8-Station Servo Turm Kleinteile Bearbeitung HTC16H Schrägbett CNC Drehmaschine 0

Beschreibung des Produkts:

SMTCL 5000rpm A2-5 Spindel Horizontale 8-Station Servo Turm Kleinteile Bearbeitung HTC16H Schrägbett CNC Drehmaschine

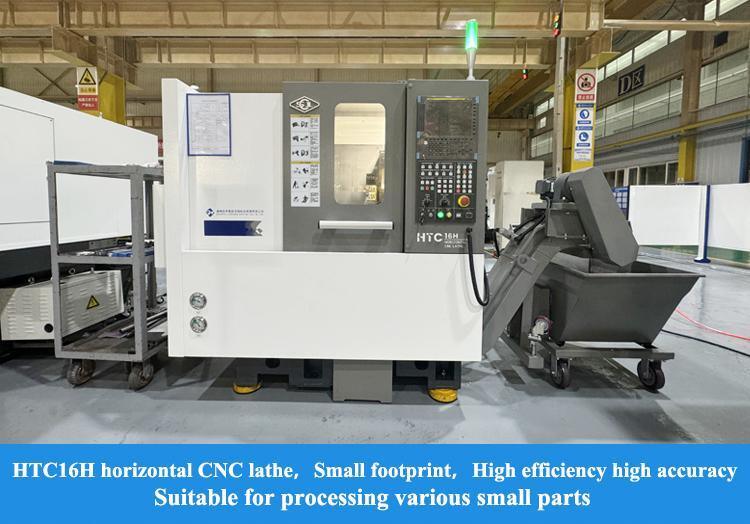

Die hochleistungsfähige Drehmaschine mit ihrer kompakten Struktur erfüllt die Anforderungen an hohe Effizienz und geringe Fehlfunktionen.angemessene Anordnung der FunktionsteileDas System ermöglicht eine bequeme Bedienung und Reparatur der Spindelstruktur und stellt eine höhere Stabilität und Zuverlässigkeit sicher.Das Werkzeugmaschinenbett ist um 45° geneigt und bietet die Vorteile einer reibungslosen Splitterentfernung.- Integraler Vollschutz, bessere wasserdichte und chipdichte Leistung, ausgezeichnete Ergonomie und Komfort beim Bedien.

Eigenschaften des Produkts:

1. Hohe Präzision

* Stromversorgungsanlage

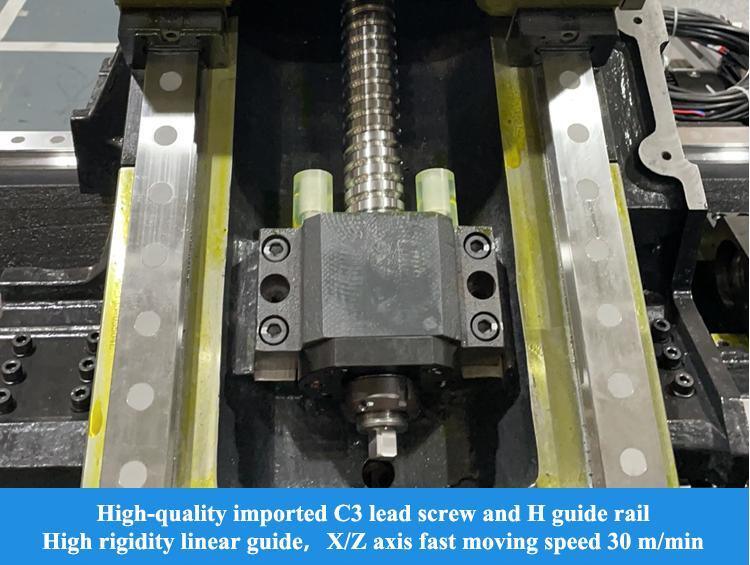

* Hochpräzise C3-Kugelschraube

* Struktur der thermischen Stabilität der gesamten Maschine

2. effizient

* Drehzahl der Spindel 5000 Rpm

* Zwei Achsen schnelle Verschiebung 30 m/min

* Hochleistungs-Servo-Schneidturm

3. Hohe Leistung

* Kleiner Fußabdruck

* Standard für chemische Verfahren

* Strenge Prüfstandards


Produktvorteil:

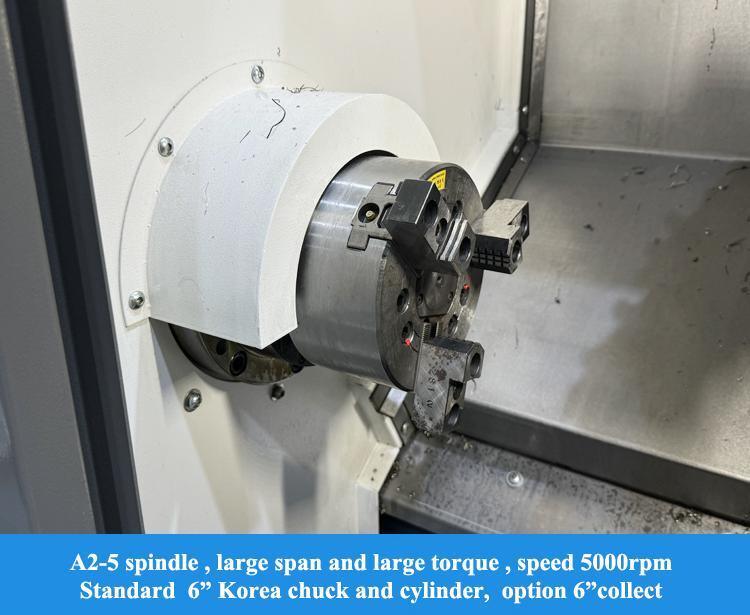

* Hochwertige Spindel-Einheit
Importierte Lager, große Lagerspannweite, erfüllen die Anforderungen an hohe Steifigkeit, hohes Drehmoment, hohe Präzision, einfache Installation und Wartung.Die wichtige Gelenkoberfläche ist leicht zu realisieren, die Schrauben-Prozess und gewährleisten die KontaktsteifigkeitDie symmetrische Struktur des Kopfes verbessert die Steuerbarkeit der thermischen Verformung.

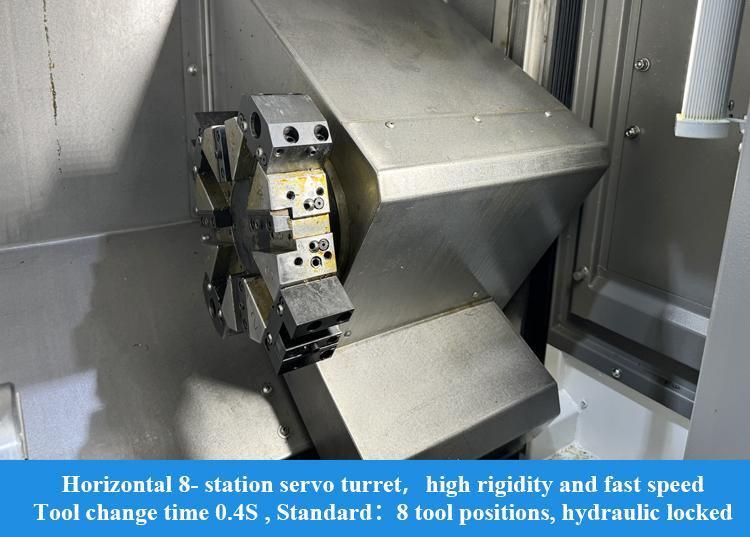

* Servo-Turm
Der Servomotor dient zur Kontrolle der präzisen Drehung des Schneidkopfes und der Werkzeugwechsel der angrenzenden Station benötigt nur 0,4 Sekunden, was schnell ist und die Verarbeitungsleistung hoch ist.Dreifachscheibenstruktur, hydraulische Verriegelung, volle Steifigkeit.
* Futterstruktur
Die lineare Führungsschiene wird verwendet, um die Steifigkeit, Stabilität und Lebensdauer der Führungsschiene zu optimieren, während die beiden Achsen 30 m/min schnell sind,und die Verarbeitungseffizienz ist höher Die X-Achse übernimmt die vorziehbare Struktur, um den Einfluss der Temperatur auf die Genauigkeit zu reduzieren und die Stabilität der Bearbeitungsgenauigkeit zu verbessern;

SMTCL 5000rpm A2-5 Spindel Horizontale 8-Station Servo Turm Kleinteile Bearbeitung HTC16H Schrägbett CNC Drehmaschine 1

Anwendung in der Industrie:

HTC16H series CNC horizontal lathe is a small-size CNC product designed and manufactured toadapt to market demand on the basis of numerous years of technology accumulation and experience of ourfactory for production of CNC latheDie Werkzeugmaschine weist Merkmale wie Wirtschaftlichkeit, Effizienz, Energieeinsparung, hohe Positionierungsgenauigkeit und einfache Wartung auf.und ist die erste Wahl für die Bearbeitung kleiner Bauteile in Industriezweigen wie Kraftfahrzeugen., Hardware und Elektronik usw.

SMTCL 5000rpm A2-5 Spindel Horizontale 8-Station Servo Turm Kleinteile Bearbeitung HTC16H Schrägbett CNC Drehmaschine 2

Produktparameter:
Artikel 1
Einheit
HTC16H ((Q)
Maximaler Drehdurchmesser
mm
Φ 160
Höchstdrehlänge
mm
160
Maximaler Schwingendurchmesser über dem Bett
mm
Φ 420
Maximaler Schwungdurchmesser über der Rutsche
mm
Φ 160










Spindel
Spindelnase

A2-5
Vorlagerinnendurchmesser
mm
Φ 90
Spindel-Stäbe und Lochgröße

1:20; Φ 62
Durchmesser des Spindelloches
mm
Φ 56
Höchstdurchmesser der Stange
mm
Φ44
Standardgröße des Schubs
Zoll
6
Höchstdrehzahl der Spindle
r / min
5000
Nenndrehmoment der Spindel
Nm
35 (2000 r / min)
Maximaldrehmoment der Spindel
Nm
70 (1500 R / min)
Ausgangsleistung des Hauptmotors kontinuierlich/15 Minuten
Leistung
7.5 / 1 1


Zwei Achsen
X/Z-Achse Schnellgeschwindigkeit
m/min
30
Fahrt auf der X-Achse
mm
145
Fahrt auf der Z-Achse
mm
205





Werkzeugturm
Typ des Werkzeugsturms

Horizontale 8-Stationen-Servo-Werkzeughalter
Mittelhöhe des Werkzeugsturms
mm
63
Angabe der Position der Werkzeugturm und Wiederholung der Positionierung
- Ich weiß.
± 16
Wenn man das Werkzeug aus der nahegelegenen Werkzeugplatte auswählen kann

- Ja, das ist es.

Kühlung und Splitterentfernung
Kühlpumpendruck
Bar
1.5
Durchfluss der Kühlpumpe
L/min
30
Wasserbehälterkapazität
L
70
Formular für Splitterförderer

Typ der Kettenplatte




Andere
Abstand zur Spindelmitte vom Bettboden
mm
926
Nettogewicht der Werkzeugmaschine
Weigerung
2600
Gesamtleistung
KVA
23
Abmessungen der Werkzeugmaschine (Länge x Breite x Höhe)
mm
1750 × 1580 × 1650
Standardkonfiguration:

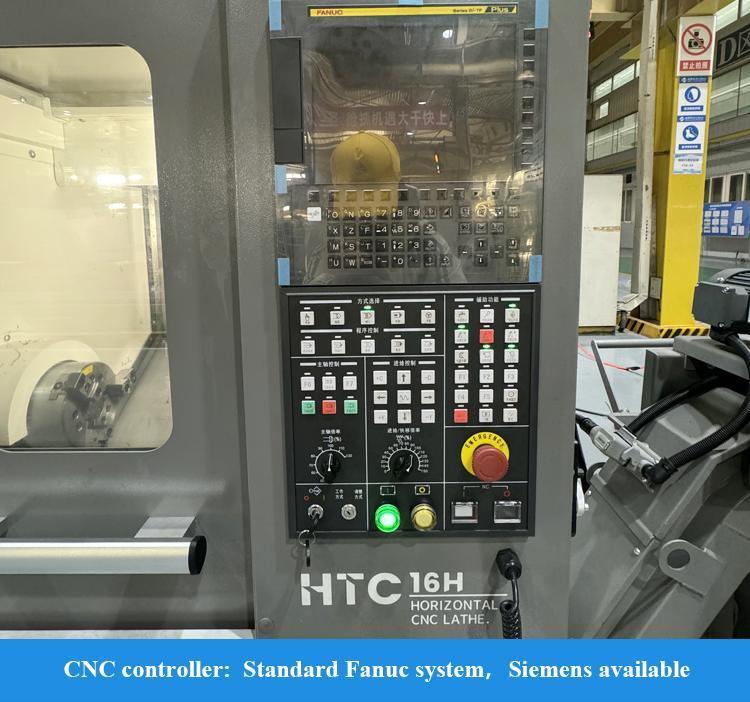

1,FANUC-0i-TF Plus (5) System (Serie H/S)
2,GSK988TA-System (Q-Serie)
3,Schuhe Spindel
4Hohler Schlagölflasche
5,8 Stations-Servo-Werkzeugträger

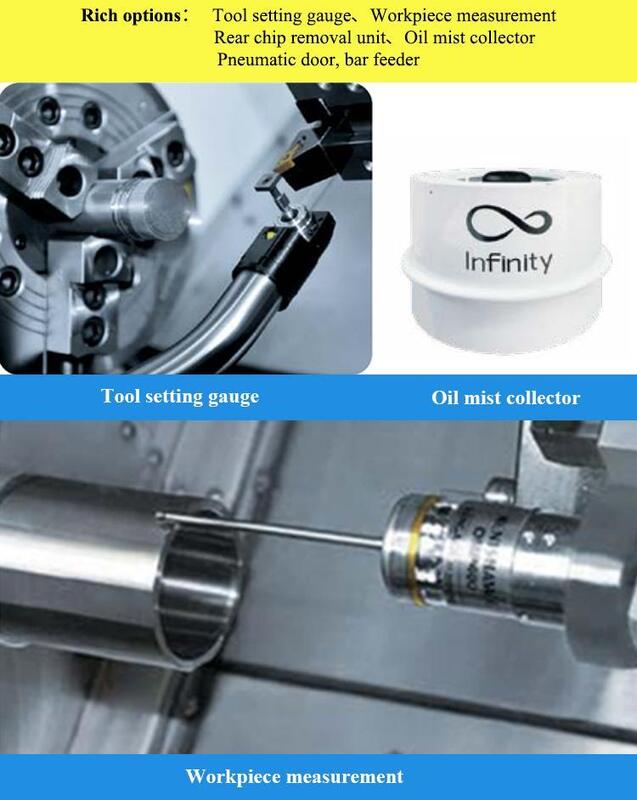

Zusätzliche Konfiguration:
1,Siemens-System
2"Werkzeug-Einstellungsmessgerät"
3,12-Stations-Servo-Werkzeugträger
4,Messung des Werkstücks
5"Kraftwerkzeugwagen"
6"Ölnebel-Sammler"
7"Hintere Chipentfernungseinheit"
8,Werkzeugschadenserkennung
9Pneumatische Tür

Prüfobjekte
Nationale Norm
Fabrikstandard
Genauigkeit des bearbeiteten Werkstücks
IT6
IT6
Rundheit des bearbeiteten Werkstücks
0.005 mm / Ф3 2 mm
0.00 2 mm / Ф40 mm
Konsistenz des bearbeiteten Werkstücks
0.015 mm / 1 05 mm
0.008mm / 1 2 0mm
Flachheit des bearbeiteten Werkstücks
0,015 mm / Ф 12 0 mm
0.0 06 mm / Ф 1 00 mm
Oberflächenrauheit des bearbeiteten Werkstücks
Ra 1,6 μm
Ra 1,25 μm
Positionsgenauigkeit
X-Achse
0.022 mm
00,008 mm
Z-Achse
0.022 mm
00,008 mm
Wiederholung der Positionierungsgenauigkeit
X-Achse
0.006 mm
00,004 mm
Z-Achse
0.006 mm
00,004 mm

Unser Dienst:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.

2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
Warum Sie uns wählen:
◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Über uns:
SMTCL 5000rpm A2-5 Spindel Horizontale 8-Station Servo Turm Kleinteile Bearbeitung HTC16H Schrägbett CNC Drehmaschine 3
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:
SMTCL 5000rpm A2-5 Spindel Horizontale 8-Station Servo Turm Kleinteile Bearbeitung HTC16H Schrägbett CNC Drehmaschine 4

Häufige Fragen:

Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?

Wir sind eine Produktionsfirma.
F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.
F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
