TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine

TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine

Horizontalbohrmaschinen

Fräsmaschine

Bohrmaschinen

Herkunftsort:

China

Markenname:

SMTCL

Zertifizierung:

ISO CE

Modellnummer:

TPX6113

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Name:
Horizontale Bohr- und Fräsmaschine
Modle:
TPX6113
Arbeitstabellegröße:
1600X1400
Belastung der Arbeitsplatte:
8000 kg
Durchmesser der Spindel:
130 mm
Spindel max. Drehmoment:
3136 N.m
Hauptmotorleistung:
7,5 kW
Drehzahl der Spindel ((r/min):
4 bis 800 r/min
Gegenüberstellen des Kopfdurchmessers:
750 mm
Maximaler Fahrverlauf der Achse X/Y/Z:
1600/1400/2000 mm
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Set
Preis
Verhandlungsfähig
Verpackung Informationen
Standard -Holzpaket, die für Langstrecken -Meerfracht geeignet ist
Lieferzeit
30-45 Tage
Versorgungsmaterial-Fähigkeit
20 Sätze/Sätze pro Monat
Beschreibung des Produkts

TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine 0

Produktbeschreibung
TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine Horizontale Bohrmaschinen
PLC Horizontale Bohr- und Fräsmaschine TPX6113 Schwere horizontale Fräs- und Bohrmaschine mit Digitalanzeige
Die horizontalen Fräs- und Bohrmaschinen der TPX-Serie basieren auf einem klassischen Design und eignen sich für das Grob- und Feinbohren sowie für das Fräsen großer und kastenförmiger Komponenten. Sie zeichnen sich durch das Bohren von Innenbohrungen, das Zylindrische Drehen und das Nuten durch Radialvorschub der Planscheibe aus. Eine optische 4x90-Positioniervorrichtung ermöglicht die Bearbeitungsgenauigkeit beim Drehen großer Werkstücke. Die präzisen digitalen Messsysteme gewährleisten die Genauigkeit der Koordinaten und der Linearisierung.
Produktmerkmale
TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine 1

Hochwertige Spindel

Der Drei-Schicht-Mechanismus gewährleistet eine hohe Rotationsgenauigkeit und die Drei-Punkt-Auflage bietet hohe Steifigkeit und Genauigkeit.
TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine 2

Benutzerfreundliches Layout

Das hängende Bedienfeld bietet eine flexible und bequeme zentrale Bedienung. Die hydraulische Vorwahl steuert die Drehzahl und den Vorschub.
TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine 3

Genaue und stabile optische Ausrichtung

Die 4×90 optische Positioniervorrichtung der Arbeitstische gewährleistet eine hohe Positioniergenauigkeit und einen hochpräzisen Umschlag.
TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine 4

Elektrohydraulische Verriegelung

Alle beweglichen Komponenten verfügen über elektrohydraulische Verriegelungen. Nur eine Komponente bewegt sich, während die anderen automatisch eingespannt werden.
TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine 5





Werkstückbeispiel:
Flanschkomponente
Produktdetails

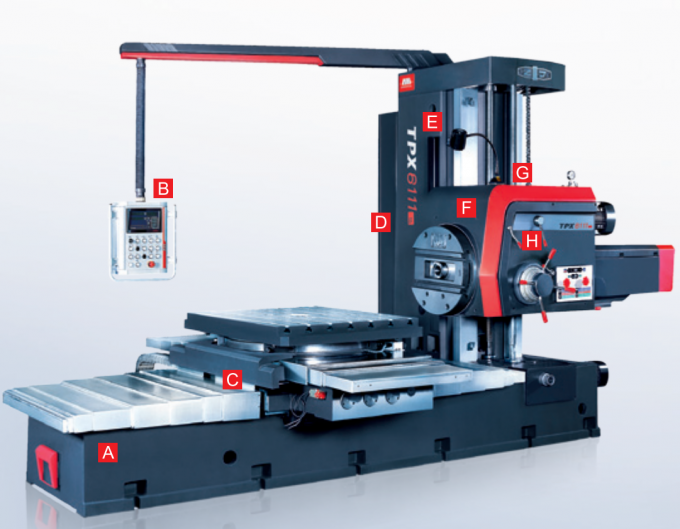

TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine 6
TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine 7

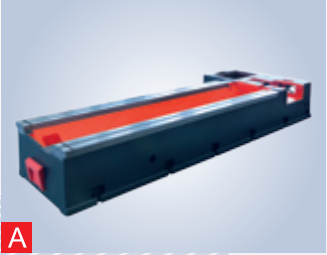

BettUnsere hochwertigen Gussteile verfügen über polierte und gehärtete Führungen. Die Gussteile sind innen verstärkt, um Steifigkeit und Stabilität zu maximieren.
TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine 8
BedienfeldErhältlich in hängender oder schwenkbarer Ausführung, ist das Bedienfeld einfach zu bedienen und reduziert die Ermüdung des Bedieners.
TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine 9
Internes DesignEinfach zu installieren, stabil und präzise mit einer vollständig geschlossenen Struktur, um das Eindringen von Öl, Kühlmittel und Spänen zu verhindern.
TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine 10

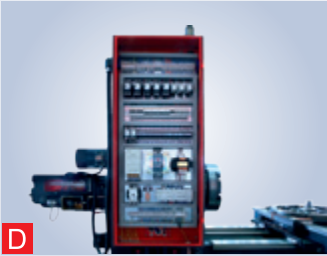

SteuerungssystemPLC
TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine 11
SäuleHergestellt aus hochwertigen Gussteilen mit geschliffenen und gehärteten Führungen, unterstützt das optimierte Konstruktionsdesign problemlos die Montage
TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine 12

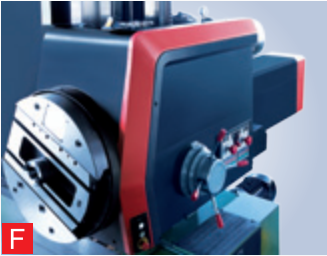

SchutzgehäuseGeschweißte hochwertige Stahlplatten bilden eine ausgezeichnete Schutzhülle.
TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine 13
HydrauliksystemDer Druck wird über ein Überdruckventil eingestellt. Variable Geschwindigkeit wird über ein Drehventil erreicht.
TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine 14

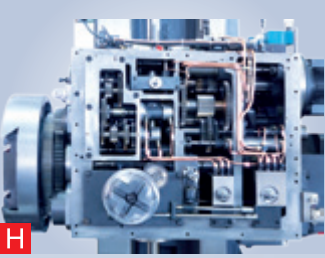

SpindelstockDie primäre Drehzahl wird über Schalter am Spindelstock selbst gesteuert, eine Vielzahl von Drehzahlen ist möglich
Produktparameter
Artikel
Einheit
TPX6113
TPX6113/2




Spindel
Durchmesser
mm
φ130
φ130
Kegel

Metrisch 80(ISO7:24No50)
Metrisch 80(ISO7:24No50)
Max. Drehmoment
N.m
3136
3136
Max. Axialschub
N
31360
31360
Drehzahleinstellungen

24
24
Drehzahlbereich
U/min
4-800
4-800
Hauptmotorleistung
kW
15
15

Planscheibe
Max. Drehmoment
N.m
4900
4900
Durchmesser
mm
Φ750
Φ750
Drehzahlbereich
U/min
2.5-125
2.5-125
Drehzahleinstellungen

18
18


Arbeitstisch
Abmessungen
mm
1600×1400
1600×1400
Max. Last
kg
8000
10000
T-Nut-Größe
mm
28
28
T-Nut-Anzahl

9
11






Bearbeitungsbereich
X-Achse max. Verfahrweg
mm
1600
2000
Y-Achse max. Verfahrweg
mm
1400
1800
Z-Achse max. Verfahrweg
mm
2000
2000
W-Achse max. Verfahrweg (Spindel)
mm
900
900
U-Achse max. Verfahrweg (Planscheibenschlitten)
mm
250
250
B-Achse Drehwinkel
°
360
360
Min. Abstand zwischen Spindelmitte und Arbeitstisch
mm
0
0


Vorschub
Eilgang
mm/min
X/Y/Z/W:2500
X/Y/Z/W:2500
Vorschubbereich der Achse pro Spindelumdrehung
mm/Umdr.
0.05-8/0.01-2(X/Y/Z/W)
0.05-8/0.01-2(X/Y/Z/W)


Genauigkeit
Lineare Messwertgenauigkeit (X/Y/Z-Achse)
mm
0.005
0.005
Lineare Messwertgenauigkeit (B-Achse)
°
0.001
0.001

Allgemeine Spezifikationen
Abmessungen (L×B×H)
mm
6995x3647x3442
7030x4665x3800
Maschinengewicht
kg
24000
28000

UNSER SERVICE

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1. Jedes Teil muss geprüft werden
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Prüfpositionen
4. Musterbearbeitung jeder Maschine
5. 72 Stunden Probelauf vor Auslieferung

Warum uns wählen
 ◆ Top-Qualitätsgefühl, Kundenwünsche stehen an erster Stelle
◆ 30+ Jahre F&E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Entwicklungskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung des Mechanismus gemäß Ergonomie und einfacher Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, kostengünstige Wartung, keine Beeinträchtigung der Produktion
Über uns
TPX6113 Automatische horizontale CNC-Bohr- und Fräsmaschine 15
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschinen, vertikale Bearbeitungszentren, horizontale Bearbeitungszentren, Portalbearbeitungszentren, Fünf-Achsen-Bearbeitungszentren, Dreh-Fräs-Zentren und verschiedene andere CNC-Geräte. Wir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Spitzenniveau erreicht.
Unsere Fabrik hat über 80 Jahre Geschichte in der Herstellung von Werkzeugmaschinen. Die erste Drehmaschine, Bohrmaschine und Bohrmaschine wurden alle hier geboren. Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China. Werkzeugmaschinenprodukte decken Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industrien ab. Wir haben uns die Aufgabe gesetzt, unseren Kunden auf der ganzen Welt Werkzeugmaschinen mit führender Technologie, hoher Qualität und gutem Service anzubieten!

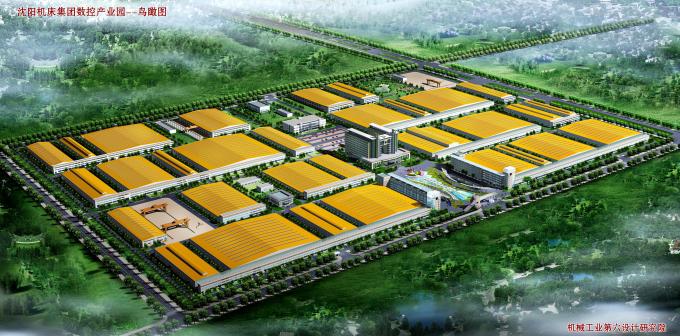

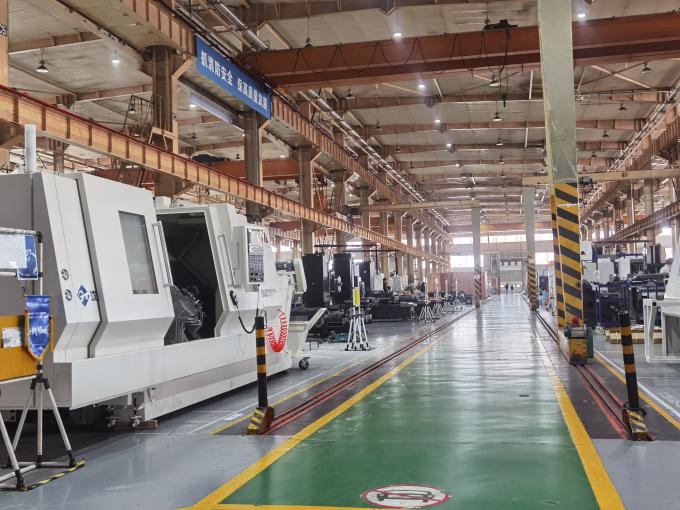

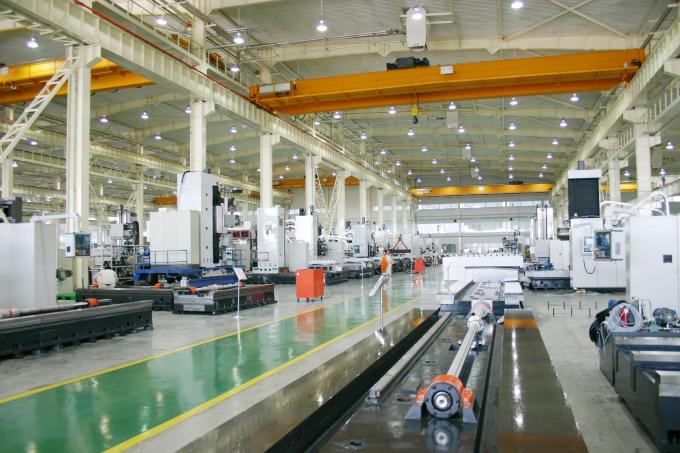

Unsere Fabrik
