12 Meter Universal Heavy Duty Manual Lathe CW61100 Big Spindle Bore 130mm Metal Horizontal Turning Lathe

12 Meter Universal Heavy Duty Manual Lathe CW61100 Big Spindle Bore 130mm Metal Horizontal Turning Lathe

Universal Heavy Duty Manual Lathe

Horizontal Heavy Duty Manual Lathe

Metal Horizontal Turning Lathe

Herkunftsort:

China

Markenname:

HD

Zertifizierung:

CE ISO

Modellnummer:

CW61125

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Marke:
HD
Typ:
CW61125
Produktname:
Schwere Handdrehmaschine
Max.Swing-Durchmesser über dem Bett:
1250 mm
Max.Swing-Durchmesser über dem Wagen:
900 mm
Breite des Betts:
970 mm
Max.Länge des Werkstücks:
1000mm-15000mm
Spindelbohrungsdurchmesser:
φ130mm
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Set
Preis
Verhandlungsfähig
Verpackung Informationen
Holzpaket Standard für den Seeschifffahrt
Lieferzeit
30 Tage
Versorgungsmaterial-Fähigkeit
50 Sätze pro Monat
Beschreibung des Produkts

12 Meter Universal Heavy Duty Manual Lathe CW61100 Big Spindle Bore 130mm Metal Horizontal Turning Lathe 0

Produktbeschreibung:

12 Meter Universal Heavy Duty Manual Drehmaschine CW61100 Große Spindelbohrung 130mm Metall Horizontal Drehmaschine
Mit einem super Rotationsdurchmesser von 1,25 Metern und einer Tragfähigkeit von bis zu 10 Tonnen ist sie speziell für übergroße Werkstücke wie Minenschächte, Schiffskurbelwellen und Windkraftflansche konzipiert! Integriertes Gusseisenbett + RC52 gehärtete Führungsschiene, vibrations- und verschleißfest, mit einer um 30 % längeren Lebensdauer. Unterstützt die Vollfunktionsdrehung von metrischen/imperialen/Modul-/Durchmesser-Gewinden, integrierte hydraulische Bremse + stufenlose Drehzahländerung, effizienter und sicherer Betrieb. Das optionale verlängerte Bett kann auf 15 Meter verlängert werden, und die Einzelmaschine kann die Bearbeitungsprobleme von superlangen Werkstücken in den Bereichen Energie und Luftfahrt lösen!

Produktdetails:

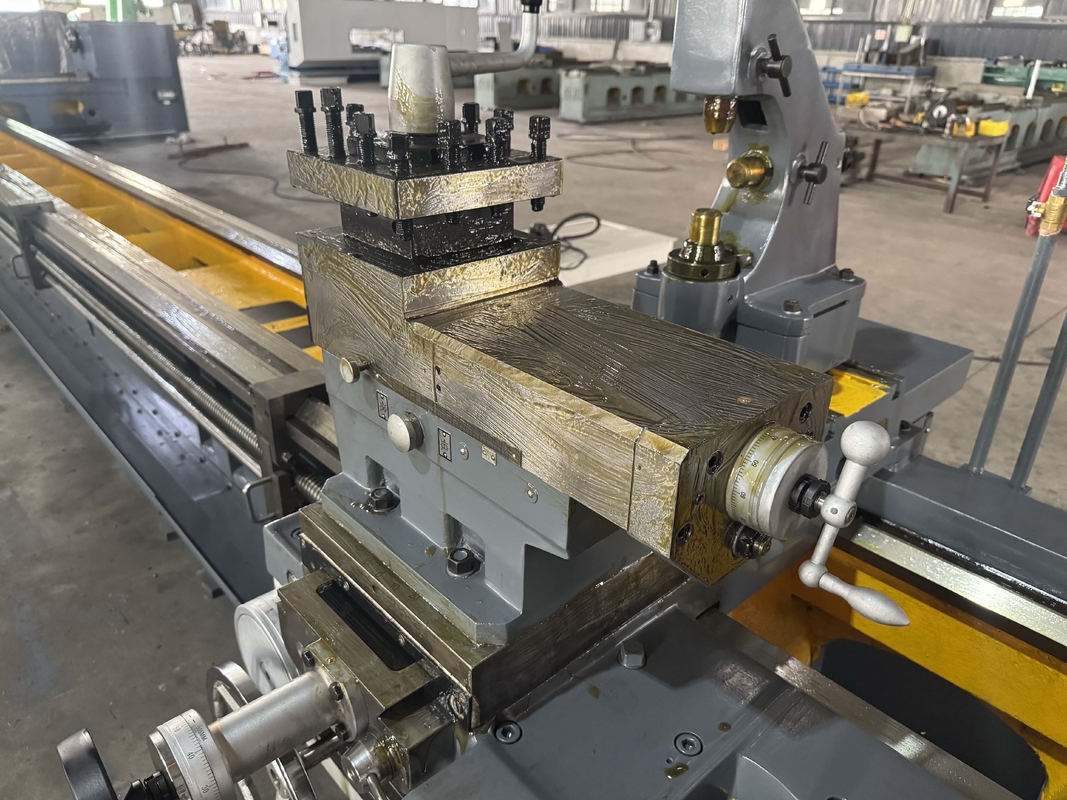

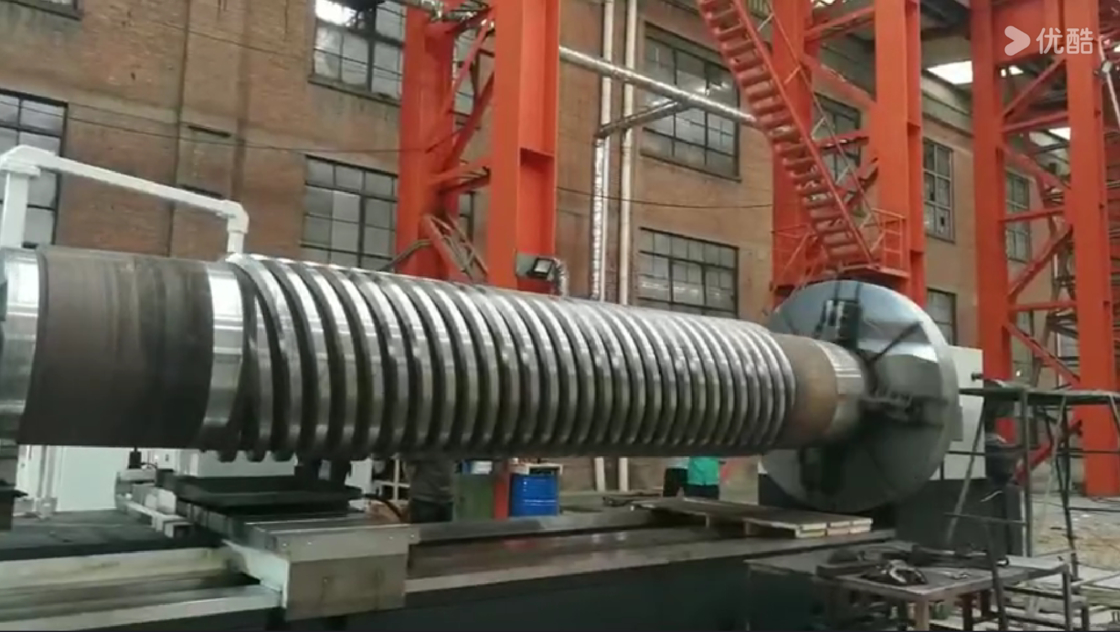

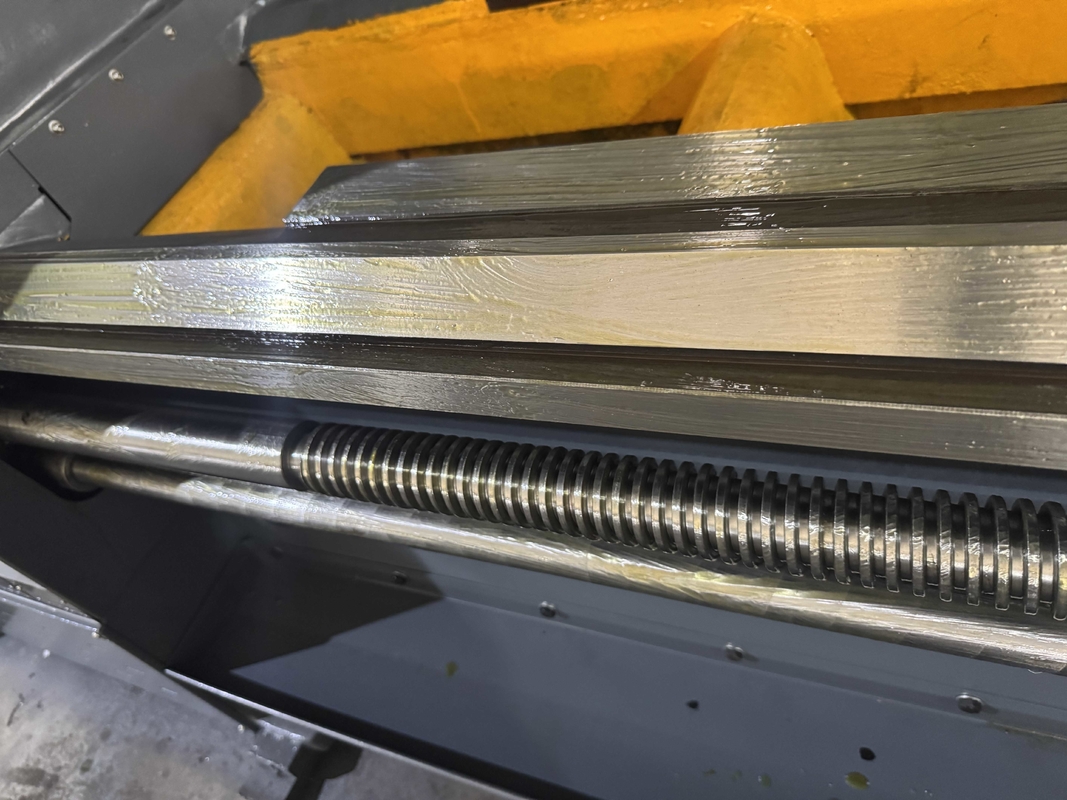

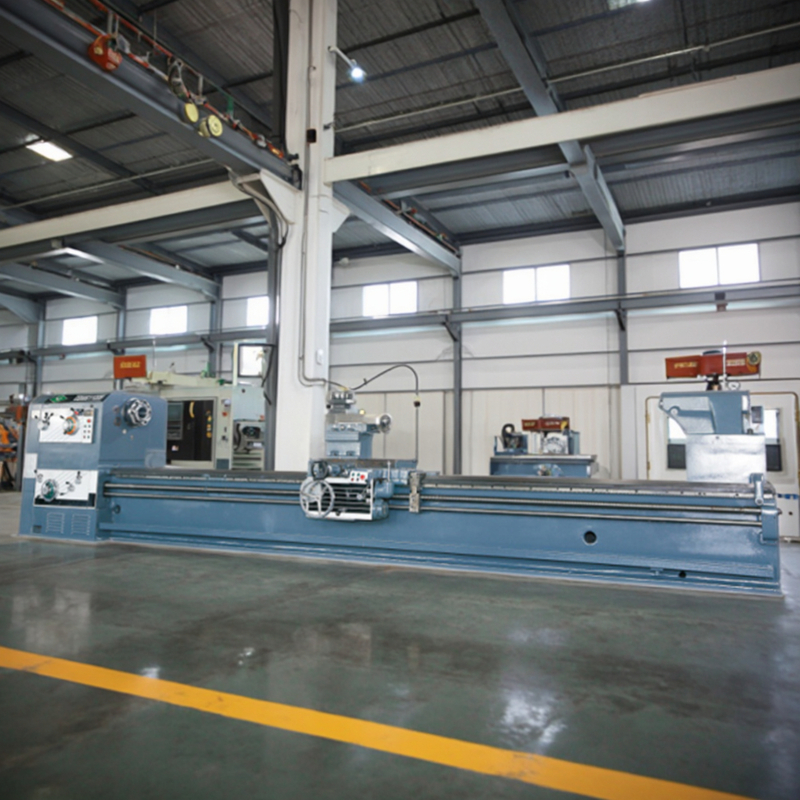

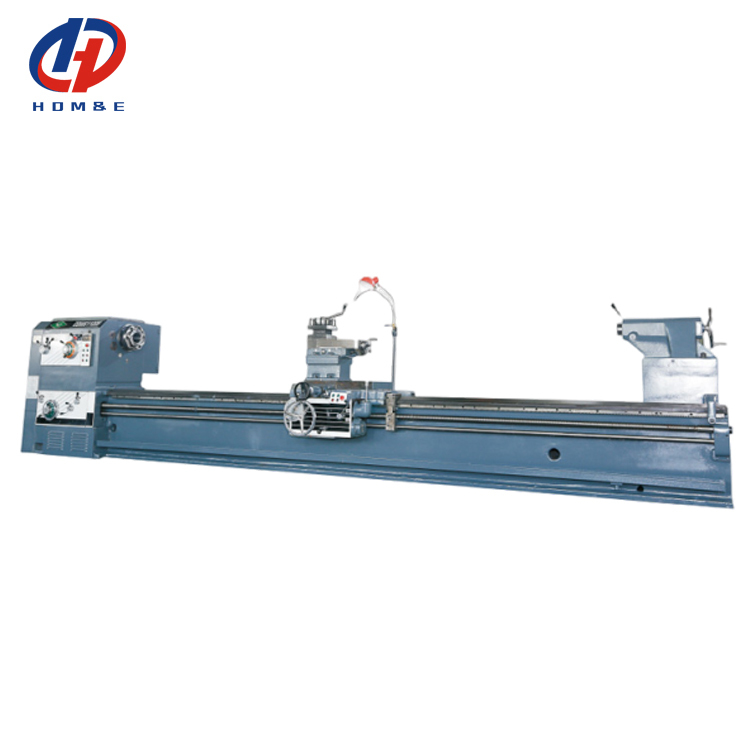

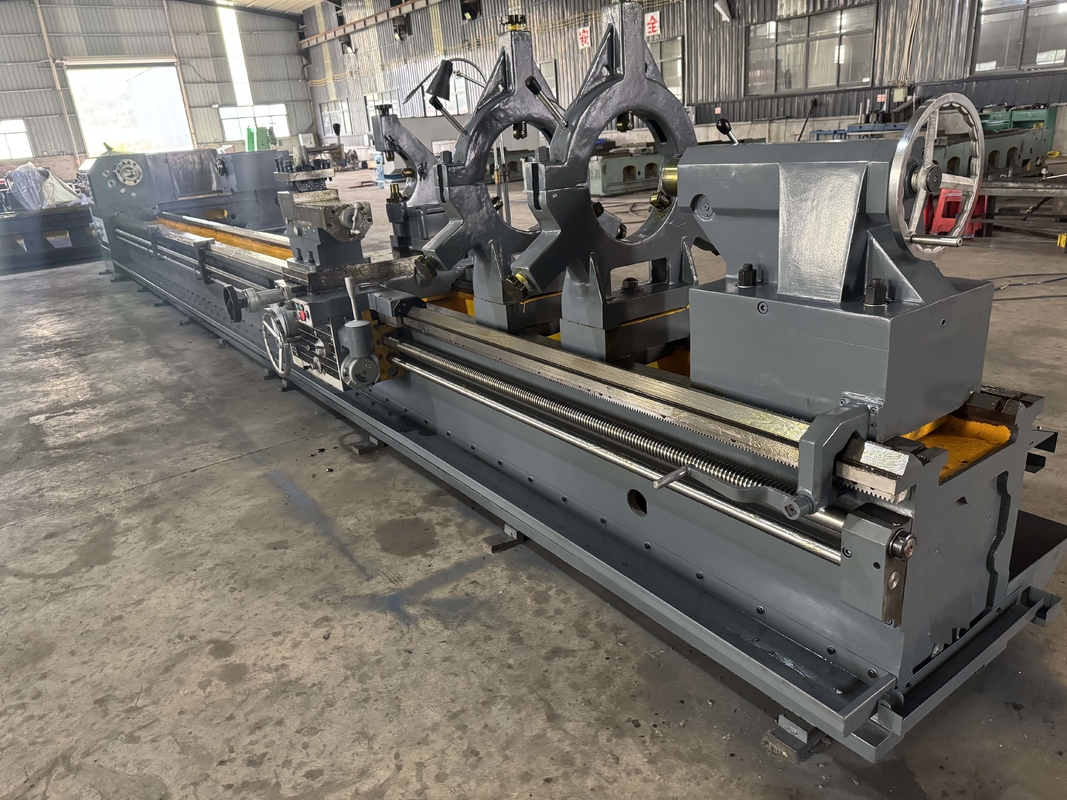

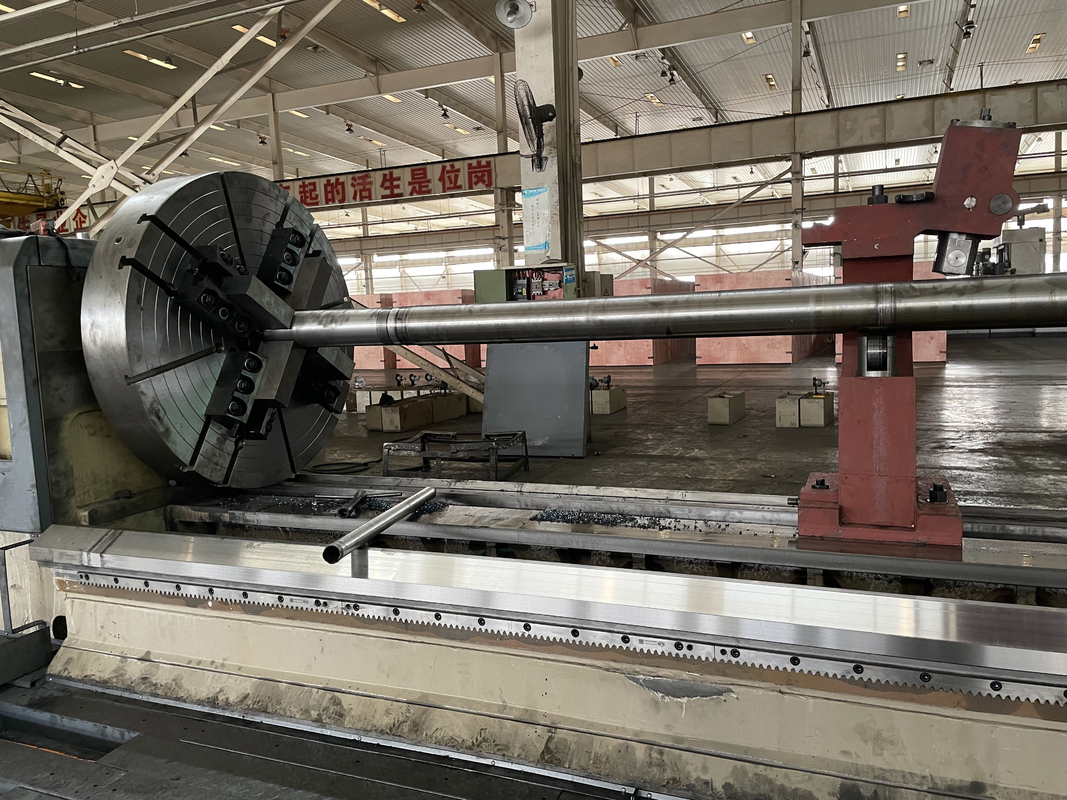

12 Meter Universal Heavy Duty Manual Lathe CW61100 Big Spindle Bore 130mm Metal Horizontal Turning Lathe 1

12 Meter Universal Heavy Duty Manual Lathe CW61100 Big Spindle Bore 130mm Metal Horizontal Turning Lathe 212 Meter Universal Heavy Duty Manual Lathe CW61100 Big Spindle Bore 130mm Metal Horizontal Turning Lathe 3

12 Meter Universal Heavy Duty Manual Lathe CW61100 Big Spindle Bore 130mm Metal Horizontal Turning Lathe 412 Meter Universal Heavy Duty Manual Lathe CW61100 Big Spindle Bore 130mm Metal Horizontal Turning Lathe 5

12 Meter Universal Heavy Duty Manual Lathe CW61100 Big Spindle Bore 130mm Metal Horizontal Turning Lathe 612 Meter Universal Heavy Duty Manual Lathe CW61100 Big Spindle Bore 130mm Metal Horizontal Turning Lathe 7

12 Meter Universal Heavy Duty Manual Lathe CW61100 Big Spindle Bore 130mm Metal Horizontal Turning Lathe 812 Meter Universal Heavy Duty Manual Lathe CW61100 Big Spindle Bore 130mm Metal Horizontal Turning Lathe 9

Produktparameter:

Projekt
Hauptparameter
Einheit
CW61100
CW61125



Plus Arbeitslüfter herum
Max. Schwung über Bett
mm
1000
1250
Max. Schwung über Schlitten
mm
660
900
Max. Werkstücklänge
mm
1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000
1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000
Max. Schnittlänge
mm
850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850
850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850
Zwei obere max. Tragfähigkeiten
kg
10000(15000)
10000(15000)




Spindel
Spindelbohrung
mm
130
130
Konusbohrung in der Spindel
mm
1:20(140 Metrisch)
1:20(140 Metrisch)
Hauptloch in der Spindel
ISO
A2-15
A2-15
Durchmesser der vorderen Lagerposition der Spindel
mm
220
220
Anzahl der Spindeldrehungen und -drehzahlen
U/min
21 Arten
3.15-315
21 Arten
3.15-315
Anzahl der Spindelumkehrungen und -drehzahlen
U/min
21 Arten
5-400
21 Arten
5-400
Leistung des Hauptmotors
kW
22
22(30)
Manueller Futterdurchmesser
mm
500
1000


Bettstruktur
Breite des Betts
mm
970
970
Bettstruktur
mm
Ganzes Bodengestell
Ganzes Bodengestell
Seitenvorschub
mm
730
730
Vertikalvorschub
mm
1000-15000
1000-15000
Schnelle horizontale/vertikale Bewegung
m/min
4/8
4/8







Eingabe zum Lüfter
Längsvorschübe 64 Arten
mm/(in/U)
0.1~12
0.1~12
Querverschübe 64 Arten
mm/(in/U)
0.05~6
0.05~6
64 Vorschubgeschwindigkeiten am oberen Werkzeugrevolver
mm/(in/U)
0.025-3
0.025-3
Metrische Gewinde 56 Arten
mm
1~120
1~240
Whitworth-Gewinde 56 Arten
tpi
30-1/4
30-1/4
Modulgewinde 53 Arten
mm
0.5~60
0.5~60
Diametralgewinde 24 Arten
D.P.
60-0.5
60-0.5
Das Verhältnis der Vorschubgeschwindigkeit des oberen Werkzeughalters zur Längsvorschubgeschwindigkeit
mm
1/4
1/4
Gewindesteigung der Werkzeugmaschine
mm
12
12
Schnelle Motorleistung
kW
1.5
1.5


Reitstock
Durchmesser der Reitstockhülse
mm
200(260)
160(220)
Reitstockschaftweg
mm
300
300
Reitstockhülsenkonus
mm
Morse 20
Morse 20
Oberer Socker-Konus (metrisch)
metrisch
Nummer 6
Nummer 6






Werkzeugträger
Werkzeughalterform
Typ
vertikale 4 Stationen
vertikale 4 Stationen
Schnittwerkzeug-Querschnittsabmessungen
Typ
45×45
45×45
Drehwinkel des Werkzeughalters

±90°
±90°
Max. seitlicher Weg des unteren Werkzeughalters
mm
500
500
Max. seitlicher Weg des oberen Werkzeughalters
mm
300
300
Schnelle vertikale/horizontale Bewegungsgeschwindigkeit des Werkzeughalters
mm
3740/1870
3740/1870
Schnelle Bewegungsgeschwindigkeit des kleinen Werkzeughalters
mm/min
935
935
Kühlung Pumpenmotorleistung
mm/min
0.125
0.125



Prüfpositionen
Bearbeitungsgenauigkeit
kW
IT6/IT7
IT6/IT7
Bearbeitungsrundheit
Stufe
0.008
0.008
Bearbeitungsrundlauf des Werkstücks
mm
0.03/300
0.03/300
Bearbeitungsplanheit des Werkstücks
mm
0.033/500
0.033/500
Rauheit
mm
Ra1.6
Ra1.6
Spindelendfläche
mm
0.008
0.008
Standardzubehör der Werkzeugmaschine:Spindel- und Reitstock-Oberhülse: Φ1000 Vierbackenfutter: Einstell-Distanzstück; Ankerbolzen; Kühlwassertank.
Hinweis: 3000 mm und mehr 3000 mm mit 50-600 mm Mittelrahmen; Φ50-250 mm Werkzeughalter

Optionales Zubehör:Φ1250 Vierbackenfutter: Φ250-800 mm Mittelrahmen
