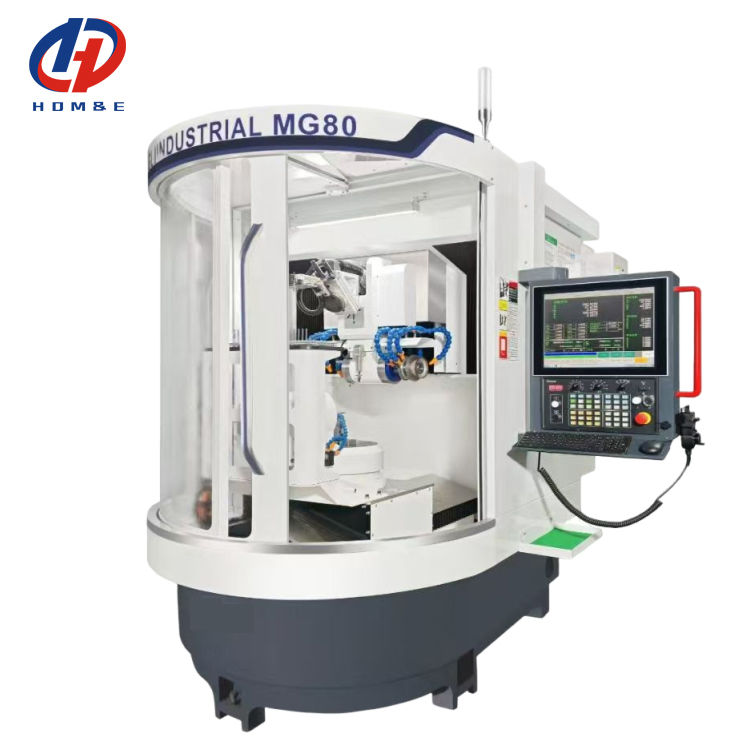

Hochpräzise CNC-Fünf-Achsen-Werkzeugschleifmaschine MG80 Fünf-Achsen-Werkzeugschleifmaschine
Einzelheiten zum Produkt
| Marke: | HD | Typ: | Mg80 |
|---|---|---|---|
| Produktname: | Fünf-Achsen-CNC-Werkzeugschleifmaschine | ||
| Hervorheben |
CNC-Fachwerkzeugschleifmaschine mit 5 Achsen,Schleifmaschine mit fünf Achsen,Schwere 5-Achsen-Werkzeugschleifmaschine |
||
Beschreibung des Produkts
Beschreibung des Produkts:
Hochpräzise CNC-Fünf-Achsen-Werkzeugschleifmaschine MG80 Fünf-Achsen-Werkzeugschleifmaschine
Diese 5-Achsen-Werkzeugschleifmaschine verfügt über hohe Präzision und hohe Leistung. Ausgestattet mit einem fortschrittlichen CNC-System ermöglicht sie eine 5-Achsen-Verknüpfung für komplexe Werkzeugbearbeitung.mit einem stabilen Bett und einer hochpräzisen Schleifradspindel, eignet sich für die Produktion und das Nachschleifen von Fräsmaschinen, Bohrmaschinen und verschiedenen Werkzeugen und bietet Effizienz und Genauigkeit.
1Das System ist sicher, stabil, komfortabel und gegen elektromagnetische Störungen beständig.Die Programmübertragung zwischen CNC und PC erfolgt über Ethernet-Schnittstelle und USB3.0, mit der kürzesten Bearbeitungsvorbereitungszeit und einem Klickstart, so dass die Produktivität erheblich verbessert werden kann.

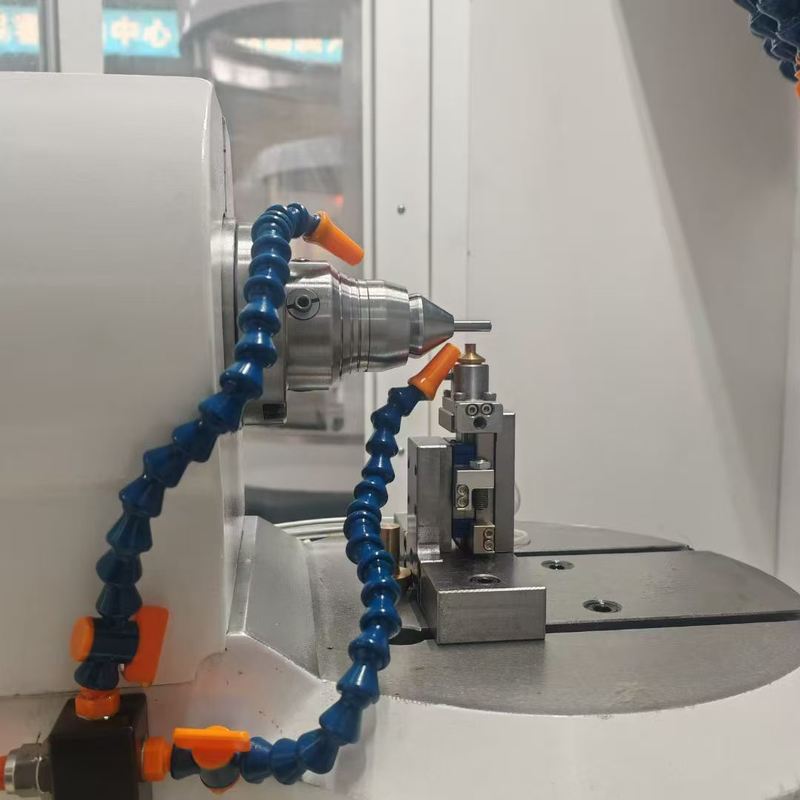

2"Es ist mit einer 3D-Simulationssoftware ausgestattet, um die notwendigen Parameter der Werkzeugverarbeitung im Dialogfeld anzuzeigen.Die Werkzeugsimulation kann die 3D-Grafik des Werkzeugs und die Schleifschritte der Werkzeugmaschine anzeigen..(Jeder Schleifschritt mit unterschiedlichen Farben unterscheiden) Verwenden Sie die Kollisionsschutzfunktion der Software, um das Kollisionsphänomen im eigentlichen Verfahren zu vermeiden.Auswählen des entsprechenden Software-Moduls kann eine Vielzahl von Werkzeugen verarbeiten, durch die Sonde, um die automatische Zyklusmessung des Werkstücks und die Verschleißkompensation des Werkzeugs zu realisieren, die Werkzeuge herstellen und Werkzeuge reparieren und schärfen kann.
3Schweres Design, hohe Leistung, geschlossene Struktur des Portals, gute Steifigkeit, hohe Festigkeit, gute Stabilität.
4Original importierte Schraube, Führungsschiene, Achse A, C für DD-Motor Hochpräzisionsdrehscheibe, DD-Motor kann ohne Lücken drehen, um R zu gewährleisten Winkelgenauigkeit, starke Empfindlichkeit, gute Stabilität,Verbesserung der Werkzeugschleifgenauigkeit und Verarbeitungseffizienz.
5Die X/Y-Achse ist ein linearer Motor mit einer hochpräzisen Gitterlinie, die den Verschleiß der Bauteile erheblich reduziert, eine höhere Genauigkeit, eine schnellere Reaktion und eine höhere Verarbeitungsleistung bietet.

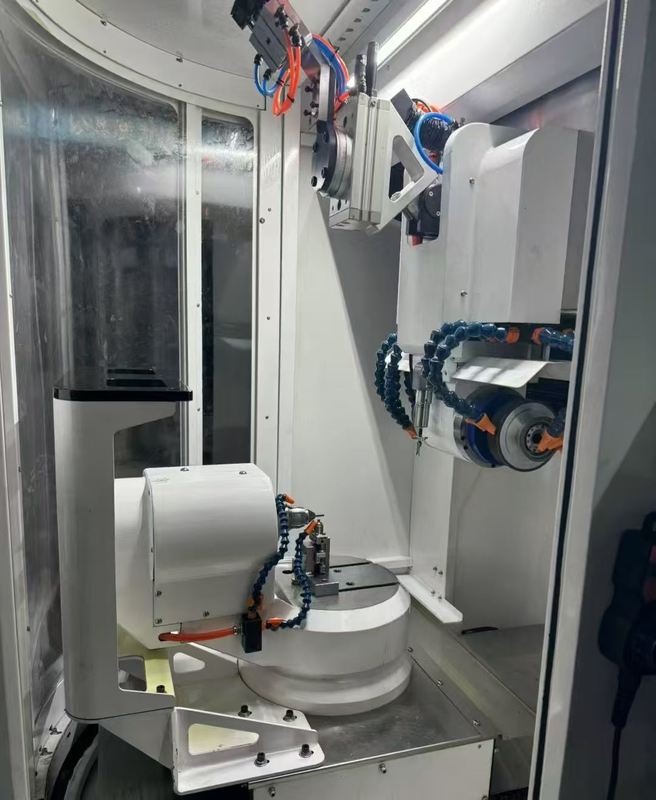

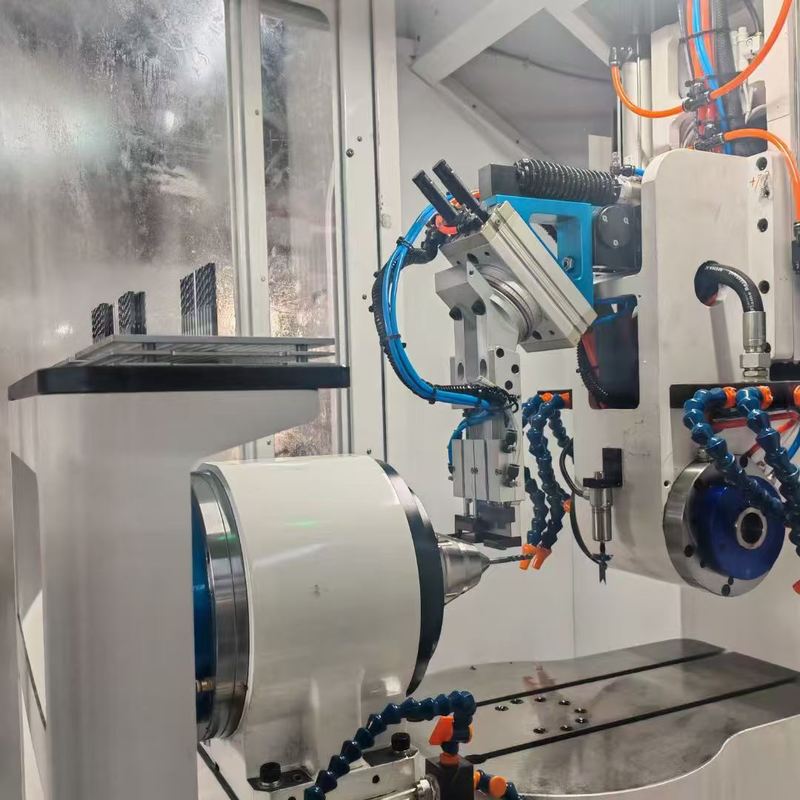

6Nach den Bedürfnissen des Benutzers kann ein präziser sechsachsiger mechanischer Arm oder eine selbstgebaute Lade- und Entladevorrichtung ausgewählt werden, um das automatische Laden und Entladen zu realisieren.Automatische Betankung und Produktverarbeitung können durch unbemannten Betrieb gleichzeitig durchgeführt werden, was die Produktionseffizienz der Werkzeugschleifmaschine erheblich verbessert.
7Die elektrische Spindel mit doppelter Verlängerung, großem Drehmoment und starker Schleifkraft kann mit 6-8 Schleifrädern ausgestattet werden.mit einer Breite von mehr als 20 mm,.
8Ausgestattet mit Mittel und einfacher Stütze für die langen Werkzeugproduktion.

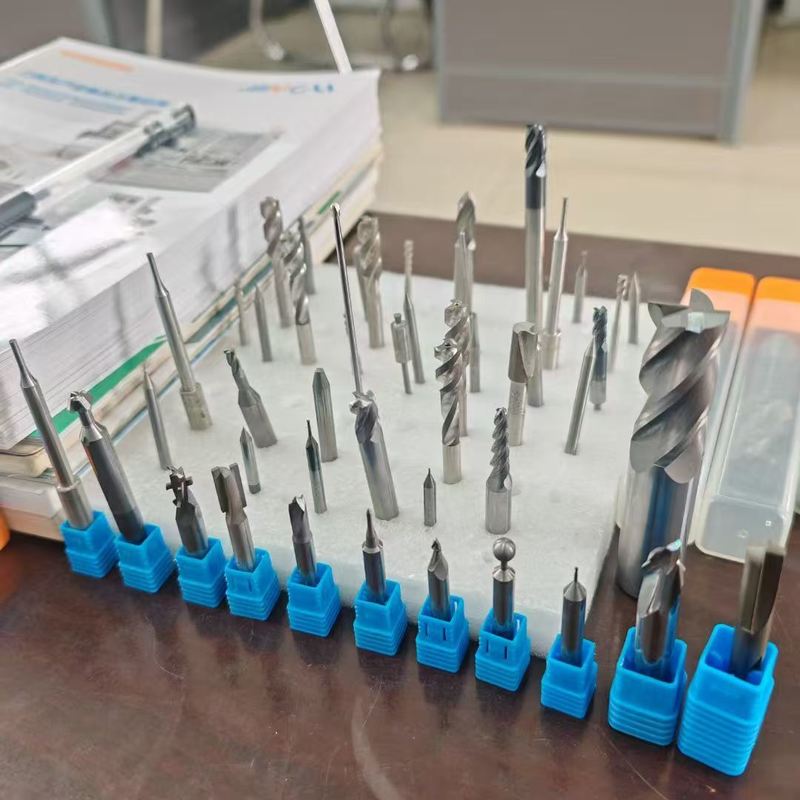

Anwendungsbereiche:
1Verarbeitungsmaterialien: Hochgeschwindigkeitsstahl, Karbid und rostfreier Stahl usw.
2"Reimer-Typ: Gerader Rillen-Reimer, spontaner gerader Rillen-Reimer, spiraler Reimer, spontaner spiraler Reimer.
3"Typ der Bohrmaschine: Geradebohrmaschine, Spiralbohrmaschine, Geradebohrmaschine, Spiralbohrmaschine"
4"Flachkopf-Messer, Spitzkopf-Flachkopf-Messer, rundes Nassstrickwerk, Tavernose-Messer, Kugelkopf-Messer, Spitzkopf-Messer.
5"Verschiedene Standard- und Nichtstandardwerkzeugverarbeitungen.
Produktparameter:
| Modell | Einheit | MG300 | MG200 | MG100 | MG80 |
| Fahrt auf der X-Achse | mm | 950 | 800 | 600 | 500 |
| Fahrt auf der Y-Achse | mm | 520 | 400 | 350 | 300 |
| Fahrt auf der Z-Achse | mm | 250 | 220 | 200 | 200 |
| Schritt der Achse A | Kontinuierlich 360° | Kontinuierlich 360° | Kontinuierlich 360° | Kontinuierlich 360° | |
| Fahrt auf der C-Achse | - Nein. | ± 180° | ± 180° | ± 180° | ± 180° |
| Positionsgenauigkeit der Achse X/Y/Z | mm | 0.005 | 0.005 | 0.005 | 0.005 |
| Wiederholung der Positionierungsgenauigkeit der XYZ-Achse | mm | 0.003 | 0.003 | 0.003 | 0.003 |
| Positionsgenauigkeit der A/C-Achse | ±5 Arc Sek | ±5 Arc Sek | ±5 Arc Sek | ±5 Arc Sek | |
| Wiederholungsgenauigkeit der A/C-Achse | ±2 Arc Sek | ±2 Arc Sek | ±2 Arc Sek | ±2 Arc Sek | |
| Nennleistung der Spindel | kW | 24 kW | 18 kW | 10 kW | 7.5 kW |
| Drehzahl der Spindel | Umdrehungen pro Minute | 0-6000 | 0-6000 | 0-6000 | 0-5000 |
| Modell der Schleifradstange | HSK50E | HSK50E | HSK50E | HSK50E | |
| Anzahl der installierbaren Schleifräder | Stück | 6 bis 8 | 6 bis 8 | 6 bis 8 | 6 bis 8 |
| Maximaler Durchmesser des Schleifrads | mm | 150 | 150 | 150 | 150 |
| Taper des Werkzeughalters des Werkstücks | USE Gefahrenabweichung | USE Gefahrenabweichung | USE Gefahrenabweichung | W25/20 | |
| Maximale Schleiflänge | mm |
Länge der Klinge:260, Gesamtlänge:300 |
Länge der Klinge:160, Gesamtlänge:200 |
Länge der Klinge:70, Gesamtlänge:100 |
Länge der Klinge:45, Gesamtlänge:80 |
| Mindestdurchmesser des Handgriffes des Werkstücks | mm | 3 | 3 | 3 | 3 |
| Höchstdurchmesser des Handgriffes des Werkstücks | mm | 32 | 20 | 12 | 8 |
| Mindestdurchmesser der Schnittkante des Werkstücks | mm | 1 | 1 | 0.5 | 0.5 |
| Höchstdurchmesser des Werkstücks | mm | 200 | 150 | 100 | 100 |
| Arbeitsluftdruck | MPa | 0.6 bis 0.8 | 0.6 bis 0.8 | 0.6 bis 0.8 | 0.6 bis 0.8 |
| Kühlmitteldurchfluss | L/min | 85 | 85 | 85 | 85 |
| Gesamtleistung der Ausrüstung | 35 kW ((dreiphasige AC380V) | 25KW ((dreiphasige AC380V) | 20 kW ((dreiphasige AC380V) | 15 kW ((dreiphasige AC380V) | |
| Länge * Breite * Höhe | mm | 2500*2500*2500 | 2200*2500*2200 | 2100*2200*2400 | 2000*1900*2180 |
| Bruttogewicht der Ausrüstung | T | 6 | 5 | 4 | 3.5 |
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
