Präzisions-CNC-Drehmaschine HTC30Q CNC-Drehzentrum SMTCL Horizontal-Schrägbett-CNC-Drehmaschine

Präzisions-CNC-Drehmaschine HTC30Q CNC-Drehzentrum SMTCL Horizontal-Schrägbett-CNC-Drehmaschine

Hohe Präzision

CNC-Drehzentrum

Hohes Kosten-Leistungs-Verhältnis

Place of Origin:

CHINA

Markenname:

SMTCL

Zertifizierung:

CE ISO certification

Model Number:

HTC 30Q

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Markenname:
SMTCL
Model Number:
HTC30Q
Key word:
Horizontal CNC Lathe
Max.cutting dia.:
300mm
Maximum cutting length:
500mm
Max.swing dia. over bed:
420mm
Max.swing dia.over bed gap:
280mm
Spindle speed:
4500rpm
Zahlungs- und Versandbedingungen
Minimum Order Quantity
1
Packaging Details
The wooden case,Tin trunk ,Other seaworthy packing
Delivery Time
45-60 days
Payment Terms
T/T,L/C,,Western Union
Supply Ability
50 sets per month
Beschreibung des Produkts

Präzisions-CNC-Drehmaschine HTC30Q CNC-Drehzentrum SMTCL Horizontal-Schrägbett-CNC-Drehmaschine 0

Beschreibung des Produkts:

Präzision CNC Drehmaschine HTC30Q CNC Drehzentrum SMTCL Horizontales Schrägbett CNC Drehmaschine
HTC30Q CNC Drehmaschine: verfügt über ein 30° starres trapezförmiges Bett für Stabilität, eine Spindel mit hohem Drehmoment und einen hydraulischen 8-Stations-Turm. Optimiert für das präzise Drehen von Stahl, Gusseisen und Nichteisenmetallen.Hochgeschwindigkeits-X/Z-Achsen (30 m/min).
HTC16H/30H CNC-Drehmaschinen nehmen eine kleine Fläche ein und eignen sich für die hochpräzise Verarbeitung verschiedener kleinstgrößerer Teile, die die Verarbeitung von Automobilen, Lagern, Hardware,Medizinische und andere Industriezweige.

Eigenschaften des Produkts:

1"Hoch Effizienz"
◆ Hochgeschwindigkeit bei zwei Achsen
◆ Split-Servo-Schwanzstock
◆ Leistungsstarker Werkzeughalter
◆ Optionale Mehrsequenz-Integrierte Verarbeitung mit Unterspindel
2"Hoch Präzision"
◆ Hochpräzise vorgezogene Schraube
◆ Technologie zur Fehlerkompensation
◆ Quantifizierung von Prozessnormen
◆ Strenge Kontrollnormen
3,Hohe Steifigkeit
◆ Hochwertiges Gusseisenbett und andere Schlüsselgussmaterialien
◆ Große Spindel-Einheit
◆ Bogenförmige, sich nicht biegende Lücke im Bett
◆ Kleine Spindelstruktur

Einzelheiten des Produkts:

Präzisions-CNC-Drehmaschine HTC30Q CNC-Drehzentrum SMTCL Horizontal-Schrägbett-CNC-Drehmaschine 1
Schnelle Bewegungsgeschwindigkeit: 30 m/min
Der Servomotor ist durch eine Kupplung direkt an die Kugelschraube angeschlossen, wodurch die Zwischenverbindungen verringert und eine leere Übertragung erreicht wird.Die X- und Z-Achsen-Lenkleinen übernehmen importierte lineare Rollgeleiter, um eine hohe Steifigkeit zu gewährleisten, gute dynamische Leistung und Genauigkeit, erhöhen die Betriebsgeschwindigkeit und verbessern die Produktionseffizienz.



Präzisions-CNC-Drehmaschine HTC30Q CNC-Drehzentrum SMTCL Horizontal-Schrägbett-CNC-Drehmaschine 2

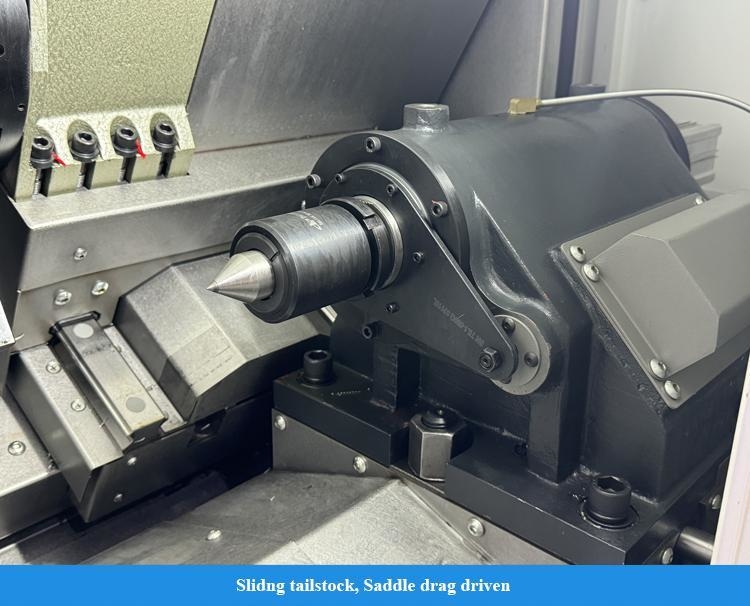

Split Servo Tailstock
Der Heckstock kann optional servodriven bewegt werden.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,, so dass sich der Heckstock schnell an das Werkstück nähert und ohne Aufprall strafft und in Echtzeit Feedback über die Spannungsposition geben kann.
Es wird ein oberes und unteres geteiltes Heckstock verwendet, das eine einfache Einstellung der Genauigkeit und eine Verbesserung der Wartungswirksamkeit bietet.
Präzisions-CNC-Drehmaschine HTC30Q CNC-Drehzentrum SMTCL Horizontal-Schrägbett-CNC-Drehmaschine 3
Doppel feststehende Vorspannungsstruktur
Die X-Achse entwickelt eine doppelte feste Stützkonstruktion und verwendet eine vorgezogene Schraube, um die vorgezogene Verformung und den Temperaturanstieg effektiv auszugleichen.Es arbeitet mit einer speziellen Dichtung Struktur, um den Temperaturanstieg der Schraube zu reduzieren, wodurch eine hohe Präzision und hohe Präzision der Werkzeugmaschinenzufuhrstabilität erreicht wird
Präzisions-CNC-Drehmaschine HTC30Q CNC-Drehzentrum SMTCL Horizontal-Schrägbett-CNC-Drehmaschine 4
Y-Achsenkonfiguration
Die optionale Y-Achsenkonfiguration, kombiniert mit einem BMT-betriebenen Turm, einer hochpräzisen C-Achsenstruktur und einer Vielzahl von angetriebenen Werkzeughaltern, ermöglicht eine komplexe Oberflächenbearbeitung mit einer Installation.
Präzisions-CNC-Drehmaschine HTC30Q CNC-Drehzentrum SMTCL Horizontal-Schrägbett-CNC-Drehmaschine 5

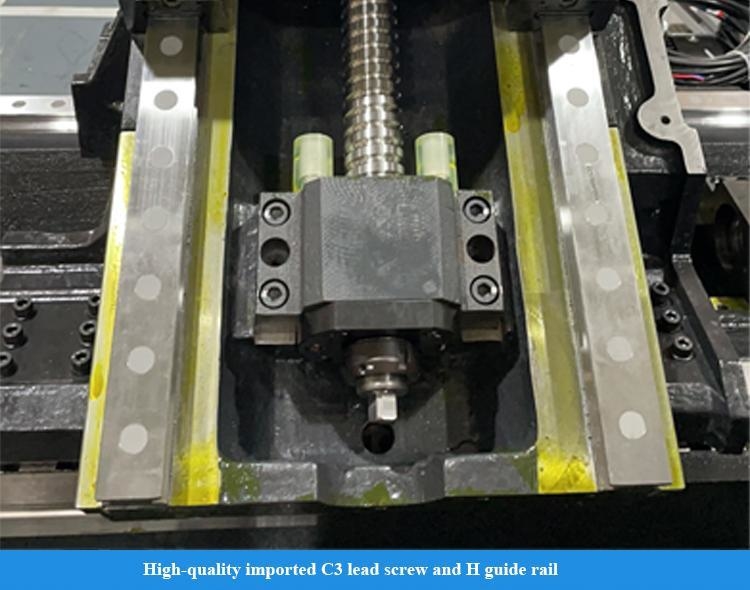

Hochpräzise Kugelschraube
Es verwendet hochwertige importierte C3-Schraube und H-Leitungsschiene und wird direkt von einem Servomotor angetrieben, um eine hervorragende Betriebsgenauigkeit zu erzielen.
Präzisions-CNC-Drehmaschine HTC30Q CNC-Drehzentrum SMTCL Horizontal-Schrägbett-CNC-Drehmaschine 6
Sattel gegen Biegen
Die Spannweite der Leitbahnen ist verhältnismäßig vergrößert, die Bewegungsstruktur optimiert,Der Hauptkörper des Sattels ist bogenförmig ausgelegt, um die allgemeine Steifigkeit wichtiger Komponenten zu gewährleisten..
Präzisions-CNC-Drehmaschine HTC30Q CNC-Drehzentrum SMTCL Horizontal-Schrägbett-CNC-Drehmaschine 7

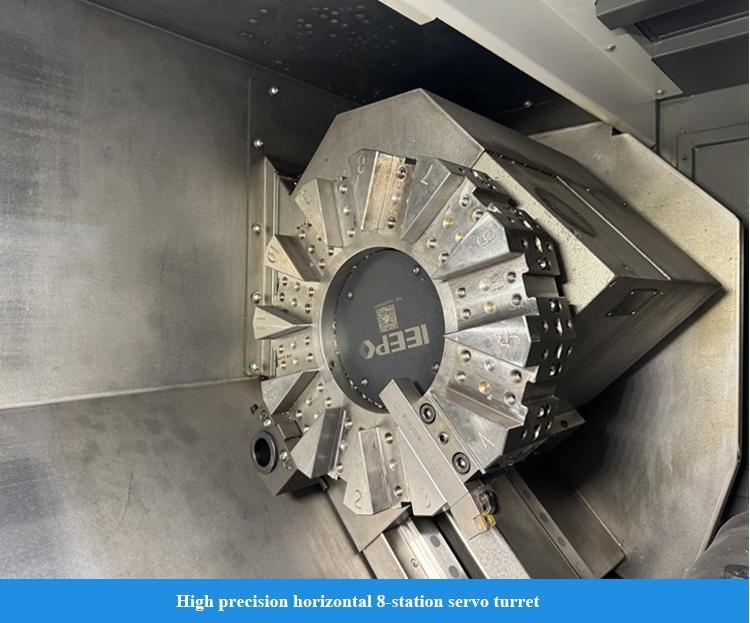

Effizienter Servo-Turm
Standard BMT-Schnittstelle, Verbindung mit hoher Steifigkeit; das Werkzeug wird durch die Schnittstelle DIN1809 angetrieben, die eine zuverlässige Übertragung und eine geringe Ausfallrate aufweist;der Antriebsmotor ist seitlich montiert und kompakt in der Struktur;Sie ist mit einer hochpräzisen C-Achse und einer Bremsvorrichtung ausgestattet, um eine hocheffiziente integrierte Verarbeitung von Drehen, Fräsen und Bohren zu erreichen.
Präzisions-CNC-Drehmaschine HTC30Q CNC-Drehzentrum SMTCL Horizontal-Schrägbett-CNC-Drehmaschine 8
Innenkühlwerkzeughalter
Optionales internes Kühlwerkzeughalter und Wasserauslass aus dem Werkzeugzentrum ermöglichen eine effiziente Chipentfernung während der inneren Bohrmaschinenbearbeitung und gewährleisten die Verarbeitungsqualität
Präzisions-CNC-Drehmaschine HTC30Q CNC-Drehzentrum SMTCL Horizontal-Schrägbett-CNC-Drehmaschine 9
Fähigkeit zur angetriebenen Werkzeugfräsen
Werkstücksmaterial: HT200
Werkzeugmodell: Ф20 quadratische Schulter
Fräsmaschine
Kühlzustand: Wasserkühlung
Kapazität zur Bohrung mit angetriebenem Werkzeug
Werkstücksmaterial: HT200
Werkzeugmodell: F16 Drehbohrer
Kühlzustand: Wasserkühlung

Produktparameter:
Artikel 2
Einheiten
HTC 16H (Q)
HTC 30H(Q)
Max. Ich schneide.
mm
Φ160
Φ300
Maximale Schneidlänge
mm
160
500
Max, schwing die Scheibe übers Bett.
mm
Φ420
Φ420
Max. Schwenken Sie die Scheibe über die Bettlücke.
mm
Φ160
Φ280
Spindel
Modell mit Spindelnase
-
A2 bis 5
A2 bis 6
Vorderlager Innendia.
mm
90
100
Spindel-Stäbe und Lochgröße

1:20;Φ62
1:20"Φ70
Dia. der Spindelloch Max.
mm
Φ56
Φ65
Max, lass uns zusammen.
mm
Φ44
Φ50
Ein Standard-Schlagschalter.
Zoll
6"
8"
Drehzahlbereich der Spindel
r/min
6000
4500
Spindel max. Drehmoment
N.m.
72 ((1500 r/min)
180 ((576 r/min)
Nenndrehmoment der Spule
N.m.
86 ((1500r/min)
110 ((769r/min)
Hauptmotorleistung kontinuierlich/30 min.
Leistung
11/13.2
9/11
X/Z-Achse
X-Achse schnelle Durchfahrgeschwindigkeit
mm
30
30
Z-Achse schnelle Durchfahrgeschwindigkeit
mm
30
30
Fahrt auf der X-Achse
mm
145
160
Fahrt auf der Z-Achse
mm
205
560
Hinterhalt
Reisen der Schwanzbestände
mm

30
Rückenstockantriebsmethode


Sattelzüge
Rückenstock-Sleeve-Reise
mm

100
Schwanzstock-Hülsenblatt.
mm

Φ100
Schwanzstock-Kopf-Loch-Kopf


MT- 5
Werkzeugturm
Werkzeugturmform

Horizontales Servo-Turm mit 8 Stationen
Horizontales Servo-Turm mit 8 Stationen
Mittelhöhe
mm
63
80
Neupositionierungsgenauigkeit der Umstellung des Werkzeughalters
- Ich weiß.
± 16
± 16
Wenn ich ein Werkzeug in der Nähe wählen könnte
mm
- Ja, das ist es.
- Ja, das ist es.
Andere
Abstand zwischen Spindelmitte und Boden
mm
926
936
Maschinengewicht
Weigerung
2600
3500
Gesamtstromversorgungsleistung
KVA
23
23
Gesamtmaße ((LxWxH)
mm
1830 × 1580 × 1650
2295 × 1680 × 1650
Standardkonfiguration:
1,FANUC-0i-TF Plus (5) System (Serie H/S)
2,GSK988TA-System (Q-Serie)
3,Schuhe Spindel
4Hohler Schlagölflasche
5,8 Stations-Servo-Werkzeugträger
Zusätzliche Konfiguration:
1,Siemens-System
2"Werkzeug-Einstellungsmessgerät"
3,12-Stations-Servo-Werkzeugträger
4,Messung des Werkstücks
5"Ein Kraftwerkzeugwagen"
6"Ölnebel-Sammler"
7"Hintere Chipentfernungseinheit"
8,Werkzeugschadenserkennung
9Pneumatische Tür
Unser Dienst:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung

Warum Sie uns wählen:
◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Über uns:
Präzisions-CNC-Drehmaschine HTC30Q CNC-Drehzentrum SMTCL Horizontal-Schrägbett-CNC-Drehmaschine 10
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat über 80 Jahre Erfahrung in der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:
Präzisions-CNC-Drehmaschine HTC30Q CNC-Drehzentrum SMTCL Horizontal-Schrägbett-CNC-Drehmaschine 11
Ausstellung:

Präzisions-CNC-Drehmaschine HTC30Q CNC-Drehzentrum SMTCL Horizontal-Schrägbett-CNC-Drehmaschine 12

Häufige Fragen:

Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?

Wir sind eine Produktionsfirma.
F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie z.B. CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.
F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
