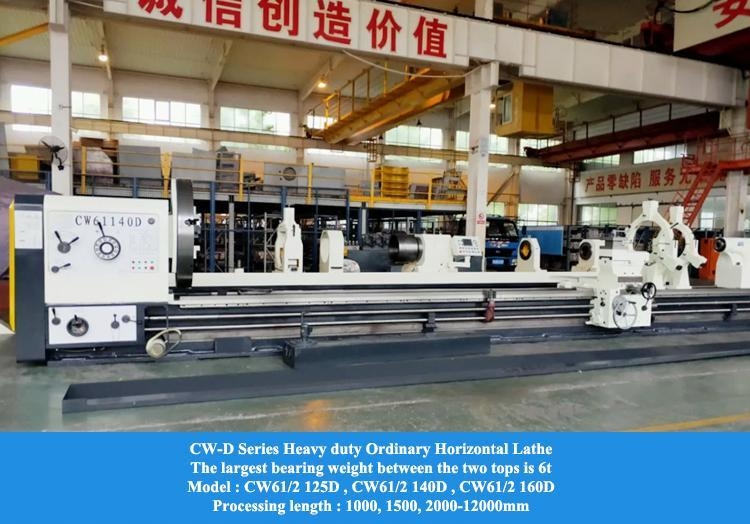

10M Schwerlast-Drehmaschine CW61100D Bettbreite 755mm Schwerlast-Leit- und Zugspindel-Drehmaschine
Einzelheiten zum Produkt
| Marke: | HD | Typ: | CW61100D |
|---|---|---|---|
| Produktname: | Schwere Handdrehmaschine | Maximale Last auf dem Tisch: | 6t |
| Max.Swing-Durchmesser über dem Bett: | 1040 mm | Max.Swing-Durchmesser über dem Wagen: | 650 mm |
| Breite des Betts: | 755mm | Max.Länge des Werkstücks: | 1000 mm 1500 mm 2000 mm -12000 mm |
| Spindelbohrungsdurchmesser: | Fr120 mm | ||
| Hervorheben |
Schwere manuelle Drehmaschine,Breite des Bettes 755 mm,Bearbeitung großer Werkstücke |
||
Beschreibung des Produkts
Produktbeschreibung:
CW61100D Hochleistungs-Horizontal-Drehmaschine für große Teile, mit 1040 mm Bettschwingdurchmesser, 10 m max. Bearbeitungslänge, 1500 mm Planschlitten-Schwingdurchmesser — ideal für Schwermaschinen, Luft- und Raumfahrt und übergroße Werkstücke. Angetrieben von einem 22-kW-Motor, ermöglicht die 3,15-315 U/min Spindel mit metrischem 140# Kegelloch und 130 mm Bohrung hochdrehendes Schneiden. 755 mm breite Führungen und ein hochfestes Gussbett (ultraschallgehärtet) bieten eine ausgezeichnete Verschleißfestigkeit. Die 160 mm Reitstockhülse (300 mm Hub, Morse Nr. 6 Kegel) gewährleistet Stabilität für lange Wellen. Unterstützt Mehrfachgewinde-Bearbeitung, Präzisionsdrehen von Stahl/Eisen und zeichnet sich in der Schwerlastfertigung durch Zuverlässigkeit und Effizienz aus.
Produktdetails:
Produktparameter:
|
SPEZIFIKATION
|
CW 61100D / CW 62100D
|
|
|
KAPAZITÄT
|
Max. Schwingdurchmesser über Bett
|
ф1040mm
|
|
Max. Schwingdurchmesser über Planschlitten
|
ф650mm
|
|
|
Max. Schwingdurchmesser in der Lücke
|
ф1500mm
|
|
|

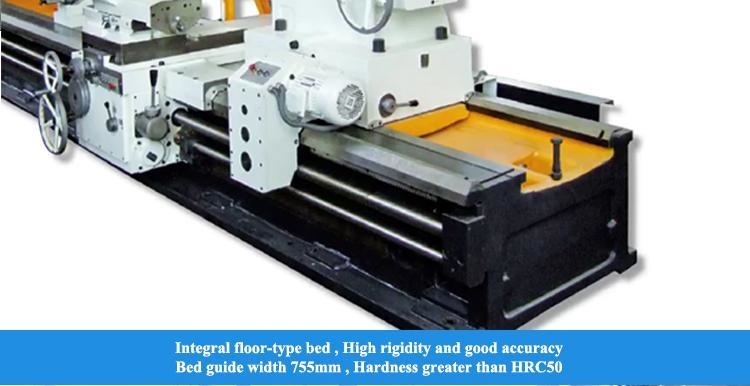

Bettbreite
|
755mm
|
|
|
Max. Werkstücklänge
|
1000mm 1500mm 2000mm -12000mm
|
|
|
Die beiden größten Lager
|
6t
|
|
|
SPINDEL
|
Spindelnase
|
A215
|
|
Spindelbohrungsdurchmesser
|
ф120mm ф130mm
|
|
|
Kegel der Spindelbohrung
|
Metrisch Nr. 140
|
|
|
Spindeldrehzahlbereich
|
3.15-315 U/min; 3.5-290 U/min
|
|
|
Innerer Durchmesser des vorderen Spindellagers
|
ф200mm
|
|
|
VORSCHÜBE
|
Längsvorschubbereich
|
0.1-12 U/min
|
|
Querverschiebebereich
|
0.05-6mm/U
|
|
|
Metrischer Gewindebereich
|
1-120mm
|
|
|
Zollgewindebereich
|
3/8-28TPI 31 Arten
|
|
|
Modulgewindebereich
|
0.5-60mm
|
|
|
Steigungsgewindebereich
|
1-56TPI 25 Arten
|
|
|

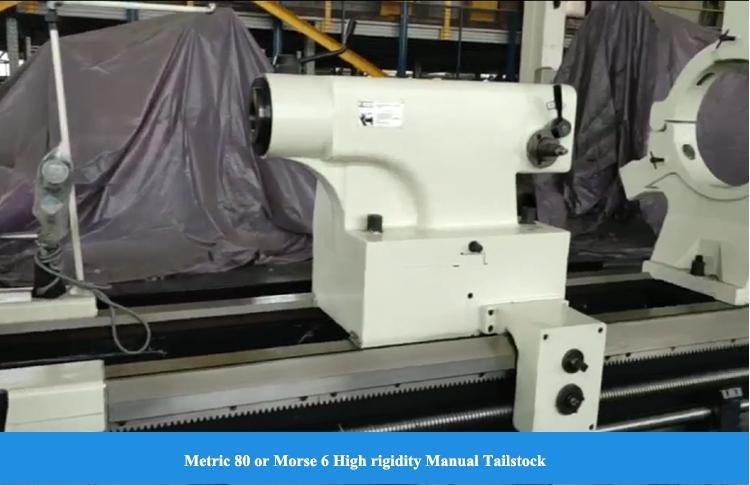

REITSTOCK
|
Kegel der Reitstockhülse
|
80#
|
|
Hub der Reitstockhülse
|
300mm
|
|
|
Durchmesser der Reitstockhülse
|
ф160mm
|
|
|
MOTOREN
|
Hauptmotorleistung
|
22KW
|
|
Schnellmotorleistung
|
1.5KW
|
|
|
Kühlmittelpumpenleistung
|
0.125KW
|
|
|
GEWICHT
|
5m
|
13600kg
|
|
Standardzubehör
|
||
|
1
|

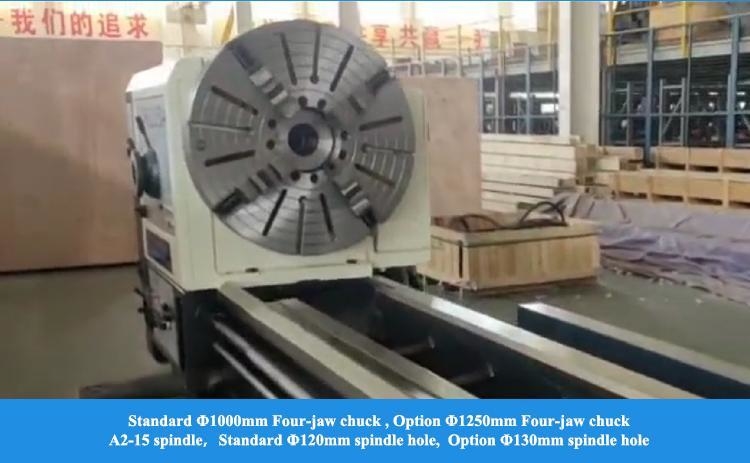

Vierbackenfutter Ф1000mm
|
1 Satz
|
|
2
|
Ф70-480 Lünette (für mehr als 2 m)
|
1 Satz (2-8 m) 2 Sätze (9-12 m)
|
|
3
|
Mitlaufende Lünette (für mehr als 2 m)
|
1 Satz
|
|
4
|
Morse 6# Zentren
|
1 Satz
|
|
5
|
Werkzeuge
|
1 Satz
|
|
6
|
Fundamentschrauben
|
1 Satz
|
|
Sonderzubehör
|
|
|
1
|
Lünette Ф400-700mm
|
|
2
|
Vierbackenfutter Ф1250mm
|
|
3
|
Kegeldreheinrichtung
|
|
4
|
Metrische Gewindeschneideinrichtung
|
|
5
|
Zollgewindeschneideinrichtung
|
|
6
|
Zoll-Leitspindel
|
|
7
|
T-Typ Werkzeugrevolver
|
UNSER SERVICE:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1. Jedes Teil muss geprüft werden
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Prüfpositionen
4. Musterbearbeitung jeder Maschine
5. 72 Stunden Probelauf vor Auslieferung
◆ 30 Jahre + F & E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Entwicklungskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung des Mechanismus nach ergonomischen Gesichtspunkten und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung & Installation, kostengünstige Wartung, keine Beeinträchtigung der Produktion
FAQ:
Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?
ab dem Datum des Frachtbriefs der Maschine.
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; Eins-zu-Eins-Service
Nach dem Verkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Andocken mit dem Kundensoftwaresystem
in Werken mit einer kompletten Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.
