Schwere Drehmaschine für große Metallteile CQW61100F Große Schaukel starke Schneidmaschine

Schwere Drehmaschine für große Metallteile CQW61100F Große Schaukel starke Schneidmaschine

Kostenwirksam

Hohe Steifigkeit

Schweres Schneiden

Herkunftsort:

China

Markenname:

HD

Zertifizierung:

CE ISO

Modellnummer:

CQW61100F

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Marke:
HD
Typ:
CQW61100F
Produktbezeichnung:
Schwere Handdrehmaschine
Max.Swing-Durchmesser über dem Bett:
1000 mm
Max.Swing-Durchmesser über dem Wagen:
680 mm
Breite des Betts:
600mm
Max.Länge des Werkstücks:
600 mm bis 15000 mm
Spindelbohrungsdurchmesser:
φ104mm
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 SATZ
Preis
Verhandlungsfähig
Verpackung Informationen
Holzverpackungsstandard für den Seeverkehr
Lieferzeit
30 Tage
Versorgungsmaterial-Fähigkeit
50 Sätze pro Monat
Beschreibung des Produkts

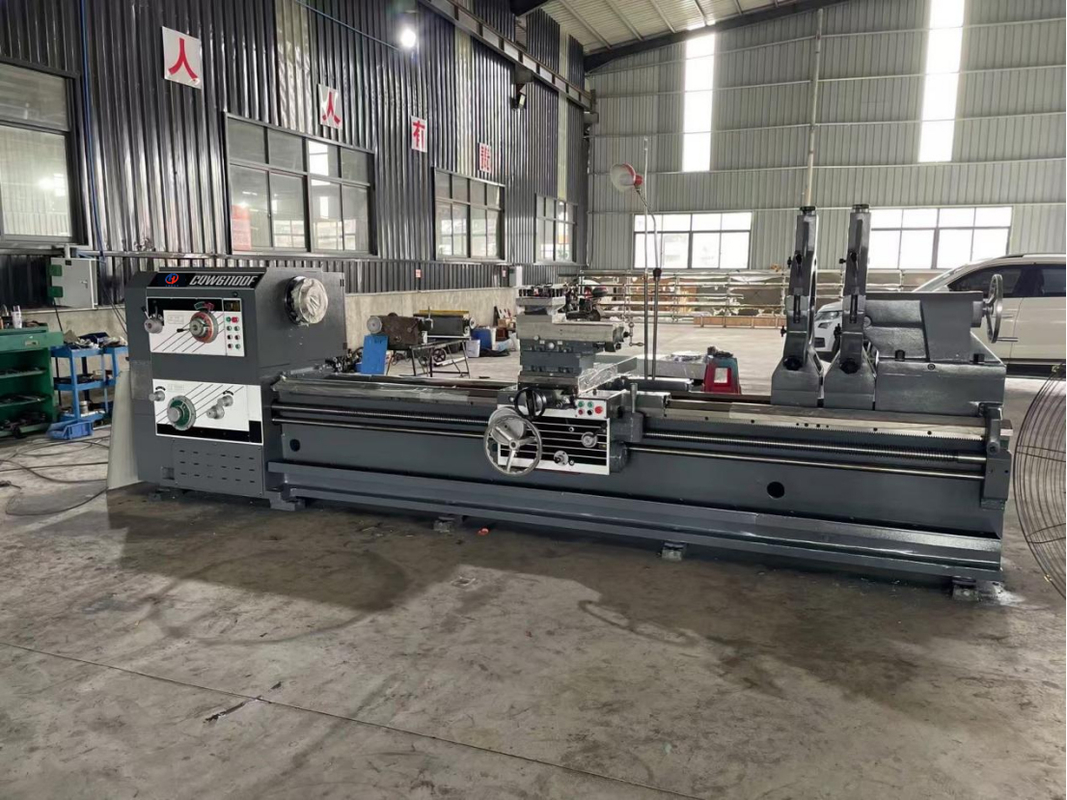

Schwere Drehmaschine für große Metallteile CQW61100F Große Schaukel starke Schneidmaschine 0

Produktbeschreibung:

Hochleistungsdrehmaschine für große Metallteile CQW61100F Großes Schwungrad Leistungsstarkes Schneiden Hochleistungsdrehmaschine
Die horizontale Drehmaschine CQW61100F wurde speziell für die Bearbeitung von Hochleistungsteilen entwickelt. Sie hat einen maximalen Drehdurchmesser von 1000 mm und unterstützt eine stufenlose Viergangregelung von 17 bis 1000 U/min, was den Anforderungen der Grob- und Feinbearbeitung gerecht werden kann. Das Bett besteht aus hochfesten Gussteilen, die aus Kunstharzsand gegossen werden. Die Führungen wurden einem Ultraschallfrequenzhärten und Präzisionsschleifen unterzogen, was eine ausgezeichnete Verschleißfestigkeit und Präzisionserhaltung aufweist und schweren Schnitten standhalten kann. Der Durchmesser der Hauptwellenbohrung beträgt 104 mm. In Kombination mit einem Hochdrehmomentmotor eignet sie sich für das leistungsstarke Drehen von Eisen- und Nichteisenmetallen. Sie ist für die Bearbeitung großer Komponenten in Branchen wie Energie und Schifffahrt geeignet.

Produktdetails:

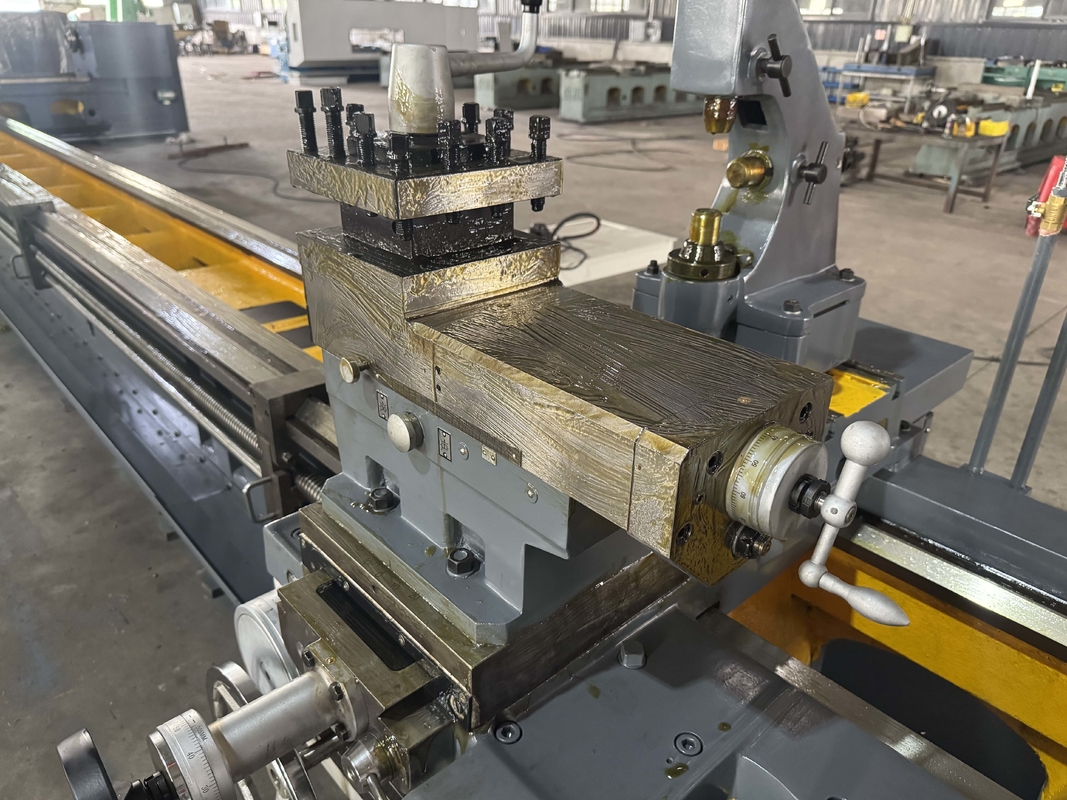

Schwere Drehmaschine für große Metallteile CQW61100F Große Schaukel starke Schneidmaschine 1

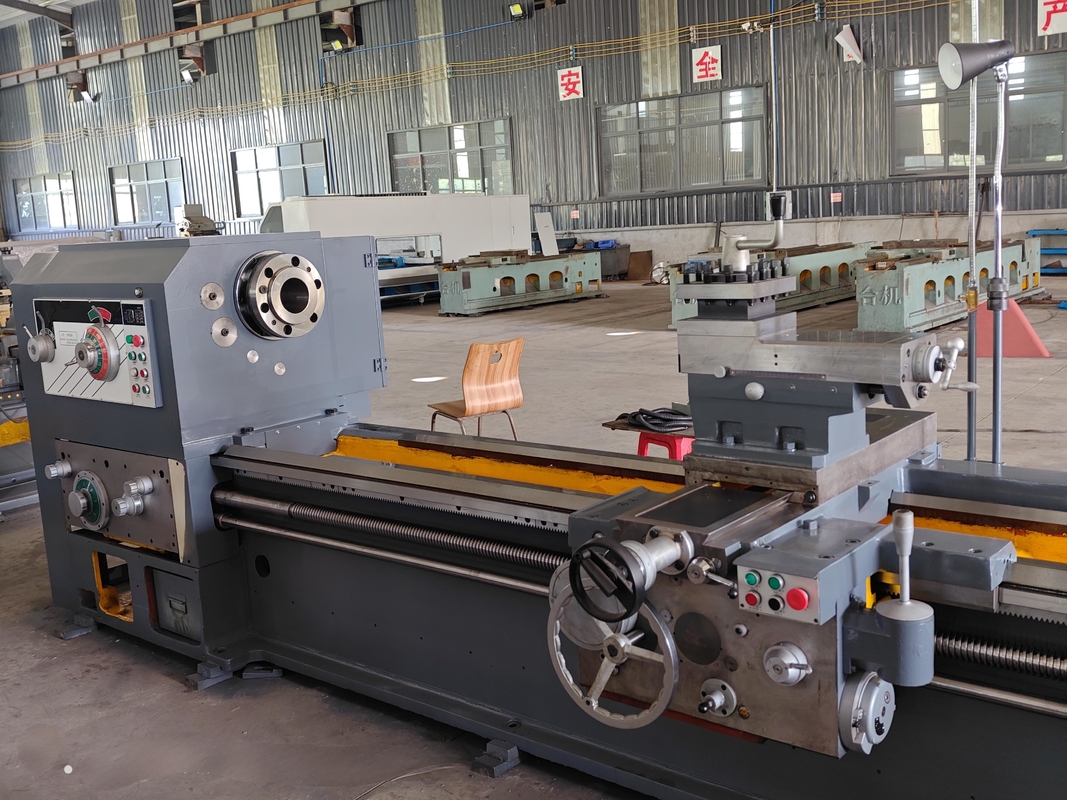

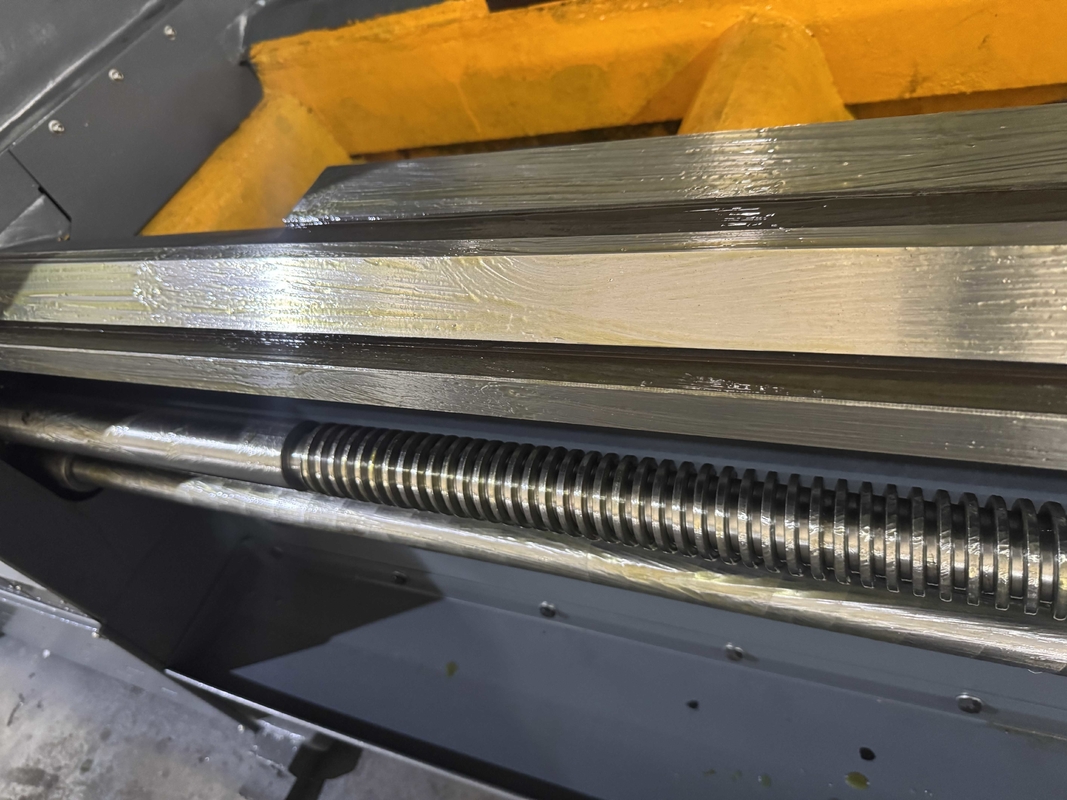

Schwere Drehmaschine für große Metallteile CQW61100F Große Schaukel starke Schneidmaschine 2Schwere Drehmaschine für große Metallteile CQW61100F Große Schaukel starke Schneidmaschine 3

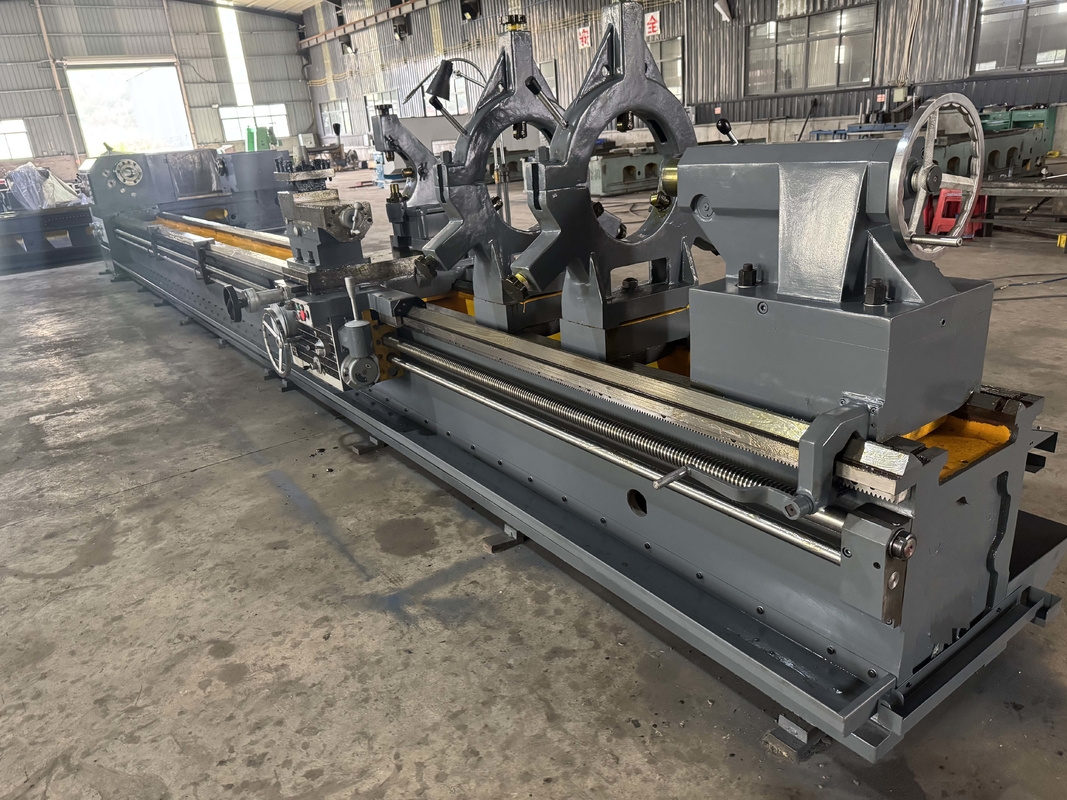

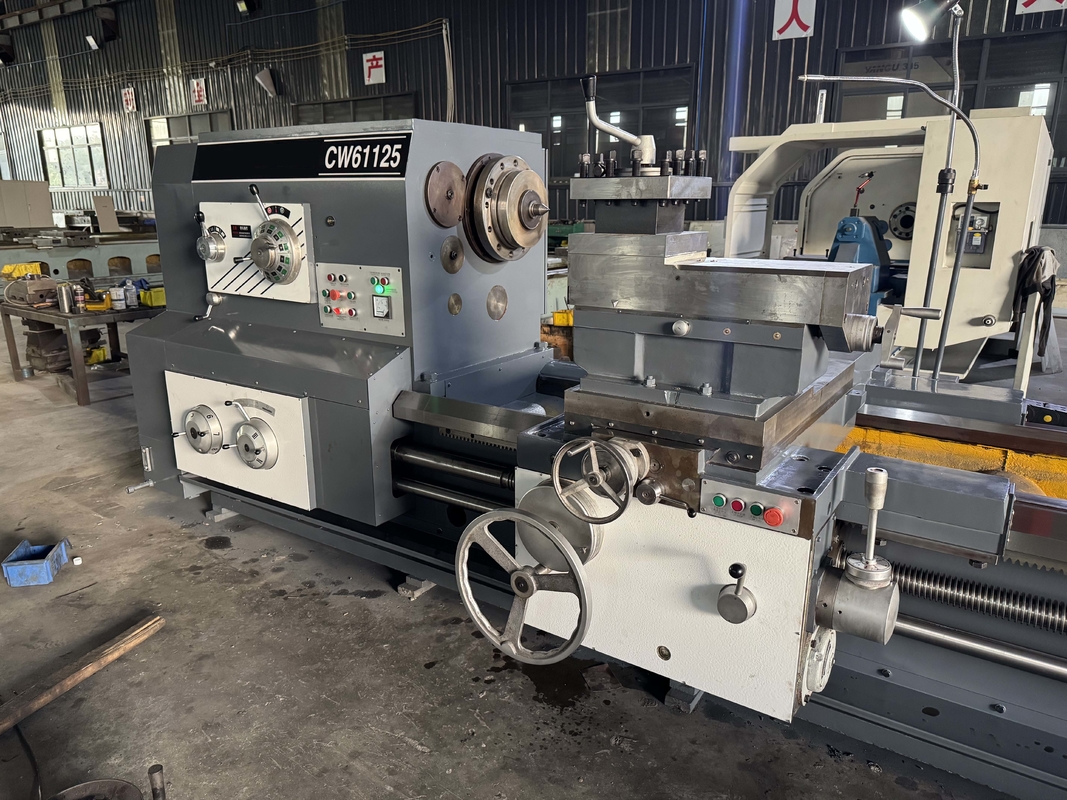

Schwere Drehmaschine für große Metallteile CQW61100F Große Schaukel starke Schneidmaschine 4Schwere Drehmaschine für große Metallteile CQW61100F Große Schaukel starke Schneidmaschine 5

Schwere Drehmaschine für große Metallteile CQW61100F Große Schaukel starke Schneidmaschine 6Schwere Drehmaschine für große Metallteile CQW61100F Große Schaukel starke Schneidmaschine 7

Produktparameter:

SPEZIFIKATION
Einheit
CQW61100F
CQW61110F
CQW61120F
Max. Drehdurchmesser über Bett
mm(Zoll)
1000
1100
1200
Max. Drehdurchmesser über Support
mm(Zoll)
680
780
880
Max. Drehdurchmesser in der Aussparung
mm(Zoll)
1220
1320
1420
Max. Werkstücklänge
mm(Zoll)
600,1500,2000,3000,4000,5000,6000,7000,8000,10000,12000,13000,14000,15000
Gültige Länge der Aussparung
mm(Zoll)
400
Spindelbohrung
mm(Zoll)
104
Bettbreite
mm(Zoll)
600
Kegelbohrung in der Spindel
mm
120
Stufen der Spindeldrehzahlen
Metrisch
Vorwärtsdrehung 18, Rückwärtsdrehung 6
Bereiche der Spindeldrehzahlen
U/min
4.8~640 5.4~720 6~800
Längsvorschübe 64 Arten
mm/(in/U)
0.06~24
Querverschübe 64 Arten
mm/(in/U)
0.03~12
Metrische Gewinde 50 Arten
mm
1~240
Whitworth-Gewinde 26 Arten
TPI
14~1
Modulgewinde 53 Arten
mm
0.5~120
Diametralgewinde 24 Arten
D.P.
28~1
Max. Verfahrweg des Querschlittens
mm(Zoll)
500
Eilganggeschwindigkeiten des Schlittens
m/min
4
Kegel in der Reitstockhülse
Morse
5
Max. Verfahrweg der Reitstockhülse
mm(Zoll)
250
Leistung des Hauptmotors
kW
11/15
Leistung des Eilgangmotors
kW
1.1
Leistung des Kühlmittelmotors
kW
0.125
Gesamtabmessungen (L.M.H)
mm
2745/3650/4150/5150/6150/7150/8380/9105/10285/
12055/14305/15025/16255/17255×1500×1650
Nettogewicht (ca.)
kg
4300;5950;6250:6750;7750:8400;9130:9780;10500;
14200;16200;18200;20000;21800
Standardzubehör:Reitstockhülse und Reitstock: Φ500mm 4-Backen-Futter; Allgemeine Werkzeuge.
Hinweis: Über 3 Meter Einsatz Φ40-350 Lünetten;Φ30-80mm Folgelünette; Allgemeine Werkzeuge.

Optionales Zubehör:Innen- und Außenschleifkopf;Φ800mm,Φ1000m Planscheibe; Φ500mm 3-Backen-Futter;Φ630mm,Φ800 4-Backen-Futter unabhängig;Φ250-480 mm Lünette; Folgelünette; Gewindeschneideuhr; mitlaufende Spitze, Mitnehmerplatte

UNSER SERVICE:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1. Jedes Teil muss geprüft werden
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Prüfpunkte
4. Musterbearbeitung jeder Maschine
5. 72 Stunden Probelauf vor Auslieferung

Warum uns wählen:
◆ Top-Qualitätsgefühl, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre + F & E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Designkapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortige Dienstleistungen (24 Stunden online)
◆ Modernisierung der Mechanik nach ergonomischen Gesichtspunkten und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, kostengünstige Wartung, keine Beeinträchtigung der Produktion
Über uns:
Schwere Drehmaschine für große Metallteile CQW61100F Große Schaukel starke Schneidmaschine 8
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschinen, vertikale Bearbeitungszentren, horizontale Bearbeitungszentren, Portalbearbeitungszentren, Fünf-Achsen-Bearbeitungszentren, Dreh-Fräs-Zentren und verschiedene andere CNC-Geräte. Wir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Spitzenniveau erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte in der Herstellung von Werkzeugmaschinen. Hier wurden die erste Drehmaschine, Bohrmaschine und Ausbohrmaschine geboren. Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China. Werkzeugmaschinenprodukte decken Automobile, Luftfahrt, neue Energien, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industrien ab. Wir haben uns die Aufgabe gestellt, unseren Kunden auf der ganzen Welt Werkzeugmaschinen mit führender Technologie, hoher Qualität und gutem Service anzubieten!
Unsere Fabrik:
Schwere Drehmaschine für große Metallteile CQW61100F Große Schaukel starke Schneidmaschine 9

FAQ:

Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?

Wir sind ein produzierendes Unternehmen.
Q2. Was sind die Hauptprodukte Ihres Unternehmens?
Wir sind auf alle Arten von Maschinen spezialisiert, wie z. B. CNC-Drehmaschinen, CNC-Fräsmaschinen, vertikale Bearbeitungszentren, konventionelle Drehmaschinen, Bohrmaschinen, Radialbohrmaschinen usw.
Q3. Können Sie kundenspezifische Maschinen oder SPM (Sondermaschinen) anbieten?
Ja, wir bieten unseren Kunden Smart-CNC-Lösungen an, um die Effizienz zu steigern.
Q4: Was sind Ihre Garantiebedingungen?
Wir liefern Ersatzteile, die sich innerhalb von 12 Monaten als defekt erweisen,
ab dem Datum des Frachtbriefs der Maschine.
Q5. Was sind die Dienstleistungen?
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; Eins-zu-Eins-Service
Nach dem Verkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Andocken mit dem Kundensoftwaresystem
Q6: Warum sollten Sie sich für Ihr Unternehmen entscheiden?
Produkte aus der Entwicklung, dem Design, der Herstellung, der Montage des gesamten Produktionsprozesses werden
in Werken mit einer kompletten Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.
Q7: Kann Ihr Unternehmen das technische Personal in unser Unternehmen schicken und unsere Mitarbeiter im Ausland anleiten?
Wir können diese Art von Service anbieten. Wenn die Maschinen am Installationsort des Käufers eintreffen, können wir rechtzeitig Maschinenbau- und Elektrikingenieure schicken, um sie gemäß dem Zeitplan des Käufers zu installieren. All dies kann im Vertrag zitiert und aufgeführt werden. Der Verkäufer arbeitet mit dem Käufer zusammen, um sich vor der Ausreise um Visa und Installationsvorbereitungen zu kümmern.
Q8: Was sind die Zahlungsbedingungen?
T/T 30% Anzahlung bei Bestellung, 70% Restzahlung vor Versand. unwiderrufliches Akkreditiv bei Sicht
