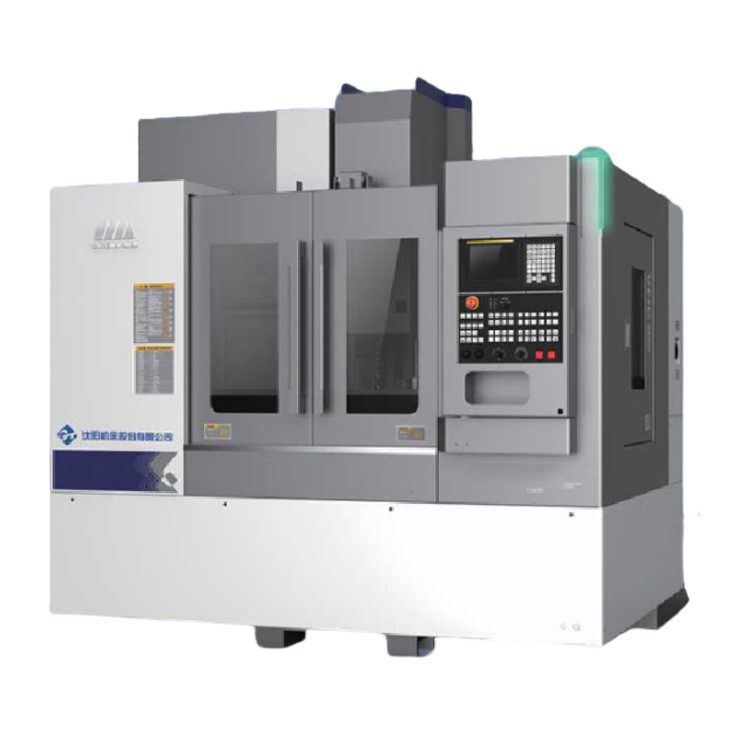

3 Achsen CNC-Vertikalfräsmaschine VMC850Q Fresadora FANUC SMTCL 4 Achsen vertikale CNC-Bearbeitungszentrum
Einzelheiten zum Produkt
| Marke: | SMTCL | Typ: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| Produktname: | Vertikale Mitte der maschinellen Bearbeitung | Tabellengröße (L × W): | 1200 × 500 |
| Maximale Last auf dem Tisch: | 600 kg | X -Achse -Reise: | 1000 mm |
| Y Achsenreise: | 500 mm | Z -Achsenreise: | 540 mm |
| A.T.C.: | 24 ATC mit Roboterarm | ||
| Hervorheben |
Frisur,Präzisionsbohrungen,Fräsen |
||
Beschreibung des Produkts
Produktbeschreibung:
Das VMC850Q Vertikal-Bearbeitungszentrum ist eine CNC-Maschine der nächsten Generation, die außergewöhnliche Steifigkeit, Präzision und Effizienz für anspruchsvolle Bearbeitungsaufgaben bietet. Konstruiert mit einem hochfesten, integralen Gussbett, einer robusten Fischgräten-Säule und einem umgekehrten Trapez-Spindelkasten, gewährleistet dieses VMC überlegene Stabilität und Genauigkeit. Sein niedriger Schwerpunkt und die dreiachsigen P-Klasse-Rollenführungen garantieren Hochgeschwindigkeitsbetrieb (Eilgang 48 m/min) und hervorragende Laufgenauigkeit.
Ausgestattet mit einer leistungsstarken 12.000 U/min Direktantriebsspindel, Kugelgewindetrieben der C3-Klasse und fortschrittlicher thermischer Symmetrietechnologie liefert das VMC850Q hochpräzise Ergebnisse für Fräsen, Bohren, Ausbohren, Reiben, 2D/3D-Konturierung und Gewindeschneiden. Das kompakte, platzsparende Design verfügt über einen effizienten Doppelspiral-Späneförderer, wodurch es sich ideal für automatisierte Linien eignet. Erleben Sie intelligente, stabile und hochproduktive Bearbeitung mit diesem vielseitigen 3-Achsen-CNC-Fräszentrum, das einfach auf 4-Achsen-Fähigkeiten aufrüstbar ist.
1,Hohe Steifigkeit und hohe Stabilitätsauslegung
* Hochfestes, integrales Gussbett
* Dreiachsige P-Klasse-Rollenführung
* Langspann-Fischgräten-Säule
Produktparameter:
|
Artikel
|
Einheit
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Kapazität
|
X-Achsen-Verfahrweg
|
mm
|
850
|
1000
|
1100
|
|
Y-Achsen-Verfahrweg
|
mm
|
500
|
500
|
620
|
|
|
Z-Achsen-Verfahrweg
|
mm
|
540
|
540
|
600
|
|
|
Spindelnase zur Tischoberfläche
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Spindelnase zur Säulenoberfläche
|
mm
|
640
|
640
|
743
|
|
|
Werkstücktisch
|
Tischgröße (L×B)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
Max. Belastung auf dem Tisch
|
kg
|
600
|
600
|
1000
|
|
|
T-Nut-Größe
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
Spindel
|
Spindeldrehzahl
|
U/min
|
10000
|
10000
|
10000
|
|
Spindelkonus/Spindelschaft
|
mm
|
7/24 Konus
|
7/24 Konus
|
7/24 Konus
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Spindelmotor
|
kW
|
7,5/11
|
7,5/11
|
11/15
|
|
|
Maximales Ausgangsdrehmoment
|
N.m
|
35,8/70
|
35,8/70
|
52,5/95,5
|
|
|
Spindelantriebsart
|
|
Synchronzahnriemen
|
|||
|
Werkzeuge
|
Werkzeughaltermodell
|
|
MAS 403 BT40
|
||
|
Zugbolzenmodell
|
|
MAS 403 P40T-I
|
|||
|
Vorschub
|
X,Y,Z Eilgang
|
m/min
|
48/48/48
|
||
|
3-Achsen-Motorleistung (X/Y/Z)
|
kW
|
1,8/1,8/3
|
1,8/1,8/3
|
3/3/3
|
|
|
3-Achsen-Motordrehmoment (X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Max. Zerspanungsvorschub
|
mm/min
|
1-20000
|
|||
|
W.Z.W.
|
Typ
|
Stk.
|
WZW mit Roboterarm
|
||
|
Modus
|
|
Nächstgelegene Werkzeugauswahl in beide Richtungen
|
|||
|
Kapazität
|
Stk.
|
24
|
|||
|
Max. Werkzeuglänge
|
mm
|
300
|
|||
|
Max. Werkzeuggewicht
|
kg
|
7
|
|||
|
Max. Werkzeugscheibendurchmesser - Voll
|
mm
|
80
|
|||
|
Max. Werkzeugscheibendurchmesser - Angrenzend
|
mm
|
150
|
|||
|
Werkzeugwechselzeit (W-W)
|
Sek.
|
2,5
|
|||
|
Die Höhe zwischen Tisch und Boden
|
mm
|
900
|
900
|
950
|
|
|
Sonstiges
|
Gesamtabmessungen
(L×BxH)
|
mm
|
2400×2975×2840
(Ohne Späneförderer)
|
2700×2975×2840
(Ohne Späneförderer)
|
2940×3450×3050
(Ohne Späneförderer)
|
|
Nettogewicht der Maschine
|
kg
|
5100
|
5400
|
6200
|
|
|
Gesamtleistungsbedarf
|
KVA
|
18
|
18
|
25
|
|
|
Standardkonfiguration:

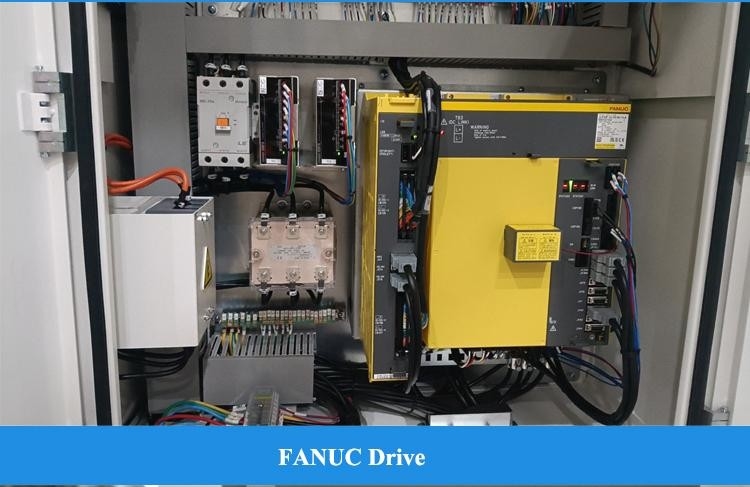

1. FANUC OI-MF TYP(5)β Steuerungssystem
2. 10000 U/min Spindel, riemenverbunden 3. 24-Scheiben-Manipulator-Werkzeugmagazin 4. Wassertank + Bettspülung Späne 5. Druckluftdüse, Arbeitslicht, Warnlicht |
Selektive Konfiguration:
1. Fanuc Oi-MF TAPE(l)β System
2. Fanuc Oi-MF TAPE(l)α System 3. Siemens 828D CNC-System 4. Direktanschluss 12000 U/min mechanische Spindel 5. 16000 U/min, 24000 motorisierte Spindel 6. 4. Achsen-Drehtisch 7. Kühlung im Inneren 2MPa, 3MPa,5MPa,7MPa 8. Öl-Wasser-Abscheider 9. Ketten-Späneförderer 10. Reinwasserpistole 11. Werkzeug- und Werkstückprüfung 12. Automatische Tür 13. Sicherheitstürverriegelung 14. Schaltschrank und Klimaanlage |
||||
UNSER SERVICE:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1. Jedes Teil muss geprüft werden
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Prüfpositionen
4. Musterbearbeitung jeder Maschine
5. 72 Stunden Probelauf vor Auslieferung
◆ 30 Jahre + F&E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Designkapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung des Mechanismus entsprechend der Ergonomie und einfachen Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, kostengünstige Wartung, keine Beeinträchtigung der Produktion
FAQ:
Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?
beginnend mit dem Datum des Frachtbriefs der Maschine.
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; Eins-zu-Eins-Service
Nach dem Verkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Andocken mit dem Kundensoftwaresystem
zwischen den Werken mit einer kompletten Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.
