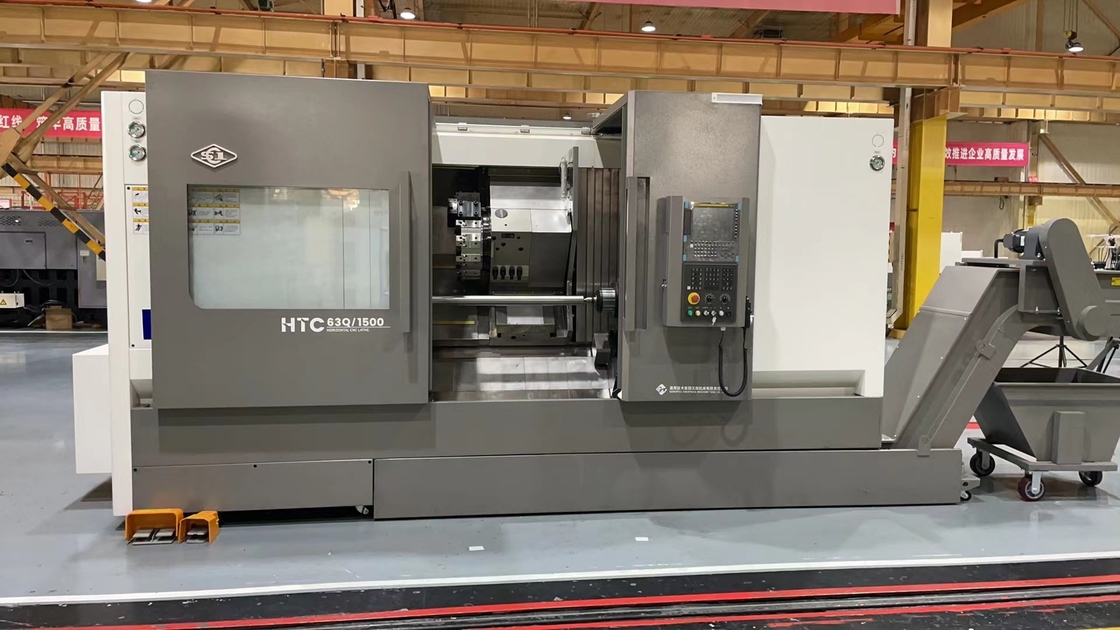

Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine

Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine

Schwere Schneidspindel CNC-Drehmaschine

Schrägen-Bett CNC-Drehbank

Maximale Schneidlänge 3000 mm CNC-Drehmaschine

Herkunftsort:

aus China

Markenname:

SYMG

Zertifizierung:

ISO certification

Modellnummer:

HTC63n Serie 45°Bett

Kontakt mit uns
Bitte um ein Angebot
Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine
Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine
Einzelheiten zum Produkt
Product name:
HTC63Q
Maximum cutting diameter：:
600/630 mm
Maximun cutting length：:
1000/1500/2000/3000mm
Maximum diameter of swing over bed：:
∅700
Maximum turning diameter on the slide：:
∅600
Spindle hole diameter：:
104 mm
Maximum diameter of through bar ：:
85 mm
Spindle speed range ：:
35-2000r/min
Standard chuck diameter：:
12"
Standard tool turret type：:
12 stations horizontal servo tool turret
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Satz
Preis
Verhandlungsfähig
Verpackung Informationen
Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.
Lieferzeit
30-45 Tage
Zahlungsbedingungen
T/T,L/C,Western Union
Versorgungsmaterial-Fähigkeit
45 Sätze pro Monat
VERWANDTE PRODUKTE
Ein guter Preis. SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe Online Video

SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe

Beste Preis erhalten
Ein guter Preis. SMTCL CNC Drehmaschine Fräsmaschine Combo T5.2-500Q Schwing Durchmesser 560mm Fanuc Schrägbett CNC Drehmaschine Online Video

SMTCL CNC Drehmaschine Fräsmaschine Combo T5.2-500Q Schwing Durchmesser 560mm Fanuc Schrägbett CNC Drehmaschine

Beste Preis erhalten
Ein guter Preis. SMTCL CNC Drehmaschine Kleinstbauteile Verarbeitung T5.1-500Q Präzisionsmetall CNC Schrägbettschleife Online Video

SMTCL CNC Drehmaschine Kleinstbauteile Verarbeitung T5.1-500Q Präzisionsmetall CNC Schrägbettschleife

Beste Preis erhalten
Ein guter Preis. SMTCL CNC Drehmaschine T5.2-1000Q Dreh- und Fräsmaschine Y-Achsen-Typ Drehzentrum Metall Schrägbett CNC Drehmaschine Online Video

SMTCL CNC Drehmaschine T5.2-1000Q Dreh- und Fräsmaschine Y-Achsen-Typ Drehzentrum Metall Schrägbett CNC Drehmaschine

Beste Preis erhalten
Kontakt mit uns
+8613916455787
sales@huidijd.com
86-021-61195255
Kontaktieren Sie uns jetzt
Beschreibung des Produkts

Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine 0

Beschreibung des Produkts
Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine
HTC63Q/H/S Sattel nimmt eine innergestützte Doppelleitungsbahnanlage an, Spindel nimmt eine zweistufige Spindelbox mit variabler Geschwindigkeit an, die eine hohe Geschwindigkeit und ein großes Schneidmoment aufweist.für die Verwendung in Maschinen und Apparaten, Automobil usw.
Produktmerkmale
1"Hochpräzision"
◆ Hochgenaue Schraube und Führungsschiene
◆ Hochpräzise Spindellager
◆ Quantifizierung von Prozessnormen
◆ Hochpräzise Gitterliner
2,Hoch Effizienz
Anwendung modularer Systemcodes
◆ Vollständige Funktionskonfiguration, so daßIntelligente Produktion
◆ Hocheffiziente Schützturm
◆ Hochleistungs- und schwere Schneidspinde
3,Hohe Steifigkeit
◆ Hochwertiges Gusseisenbett usw.
◆ Schlüsselguss: Nachttasche mit langer Spannweite
◆ Hochleistungsspindel mit hohem Drehmoment
◆ Werkzeugturm mit hoher Steifigkeit
Einzelheiten zum Produkt
Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine 1

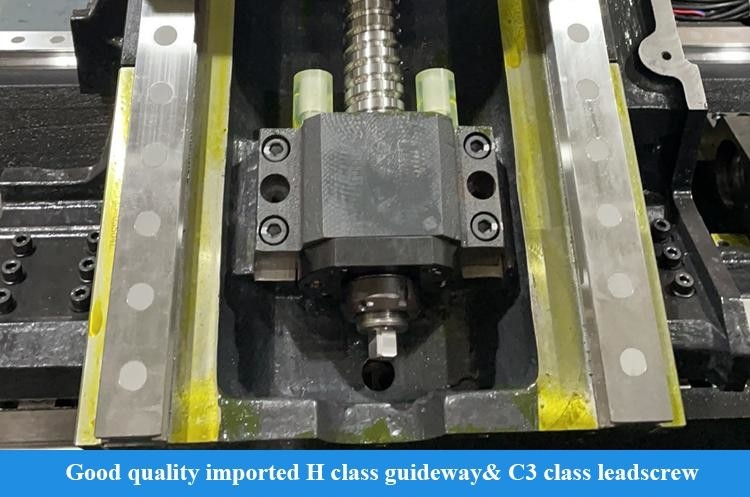

Schrauben und Führungsschienen mit hoher Präzision

Es verwendet hochwertige importierte Schrauben der Klasse C3 und Führungsschienen der Klasse H und wird direkt von Servomotoren angetrieben, um eine ausgezeichnete Betriebsgenauigkeit zu erzielen
Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine 2

mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W

Es verwendet hochwertige importierte zylindrische Rollenlager der Klasse P4 und arbeitet mit einer hochpräzisen Spindel zusammen, um eine hervorragende Drehgenauigkeit zu erzielen.
Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine 3

Hochgeschwindigkeits-Zweiachse

Die beiden Achsen verwenden importierte Schrauben und verwenden Vordehnungstechnologie, um einen schnellen und stabilen Betrieb der Werkzeugmaschine zu gewährleisten
Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine 4
Vollständige Funktionskonfiguration, die
Intelligente Produktion
Verschiedene Modulkonfigurationen wie Steady-Rest, Subspindle, Servo-Tailstock und Y-Achse können
Sie kann eine mehrsequenzartige Bearbeitung von Werkstücken realisieren und kann auch mit Werkstückmessung, Werkzeug
Ein weiterer wichtiger Aspekt ist die Verbesserung der Qualität und der Qualität der Produkte.

Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine 5

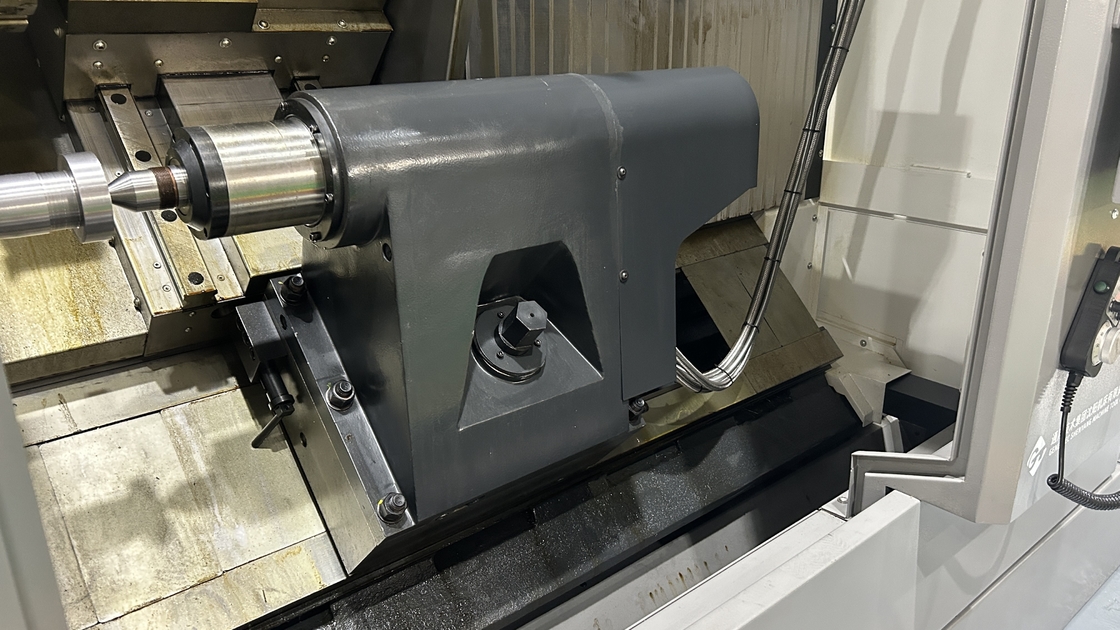

Kleine Spindel-Schwanzstange
Es ist mit einer kleinen Spindelstruktur Tailstock, und intern installiert spitzen Rollen ausgestattet
Lagern und Winkelkontaktkugellager zur Verbesserung der Schneidfestigkeit des Rückenstückesund gewährleisten die Schneidewirkung von langsachsigen Teilen.
Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine 6
Hochsteifkeitsbett
Das Bett ist ein 45° geneigtes Bett mit einer optimierten und verstärkten Rippenstruktur im Inneren.die die dynamische Steifigkeit wirksam verbessertDas Gelenk zwischen Bett und Kopf wird durch eine Doppelstoppfläche geschraubt und gemahlen, wodurch die Schneidfestigkeit der gesamten Maschine weiter verbessert wird.

Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine 7

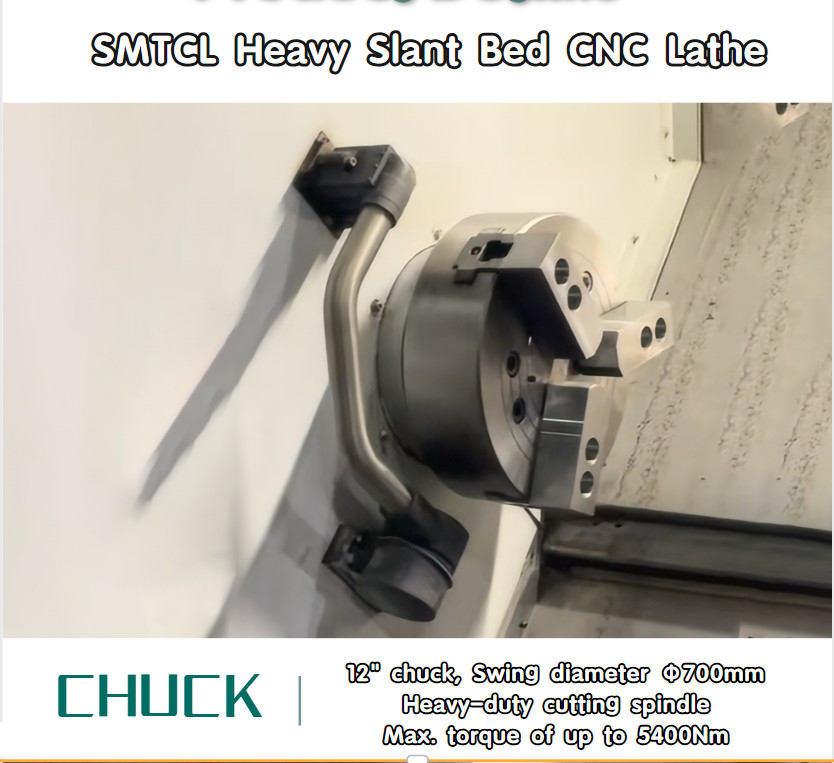

Schnittspindel mit hoher Leistung Der Hochleistungsmotor ist mit einer schweren Schneidspindel mit einem maximalen Drehmoment verbunden
mit einer Schnitttiefe von bis zu 5400 Nm und einer Schneidtiefe von mehr als 10 mm auf einer Seite, die die Schneidfähigkeit verbessertEffizienz.

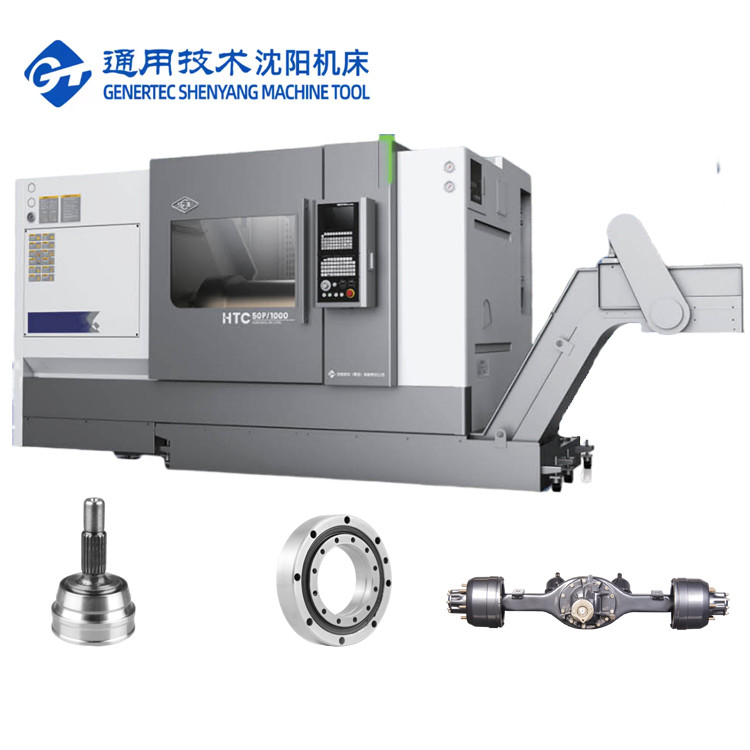

Anwendung in der Industrie

Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine 8

Produktparameter
Artikel 2
Einheiten
HTC 63Q
HTC 63H
Max. Schneiddiagramm.
mm
Φ600/Φ630
Φ630/Φ800
Maximale Schneidlänge
mm
1000/1500/2000/2500
1000/1500/2000/3000
Max, schwing die Scheibe übers Bett.
mm
Φ700
Φ820
Max. Schwenken Sie die Scheibe über die Bettlücke.
mm
Φ600
Φ650
Spindel
Modell mit Spindelnase
-
A2-11
A2-11
Vorderlager Innendia.
mm
Φ160
Φ160
Spindel-Stäbe und Lochgröße

1:20;Φ150
1:20;Φ150
Dia. der Spindelloch Max.
mm
Φ104
Φ106
Max. Bar-Tag.
mm
Φ85
Φ88
Ein Standard-Schlagschalter.
Zoll
12"
15"
Drehzahlbereich der Spindel
r/min
35 bis 2000
35 bis 2000
Spindel max. Drehmoment
Nm
1250
1900
Drehzahl der Spindel

Mechanische Zwei-Gang
Mechanische Zwei-Gang
Hauptmotorleistung kontinuierlich/30 min.
Leistung
20/30
22/26
X/Z-Achse
X-Achse schnelle Durchfahrgeschwindigkeit
mm
15
12
Z-Achse schnelle Durchfahrgeschwindigkeit
mm
15
12
Fahrt auf der X-Achse
mm
320
430
Fahrt auf der Z-Achse
mm
Der Begriff "Fördermittel" ist in Anhang I der Verordnung (EG) Nr. 396/2005 zu verstehen.
Der Begriff "Fördermittel" ist in Anhang I der Verordnung (EG) Nr. 396/2005 zu verstehen.
Hinterhalt
Reisen der Schwanzbestände
mm
Der Wert der Verbrennung ist der Wert der Verbrennung.
1050/15500/2050/3050
Rückenstockantriebsmethode

Sattelzüge
Sattelzüge
Rückenstock-Sleeve-Reise
mm
150
180
Schwanzstock-Hülsenblatt.
mm
Φ160
Φ180
Schwanzstock-Kopf-Loch-Kopf

Morse 5#
Morse 6#
Werkzeugturm
Werkzeugturmform

Horizontale Servo-Turm mit 12 Stationen
Horizontale Servo-Turm mit 12 Stationen
Mittelhöhe
mm
160
160
Werkzeuggröße
mm
32 × 32
32 × 32
Wenn ich ein Werkzeug in der Nähe wählen könnte
mm
- Ja, das ist es.
- Ja, das ist es.
Höchstlastfähigkeit
Werkstücke auf Scheiben
Weigerung
800
800
Werkstücke für Wellen
Weigerung
1300
2000
Andere
Abstand zwischen Spindelmitte und Boden
mm
1085.5
1160
Maschinengewicht
Weigerung
7000/8500/10000/12500
13000/16000/19000/22000
Standardkonfiguration:
FANUC 0i ̊TF plus
Werkzeugwagen mit 12 Stationen
Feste Schlagölflasche
Standardkonfiguration:
Hydraulischer Mittelrahmen
mit einer Leistung von mehr als 10 W
Pneumatische Tür
Werkzeugsetzungsmessgerät
Messung des Werkstücks
Ölnebel-Sammler
Erkennung von Werkzeugschäden
Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine 9

Spindel mit hoher Steifigkeit
Die große Spannweite der Kopfhöhe setzt
Verbundträger aus eingeführten doppelreihenförmigen zylindrischen Walzlagern und Winkelkontakt
Kugellager vorne und hinten, die die Steifigkeit und das Drehmoment der Spindel erhöhen
und erzielt ausgezeichnete schwere Schneideeffekteder Spindel.
Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine 10

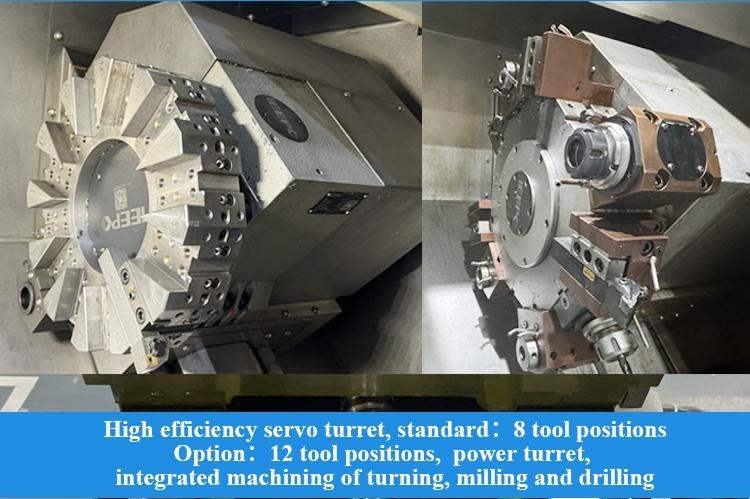

Effizienter Servo-Turm Der hocheffiziente Servomotor wird verwendet, um die präzise Indizierung des Schneidkopfes zu steuern und sicherzustellen, dass er eine starke
Der schnellste Werkzeugwechsel an benachbarten Stationen dauert nur 0,4 Sekunden, was schnell und
hat eine hohe Verarbeitungseffizienz.

















Unser Dienst

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung

Warum Sie uns wählen
◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion

Über uns

Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine 11

Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.Unsere Fabrik hat mehr als 80 Jahre Geschichte der Herstellung von WerkzeugmaschinenDie erste Drehmaschine, Bohrmaschine und Bohrmaschine wurden alle hier geboren.Werkzeugmaschinen umfassen AutomobileWir haben die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen.hohe Qualität und guter Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik

Slant Bed CNC Drehmaschine HTC63Q Maximale Schneidlänge 3000mm Schwere Schneidspindel CNC Horizontale Drehmaschine 12

Häufig gestellte Fragen
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
Wir sind eine Produktionsfirma.
F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.
F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
