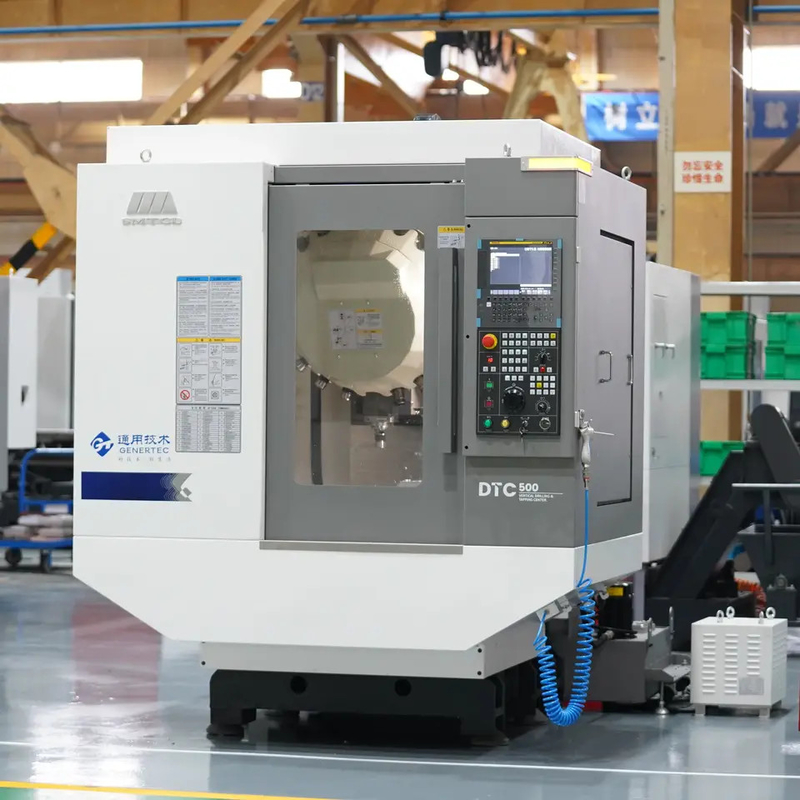

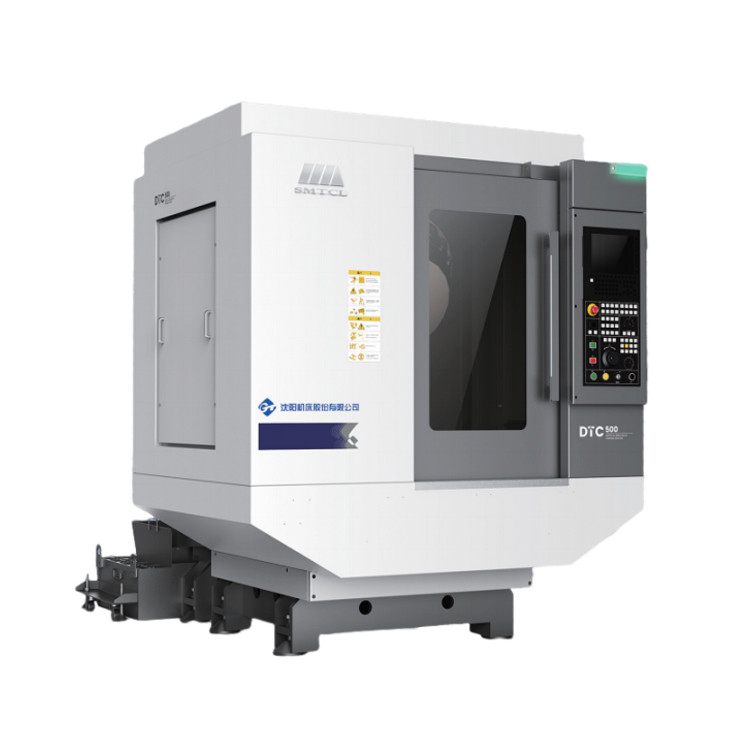

SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum

SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum

Effizientes CNC-Bohrzentrum

SMTCL CNC-Bohrzentrum

Vertikalbohrmaschine

Herkunftsort:

aus China

Markenname:

SMTCL/SYMG

Zertifizierung:

ISO certification

Modellnummer:

DTC500

Kontakt mit uns
Bitte um ein Angebot
SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum
SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum
Einzelheiten zum Produkt
Markenbezeichnung::
SYMG, SMTCL
Typ::
Vertikal
Modell:
DTC500
Spindelkonus::
BT1Kultur
Cnc-Kontrollsystem::
Fanuc Siemens Syntec KND GSK
Max. Geschwindigkeit:
20000 mm/min
Spindel-Leistungsstärke (Kilowatt)::
3.7/5.5
Werkzeugmagazin-Kapazität::
21
X-Achsenbewegung:
500 mm
Y-Achse Reise:
400 mm
Z-Achse Reisen:
300 mm
Worktablemaße:
650 × 400 mm
zulässige Höchstlast:
250 kg
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Satz
Preis
Verhandlungsfähig
Verpackung Informationen
Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.
Lieferzeit
45 bis 60 Tage
Zahlungsbedingungen
L/C,T/T,Western Union
Versorgungsmaterial-Fähigkeit
50 Stück pro Monat
VERWANDTE PRODUKTE
Ein guter Preis. Wirtschaftliches CNC-Vertikalbearbeitungszentrum M800 3-Achsen-CNC-Fräsmaschine Syntec Controller VMC-Maschine Online Video

Wirtschaftliches CNC-Vertikalbearbeitungszentrum M800 3-Achsen-CNC-Fräsmaschine Syntec Controller VMC-Maschine

Beste Preis erhalten
Ein guter Preis. 4 Achsen Bohr-Tapping-Zentrum DTC500 CNC-Vertikalverarbeitung FANUC CNC-Fräsmaschine Online Video

4 Achsen Bohr-Tapping-Zentrum DTC500 CNC-Vertikalverarbeitung FANUC CNC-Fräsmaschine

Beste Preis erhalten
Ein guter Preis. SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum Online Video

SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum

Beste Preis erhalten
Ein guter Preis. SMTCL VMC850Q 3-Achsen-Vertikalbearbeitungszentrum CNC-Fräsmaschine 4-Achsen-CNC-Vertikalbearbeitungszentrum Online Video

SMTCL VMC850Q 3-Achsen-Vertikalbearbeitungszentrum CNC-Fräsmaschine 4-Achsen-CNC-Vertikalbearbeitungszentrum

Beste Preis erhalten
Kontakt mit uns
+8613916455787
sales@huidijd.com
86-021-61195255
Kontaktieren Sie uns jetzt
Beschreibung des Produkts

SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum 0

Vertikalbohrmaschine DTC500 CNC-Fräsmaschine Effiziente Bohr- und Bohrzentrale

Weite Anwendbarkeit für 3C, Automobilindustrie und andere Branchen

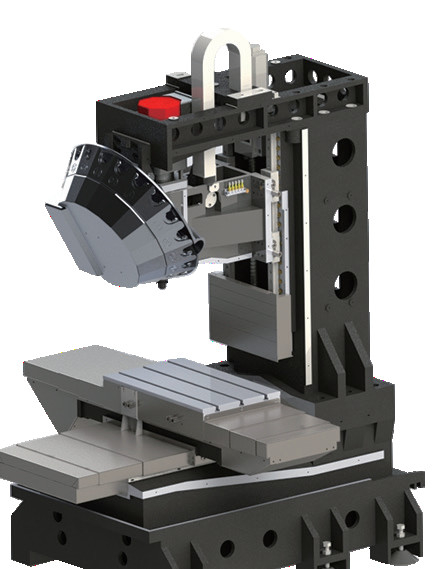

Das vertikale Bohr- und Tapping-Zentrum DTC500 integriert Finite-Element-Analyse und Forward-Design, um die Maschinenkörperstruktur zu optimieren.Es hat ein niedriges Schwerpunkt und ein großes Spannbett und eine Heringbone-SäuleDie Spindelbox ist thermisch symmetrisch ausgelegt, um thermischer Verformung entgegenzuwirken.015Es eignet sich für die komplexe Verarbeitung von 3C-Produkten, Automobilteilen usw.
Eigenschaften des Produkts:
1"Hochsteifigkeit und hohe seismische Beständigkeit"
◆ Großflächige Maschinenkarosserie
◆ Heringknochenkolonnen
◆ Thermalsymmetrie Spindelbox
2,Hoch dynamische Reaktion
◆ Neuer Übertragungsnetz
◆ Hochfrequenz-Servosystem
3,Hohe Effizienz und Stabilität

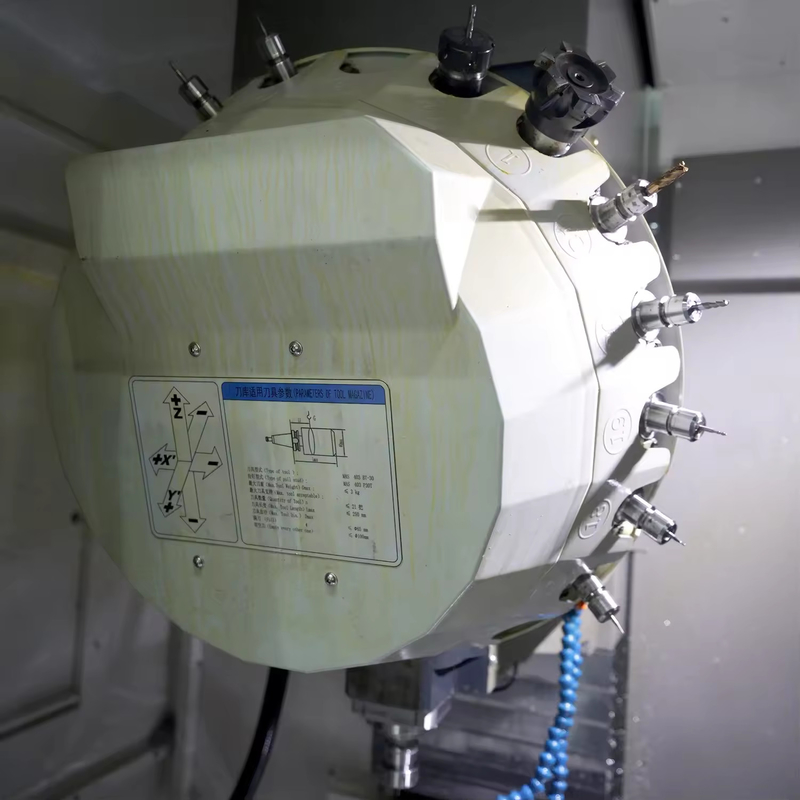

◆ Effizientes Werkzeugmagazin für Servowerkzeuge
◆ Vollständig geschlossener Schutz im Inneren
◆ Zweite Reinigung des Werkzeuggriffes
Einzelheiten des Produkts:

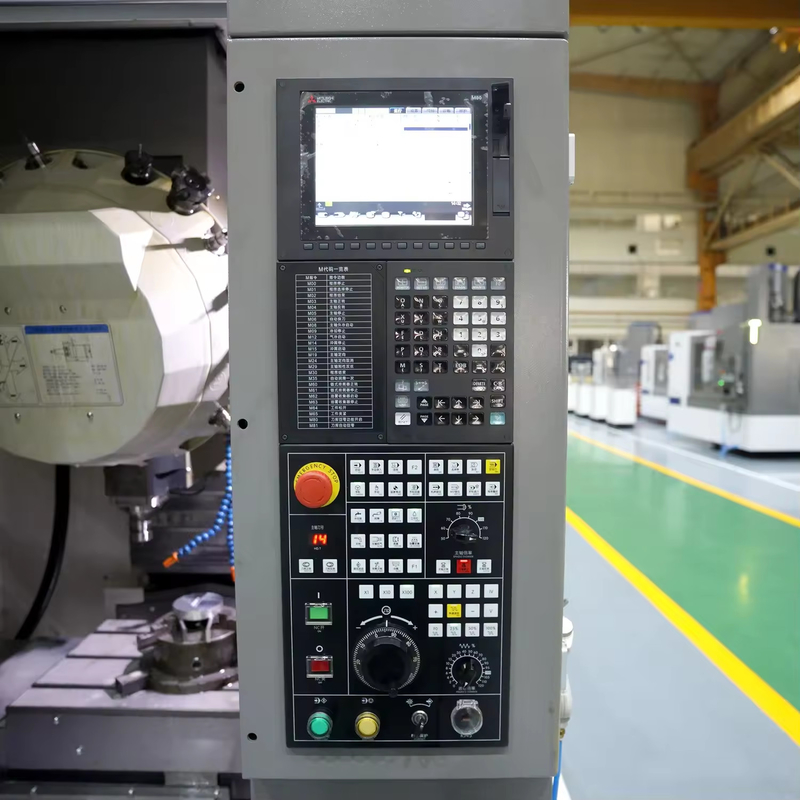

SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum 1
1.Das Bett mit sechs Fuß Boden, niedrigem Schwerpunkt und großer Spannweite verbessert die Antivibrationsleistung der Werkzeugmaschine umfassend.
SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum 2
2.Der Boden ist stabiler, und die innere Rippe hat stärkere Torsionswiderstand und mehreine stabile Verarbeitung.
SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum 3
3.The left and right thermally symmetrical design adopts the structure of ribs on both sides and inner cross reinforcement to offset thermal deformation and improve the machining stability of the machine tool.
SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum 4
4.Diese Funktion stellt sicher, dass die tatsächliche Bearbeitungsgenauigkeit von Bohr- und Tapping-Produkten während des Bearbeitungsprozesses innerhalb von 0,015 mm stabil gesteuert werden kann.
SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum 5
5.Die drei Achsen bilden eine Labyrinthstruktur durch Baffeln und Abdeckungen, die das Eindringen von Bearbeitungsschrott und Schneidflüssigkeit wirksam verhindern können,und die Lebensdauer der Werkzeugmaschine effektiv verbessern.
SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum 6
6.Diese Funktion kann effektiv das Problem des Werkzeugfalls oder der plötzlichen Verschlechterung der Bearbeitungsgenauigkeit durch unreinen Werkzeughalter lösen.
Produktparameter:

Haupttechnische Spezifikationen

Haupttechnische Parameter
Name
Einheit
DTC500
Arbeitstisch
Abmessungen des Arbeitstisches
mm
650X400
zulässige Höchstlast
Weigerung
250
T-Schlittengrößen
mm × Stück
14 × 3
Verarbeitungsbereich
Max. Fahrt des Arbeitstisches

mm
500
Max. Fahrt der Schiebe Y

mm
400
Max. Fahrt der Spindel Z
mm
300
Abstand zwischen Spindelendfläche und Arbeitstisch

Max, du bist ein guter Mann.
mm
460
- Ich weiß nicht.
mm
160
Abstand von der Spindelmitte bis zur Führungsschiene

mm
445
Spindel
Taper-Loch (7:24)

BT1Kultur
Max. Geschwindigkeit
r/min
20000
Nenndämpfungsmoment (S1/S2)
N.m.
11.8/17.5
Leistung des Spindelmotors ((S1/S2)
Leistung
3.7/5.5
Werkzeug
Modell für Werkzeugstäbe

Die Kommission hat die Kommission aufgefordert,
Futtermittel
Schnell bewegt.
X-Achse
m/min
48
Y-Achse

48
Z-Achse

48
Kraft des dreiachsigen Antriebsmotors ((X/Y/Z)
Leistung
2.5/2.5/2.7
Dreiachsigantrieb (X/Y/Z)

Nm
8/8/12
Zuführgeschwindigkeit
mm/min
30000
Werkzeugmagazin
Werkzeugmagazinformular

Werkzeugmagazin für Turmservo

Auswahl der Werkzeugmethode

Zwei-Wege-Auswahl des nahegelegenen Werkzeugs

Kapazität des Werkzeugmagazins
Bar
21
Max. Werkzeuglänge
mm
250
Max. Werkzeuggewicht
Weigerung
3
Max.Werkzeugkopfdurchmesser
Volles Werkzeug
mm
Φ65
Nachbares leeres Werkzeug
mm
Φ100
Zeit für den Werkzeugwechsel (Werkzeug zu Werkzeug)
s
1.6
Gewicht der Werkzeugmaschine
Weigerung
2800
Gesamte elektrische Leistung

KVA
18
Umrissdimension (LXWXH)

mm
2300 × 1800 × 2400
 Präzision der Werkzeugmaschine
Die Positionierungsgenauigkeit dieser Werkzeugmaschine entspricht der nationalen Norm der Volksrepublik China GB/T18400.4-2010 "Akzeptanznormen für die Positionierungsgenauigkeit von Werkzeugmaschinen".
Inspektionspunkte
Fabrikstandard
Verarbeitungsgenauigkeit
IT6
Positionsgenauigkeit
X-Achse ((mm)
0.006
Y-Achse ((mm)
0.006
Z-Achse ((mm)
0.006
Wiederholung der Positionierungsgenauigkeit

X-Achse ((mm)
0.004
Y-Achse ((mm)
0.004
Z-Achse ((mm)
0.004
- Nein. Ich weiß nicht.
Name
Modell oder Spezifikation
Qty
Marke
Anmerkung
1
CNC-System
FANUC OI-MF PLUS TYPE (5)
1
FANUC

2
Hauptmortenstift
aII2/20000-B
1
FANUC

3
X-Achsen-Servomotor
Ausrüstung
1
FANUC

4
Y-Achsen-Servomotor
Ausrüstung
1
FANUC

5
Z-Achsen-Servomotor
die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführte die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführte
1
FANUC

6
X-Achsen-Schraube
Kugelschraube, φ28×12,C3
1
Japanische THK

7
Y-Achsen-Schraube
Kugelschraube, φ28×12,C3
1
Japanische THK

8
Z-Achsen-Schraube
Kugelschraube,φ32×12,C3
1
Japanische THK

9
Schraublager
20 × 47 × 15 / 25 × 62 × 15 2
4/4
Japan NTN

10
Werkzeugmagazin
21 Werkzeugpositionen, Werkzeugmagazin des Turms

1
Okada, Taiwan

11
Schmiersystem

1
Sheng Xiang

12
Wasserbehälter

1
Shenyang Werkzeugmaschine

13
Pneumatischer Teil

1
Qi Li Ke

14
Hauptstromschalter

1
Südkorea

15
Hauptkontaktor

- Ich weiß.
Südkorea

Der Hersteller ist gemäß dem Lieferzyklus berechtigt, gekaufte Teile der gleichen Qualität zu ersetzen, ohne die Leistung der Werkzeugmaschine zu beeinträchtigen.
Anwendung in der Industrie:
SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum 7
SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum 8
 Warum Sie uns wählen:

◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle

◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet

◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität

◆ Stabiles und ausgereiftes Versorgungssystem

◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)

◆ Ergonomische und einfache Wartung

◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion

Über uns:
SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum 9
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
SMTCL und SYMG-GruppeDie erste Drehmaschine, Bohrmaschine und Bohrmaschine wurden alle hier geboren.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:

SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum 10

Ausstellung:

SMTCL vertikale Bohrmaschine DTC500 effizientes CNC-Bohrzentrum 11


Häufige Fragen:

Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?

Wir sind eine Produktionsfirma.

F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.

Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.

F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.

F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden

F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.

F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.

F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
