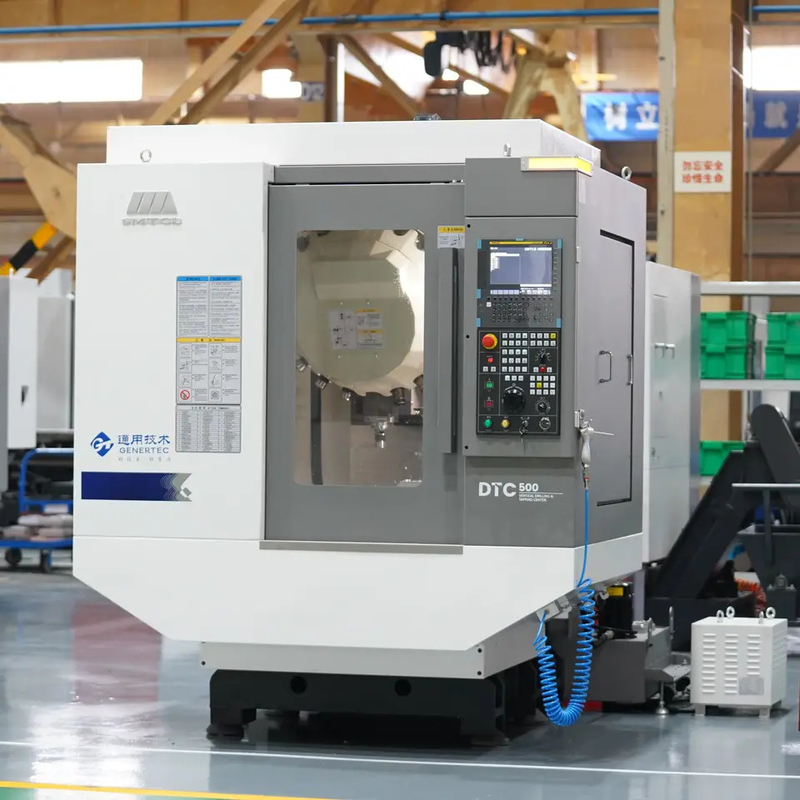

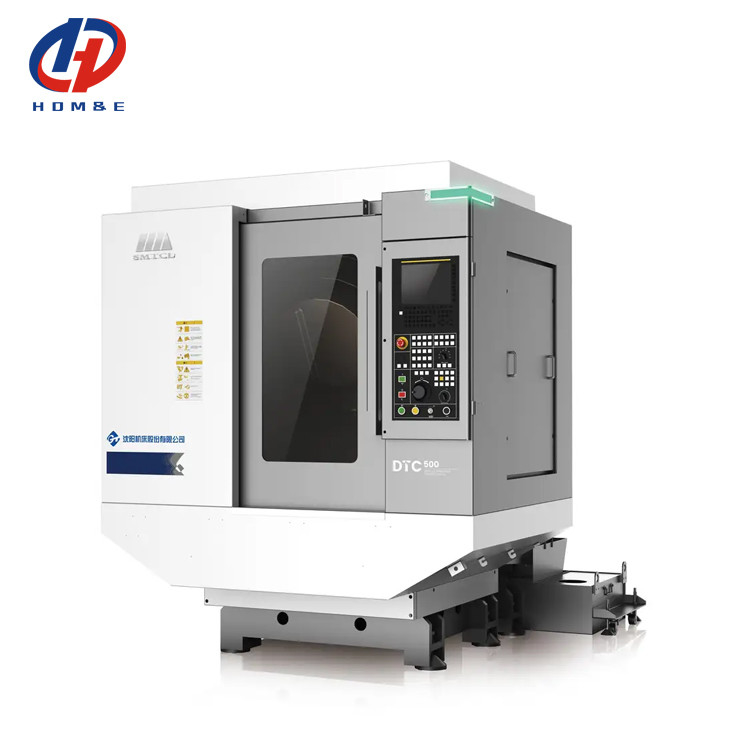

4 Achsen Bohr-Tapping-Zentrum DTC500 CNC-Vertikalverarbeitung FANUC CNC-Fräsmaschine

4 Achsen Bohr-Tapping-Zentrum DTC500 CNC-Vertikalverarbeitung FANUC CNC-Fräsmaschine

CNC-Vertikalverarbeitungszentrum

Vielseitiges 4-Achsen-Tapping-Zentrum

vertikale Mitte maschineller Bearbeitung 4 Achse cnc

Herkunftsort:

aus China

Markenname:

SMTCL/SYMG

Zertifizierung:

ISO certification

Modellnummer:

DTC500

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Brand Name::
SYMG,SMTCL
Type::
VERTICAL
Model:
DTC500
Spindle Taper::
BT30
CNC Control System::
Fanuc Siemens Syntec KND GSK
Max.speed:
20000 mm/min
Spindle Motor Power(kW)::
3.7/5.5
Tool Magazine Capacity::
21
X Axis travel:
500mm
Y Axis travel:
400mm
Z Axis travel:
300mm
Worktable dimensions:
650×400mm
allowable maximum load:
250kg
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Satz
Preis
Verhandlungsfähig
Verpackung Informationen
Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.
Lieferzeit
45 bis 60 Tage
Zahlungsbedingungen
L/C,T/T,Western Union
Versorgungsmaterial-Fähigkeit
50 Stück pro Monat
Beschreibung des Produkts

4 Achsen Bohr-Tapping-Zentrum DTC500 CNC-Vertikalverarbeitung FANUC CNC-Fräsmaschine 0

4 Achsen Bohr-Tapping-Zentrum DTC500 CNC-Vertikalverarbeitung FANUC CNC-Fräsmaschine
Weite Anwendbarkeit für 3C, Automobilindustrie und andere Branchen
Die Werkzeugmaschine der DTC500-Serie ist eine Art vertikales Bohr- und Abschlagzentrum mit hoher seismischer Beständigkeit und hoher dynamischer Reaktion.und hohe Stabilitätslösungen für verschiedene komplizierte Verarbeitungsfälle wie kleine Segmente und mehrere Ecken usw.., die die Herstellung von mittleren und kleinen Platten, Platten sowie Schalenteilen für die Anwendung von 3C-Teilen, Automobil- und kleinen Metallbauteilen realisieren kann
Eigenschaften des Produkts:
1"Hochsteifigkeit und hohe seismische Beständigkeit"
◆ Großflächige Maschinenkarosserie
◆ Heringknochenkolonnen
◆ Thermalsymmetrie Spindelbox
2,Hoch dynamische Reaktion
◆ Neuer Übertragungsnetz
◆ Hochfrequenz-Servosystem
3,Hohe Effizienz und Stabilität

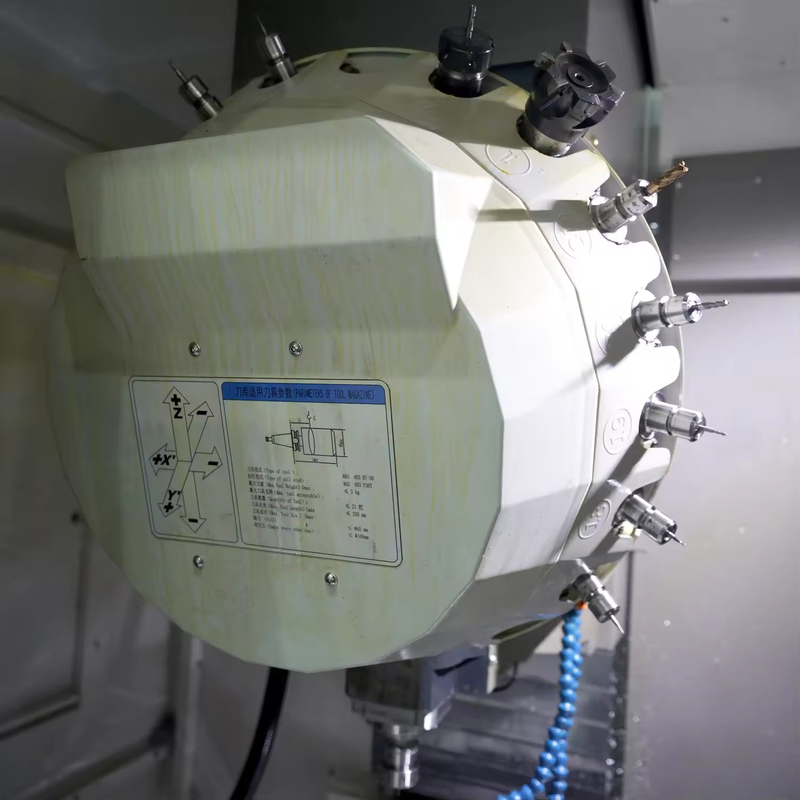

◆ Effizientes Werkzeugmagazin für Servowerkzeuge
◆ Vollständig geschlossener Schutz im Inneren
◆ Zweite Reinigung des Werkzeuggriffes
Einzelheiten des Produkts:
4 Achsen Bohr-Tapping-Zentrum DTC500 CNC-Vertikalverarbeitung FANUC CNC-Fräsmaschine 1

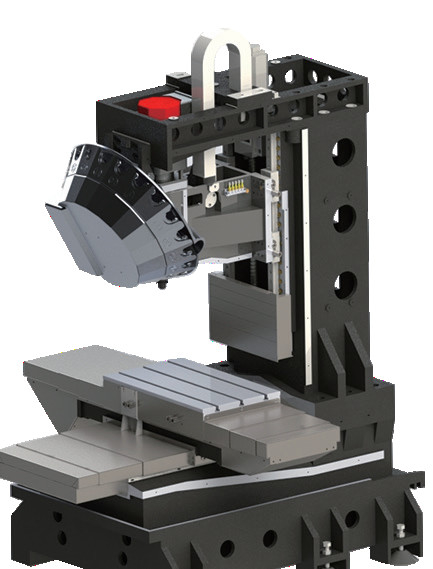

1.Das Bett mit sechs Fuß Boden, niedrigem Schwerpunkt und großer Spannweite verbessert die Antivibrationsleistung der Werkzeugmaschine umfassend.
4 Achsen Bohr-Tapping-Zentrum DTC500 CNC-Vertikalverarbeitung FANUC CNC-Fräsmaschine 2
2.Der Boden ist stabiler, und die innere Rippe hat stärkere Torsionswiderstand und mehreine stabile Verarbeitung.
4 Achsen Bohr-Tapping-Zentrum DTC500 CNC-Vertikalverarbeitung FANUC CNC-Fräsmaschine 3
3.The left and right thermally symmetrical design adopts the structure of ribs on both sides and inner cross reinforcement to offset thermal deformation and improve the machining stability of the machine tool.
4 Achsen Bohr-Tapping-Zentrum DTC500 CNC-Vertikalverarbeitung FANUC CNC-Fräsmaschine 4

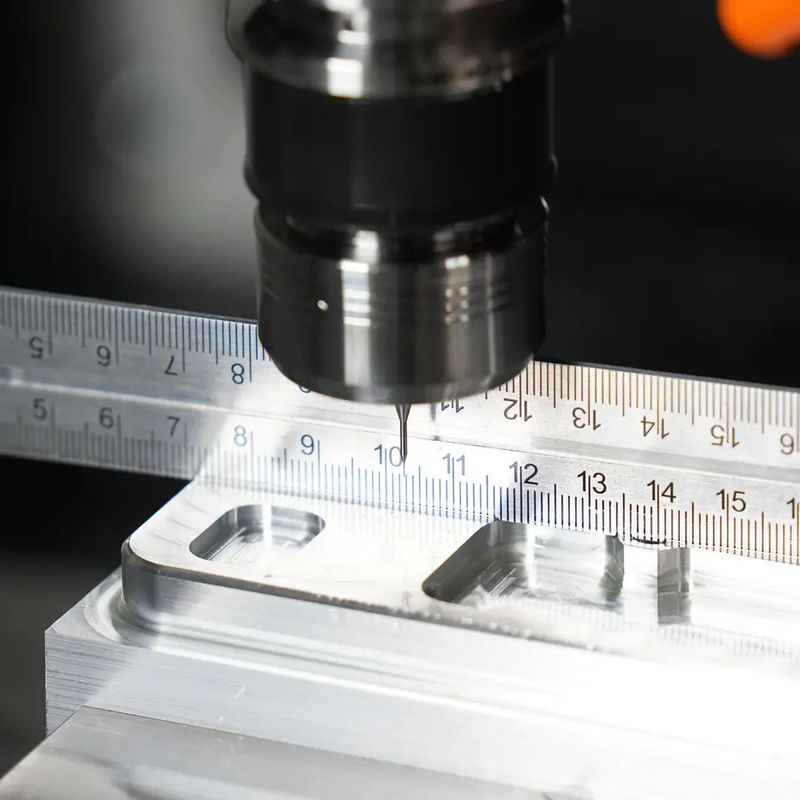

4.Diese Funktion stellt sicher, dass die tatsächliche Bearbeitungsgenauigkeit von Bohr- und Tapping-Produkten während des Bearbeitungsprozesses innerhalb von 0,015 mm stabil gesteuert werden kann.
4 Achsen Bohr-Tapping-Zentrum DTC500 CNC-Vertikalverarbeitung FANUC CNC-Fräsmaschine 5
5.Die drei Achsen bilden eine Labyrinthstruktur durch Baffeln und Abdeckungen, die das Eindringen von Bearbeitungsschrott und Schneidflüssigkeit wirksam verhindern können,und die Lebensdauer der Werkzeugmaschine effektiv verbessern.
4 Achsen Bohr-Tapping-Zentrum DTC500 CNC-Vertikalverarbeitung FANUC CNC-Fräsmaschine 6
6.Diese Funktion kann effektiv das Problem des Werkzeugfalls oder der plötzlichen Verschlechterung der Bearbeitungsgenauigkeit durch unreinen Werkzeughalter lösen.
Produktparameter:

Haupttechnische Spezifikationen

Haupttechnische Parameter
Name
Einheit
DTC500
Arbeitstisch
Abmessungen des Arbeitstisches
mm
650X400
zulässige Höchstlast
Weigerung
250
T-Schlittengrößen
mm × Stück
14 × 3
Verarbeitungsbereich
Max. Fahrt des Arbeitstisches

mm
500
Max. Fahrt der Schiebe Y

mm
400
Max. Fahrt der Spindel Z
mm
300
Abstand zwischen Spindelendfläche und Arbeitstisch

Max, du bist ein guter Mann.
mm
460
- Ich weiß nicht.
mm
160
Abstand von der Spindelmitte bis zur Führungsschiene

mm
445
Spindel
Taper-Loch (7:24)

BT1Kultur
Max. Geschwindigkeit
r/min
20000
Nenndämpfungsmoment (S1/S2)
N.m.
11.8/17.5
Leistung des Spindelmotors ((S1/S2)
Leistung
3.7/5.5
Werkzeug
Modell für Werkzeugstäbe

Die Kommission hat die Kommission aufgefordert,
Futtermittel
Schnell bewegt.
X-Achse
m/min
48
Y-Achse

48
Z-Achse

48
Kraft des dreiachsigen Antriebsmotors ((X/Y/Z)
Leistung
2.5/2.5/2.7
Dreiachsigantrieb (X/Y/Z)

Nm
8/8/12
Zuführgeschwindigkeit
mm/min
30000
Werkzeugmagazin
Werkzeugmagazinformular

Werkzeugmagazin für Turmservo

Auswahl der Werkzeugmethode

Zwei-Wege-Auswahl des nahegelegenen Werkzeugs

Kapazität des Werkzeugmagazins
Bar
21
Max. Werkzeuglänge
mm
250
Max. Werkzeuggewicht
Weigerung
3
Max.Werkzeugkopfdurchmesser
Volles Werkzeug
mm
Φ65
Nachbares leeres Werkzeug
mm
Φ100
Zeit für den Werkzeugwechsel (Werkzeug zu Werkzeug)
s
1.6
Gewicht der Werkzeugmaschine
Weigerung
2800
Gesamte elektrische Leistung

KVA
18
Umrissdimension (LXWXH)

mm
2300 × 1800 × 2400
 Präzision der Werkzeugmaschine
Die Positionierungsgenauigkeit dieser Werkzeugmaschine entspricht der nationalen Norm der Volksrepublik China GB/T18400.4-2010 "Akzeptanznormen für die Positionierungsgenauigkeit von Werkzeugmaschinen".
Inspektionspunkte
Fabrikstandard
Verarbeitungsgenauigkeit
IT6
Positionsgenauigkeit
X-Achse ((mm)
0.006
Y-Achse ((mm)
0.006
Z-Achse ((mm)
0.006
Wiederholung der Positionierungsgenauigkeit

X-Achse ((mm)
0.004
Y-Achse ((mm)
0.004
Z-Achse ((mm)
0.004
- Nein. Ich weiß nicht.
Name
Modell oder Spezifikation
Qty
Marke
Anmerkung
1.
CNC-System
FANUC OI-MF PLUS TYPE (5)
1
FANUC

2.
Hauptmortenstift
aII2/20000-B
1
FANUC

3.
X-Achsen-Servomotor
Ausrüstung
1
FANUC

4.
Y-Achsen-Servomotor
Ausrüstung
1
FANUC

5.
Z-Achsen-Servomotor
die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführte die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführte
1
FANUC

6.
X-Achsen-Schraube
Kugelschraube, φ28×12,C3
1
Japanische THK

7.
Y-Achsen-Schraube
Kugelschraube, φ28×12,C3
1
Japanische THK

8.
Z-Achsen-Schraube
Kugelschraube,φ32×12,C3
1
Japanische THK

9.
Schraublager
20 × 47 × 15 / 25 × 62 × 15 2
4/4
Japan NTN

10.
Werkzeugmagazin
21 Werkzeugpositionen, Werkzeugmagazin des Turms

1
Okada, Taiwan

11.
Schmiersystem

1
Sheng Xiang

12.
Wasserbehälter

1
Shenyang Werkzeugmaschine

13.
Pneumatischer Teil

1
Qi Li Ke

14.
Hauptstromschalter

1
Südkorea

15.
Hauptkontaktor

- Ich weiß.
Südkorea

Der Hersteller ist gemäß dem Lieferzyklus berechtigt, gekaufte Teile der gleichen Qualität zu ersetzen, ohne die Leistung der Werkzeugmaschine zu beeinträchtigen.
