3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum

Markenbezeichnung: HD
Modellnummer: SV856L
Herkunftsort: China
Zertifizierung: CE ISO
Mindestbestellmenge: 1 Satz
Preis: Verhandlungsfähig
Lieferfähigkeit: 50 Sätze pro Monat
Stichworte

Mitte der hohe Präzision CNC-Vertikalen-maschinellen Bearbeitung

Mitte der maschinellen Bearbeitung des Bock-12000rpm

Mitte der maschinellen Bearbeitung des Bock-15000mm/min

Einzelheiten zum Produkt

Marke: HD Typ: SV856L
Produktname: Vertikale Mitte der maschinellen Bearbeitung Tabellengröße (L × W): 1000 × 500
Maximale Last auf dem Tisch: 600 kg X -Achse -Reise: 850mm
Y Achsenreise: 550mm Z -Achsenreise: 600mm
A.T.C.: 24 ATC mit Roboterarm
Hervorheben

Vertikale Mitte der maschinellen Bearbeitung

,

Syntec Controller Vertikalbearbeitungszentrum

,

Kostengünstiges Vertikalbearbeitungszentrum

Beschreibung des Produkts

3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 0

Beschreibung des Produkts:

SV856L Vertical Machining Center ist eine Hochleistungsbearbeitungsanlage.

In Bezug auf die Konstruktion hat es eine fortschrittliche vertikale Struktur, die eine ausgezeichnete Stabilität und Steifigkeit aufweist.die Vibrationen während des Bearbeitungsprozesses wirksam reduzieren und die Bearbeitungsgenauigkeit gewährleisten kannDer Arbeitstisch hat eine große Größe und kann Werkstücke mit größeren Abmessungen und Gewichten transportieren, die unterschiedlichen Bearbeitungsanforderungen entsprechen.

Was die Genauigkeit angeht, so ist es durch die Zusammenarbeit eines hochpräzisen Getriebesystems und eines fortschrittlichen Steuerungssystems, ob es sich nun um Fräsen, Bohren oder komplexe Konturbearbeitung handelt,Es kann eine Mikron-Genauigkeit erreichen..

Die Bedienungsschnittstelle ist einfach und intuitiv, sodass der Bediener leicht mit dem Betrieb beginnen kann.die die Lebensdauer der Ausrüstung verlängert und die Bearbeitungseffizienz verbessertEs wird weit verbreitet in den Bearbeitungsbereichen von Formen, mechanischen Teilen usw. verwendet.

Eigenschaften des Produkts:

1Die wichtigsten großen Teile der Werkzeugmaschine: Basis, Arbeitsbank, Säule, Sattel, Spindelbox sind aus hochwertigem Harz-Sandmodell, hochfester hochwertiger Gusseisen,mit einem perfekten Wärmebehandlungsprozess zur Beseitigung von Restbelastungen, und Auslegung einer ausreichenden Verstärkungsplatte, um sicherzustellen, dass die Maschine ausreichend Festigkeit, Steifigkeit und hohe Stabilität aufweist;

2"Verwenden von Taiwan Original schweren linearen Führungsschiene, starke Steifigkeit, gute dynamische Genauigkeit;

3"Drei-Achsen-Getriebe mit Taiwan-Schleifschrauben, kompakte Struktur, reibungslose Bewegung, hohe Präzision:

4"Die hohe Steifigkeit der Taiwan-Spindel durch Schmierfett kann dazu führen, dass das Spindellager eine konstante und zuverlässige Schmierung erhält.

5"Die Basis nimmt eine große Wassertellerstruktur, gute wasserdichte Leistung an.

Einzelheiten des Produkts:
3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 1

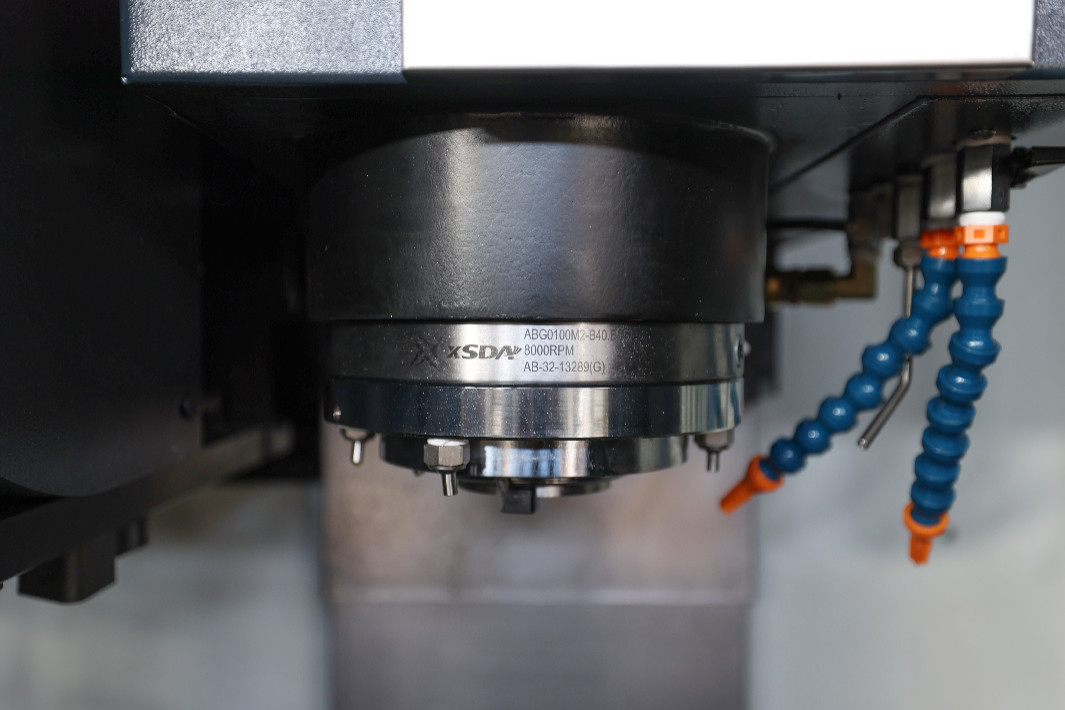

Spindel mit hoher Präzision
1, NSK-Lager mit hoher Präzision, hohe Präzision, um die Verarbeitungsgenauigkeit zu gewährleisten;
2,interne und externe
Spezifikationen für den Kühlzyklus;
3, Vorwärts- und Rückwärtslabyrinthdesign;
4, Hochspannung vier Klauen;
5, Luftvorhangschutzfunktion
3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 2

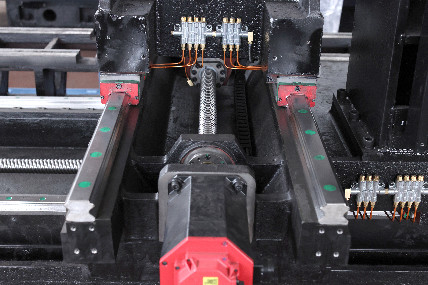

TDreiachsige Schraube/Führung
1, mit Taiwan Präzisionskugelschraube, hohe Präzision, lange Lebensdauer;
2, die Verwendung von Taiwan Präzision lineare Führung, statische und statische Reibung, hohe Empfindlichkeit, hohe Geschwindigkeit keine Vibrationen, niedrige Geschwindigkeit kein Krabbeln, hohe Positionierungsgenauigkeit
3, der dem Präzisionsölbehälter entspricht, um die Schmierwirkung des axialen Zuführmechanismus zu gewährleisten
3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 3
Maschinenkolonne
1. die Verwendung von Heringknochenstruktur, glatter Schnitt;
2- Horizontale Stützungen für die Kniffreihe, um eine angemessene Steifigkeit und Festigung zu gewährleisten;
3. sicherstellen, daß die Bearbeitungsgenauigkeit der Werkzeugmaschine stabil und langlebig ist.
3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 4
Werkzeugmaschinenbett
1. das Bett ist aus hochwertigem Gusseisen, künstlich veraltet, verringert die Belastung, hemmt wirksam die Schneidkraft, die durch Verformung und Vibration der Maschine verursacht wird;
2. die Anordnung vernünftig ist, die Verstärkung die Feldstruktur annimmt, die Werkzeugmaschine eine starke Steifigkeit aufweist;
3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 5

Antriebssystem

1. Die dreiachsige Zufuhr übernimmt eine fortschrittliche Servo-Steuerung;

2. mechanische Getriebe mit direktem Getriebe;

3. Übertragungsbauteile, optionale Präzisionskopplung, Extrusionswiderstand, Temperaturanstieg



3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 6

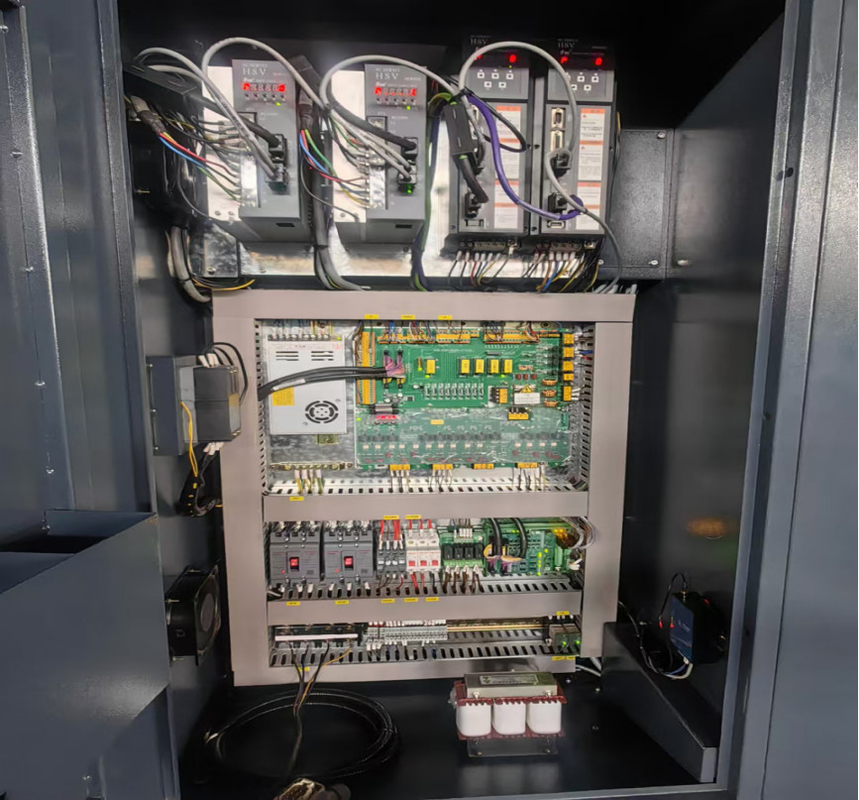

Standardelektrische Konstruktion
1.Die elektrische Konstruktion der Werkzeugmaschine entspricht den elektrischen Normen
2.die sichere Stromversorgung, es gibt Überstrom, Kurzschluss Schutz, Werkzeugmaschine mit entsprechenden Aktionen haben die entsprechende Verriegelung, um die Ausrüstung und den menschlichen Körper zu schützen
3.das elektrische System verfügt über eine Selbstdiagnosefunktion, Betriebs- und Wartungspersonal kann den Betriebszustand jedes Teils der Werkzeugmaschine jederzeit nach dem Display beobachten
4.die Standardkonfiguration des elektrischen Schranks hat eine vollständig geschlossene Struktur und ist mit einem axialen Lüfter ausgestattet, um den Zweck von Staub und Kühlung zu erreichen,und reservieren einen bestimmten Platz im elektrischen Schrank, um die Erweiterung der Funktionen zu erleichtern
5- die Werkzeugmaschine mit Transformator kann nur mit einer externen dreiphasigen (380 V) vierdrahtigen (einschließlich Erddraht) Versorgung versorgt werden.
3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 7
Standard-Außenschutz
1, pneumatisches System, pneumatisches Zwilling kann Verunreinigungen und Feuchtigkeit in der Luftquelle filtern, verhindern, dass verunreinigte Gase beschädigen und Korrosion von Maschinenteilen.Die Magnetventilgruppe wird durch PLC-Programm gesteuert, um sicherzustellen, dass die Spindel Loosen Tool, die Spindel-Zentrum blasen, die Spindel Klemmwerkzeug und andere Aktionen können schnell und genau abgeschlossen werden.
2, Schutz von Werkzeugmaschinen, Werkzeugmaschinen mit Sicherheitsstandards des Schutzzimmers, nicht nur um Kühlmittel-Spritz verhindern, sondern auch um sicher Betrieb, angenehmes Aussehen zu gewährleisten.Jede Führungsschiene der Werkzeugmaschine verfügt über eine Schutzabdeckung, um zu verhindern, dass Splitter und Kühlmittel in die Maschine gelangen, so daß die Führungsschiene und die Kugelschraube vor Verschleiß und Korrosion geschützt sind.

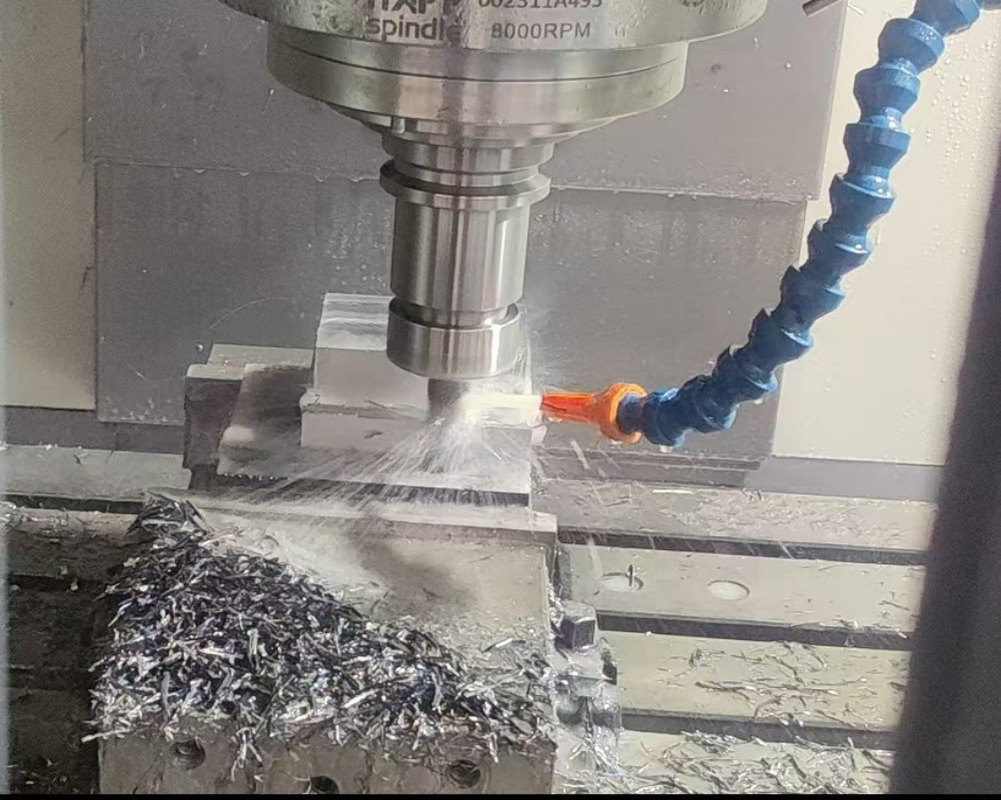

Anwendung in der Industrie:

3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 8
Ausnutzung für M2
3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 9
Anschlag auf die Stahlplatte M20
3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 10
Bohrungen mit einem 50 U-Bohrgerät
3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 11
Fräsen der Seitenfläche mit einem 16-mm-Fräsmaschine
3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 12
Teile für Mercedes-Benz
3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 13

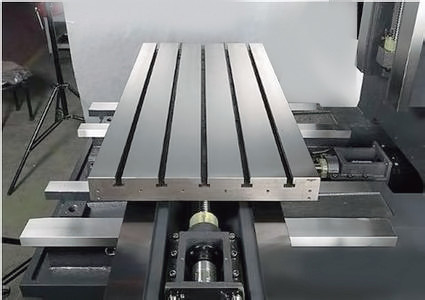

Rund-quadratischer Tisch
3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 14
mit einer Breite von nicht mehr als 15 mm

Produktparameter:

Artikel
Einheit
SV850L
SV856L
SV866L
Tabellengröße (L × W)
mm
1000 × 500
1000 × 500
1000 × 500
Größe des T-Schlitzes
mm
18x5x100
18x5x100
18x5x100
X-Achsenbewegung
mm
800
850
850
Fahrt auf der Y-Achse
mm
500
550
550
Z-Achsenfahrt
mm
500
600 ((800)
600
Entfernung von der Spindelnose zum Tisch
mm
100 bis 600
100-700(900)
100 bis 700
Abstand von der Spindelmitte bis zur Leitbahnoberfläche
mm
580
620
635
Max.Tischlastgewicht
Weigerung
500
600
800
Drehzahl der Spindel
Umdrehungen pro Minute
60-8000
60-8000
60-8000
Spindelverstärker

USE Gewerbewirtschaft
USE Gewerbewirtschaft
USE Gewerbewirtschaft
Schnelle Durchfahrt X,Y,Z
m/min
36/36/24
48/48/36
48/48/36
Max.Schneidgeschwindigkeit
mm/min
1-5000
1-5000
1-5000
Lenkbahnmodus

Dreiachsige Linearleitungen / Zwei Linearleitungen und eine gehärteten Leitungen
Dreiachsige Linearleitungen
(Sechs Schieberegler)
Werkzeugspeicherkapazität

24T
24T
24T
Werkzeugwechsler

Typ der Scheibe
Typ der Scheibe
Typ der Scheibe
Max.Werkzeugdurchmesser
mm
φ80 ((150)
φ80 ((150)
φ80 ((150)
Max.Werkzeuglänge
mm
200
200
200
Max. Werkzeuggewicht
Weigerung
8
8
8
Zeit für den Werkzeugwechsel
S
2.3
2.3
2.3
Genauigkeit einstellen
mm
±0.005
±0.005
±0.005
Genauigkeit der Wiederherstellung
mm
±0.003
±0.003
±0.003
Spindelmotor
kW
7.5/11.0
7.5/11.0
7.5/11.0
Luftdruck
in kg/cm2
6
6
6
Leistungsbedarf
KVA
15
15
18
Maschinengewicht
Weigerung
4800
5200
5800
Abmessungen (L × W × H)
mm
2400 × 2100 × 2350
2600 × 2200 × 2450
2600 × 2250 × 2450
Standardkonfiguration:
1"Vollversiegeltes Schutzdeckel"
2"Rigid Tapping"
3,Drei-Achsen-automatische Schmiervorrichtung
4,Elektrische Klimatisierung mit konstanten Temperaturen
5"Schneidflüssigkeitskühlgerät"
6Das System unterstütztÜbertragung auf U-Feld
7,LED-Arbeitslicht
8"Dreifarbiges Warnlicht"
9,Drei Achsen schieben einziehbare Schutz
10Werkzeugkasten und Ankerschrauben
11"Betriebsanleitung"
12"Wartungshandbuch"
13"Verarbeitungsluftblasegerät"
Zusatzzubehör:
1,CNC Drehscheibe
2,Direkt verbundene Spindel
3Spindelölkühlung
4Spindelzentrum Entladung
5"Chip transportieren"

Unser Dienst:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3Über 200 Kontrollpunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung

Warum Sie uns wählen:
◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Über uns:
3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 15
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:
3 Achsen Vertikalbearbeitungszentrum SV856L Syntec Controller Kosteneffizientes Vertikalbearbeitungszentrum 16

Häufige Fragen:

Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?

Wir sind eine Produktionsfirma.
F2: Was sind die wichtigsten Produkte Ihrer Firma?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
F4: Was sind Ihre Garantiebedingungen?
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.
F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
F6: Warum haben Sie sich für Ihre Firma entschieden?
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
F8: Was sind die Zahlungsbedingungen?
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
