Herkunftsort:
China
Markenname:
SMTCL
Zertifizierung:
CE ISO certification
Modellnummer:
it50
Video
Video
Video
Beschreibung des Produkts:

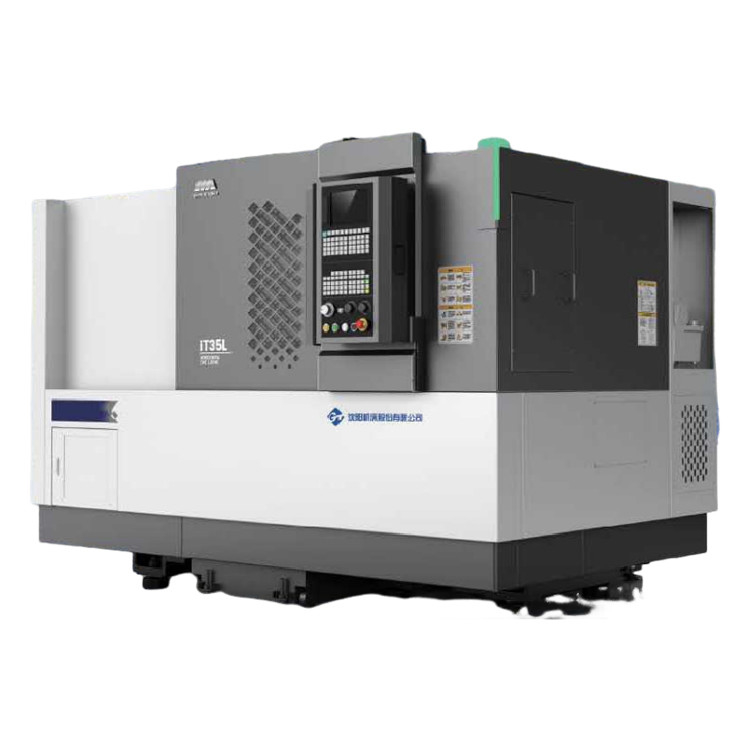

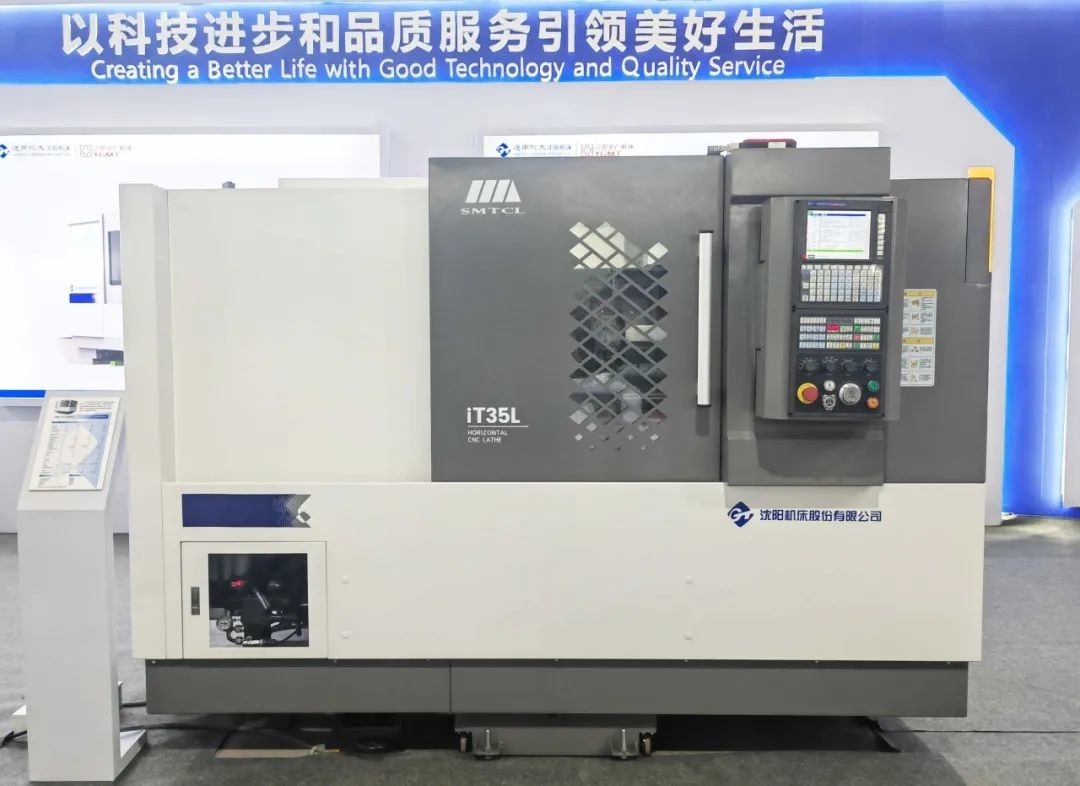

IT50 ist ein Werkzeugmaschinenprodukt mit hervorragender Leistung. Es hat eine solide Körperstruktur und kann bei hoher Bearbeitungslast die Stabilität beibehalten, um die Bearbeitungsgenauigkeit zu gewährleisten.Die IT50 ist mit einem fortschrittlichen numerischen Steuerungssystem ausgestattet, die einfach zu bedienen und ein hohes Maß an Intelligenz aufweist.
Eigenschaften des Produkts:
1,Hohe Steifigkeit
* Finite-Element-Analyse zur Optimierung der gesamten Maschinenstruktur

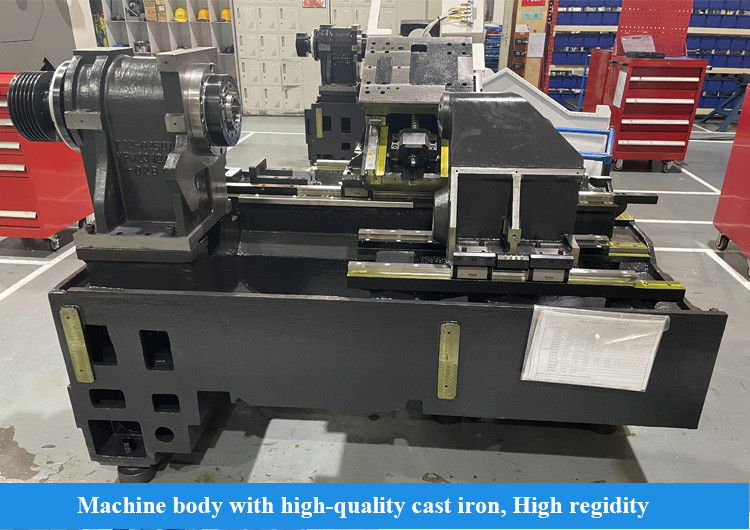

* Das Bett ist aus hochwertigen Gießstoffen mit vernünftiger Bar-Layout

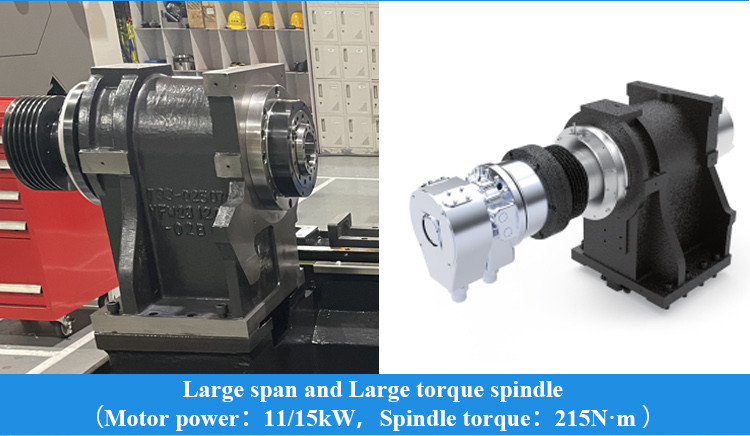

* Konfiguration von großer Spannweite, großer Drehmomentspindel, Verbesserung der Schneidfestigkeit
* Präzisionsschrauben, Verbesserung der Verbindungssteifigkeit
|
Artikel
|
Einheit
|
Spezifikation
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Maximaler Drehdurchmesser
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
Höchstdrehlänge
|
mm
|
350
|
500
|
500
|
|
|
Maximaler Schwung über das Bett
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
Maximaler Schwung über die Rutsche
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
Spindel
|
Spindelnase
|
|
A2 bis 6
|
A2 bis 6
|
A2 bis 8
|
|
Vorlagerblatt.
|
mm
|
100
|
100
|
120
|
|
|
Spindel-Stäbe und Lochgröße
|
|
1:20"Φ70
|
1:20"Φ70
|
1:20;Φ90
|
|
|
Abweichend von Spindelloch
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
Maximal täglich
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|

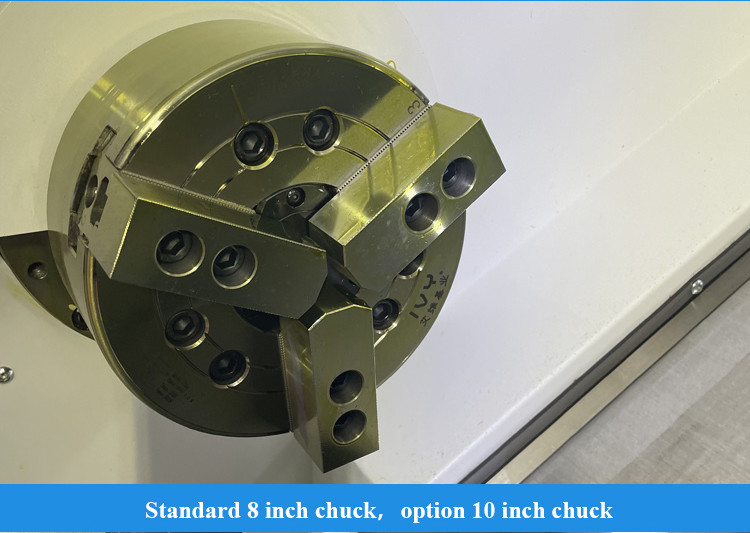

Schlaggröße
|
Zoll
|
8
|
8
|
10
|
|
|
Drehzahl der Spindel
|
r/min
|
4000
|
4000
|
3500
|
|
|
Nenndrehmoment der Spindel
|
Nm
|
158 ((666 r/min)
|
158 ((666 r/min)
|
243 ((588r/min)
|
|
|
maximales Drehmoment der Spindel
|
Nm
|
215 ((666 r/min)
|
215 ((666 r/min)
|
300 ((588 r/min)
|
|
|
maximale Motorleistung kontinuierlich/30min
|
Leistung
|
Die Bibel, 15. 11.
|
Die Bibel, 15. 11.
|
15/18.5
|
|
|
Ernährung
|
X/Z-Schnellauffahrt
|
m/min
|
30
|
30
|
24
|
|
x-Achsenbewegung
|
mm
|
200
|
200
|
260
|
|
|
Z-Achsenbewegung
|
mm
|
350
|
510
|
505
|
|
|

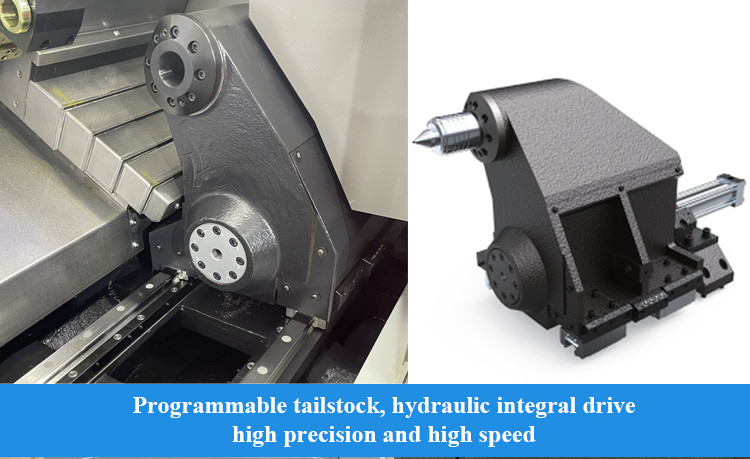

Hinterhalt
|
Reisen mit Schwanzbestand
|
mm
|
Nein
|
400
|
400
|
|
Rückenstockverstärkung
|
Morsezeichen
|
Nein
|
MT-5
|
MT-5
|
|
|
Turm
|
Typ des Turms
|
|
Horizontale 8-Stations-Servo-Turm
|
Horizontale 8-Stations-Servo-Turm
|
Horizontale 8-Stations-Servo-Turm
|
|
Mittelhöhe
|
mm
|
80
|
80
|
100
|
|
|
Drehposition
|
- Ich weiß.
|
± 16
|
± 16
|
± 16
|
|
|
Andere
|
Gewicht
|
Weigerung
|
3300
|
3600
|
3700
|
|
Gesamtmaße ((L*W*H)
|
mm
|
2330 × 1675 × 1760
|
2550 × 1675 × 1760
|
2550 × 1675 × 1820
|
|
|
Standardkonfiguration:

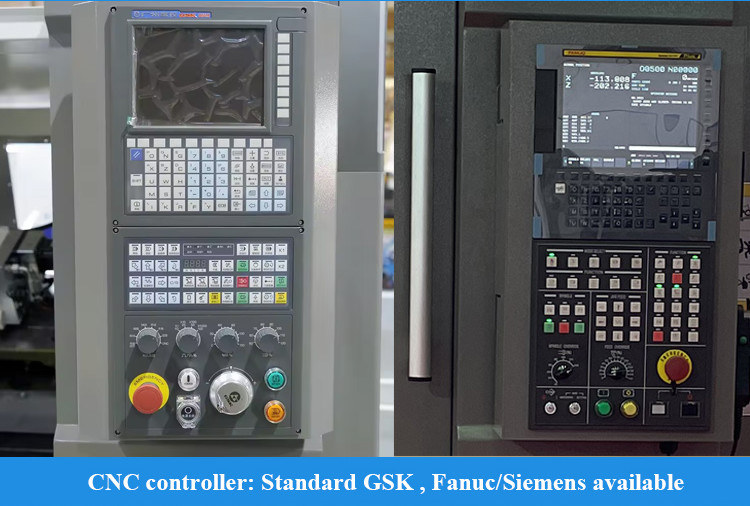

1,GSK988TA Steuerung

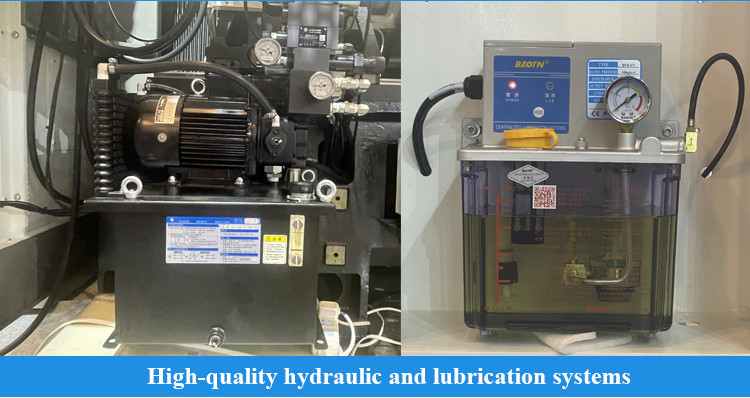

2"Solid chuck & cylinder chinesische Marke" 3,8 Positionen Turm 4"Hydraulische Anlage chinesische Marke" 5"Chip-Box" |
Auswahlkonfiguration:
1"Seitenförderer"
2Hinterer Förderer 3Ein besonderer Chuck. 4,Sonderzylinder 5Ein spezieller Turm. |
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
