Großes CNC-Drehwerk HTC40P Schiebeführer Schiene Fanuc Drehwerk 12 Station Turm Schrägbett CNC-Drehwerk
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | HTC40P |
|---|---|---|---|
| Schlüsselwort: | Schrägen-Bett CNC-Drehbank | Höchstdrehlänge: | 1500 |
| Maximaler Drehdurchmesser: | Φ500 | Maximaler Schwung über das Bett: | Φ600 |
| Maximaler Schwung über die Rutsche: | Φ400 | Max. Drehzahl der Spindel (rpm): | 3500 r.p.m |
| Fahrt (X-Achse): | 270 | Fahrt (Z-Achse): | 1510 |
| Hervorheben |
Schiebeleitung CNC-Drehmaschine,HTC40P CNC-Drehmaschine,12 Station Turm CNC Drehmaschine |
||
Beschreibung des Produkts
Beschreibung des Produkts:
Eigenschaften des Produkts:
1,Hohe Steifigkeit

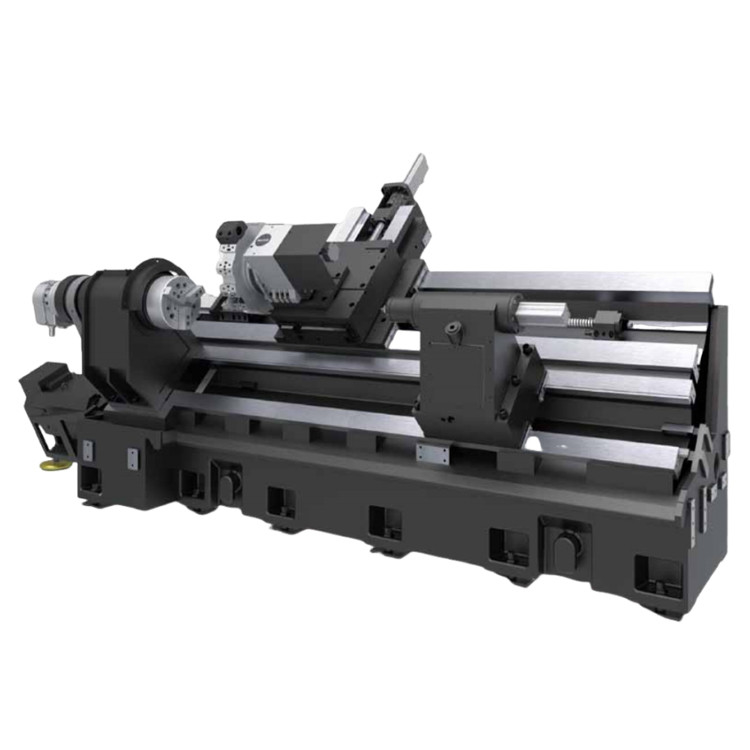

Die Führungsschiene der Werkzeugmaschine setzt vollständig auf eine schiebeführende Leitungsschiene, die durch Verhärten gehärtet ist, eine extrem große zweischnelle Leitungsschiene und eine Spannweite der Schwanzleiter, wodurch die Steifigkeit der Werkzeugmaschine um 50% erhöht wird.
Anwendung in der Industrie:
1Außenkugelkäfig, Innenkugelkäfig, Rotorachse, Differentialgehäuse,
Produktparameter:
|
Artikel 1
|
Einheiten
|
HTC4P/1000
|
HTC4P/1500
|
|
Längenspezifikation
|
mm
|
1000
|
1500
|
|
Maximaler Schwungdurchmesser über dem Bett
|
mm
|
Φ600
|
Φ600
|
|
Maximale Schneidlänge
|
mm
|
1000
|
1500
|
|
Maximaler Schnittdurchmesser
|
mm
|
Φ500
|
Φ500
|
|
Maximaler Schwungdurchmesser über dem Querschieber
|
mm
|
Φ400
|
Φ400
|
|
Typ und Code der Spindelnuse
|
-
|
A2 bis 8
|
A2 bis 8
|
|
Durchmesser der Spindelbohrung
|
mm
|
Φ80
|
Φ80
|
|
Höchstdurchlässigkeit der Stange
|
mm
|
Φ66
|
Φ66
|
|
Stammstock
|
|||
|
Drehzahlbereich der Spindel
|
r/min
|
50 bis 3500
|
50 bis 3500
|
|
Maximales Ausgangsdrehmoment der Spindel (GSK988TA)
|
Nm
|
302
|
302
|
|
Spindelgeschwindigkeitsschritte
|
-
|
Unendlich variable Geschwindigkeiten
|
Unendlich variable Geschwindigkeiten
|
|
Ausgangsleistung des Hauptmotors ZJY265A-15AM
|
Leistung
|
18.5 (30 Minuten) /15 (bewertet)
|
18.5 (30 Minuten) /15 (bewertet)
|
|
- Ich weiß.
|
|||
|
Durchmesser/Typ der Schachtel
|
Zoll
|
8"
|
8"
|
|
X-Achse schnelle Durchfahrgeschwindigkeit (Rollleitschiene)
|
m/min
|
15
|
15
|
|
Z-Achse schnelle Durchfahrgeschwindigkeit (Rollleitbahn)
|
m/min
|
15
|
15
|
|
Fahrt auf der X-Achse
|
mm
|
270
|
270
|
|
Fahrt auf der Z-Achse
|
mm
|
1010
|
1510
|
|
Rückenstock-Sleeve-Reise
|
mm
|
100
|
100
|
|
Schwanzbügel mit verjüngter Hülse
|
Morsezeichen
|
4#
|
4#
|
|
Standard-Werkzeugpfostenart
|
|||
|
Werkzeuggröße
|
|
Horizontale Position 12
|
Horizontale Position 12
|
|
Zylindrische Drehwerkzeuge
|
mm
|
25X25
|
25X25
|
|
Durchmesser der Bohrwerkzeugstange
|
mm
|
d40/d32/d25/d20
|
d40/d32/d25/d20
|
|
Ob der Schneidkopf in der Lage ist, den Schneider bequem auszuwählen
|
-
|
- Ja, das ist es.
|
- Ja, das ist es.
|
|
Höchstlastfähigkeit
|
|||
|
Werkstücke auf Scheiben
|
Weigerung
|
200
|
200
|
|
Werkstücke für Wellen
|
Weigerung
|
500
|
500
|
|
Maschinengewicht
|
Weigerung
|
5500
|
6000
|
|
Gesamtgröße (L × W × H)
|
mm
|
4100 × 2050 × 1960
|
4600 × 2050 × 1960
|
|
Anmerkungen: Die in der Tabelle angegebenen Parameter dienen lediglich als Referenz und beziehen sich im Falle einer Änderung auf das tatsächliche Produkt.
|
|||
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
