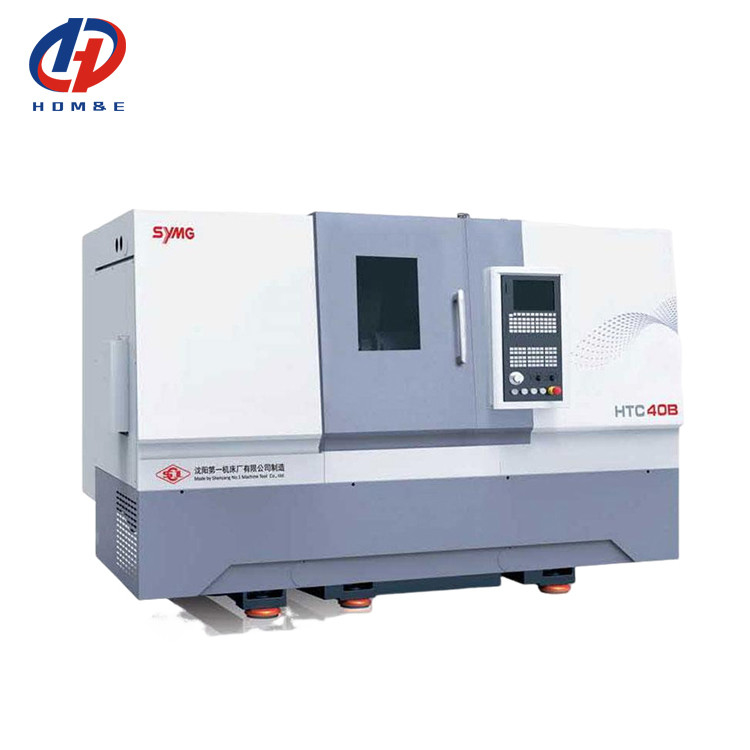

FANUC Hochsteifigkeit Hochdrehmoment CNC Drehmaschine HTC40B 45 Grad Integral Schrägbett CNC Drehmaschine für Metall
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | HTC40B |
|---|---|---|---|
| Schlüsselwort: | Schrägen-Bett CNC-Drehbank | Höchstdrehlänge: | 970 |
| Maximaler Drehdurchmesser: | Φ400 | Maximaler Schwung über das Bett: | Φ600 |
| Maximaler Schwung über die Rutsche: | Φ350 | Max. Drehzahl der Spindel (rpm): | 4'000 Drehzahlen pro Stunde |
| Fahrt (X-Achse): | 200 | Fahrt (Z-Achse): | 1050 |
| Hervorheben |
Metall-CNC-Drehbank,45-Grad-CNC-Drehmaschine,CNC-Drehmaschine mit hoher Steifigkeit |
||
Beschreibung des Produkts
Beschreibung des Produkts:
Eigenschaften des Produkts:
1,Hohe Steifigkeit
Die Steifigkeit wird um 50% erhöht durch Erweiterung des Lagers, Erhöhung der Spindelspannweite, Verkürzung des Gürtelrutschenüberhangs und eine neue Schiebe-Schwanzstruktur.
mit einer Breite von nicht mehr als 20 mm

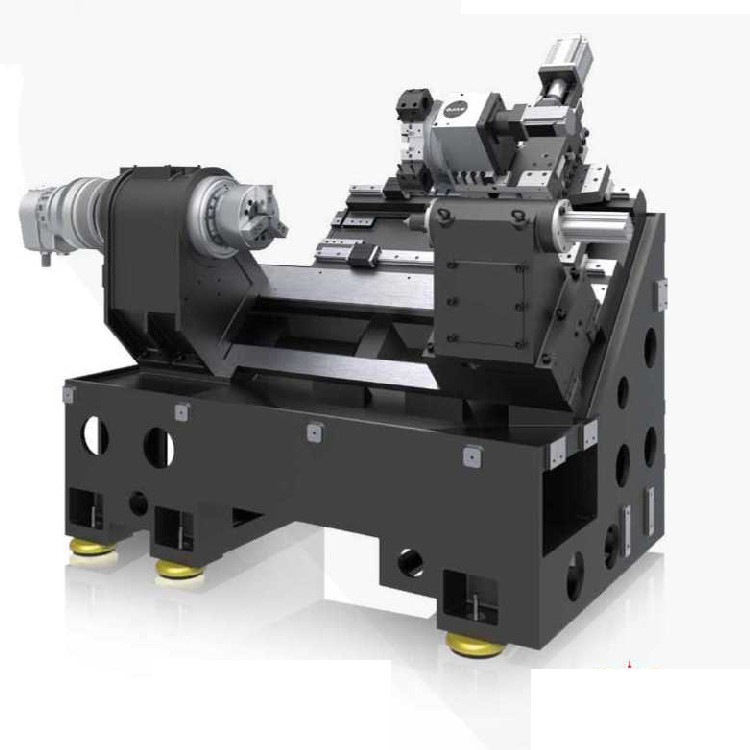

Gesamtkörper der Schiebewerkzeugmaschine
Rückenstock der Führungsschiene
Servo-Werkzeugpfosten
Zwei-Achsen-Zufuhr
Integrierte Spindelkode
Anwendung in der Industrie:
1Außenkugelkäfig, Innenkugelkäfig, Rotorachse, Differentialgehäuse,
Produktparameter:
|
Artikel 2
|
Einheit
|
HTC40B/500
|
HTC40B/1000
|
|
Maximaler Schwungdurchmesser über dem Bett
|
mm
|
Φ600
|
Φ560
|
|
Maximale Schneidlänge
|
mm
|
500
|
970
|
|
Maximaler Schnittdurchmesser
|
mm
|
Φ400
|
Φ360
|
|
Maximaler Schwingendurchmesser auf der Rutsche
|
mm
|
Φ320
|
Φ350
|
|
Spindelnase
|
mm
|
A2 bis 8
|
A2 bis 8
|
|
Durchmesser des Spindellochs
|
mm
|
Φ80
|
Φ80
|
|
Durchmesser des Durchmesserbars
|
mm
|
Φ65
|
Φ65
|
|
Drehzahlbereich der Spindel
|
r/min
|
50 bis 3500
|
50 bis 4000
|
|
Maximales Ausgangsdrehmoment der Spindel
|
Nm
|
245
|
177
|
|
Hauptmotor
|
KW
|
Die Bibel, 15/11
|
Die Bibel, 15/11
|
|

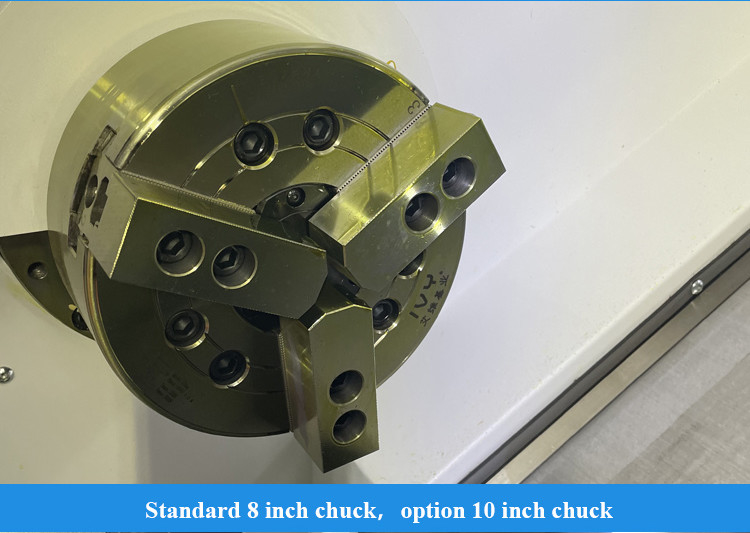

Durchmesser der Schachtel
|
Zoll
|
10'
|
8'
|
|
Schnelle Geschwindigkeit auf der X-Achse
|
m/min
|
30
|
30
|
|
Schnelle Geschwindigkeit der Z-Achse
|
m/min
|
30
|
30
|
|
Fahrt auf der X-Achse
|
mm
|
200
|
200
|
|
Fahrt auf der Z-Achse
|
mm
|
550
|
1050
|
|
Schlaganfall
|
mm
|
100
|
100
|
|
Schwanzspindel Spindel
|
Mohs
|
5#
|
4#
|
|
Standardformular für Werkzeughalter
|
mm
|
Horizontale 8-Station
|
Horizontale 8-Station
|
|
Außenmesser
|
mm
|
25 × 25
|
25 × 25
|
|
Durchmesser der Bohrstange
|
mm
|
Für den Fall, dass die Fahrzeugkennzeichnung nicht erfüllt ist, ist die Kennzeichnung der Fahrzeugkennzeichnung zu verwenden.
|
Für den Fall, dass die Fahrzeugkennzeichnung nicht erfüllt ist, ist die Kennzeichnung der Fahrzeugkennzeichnung zu verwenden.
|
|
Gewichtskapazität (Typ der Scheibe)
|
Weigerung
|
200
|
200
|
|
Gewichtskapazität ((Achsteile)
|
Weigerung
|
500
|
500
|
|
Maschinengewicht
|
Weigerung
|
4200
|
4650
|
|
Aussehen der Werkzeugmaschine
|
mm
|
2700 × 1900 × 2100
|
3570 × 1860 × 1850
|
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
