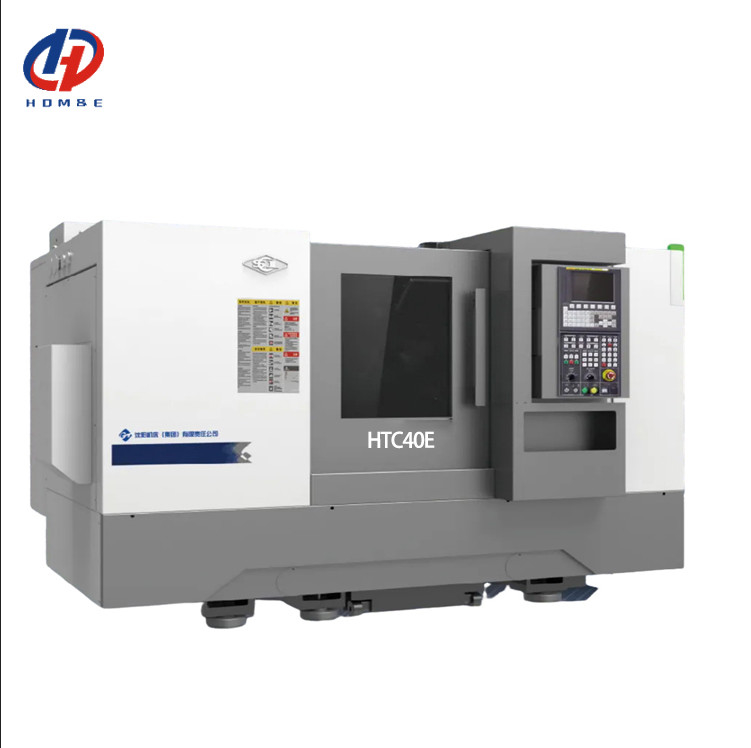

CNC Drehmaschine HTC40E Hochpräzision CNC Horizontale Drehmaschine 30 Grad Schrägbett CNC Drehmaschine
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | HTC40E |
|---|---|---|---|
| Schlüsselwort: | Schrägen-Bett CNC-Drehbank | Höchstdrehlänge: | 500 |
| Maximaler Drehdurchmesser: | Φ360 | Maximaler Schwung über das Bett: | Φ500 |
| Maximaler Schwung über die Rutsche: | Φ320 | Max. Drehzahl der Spindel (rpm): | 4500 r.p.m |
| Fahrt (X-Achse): | 200 | Fahrt (Z-Achse): | 550 |
| Hervorheben |
HTC40E CNC-Drehmaschine,Hochgenaue CNC-Grenzdrehmaschine,30 Grad Schrägbett CNC Drehmaschine |
||
Beschreibung des Produkts
Beschreibung des Produkts:
Eigenschaften des Produkts:
1,Hohe Steifigkeit

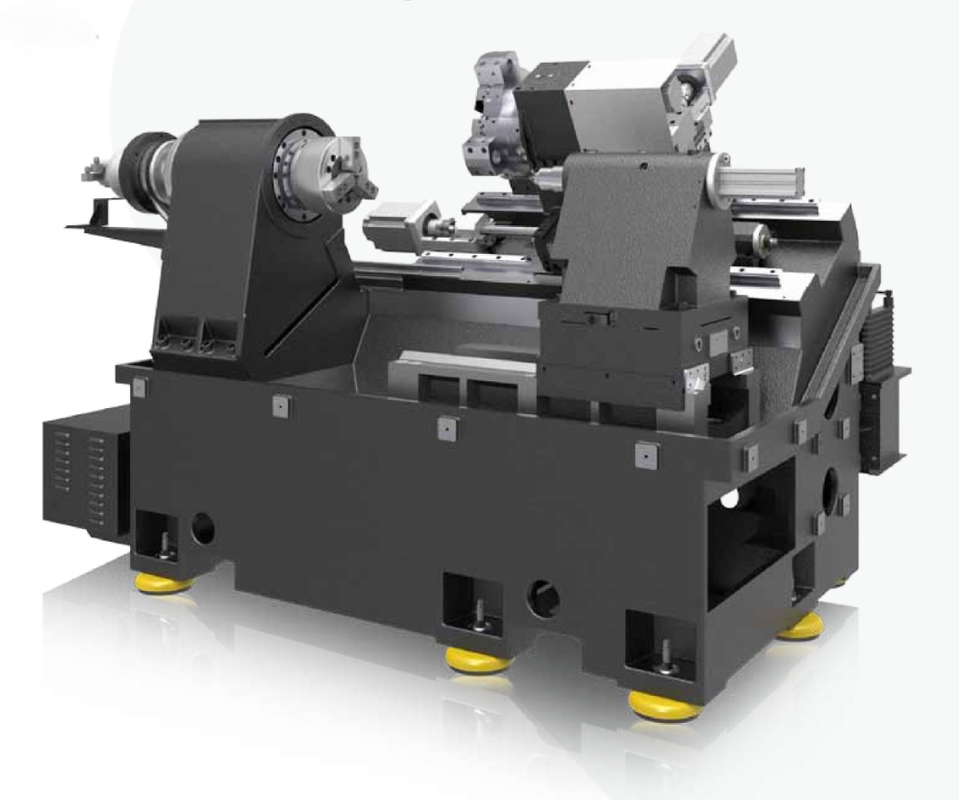

Die Steifigkeit wird um 50% erhöht durch eine Erweiterung des Lagers, eine Erhöhung der Spindellänge, eine Verkürzung des Überhangs der Gürtelrulle und eine neue schiebebare Heckstruktur.
Anwendung in der Industrie:
1Außenkugelkäfig, Innenkugelkäfig, Rotorachse, Differentialgehäuse,
Produktparameter:
|
Artikel 1
|
Einheiten
|
HTC40E/300
|
Der Wert der Verpackung ist zu messen.
|
|
|
Längenspezifikation
|
mm
|
300
|
500
|
|
|
Maximaler Schwungdurchmesser über dem Bett
|
mm
|
Φ500
|
Φ500
|
|
|
Maximale Schneidlänge
|
mm
|
300
|
500
|
|
|
Maximaler Schnittdurchmesser
|
mm
|
Φ360
|
Φ360
|
|
|
Maximaler Schwungdurchmesser über dem Querschieber
|
mm
|
Φ320
|
Φ320
|
|
|
Typ und Code der Spindelnuse
|
-
|
A2 bis 6
|
A2 bis 6
|
|
|
Durchmesser der Spindelbohrung
|
mm
|
Φ65
|
Φ65
|
|
|
Höchstdurchlässigkeit der Stange
|
mm
|
Φ50
|
Φ50
|
|
|
Stammstock
|
||||
|
Drehzahlbereich der Spindel
|
r/min
|
50 bis 4500
|
50 bis 4500
|
|
|
Maximales Ausgangsdrehmoment der Spindel
|
Nm
|
177
|
177
|
|
|
30 Minuten / kontinuierlich
|
Leistung
|
Die Bibel, 15/11
|
Die Bibel, 15/11
|
|
|
- Ich weiß.
|
||||
|

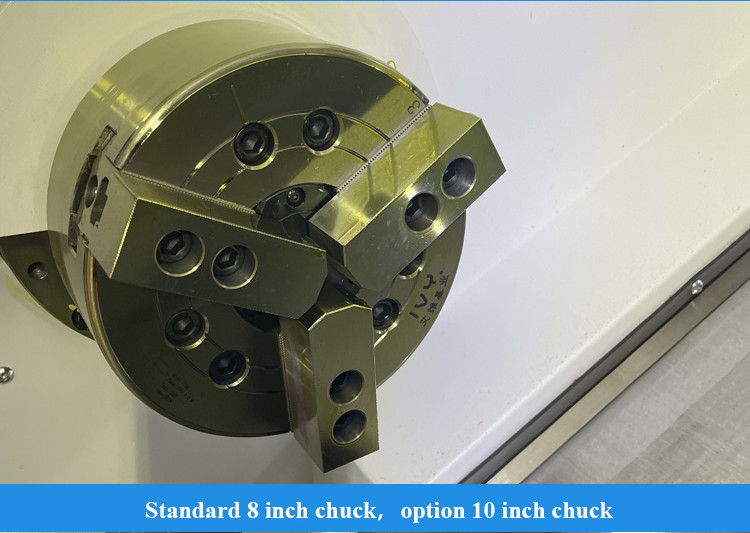

Durchmesser/Typ der Schachtel
|
Zoll
|
8"
|
8"
|
|
|
X-Achse schnelle Durchfahrgeschwindigkeit (Rollleitschiene)
|
m/min
|
30
|
30
|
|
|
Z-Achse schnelle Durchfahrgeschwindigkeit (Rollleitbahn)
|
m/min
|
30
|
30
|
|
|
Fahrt auf der X-Achse
|
mm
|
200
|
200
|
|
|
Fahrt auf der Z-Achse
|
mm
|
320
|
550
|
|
|
Standard-Werkzeugpfostenart
|
||||
|
Werkzeuggröße
|
|
Horizontale 8-Position
|
||
|
Zylindrische Drehwerkzeuge
|
mm
|
25 × 25
|
||
|
Durchmesser der Bohrwerkzeugstange
|
mm
|
Für den Fall, dass die Fahrzeugkennzeichnung nicht erfüllt ist, ist die Kennzeichnung der Fahrzeugkennzeichnung zu verwenden.
|
||
|
Ob der Schneidkopf in der Lage ist, den Schneider bequem auszuwählen
|
-
|
- Ja, das ist es.
|
||
|
Höchstlastfähigkeit
|
||||
|
Werkstücke auf Scheiben
|
Weigerung
|
200
|
|
|
|
Werkstücke für Wellen
|
Weigerung
|
500
|
||
|
Maschinengewicht
|
Weigerung
|
3400
|
3650
|
|
|
Gesamtgröße (L*W*H)
|
mm
|
2700*1900*2100
|
3570*1860*1850
|
|
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
