SMTCL Horizontale Drehmaschine CW6163B Metall-Handdrehmaschine 1000 mm Spindelbohrung 104 Schwerlast-Handdrehmaschine
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | CW6163B |
|---|---|---|---|
| CNC oder nicht: | Handbuch | Schlüsselwort: | herkömmliche Drehmaschine |
| Max, schwing die Tüte übers Bett.: | Φ630 | Max.Swing Dia über dem Wagen: | Φ350 |
| Breite des Betts: | 550 mm | Spindelbohrung: | Φ104 mm |
| Hervorheben |
Großspindel-Bohrmaschine,CW6163B Metallmaschinenmaschine,Schwermetallmaschine |
||
Beschreibung des Produkts
Beschreibung des Produkts:
Eigenschaften des Produkts:
Neues Aussehen
Die Produktqualität wurde durch die Einführung neuer Materialien verbessert.
Einfache Operation.
Wird die Maschine in der Lage sein, die Maschine durch die hervorgehobene Farbe und die vernünftige Anordnung der Maschine effektiv zu bedienen?
Ein starkes Schneiden
Zuverlässige Leistung
Der Produktionsprozess wird streng nach den Standards und Standards geführt und unter der strengen Kontrolle des IS09000-QC-Systems, um eine zuverlässige Bearbeitungsleistung zu gewährleisten.
|
Artikel
|
Einheit
|
CW6163B
|
|
Max. Schwungdurchmesser über dem Bett
|
mm
|
Φ630
|
|
Max. Schwungdurchmesser über dem Turm
|
mm
|
Φ350
|
|
Max.Länge des Werkstücks
|
mm
|
1000,1500.2000,3000
4000,5000.6000,7000 |
|
Maximaler Schwungdurchmesser und effektive Spaltbreite
|
mm
|
Φ800/300
|
|
Durchmesser der Spindelbohrung und Art des Spindelkopfes
|
|
Φ104/D11
|
|
Spindelnase und -mitte
|
|
120, 1:20Morse 5 #
|
|
Schritte und Drehzahlbereich der Spindel
|
r/min
|
18 Drehzahl 7,5-1000
|
|
Stufen und Bereich der Längszufuhr
|
mm/r
|
64 fährt 0,05-24.3
|
|
Reichweite 1:1
|
mm/r
|
0.1-1.52
|
|
Reichweite 16:1
|
mm/r
|
1.6 bis 24.3
|
|
Feinfutter mit Wechselrädern
|
mm/r
|
0.05-0. Das ist das Richtige.912
|
|
Anteil der Kreuzzufuhr an der Längszufuhr
|
|
1 / 2
|
|
Schnelle Fahrt durch den Sattel
|
mm/min
|
4000
|
|
Schraubwinkel der Schraube
|
|
12 (metrisch):1/2' (Inch-System)
|
|
Anzahl, Reichweite der Metrik
|
mm
|
50 Arten 1-240
|
|
Fadennummer, Bereich des Whitworth-Fadens
|
t.p.i.
|
26 Arten 14-1
|
|
Anzahl, Bereich des Moduls
|
mm
|
53 Arten 0,5-120
|
|
Fadenzahl, Bereich des Durchmesser-Spitzfaden
|
DP
|
24 Arten 28-1
|
|
Max. Querschnittsfahrt der unteren Schiebe
|
mm
|
420
|
|
Max.Fahrt der oberen Rutsche
|
mm
|
200
|
|

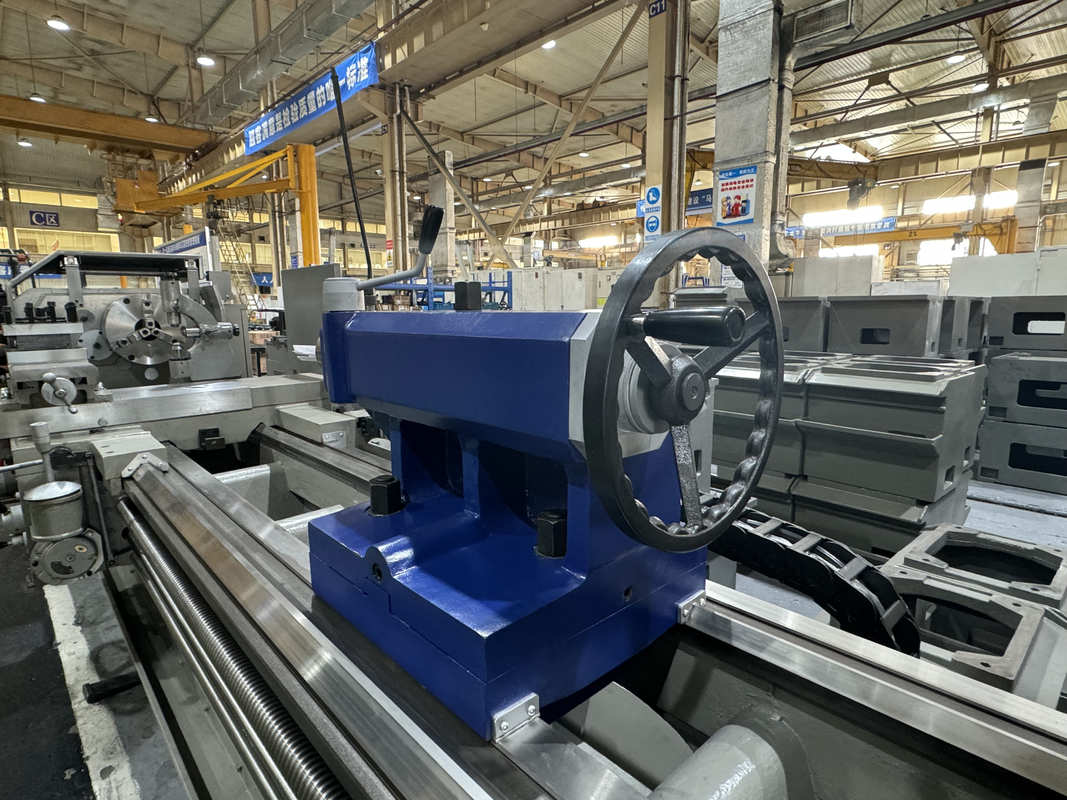

Reisen der Schwanzfeder
|
mm
|
250
|
|
Färbung der Schwanzfeder
|
|
Morse 5#
|
|
Breite des Leitbettes und Härte des Löschvorgangs
|
mm
|
550 RC52
|
|
Hauptmotorleistung
|
KW
|
11
|
|
Schnelle Motorleistung
|
KW
|
1.1
|
|
Leistung des Kühlmittelpumpenmotors
|
W
|
120
|
|
Nettogewicht
|
Weigerung
|
3600
|
|
Gesamtgröße
|
mm
|
3160 x 1380 x 1450
|
|
Max. Last des Werkstücks
|
T
|
2.5 (Standardkonfiguration)
|
|
Standardkonfiguration:

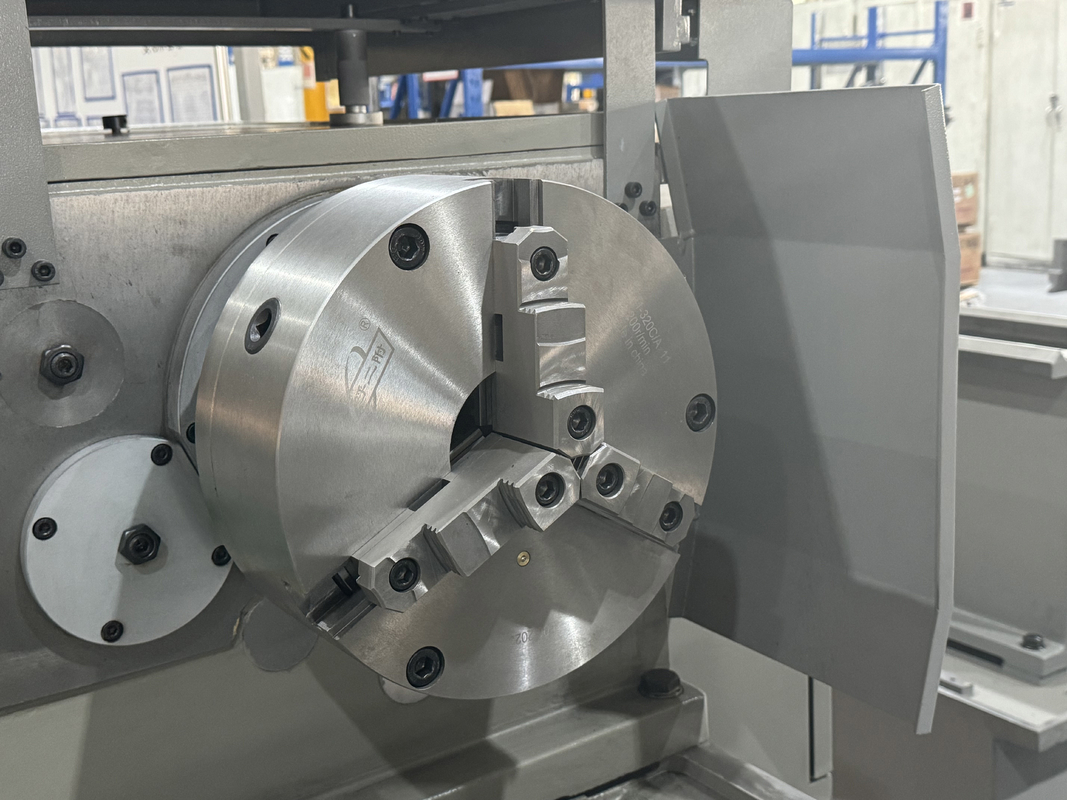

1.3 Kieferschlag K11315C/D11 2.Spindelbohrung Φ104 3.Zentrum Feder 4.D11 Spindelkopftyp |
Auswahlkonfiguration:

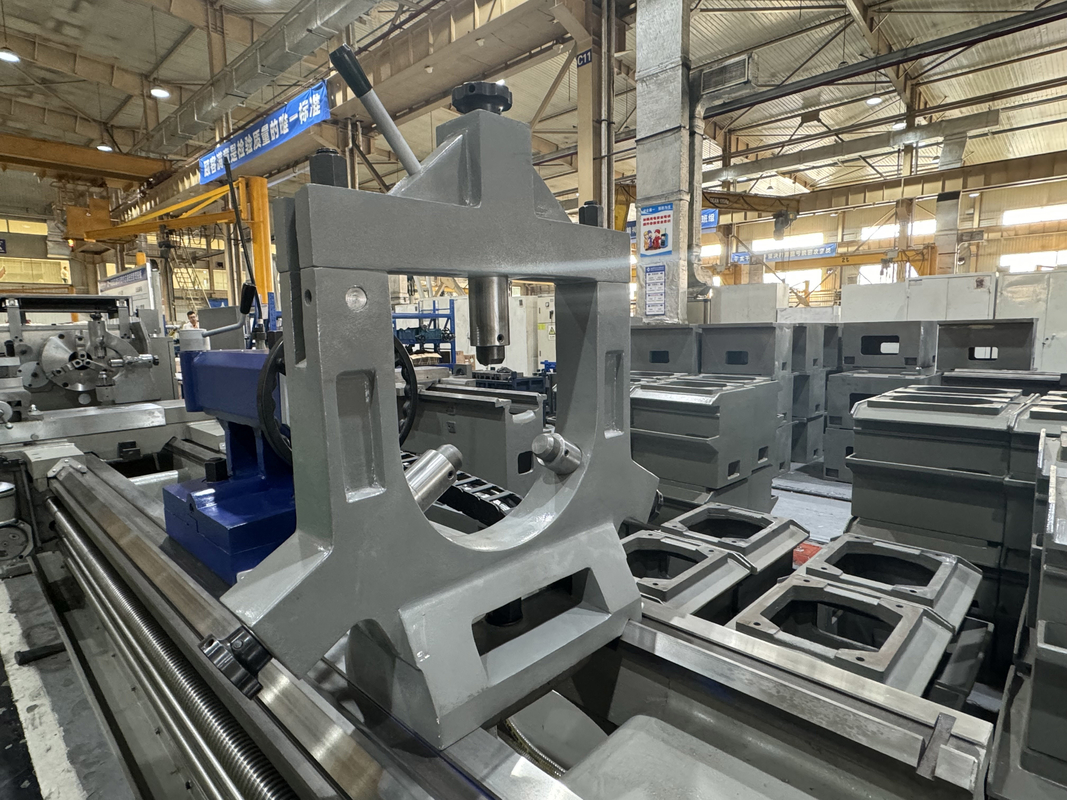

1.Standhalter Ruhezustand Φ20-Φ170 2.Standhalter Ruhezustand Φ160-Φ350 3.Φ400mm 3-Maulwurf 4.Φ500mm 3-Maulwurf 5.Φ400mm 4-Maulwurf 6.Φ500mm 4-Maulwurf 7- Live-Zentren Morse NO.5 |
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
