SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Drehzentrum CNC-Vertikalbearbeitungszentrum für Metall

SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Drehzentrum CNC-Vertikalbearbeitungszentrum für Metall

Metall-CNC vertikale Mitte maschineller Bearbeitung

Drehzentrum CNC-Vertikalbearbeitungszentrum

5 Achse CNC vertikale Mitte maschineller Bearbeitung

Herkunftsort:

China

Markenname:

SMTCL

Zertifizierung:

CE ISO

Modellnummer:

VMC850Q

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Marke:
SMTCL
Typ:
VMC850Q VMC1000Q VMC1100Q
Produktname:
Vertikale Mitte der maschinellen Bearbeitung
Tabellengröße (L × W):
1000 × 500
Maximale Last auf dem Tisch:
600 kg
X-Achsenbewegung:
8500mm
Y-Achse Reise:
500 mm
Z-Achsenfahrt:
540 mm
A.T.C.:
24 ATC mit Roboterarm
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Satz
Preis
Verhandlungsfähig
Verpackung Informationen
Holzverpackungsstandard für den Seeverkehr
Lieferzeit
30 Tage
Versorgungsmaterial-Fähigkeit
50 Sätze pro Monat
Beschreibung des Produkts

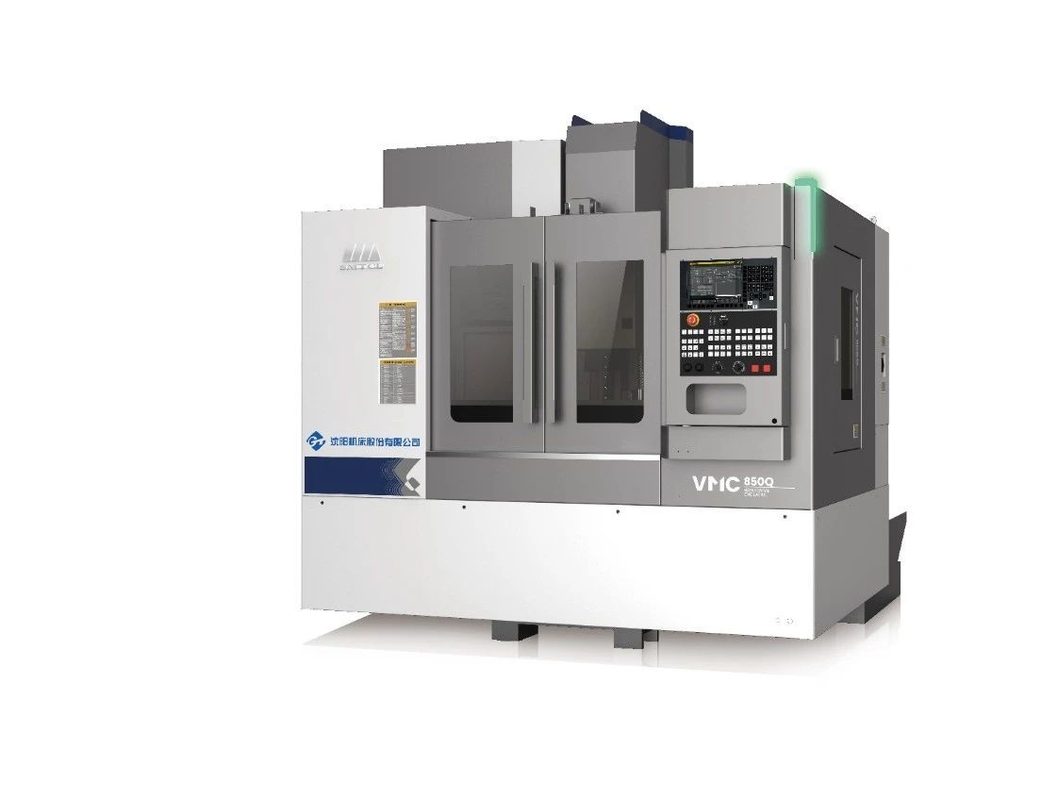

SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Drehzentrum CNC-Vertikalbearbeitungszentrum für Metall 0

Produktbeschreibung:

SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Drehzentrum CNC-Vertikalbearbeitungszentrum für Metall
Die neue Generation des Vertikalbearbeitungszentrums VMC850Q verwendet die Kreuzschiebetischstruktur mit der "menschlichen" Säule und die drei Koordinatenachsen verwenden die Rollenlinearführungsschiene und die vorgespannte Kugelumlaufspindel, die kompakt und einfach ist, eine kleine Fläche einnimmt und die Leistung stabil und zuverlässig ist. Die Werkzeugmaschine wird hauptsächlich für die Bearbeitung von Platten, Blechen, Gehäusen und anderen Teilen verwendet, die nach einmaligem Einbau der Teile kontinuierlich abgeschlossen werden können, wie z. B. Fräsen, Bohren, Aufweiten, Reiben, Ausbohren, Gewindeschneiden und andere Verfahren, und der Benutzer kann durch die Verbesserung der Bearbeitungseffizienz gute wirtschaftliche Vorteile erzielen.
Produktmerkmale:

1, Hohe Steifigkeit und hohe Stabilitätsauslegung

* Hochfester, integraler Gussbettrahmen

* Dreiachsige P-Klasse-Rollenführung

* Lange, fischgrätenförmige Säule

2, Gute Genauigkeit und Genauigkeitserhaltung
* C3 vorgespannte Kugelumlaufspindel
* Thermische Symmetrietechnologie
* Fehlerkompensationstechnologie
3, Sicherheit, Umweltschutz, effiziente Produktivität
* Dreiachsiger Schnellvorschub 48 m/min
* Direktspindel 12000 U/min
* Doppel-Spiralspanabfuhr am Bett
Produktdetails:

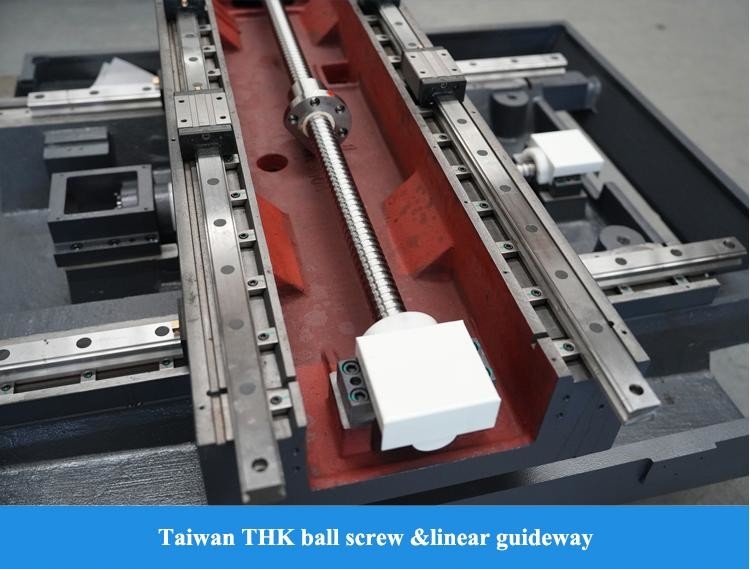

SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Drehzentrum CNC-Vertikalbearbeitungszentrum für Metall 1

Produktparameter:

Artikel
Einheit
VMC850Q
VMC1000Q
VMC1100Q
Kapazität
Verfahrweg X-Achse
mm
850
1000
1100
Verfahrweg Y-Achse
mm
500
500
620
Verfahrweg Z-Achse
mm
540
540
600
Spindelnase bis Tischoberfläche
mm
120-660
120-660
120-720
Spindelnase bis Säulenoberfläche
mm
640
640
743
Werkbank
Tischgröße (L×B)
mm
1000×500
1200×500
1300×610
Max. Belastung auf dem Tisch
kg
600
600
1000
T-Nut-Größe
mm
18×5
18×5
18×5
Spindel
Spindeldrehzahl
U/min
10000
10000
10000
Spindelkonus/Spindelschaft
mm
7/24 Konus
7/24 Konus
7/24 Konus
BT40
BT40
BT40
Spindelmotor
kW
7.5/11
7.5/11
11/15
Maximales Ausgangsdrehmoment
N.m
35.8/70
35.8/70
52.5/95.5
Spindelantriebsart

Synchronzahnriemen
Werkzeuge
Werkzeughaltermodell

MAS 403 BT40
Zugbolzenmodell

MAS 403 P40T-I
Vorschub
Eilgang X, Y, Z
m/min
48/48/48
3-Achsen-Motorleistung (X/Y/Z)
kW
1.8/1.8/3
1.8/1.8/3
3/3/3
3-Achsen-Motordrehmoment (X/Y/Z)
N·m
11/11/20
11/11/20
20/20/20
Max. Zerspanungsvorschub
mm/min
1-20000
WZW
Typ
Stk.
WZW mit Roboterarm
Modus

Nächstgelegene Werkzeugauswahl in beide Richtungen
Kapazität
Stk.
24
Max. Werkzeuglänge
mm
300
Max. Werkzeuggewicht
kg
7
Max. Werkzeugscheibendurchmesser - Voll
mm
80
Max. Werkzeugscheibendurchmesser - Angrenzend
mm
150
Werkzeugwechselzeit (T-T)
Sek.
2.5
Die Höhe zwischen Tisch und Boden
mm
900
900
950
Sonstiges
Gesamtabmessungen
(L×B×H)
mm
2400×2975×2840
(Ohne Späneförderer)
2700×2975×2840
(Ohne Späneförderer)
2940×3450×3050
(Ohne Späneförderer)
Nettogewicht der Maschine
kg
5100
5400
6200
Gesamtleistungsbedarf
KVA
18

18
25
Standardkonfiguration:
1. FANUC OI-MF TYP(5)β Steuerungssystem
2. 10000 U/min Spindel, riemenverbunden
3. 24-Scheiben-Manipulator-Werkzeugmagazin
4. Wassertank + Bettspülung
5. Druckluftpistole, Arbeitslicht, Warnlicht
Optionale Konfiguration:
1. Fanuc Oi-MF TAPE(l)β System
2. Fanuc Oi-MF TAPE(l)α System
3. Siemens 828D CNC-System
4. Direktanschluss 12000 U/min mechanische Spindel
5. 16000 U/min, 24000 motorisierte Spindel
6. 4. Achsen-Drehtisch
7. Kühlung im Inneren 2MPa, 3MPa, 5MPa, 7MPa
8. Öl-Wasser-Abscheider
9. Ketten-Spanabheber
10. Reinwasserpistole
11. Werkzeug- und Werkstückprüfung
12. Automatische Tür
13. Sicherheitstürverriegelung
14. Schaltschrank und Klimaanlage

UNSER SERVICE:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1. Jedes Teil muss geprüft werden
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Prüfpositionen
4. Musterbearbeitung jeder Maschine
5. 72 Stunden Probelauf vor Auslieferung

Warum uns wählen:
◆ Top-Qualitätsgefühl, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre + F&E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Entwicklungskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung des Mechanismus nach ergonomischen Gesichtspunkten und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, kostengünstige Wartung, keine Beeinträchtigung der Produktion
Über uns:
SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Drehzentrum CNC-Vertikalbearbeitungszentrum für Metall 2
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschinen, Vertikalbearbeitungszentren, Horizontalbearbeitungszentren, Portalbearbeitungszentren, Fünf-Achsen-Bearbeitungszentren, Dreh-Fräs-Zentren und verschiedene andere CNC-Geräte. Wir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Spitzenniveau erreicht.
Unsere Fabrik hat über 80 Jahre Erfahrung in der Herstellung von Werkzeugmaschinen. Hier wurden die erste Drehmaschine, Bohrmaschine und Ausbohrmaschine geboren. Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China. Werkzeugmaschinenprodukte decken Automobile, Luftfahrt, neue Energien, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industrien ab. Wir haben uns die Aufgabe gestellt, unseren Kunden auf der ganzen Welt Werkzeugmaschinen mit führender Technologie, hoher Qualität und gutem Service anzubieten!
Unsere Fabrik:
SMTCL 3-Achsen-CNC-Fräsmaschine VMC850Q Drehzentrum CNC-Vertikalbearbeitungszentrum für Metall 3

FAQ:

Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?

Wir sind ein produzierendes Unternehmen.
Q2. Was sind die Hauptprodukte Ihres Unternehmens?
Wir sind auf alle Arten von Maschinen spezialisiert, wie z. B. CNC-Drehmaschinen, CNC-Fräsmaschinen, Vertikalbearbeitungszentren, konventionelle Drehmaschinen, Bohrmaschinen, Radialbohrmaschinen usw.
Q3. Können Sie eine kundenspezifische Maschine oder SPM (Sondermaschine) anbieten?
Ja, wir bieten unseren Kunden Smart-CNC-Lösungen an, um die Effizienz zu steigern.
Q4: Was sind Ihre Garantiebedingungen?
Wir liefern Ersatzteile, die sich für einen Zeitraum von 12 Monaten als defekt erweisen,
ab dem Datum des Frachtbriefs der Maschine.
Q5. Was sind die Dienstleistungen?
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; Eins-zu-Eins-Service
Nach dem Verkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Andocken mit dem Kundensoftwaresystem
Q6: Warum sollten Sie sich für Ihr Unternehmen entscheiden?
Produkte aus der Entwicklung, dem Design, der Herstellung, der Montage des gesamten Produktionsprozesses werden
in Werken mit einer kompletten Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.
Q7: Kann Ihr Unternehmen das technische Personal in unser Unternehmen schicken und unsere Mitarbeiter im Ausland anleiten?
Wir können diese Art von Service anbieten. Wenn die Maschinen am Installationsort des Käufers eintreffen, können wir rechtzeitig Maschinenbau- und Elektrikingenieure schicken, um sie gemäß dem Zeitplan des Käufers zu installieren. All dies kann im Vertrag zitiert und aufgeführt werden. Der Verkäufer arbeitet mit dem Käufer zusammen, um sich vor der Ausreise um Visa und Installationsvorbereitungen zu kümmern.
Q8: Was sind die Zahlungsbedingungen?
T/T 30% Anzahlung bei Bestellung, 70% Restzahlung vor Versand. unwiderrufliches Akkreditiv bei Sicht
