Herkunftsort:
China
Markenname:
SMTCL
Zertifizierung:
CE ISO certification
Modellnummer:
HTC50E
Video
Video
Video

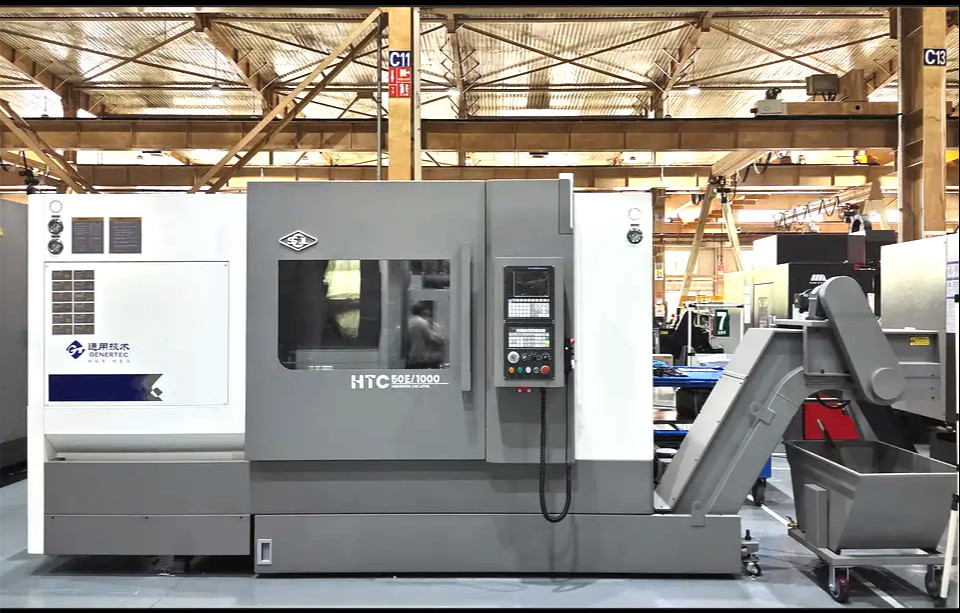

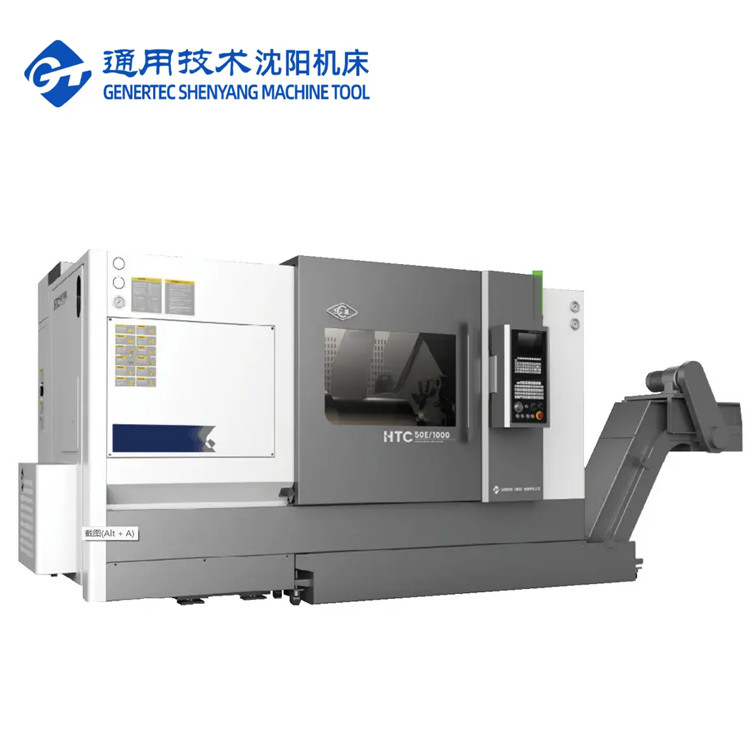

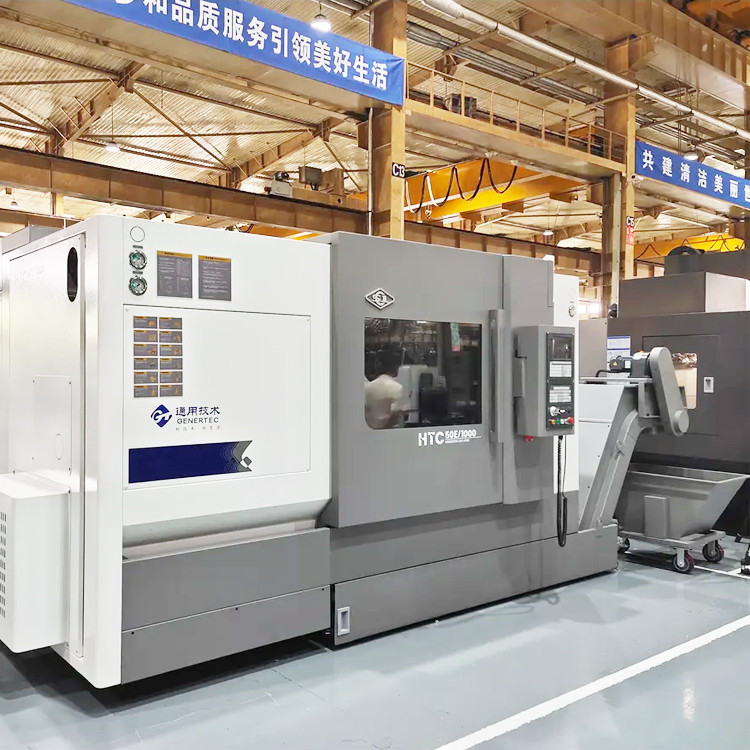

Beschreibung des Produkts:
Eigenschaften des Produkts:
1. Hochsteifigkeit Integralbett
|
Artikel 1
|
Einheit
|
HTC50E-Serie
|
|
|
Maximaler Schwungdurchmesser über dem Bett
|
mm
|
700/670/670
|
|
|
Maximale Schneidlänge
|
mm
|
1000/1500/2000
|
|
|
Maximaler Schnittdurchmesser
|
mm
|
Schacht 500/Scheibe 550
|
|
|
Maximaler Schwungdurchmesser über dem Wagen
|
mm
|
500
|
|
|
Spindelnase
|
|
A2 bis 8
|
|
|
Durchmesser des Spindellochs
|
mm
|
80
|
|
|
Drehzahlbereich der Spindel
|
R/min/Nm
|
50~3500/344 GSK-System
|
|
|
HauptmotorMaximales Ausgangsdrehmoment der Spindel30 Minuten / kontinuierlich
|
Leistung
|
30/22
|
|
|
StandardschlagzeugDurchmesser
|
Zoll
|
10'
|
|
|
Schnelle Geschwindigkeit auf der X-Achse
|
m/min
|
24
|
|
|
Schnelle Geschwindigkeit der Z-Achse
|
m/min
|
24
|
|
|
Fahrt auf der X-Achse
|
mm
|
320
|
|
|
Fahrt auf der Z-Achse
|
mm
|
1050/1550/2050
|
|
|
Durchmesser der Schwanzhülse
|
mm
|
120
|
|
|
Rückenstock-Sleeve-Reise
|
mm
|
150
|
|
|
Reisen der Schwanzbestände
|
mm
|
800/1300/1800
|
|
|
Schwanzspindel Spindel
|
Morsezeichen
|
5#
|
|
|

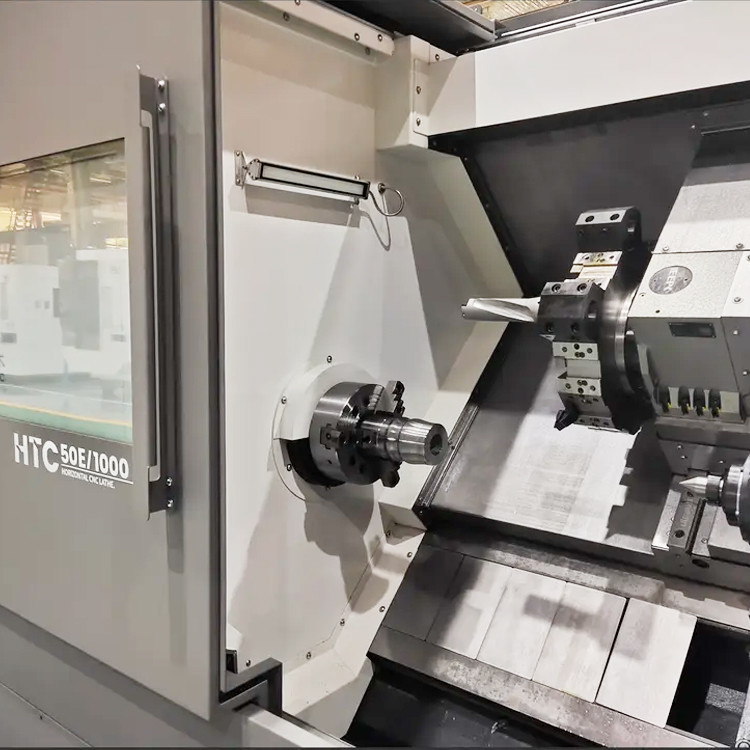

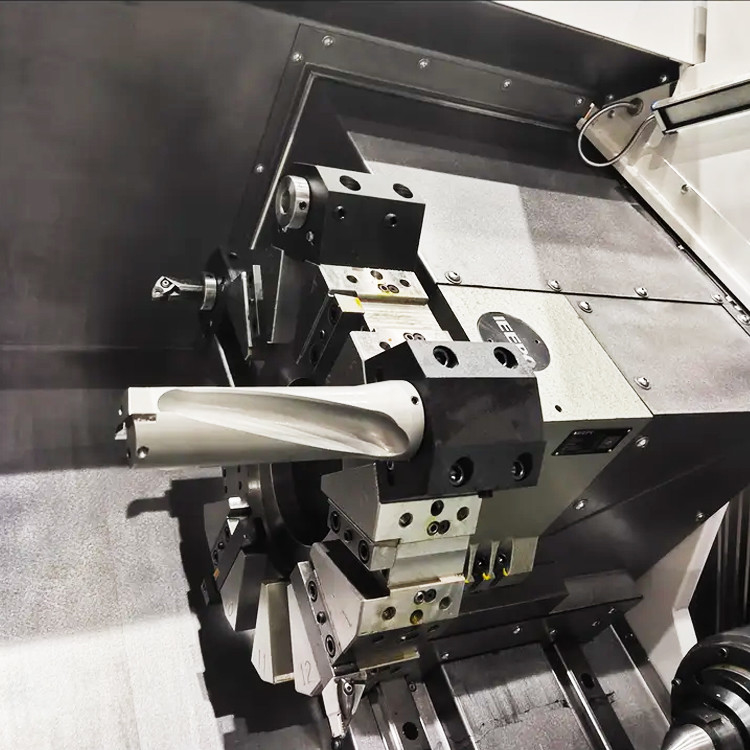

Standardform des Turms
|
|
Horizontale 12-Stationen-Servo-Turm
|
|
|
Werkzeuggröße
|
Außenwerkzeug
|
mm
|
25 × 25
|
|
Durchmesser der Bohrstange
|
mm
|
F40/Ф32/Ф25/Ф16
|
|
|
Positionsgenauigkeit
|
X-Achse
|
mm
|
0.010
|
|
Z-Achse
|
mm
|
0.015
|
|
|
Wiederholung der Positionsgenauigkeit
|
X-Achse
|
mm
|
0.005
|
|
Z-Achse
|
mm
|
0.007
|
|
|
Gewichtskapazität
|
Festplattenart
|
Weigerung
|
200
|
|
Wellenart
|
Weigerung
|
800
|
|
|
Maschinengewicht
|
|
|
Bei der Ausführung der Prüfung
|
|
Aussehen der Werkzeugmaschine
|
Länge × Breite × Höhe
|
mm
|
3700 × 2210 × 2200
4300 × 2210 × 2200 4900 × 2210 × 2200Hauptgenauigkeit |
|
Inspektionspunkte
|
Fabrikstandard
|
|
|
Bearbeitungsgenauigkeit
|
IT6
|
|
|
Rundheit des bearbeiteten Werkstücks (mm)
|
0.0025
|
|
|
Zylinderform des bearbeiteten Werkstücks (mm)
|
0.016/300
|
|
|
Flachheit des bearbeiteten Werkstücks (mm)
|
0.020/Ф300
|
|
|
Oberflächenrauheit des bearbeiteten Werkstücks
|
Ra1,25 μm
|
|
|
Positionsgenauigkeit
|
X-Achse (mm)
|
0.010
|
|
Z-Achse (mm)
|
0.015
|
|
|
Wiederholung der Positionierungsgenauigkeit
|
X-Achse (mm)
|
0.005
|
|
Z-Achse (mm) Z
|
0.007
|
|
Hauptkonfiguration
|
- Nein. Ich weiß nicht.
|
Name
|
Hersteller
|
Anmerkungen
|
|
1
|
CNC-System
|
GSK
|
Facultativ FANUC
|
|
2
|
Hauptmotor
|
GSK
|
Facultativ FANUC
|
|
3
|
Servomotor
|
GSK
|
Facultativ FANUC
|
|
4
|
Zweiachsige Schraube
|
Inländische
|
|
|
5
|
Zweiachsige Kugelführer
|
Inländische
|
|
|
6
|
Spindellager
|
Importiert
|
|
|
7
|
Schraublager
|
Importiert
|
|
|
8
|
12-Stations-Servo-Turm
|
Einheitliche
|
100 Mittelhöhe
|
|
9
|
- Ich weiß.
|
Provinz Taiwan/Korea
|
102 Mittelschicht
|
|
10
|
Hinterhalt
|
Unsere Fabrik
|
Manuelle Schwanzstange ohne Hülsenverschluss
|
|
11
|
Kühlschachtel für Splitter
|
Inländische
|
Unser Dienst:
1- Montieren und Debuggen vor der Lieferung
2Reagieren Sie innerhalb von 24 Stunden und gehen Sie mit dem Problem fort.
3. 1 Jahr kostenloser Reparaturservice (nur ohne menschliche Schäden).
4. Gesamtlagerlösung zur Verfügung gestellt
