Metall-Schrägbett-CNC-Drehmaschine HTC50E Fanuc Dreh- und Fräszentrum SMTCL CNC-Drehmaschine

Metall-Schrägbett-CNC-Drehmaschine HTC50E Fanuc Dreh- und Fräszentrum SMTCL CNC-Drehmaschine

Metall Schrägbett CNC Drehmaschine

HTC50E CNC-Drehmaschine

FANUC-Steuerung

Herkunftsort:

China

Markenname:

SMTCL

Zertifizierung:

CE ISO certification

Modellnummer:

HTC50E

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Markenname:
SMTCL
Model Number:
HTC50E
CNC Control System:
GSK/FANUC/SIEMENS
CNC oder nicht:
Maschinen für die Maschinenherstellung
Key word:
Slant Bed Lathe CNC Machine
Max. swing over bed:
Φ700、670、670
Max. Schwenken über die Rutsche.:
Φ500
Max. Drehte Länge:
1000、1500、 2000 mm
Fahrt (X-Achse):
320 Millimeter
Travel (Z Axis):
1050、1550、2050 mm
X/Z-Schnellauffahrt:
24 m/min
Max. Spindelgeschwindigkeit:
50 bis 3500 R/m
Werkzeugposten:
Horizontale 12-Stationen-Servo-Turm
Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Verpackung Informationen
Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.
Lieferzeit
45 bis 60 Tage
Zahlungsbedingungen
T/T,L/C,Western Union
Versorgungsmaterial-Fähigkeit
50 Stück pro Monat
Beschreibung des Produkts

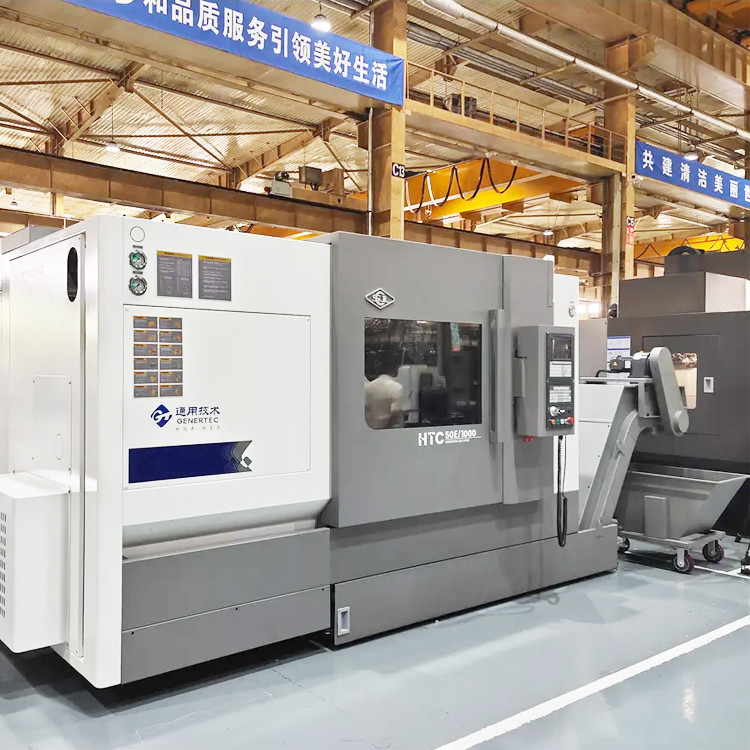

Metall-Schrägbett-CNC-Drehmaschine HTC50E Fanuc Dreh- und Fräszentrum SMTCL CNC-Drehmaschine 0

Produktbeschreibung:

SMTCL Metall-Schrägbett-CNC-Drehmaschine HTC50E Fanuc Dreh- und Fräszentrum CNC-Drehmaschine
Die Schrägbett-CNC-Drehmaschine HTC50E ist eine CNC-Drehmaschine der neuen Generation. Als Universalwerkzeugmaschine eignet sie sich besonders für die hocheffiziente, großvolumige und hochpräzise Bearbeitung von Drehteilen in Branchen wie Automobil, Motoren, Lagern und Hydraulik.
Ingenieurskunst zur Schaffung von Klassikern "Vererbung"
Die Lokalisierungsrate der gesamten Maschine beträgt 100 %. Kernprozess zur Neugestaltung der Marke CS1
Außergewöhnliche Leistung, hervorragende "Qualität"
"Drei" Modulentwicklung, Auswahl der besten Standardisierung, Qualitätssicherung
Optimiertes Design, Volumen "Exquisit"
Optimierung des internen Mechanismus der Werkzeugmaschine, 15 % Reduzierung der Stellfläche

Produktmerkmale:

1. Hochsteifes Integralbett

2. Hochgeschwindigkeits-, hochsteife und hochpräzise Spindel
3. Hochsteifer Reitstock
4. Hochsteifes Vorschubsystem
5. Hochsteifer Servo-Revolver
6. Konfiguration mit Gleitführungen
Produktdetails:

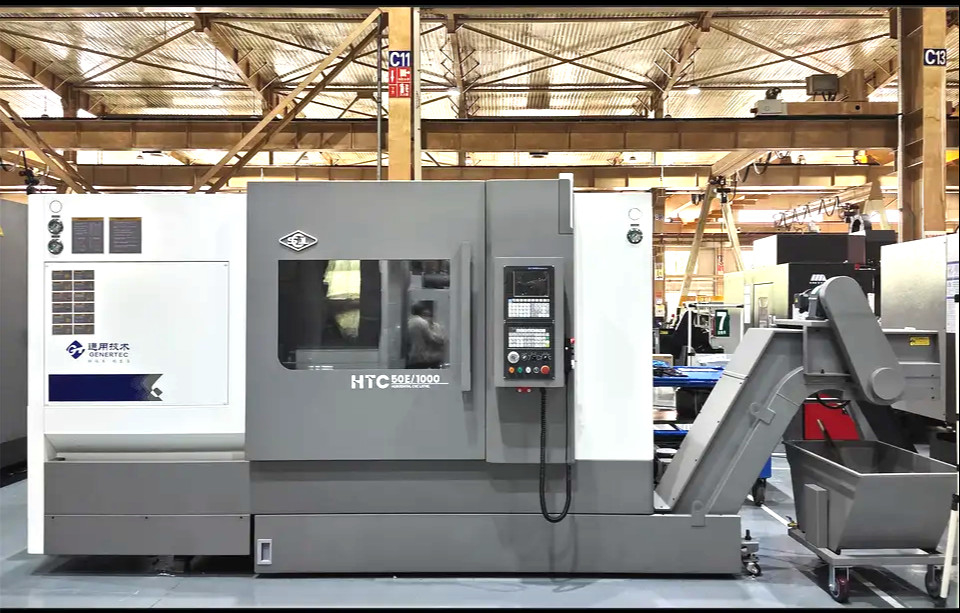

Metall-Schrägbett-CNC-Drehmaschine HTC50E Fanuc Dreh- und Fräszentrum SMTCL CNC-Drehmaschine 1
Produktparameter:
Wichtigste technische Daten
Wichtigste technische Parameter
Artikel
Einheit
HTC50E-Serie
Maximaler Schwingdurchmesser über dem Bett

mm
700/670/670
Maximale Schnittlänge
mm
1000/1500/2000
Maximaler Schneiddurchmesser

mm
Welle 500/Scheibe 550
Maximaler Schwingdurchmesser über dem Schlitten

mm
500
Spindelnase

A2-8
Spindelbohrungsdurchmesser
mm
80
Spindeldrehzahlbereich
U/min/Nm
50~3500/344 GSK-System
Hauptmotor Maximales Ausgangsdrehmoment der Spindel 30 Minuten / Dauerbetrieb
kW
30/22
Standardfutter Durchmesser
Zoll
10''
Eilgang der X-Achse

m/min
24
Eilgang der Z-Achse

m/min
24
X-Achsen-Verfahrweg
mm
320
Z-Achsen-Verfahrweg
mm
1050/1550/2050
Reitstockschaftdurchmesser

mm
120
Reitstockschaftweg
mm
150
Reitstockweg
mm
800/1300/1800
Reitstockspindelkonus

Morse
5#
Standard-Revolverform

Horizontaler 12-Stationen-Servo-Revolver

Werkzeuggröße
Außenwerkzeug
mm
25×25
Bohrstangendurchmesser
mm
Φ40/Φ32/Φ25/Φ16
Positioniergenauigkeit
X-Achse
mm
0,010
Z-Achse
mm
0,015
Wiederholgenauigkeit

X-Achse
mm
0,005
Z-Achse
mm
0,007
Gewichtskapazität
Scheibentyp
kg
200
Wellentyp
kg
800
Maschinengewicht


7000/8500/10000
Erscheinungsbild der Werkzeugmaschine
Länge × Breite × Höhe

mm
3700×2210×2200
4300×2210×2200
4900×2210×2200
Hauptgenauigkeit
Prüfpositionen
Werksstandard
Bearbeitungsgenauigkeit
IT6
Rundheit des bearbeiteten Werkstücks (mm)

0,0025
Zylindrizität des bearbeiteten Werkstücks (mm)

0,016/300
Ebenheit des bearbeiteten Werkstücks (mm)

0,020/Φ300
Oberflächenrauheit des bearbeiteten Werkstücks

Ra1,25µm
Positioniergenauigkeit
X-Achse (mm)
0,010
Z-Achse (mm)
0,015
Wiederholgenauigkeit

X-Achse (mm)
0,005
Z-Achse (mm) Z
0,007

 Hauptkonfiguration

Hauptkonfiguration der Werkzeugmaschine und Liste der gekauften Teile
Nr.
Name
Hersteller
Bemerkungen
1
CNC-System
GSK
Optional FANUC
2
Hauptmotor
GSK
Optional FANUC
3
Servomotor
GSK
Optional FANUC
4
Zweiachs-Schraube
Inland

5
Zweiachs-Kugelführung
Inland

6
Spindellager
Importiert

7
Schraubenlager
Importiert

8
12-Stationen-Servo-Revolver
IEEPO
100 Mitte Höhe
9
Futter
Taiwan Provinz/Korea
10²Mittel fest
10
Reitstock
Unsere Fabrik
Manueller Reitstock ohne Hülsensperre

11
Späne-Kühlbox
Inland
