Herkunftsort:
China
Markenname:
SMTCL
Zertifizierung:
CE ISO certification
Modellnummer:
T5.2-1000Q
Video
Video
Video
Beschreibung des Produkts:

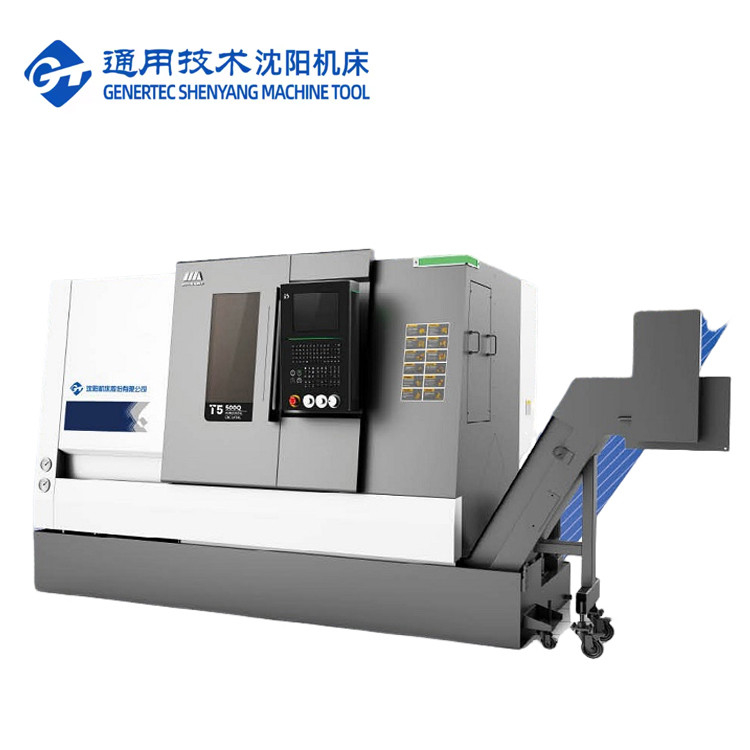

SMTCL CNC Drehmaschine FANUC 3-Achsen Drehmaschine Fräsmaschine Combo T5.2-1000Q Schrägbett Drehmaschine
T5.2-1000Q-Serie Horizontale CNC-Drehmaschine, kombinierend intelligente Steuerungstechnologie und fortschrittliche Fertigungstechnologie, hat hohe Präzision, hohe Effizienz und hohe Schneidrigität.Die Software zur Analyse von Endelementen wird zur Optimierung des Designs verwendet, analysieren die Verteilung der Spannungspunkte, verringern die Verformung von Teilen und erreichen die optimale Struktur der gesamten Maschine.Die Hauptgussstücke bestehen alle aus hochfesten Gusseisenmaterialien, wodurch die Schwingungen während des Schneidvorgangs minimiert und die Bearbeitungsgenauigkeit und die Schneidstabilität verbessert werden.
Eigenschaften des Produkts:
1"Hoch Präzision"
|
Artikel 1
|
Einheit
|
T5.2-1000Q
|
Anmerkungen
|
|
|
Max. Drehdurchmesser
|
mm
|
360
|
|
|
|
Max. Drehlänge
|
mm
|
1000
|
Different fixture parameters change
|
|
|
Max.Swing-Durchmesser über dem Bett
|
mm
|
Φ560
|
|
|
|
Max.Swing-Durchmesser über Querrutsche
|
mm
|
Φ350
|
|
|
|
Spindel
|
Typ der Spindelnose
|
|
A2 bis 6
|
|
|
Innerer Durchmesser des vorderen Lagers
|
mm
|
Φ100
|
|
|
|
Verstärker der Spindelbohrung
|
|
1:20; Φ70
|
|
|
|
Spindelbohrung
|
mm
|
Φ65
|
|
|
|
Max. Durchmesser der Stange
|
mm
|
Φ50
|
|
|
|
Standarddurchmesser des Schubs
|
Zoll
|
8
|
|
|
|
Max. Spindelgeschwindigkeit
|
r/min
|
4500
|
Subject to chuck and fixture restrictions (Unterliegend der Beschränkungen bezüglich Schleudern und Befestigungen)
|
|
|
Nenndrehmoment der Spindel
|
Nm
|
136 ((769r/min)
|
|
|
|
Max. Drehmoment der Spindel
|
Nm
|
245 ((576 r/min)
|
|
|
|
Ausgangsleistung des Hauptmotors kontinuierlich /30 Minuten
|
Leistung
|
Die Bibel, 15. 11.
|
Mechanische Spindel
|
|
|
Zwei Achsen
|
Schnelle Durchfahrt der X/Z-Achse
|
m/min
|
30
|
|
|
X-Achsenbewegung
|
mm
|
200 |
|
|
|
Z-Achsenfahrt
|
mm
|
1050 |
|
|
|

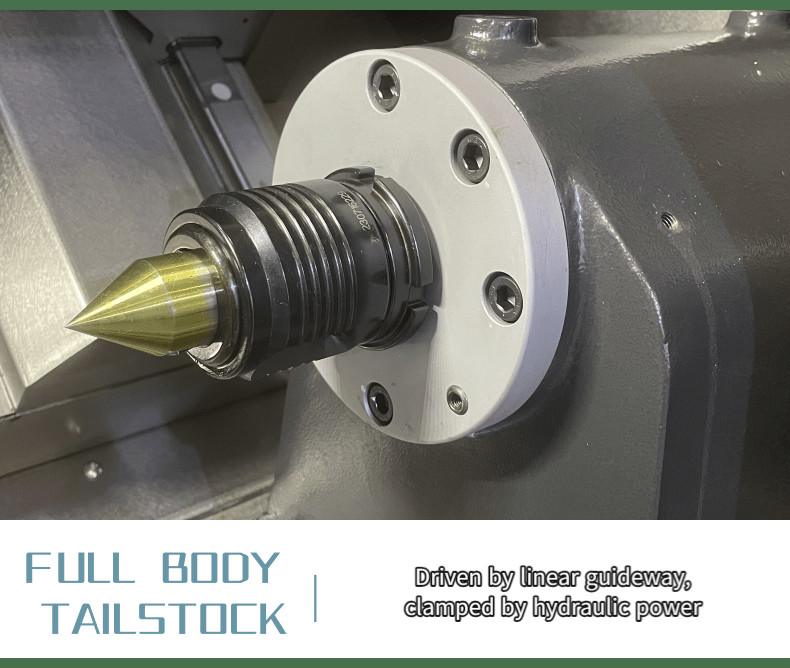

Hinterhalt
|
Reisen der Schwanzbestände
|
mm
|
950 |
|
|
Schwanzfederfeder
|
Morsezeichen
|
MT-5
|
|
|
|

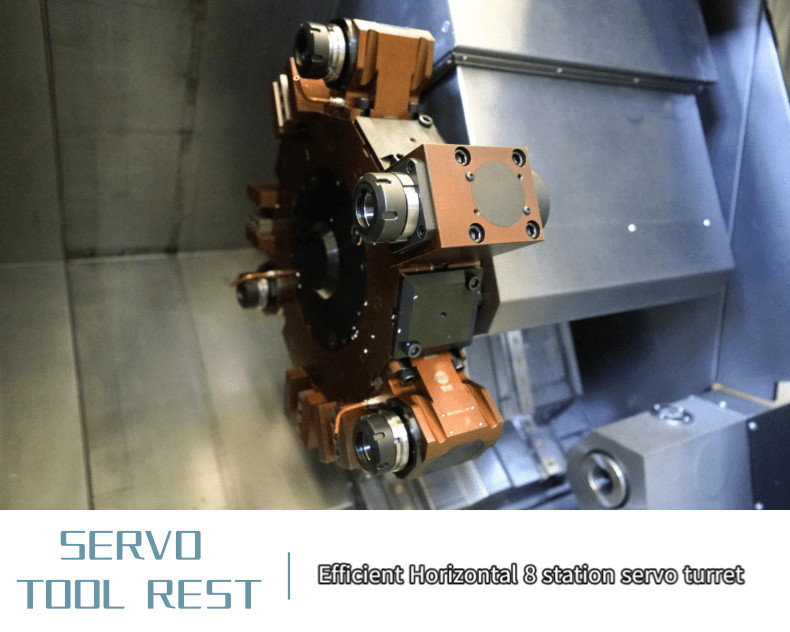

Turm
|
Form des Turms
|
|
Horizontale 8-Positionen-Servo-Turm
|
|
|
Mittelhöhe des Turms
|
mm
|
80 |
|
|
|
Richtigkeit der Wiederholung der Positionierung der Turmdrehung
|
- Ich weiß.
|
± 16
|
|
|
|
Ob der Schneider in der Nähe ausgewählt werden kann
|
|
- Ja, das ist es.
|
|
|
|
Andere
|
Abstand vom Spindelzentrum bis zum Bettboden
|
mm
|
1015
|
|
|
Maschinennettogewicht
|
Weigerung
|
4750
|
|
|
|
Gesamtstromversorgungsleistung
|
KVA
|
27
|
|
|
|
Gesamtmaße (Länge X Breite X Höhe)
|
mm
|
3620 × 1890 × 1900
|
Gesamtgröße
|
|
Anwendung in der Industrie:
Unser Dienst:
1- Montieren und Debuggen vor der Lieferung
2Reagieren Sie innerhalb von 24 Stunden und gehen Sie mit dem Problem fort.
3. 1 Jahr kostenloser Reparaturservice (nur ohne menschliche Schäden).
4. Gesamtlagerlösung zur Verfügung gestellt
