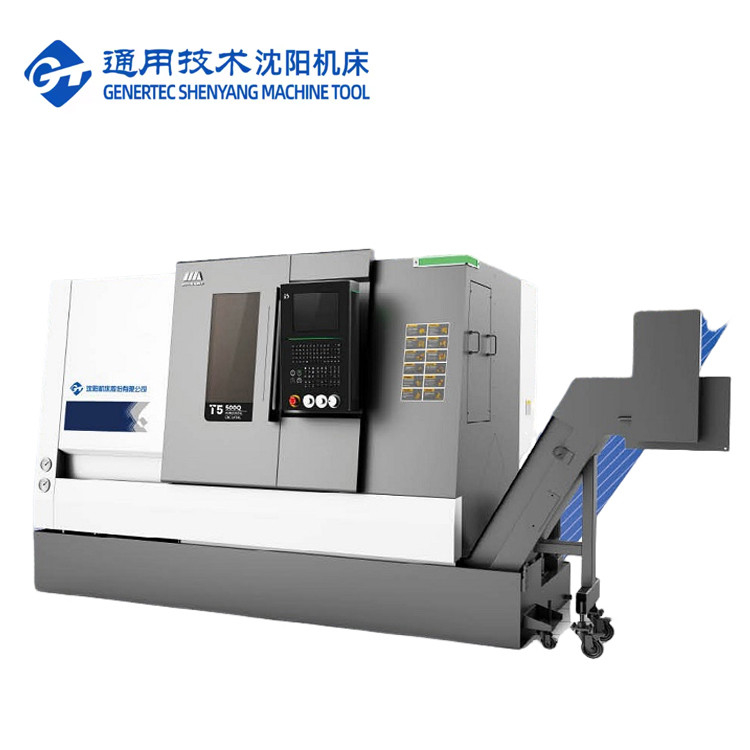

CNC Drehmaschine 3 Achsen Drehmaschine Fräsmaschine Combo T5.2-1000Q FANUC SMTCL Schrägbett CNC Drehmaschine
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | T5.2-1000Q |
|---|---|---|---|

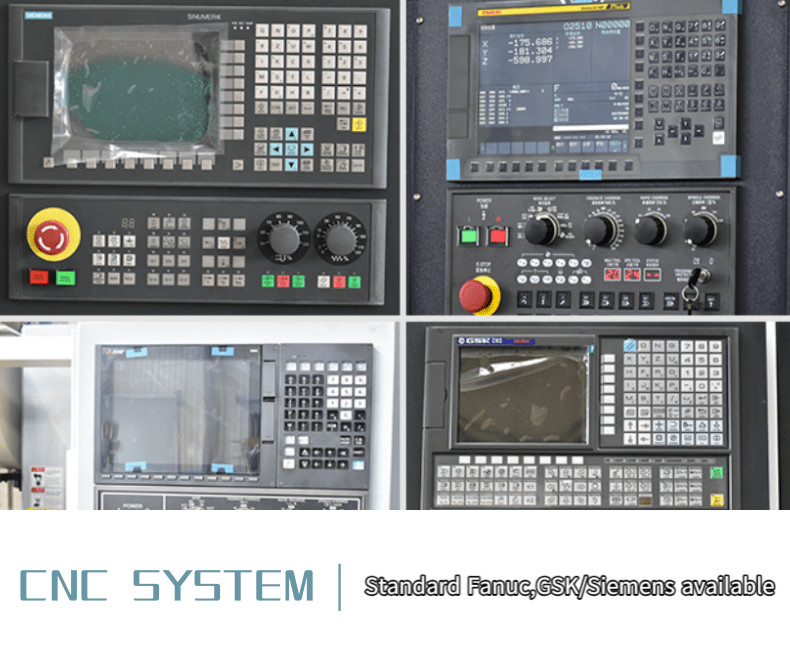

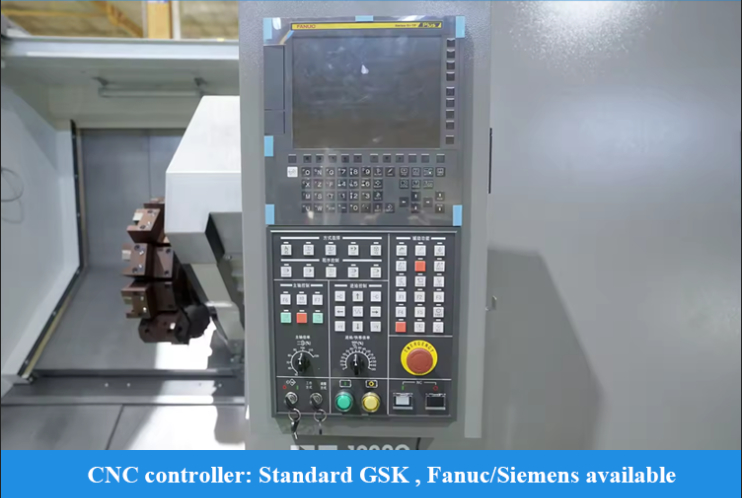

| CNC -Steuerungssystem: | GSK/FANUC/SIEMENS | CNC oder nicht: | CNC |
| Schlüsselwort: | Slant-Bett Drehmaschine CNC-Maschine | Max. Schwingen über das Bett: | Φ560 |
| Max. Schwenken über die Rutsche.: | Φ350 | Max. Drehte Länge: | 1000 mm |
| Fahrt (X-Achse): | 200 mm | Fahrt (Z-Achse): | 1050mm |
| X/Z-Schnellauffahrt: | 30 m/min | Max. Spindelgeschwindigkeit: | 4500 r.p.m |
| Werkzeugposten: | Horizontale 8-Stations-Servo-Turm | ||
| Hervorheben |
3 Achsen CNC Drehmaschine,Schrägen-Bett CNC-Drehbank,FANUC CNC-Drehmaschine |
||
Beschreibung des Produkts
Produktbeschreibung:
SMTCL CNC Drehmaschine FANUC 3-Achsen Dreh-Fräsmaschinen-Kombination T5.2-1000Q Schrägbett-CNC-Drehmaschine

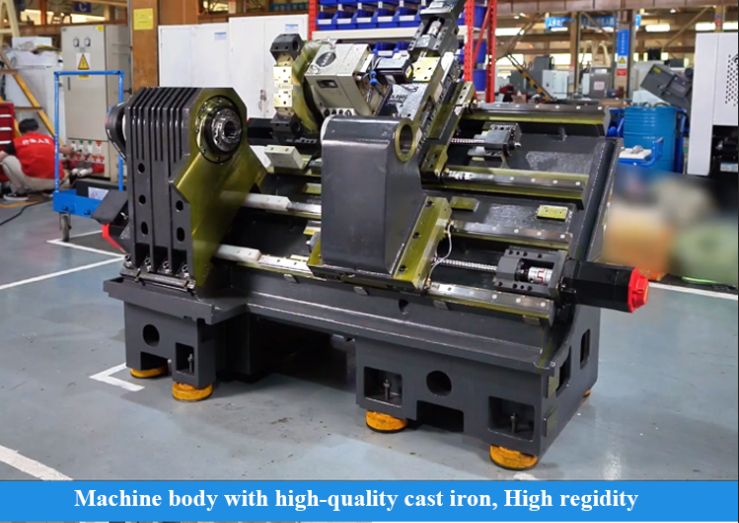

Horizontale CNC-Drehmaschine der Serie T5.2-1000Q, kombiniert intelligente Steuerungstechnologie und fortschrittliche Fertigungstechnologie, hat hohe Präzision, hohe Effizienz und hohe Zerspanungssteifigkeit. Die Finite-Elemente-Analyse-Software wird verwendet, um das Design zu optimieren, die Verteilung der Spannungspunkte zu analysieren, die Verformung von Teilen zu reduzieren und die optimale Struktur der gesamten Maschine zu erreichen. Die Hauptgussteile bestehen alle aus hochfesten Gusseisenmaterialien, was die Minimierung von Vibrationen während des Schneidprozesses gewährleistet und die Bearbeitungsgenauigkeit und Zerspanungsstabilität verbessert.
Produktmerkmale:
1, Hohe Präzision
|
Artikel
|
Einheit
|
T5.2-1000Q
|
Bemerkungen
|
|
|
Max. Drehdurchmesser
|
mm
|
360
|
|
|
|
Max. Drehlänge
|
mm
|
1000
|
Unterschiedliche Vorrichtungsparameter ändern sich
|
|
|
Max. Schwungdurchmesser über Bett
|
mm
|
Φ560
|
|
|
|
Max. Schwungdurchmesser über Planschlitten
|
mm
|
Φ350
|
|
|
|

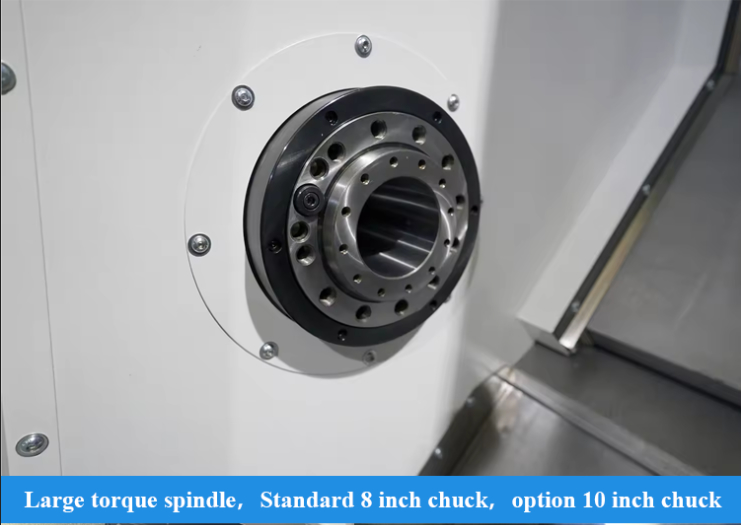

Spindel
|
Art der Spindelnase
|
|
A2-6
|
|
|
Innendurchmesser des vorderen Lagers
|
mm
|
Φ100
|
|
|
|
Konus der Spindelbohrung
|
|
1:20；Φ70
|
|
|
|
Spindelbohrung
|
mm
|
Φ65
|
|
|
|
Max. Durchlassstangendurchmesser
|
mm
|
Φ50
|
|
|
|

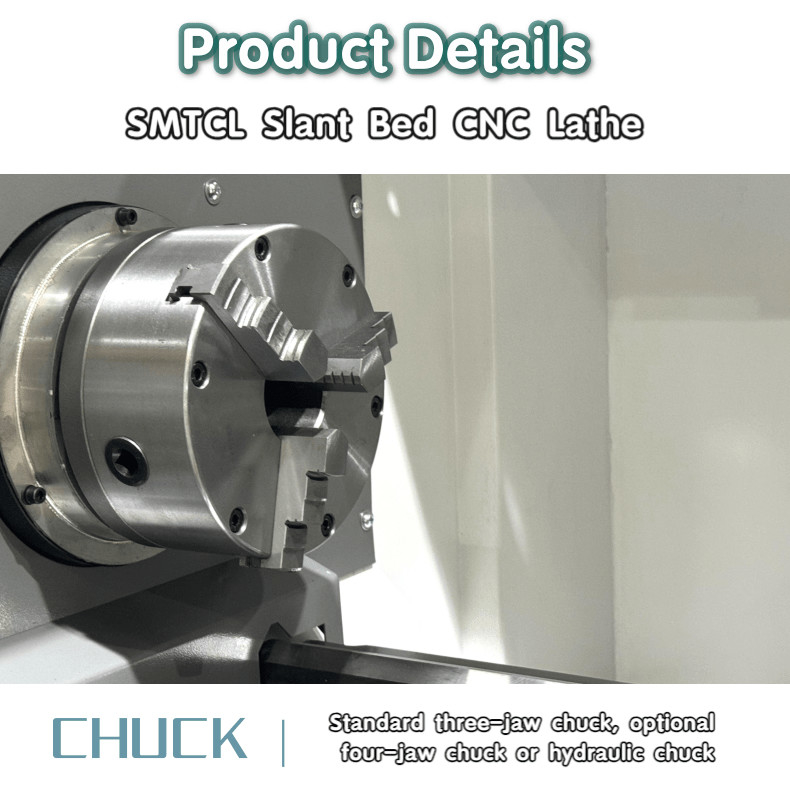

Standard-Futterdurchmesser
|
Zoll
|
8
|
|
|
|
Max. Spindeldrehzahl
|
U/min
|
4500
|
Abhängig von Futter- und Vorrichtungsbeschränkungen
|
|
|
Spindel-Nenndrehmoment
|
Nm
|
136(769 U/min)
|
|
|
|
Max. Spindeldrehmoment
|
Nm
|
245(576 U/min)
|
|
|
|
Hauptmotor-Ausgangsleistung kontinuierlich / 30 Minuten
|
kW
|
11/15
|
Mechanische Spindel
|
|
|
Zwei Achsen
|
Eilgang der X/Z-Achse
|
m/min
|
30
|
|
|
X-Achsen-Verfahrweg
|
mm
|
200 |
|
|
|
Z-Achsen-Verfahrweg
|
mm
|
1050 |
|
|
|

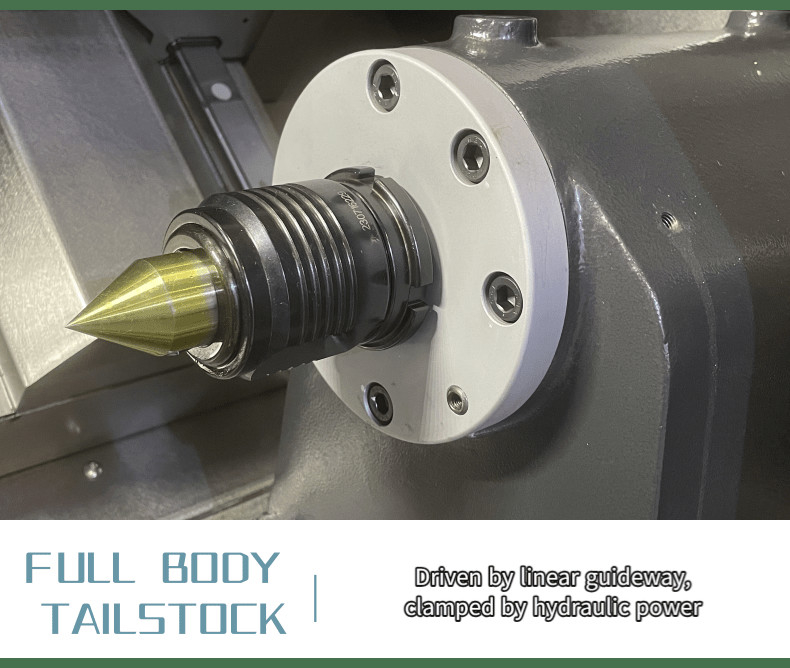

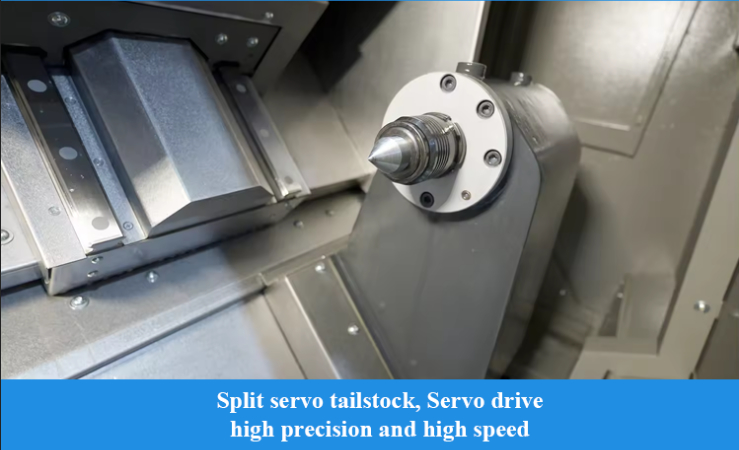

Reitstock
|
Reitstock-Verfahrweg
|
mm
|
950 |
|
|
Reitstockpinolenkonus
|
Morse
|
MT-5
|
|
|
|

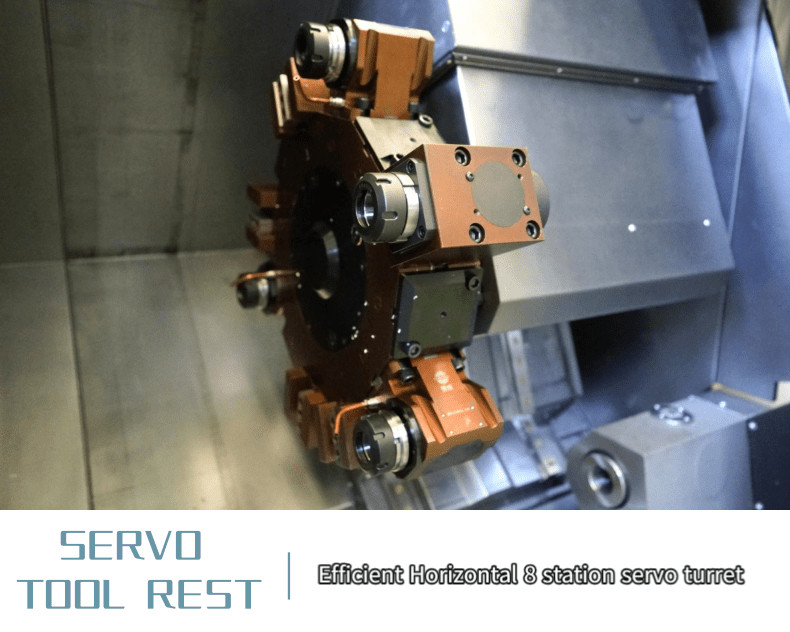

Revolver
|
Revolverform
|
|
Horizontaler 8-fach Servo-Revolver
|
|
|
Mittenhöhe des Revolvers
|
mm
|
80 |
|
|
|
Wiederholgenauigkeit der Revolverrotation
|
Sek.
|
±1,6
|
|
|
|
Ob der Fräser in der Nähe ausgewählt werden kann
|
|
ja
|
|
|
|
Sonstiges
|
Abstand von der Spindelmitte zum Bettboden
|
mm
|
1015
|
|
|
Nettogewicht der Maschine
|
kg
|
4750
|
|
|
|
Gesamtleistungsaufnahme
|
kVA
|
27
|
|
|
|
Gesamtabmessungen (Länge x Breite x Höhe)
|
mm
|
3620×1890×1900
|
Gesamtabmessung
|
|
Industrieanwendung:
UNSER SERVICE:
1. Montage und Inbetriebnahme vor Auslieferung
2. Reaktion innerhalb von 24 Stunden und Bearbeitung des Problems.
3. 1 Jahr kostenloser Reparaturservice (nur keine menschlichen Schäden).
4. Gesamtlagerlösung bereitgestellt
◆ 30 Jahre + F&E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Designkapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortige Services (24 Stunden online)
◆ Modernisierung der Mechanik nach ergonomischen Gesichtspunkten und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, kostengünstige Wartung, keine Beeinträchtigung der Produktion
