SMTCL Schwerlast-Multifunktionelle 5-Achsen-Horizontale Bohrmaschinen TK6516 CNC-Bohr- und Fräsmaschine
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | TK6516 |
|---|---|---|---|
| CNC oder nicht: | CNC | Schlüsselwort: | Horizontale CNC-Fräsmaschine |
| Spindelgeschwindigkeit: | 10 bis 1500 R/min | Werktisch-Maß: | 1600 × 1800 mm |
| Höchstlast der Arbeitsbank: | 10/20/30 T | Querschnittsfahrt X der Arbeitsbank: | 3000/3500/4000 mm |
| Vertikalfahrt Y des Kopfstücks: | 2000/2500/3000 mm | LängsverlaufZ der Spalte: | 2000 mm |
| Fahrt W der Spindel: | 1000 mm | ||
| Hervorheben |
CNC-Horizontale Bohr- und Fräsmaschine,Multifunktionale horizontale Bohr- und Fräsmaschine,CNC Boring And Milling Machine |
||
Beschreibung des Produkts
Beschreibung des Produkts:
Eigenschaften des Produkts:
1"CNC Horizontalem Fräsen und Bohren Maschine Serie ist in der Einführung der deutschen fortgeschrittenen Technologie, entsprechend der Marktnachfrage,Dies ist in Verbindung mit der ausgereiften Struktur der ähnlichen Werkzeugmaschinen unseres Unternehmens und der Entwicklung von Werkzeugmaschinen.
2"Die Verwendung der modularen Konstruktion, d. h. durch die Standardschnittstelle können Module frei auf verschiedene Weise kombiniert werden, um Produktvarianten zu bilden, die den unterschiedlichen Bedürfnissen des Marktes entsprechen.Die Maschine ist hauptsächlich Fräsen und Bohren, und kann auch Bohrungen, Reaming, Vergleichen, Drehen und Umdrehen und andere Prozesse durchführen.
3, Besonders geeignet für die Verarbeitung poröses System, Loch Entfernung Anforderungen genauer Box Teile, kann die Maschine die automatische Positionierung von Koordinaten zu realisieren, aber auch X, Y, Z realisieren,W, B alle vier Koordinatenachsenverbindungen, können für die Bogeninterpolation von Konturen und dreidimensionale Oberflächenbearbeitung verwendet werden.
4Nach Anspruch des Benutzers kann es mit einem vertikalen CNC-Drehtechnik-Spielzeug, Rechteck-Fräse-Zubehör ausgestattet werden, um die Bandbreite der Maschinentechnologie zu erweitern.
Einzelheiten des Produkts:
|
Es ist...
|
Einheit
|
TK(H) 6516
|
TK ((H) P 6516
|
|
|

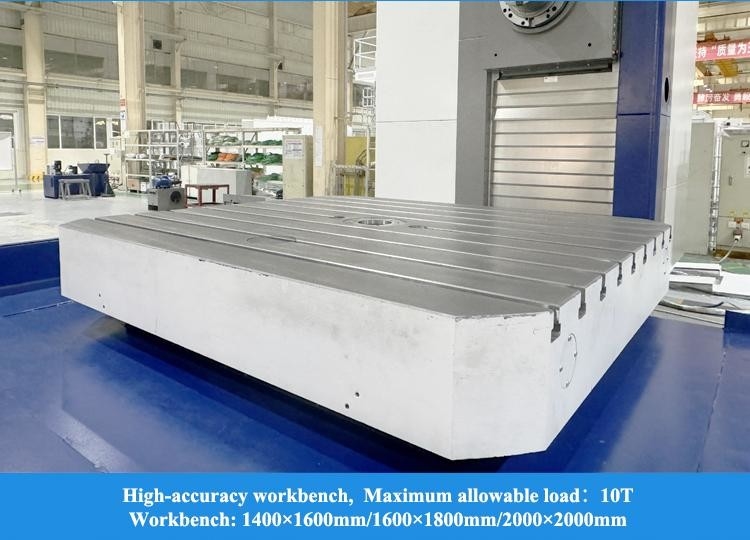

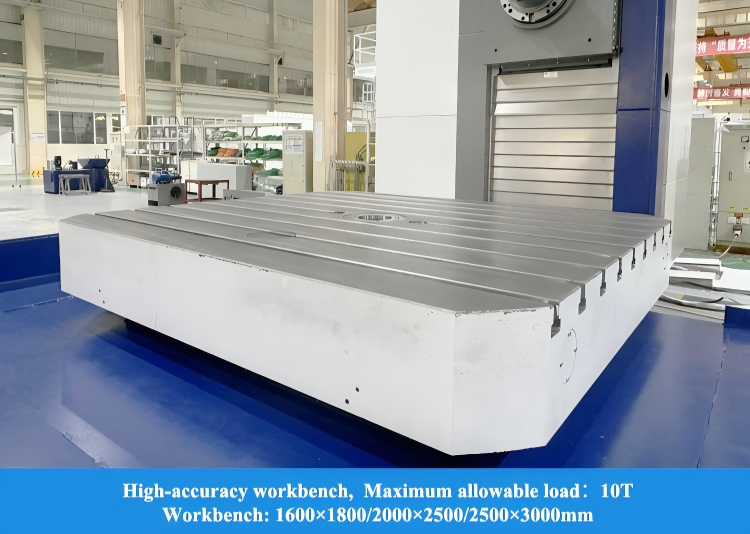

Abmessungen der Arbeitsbank
|
mm
|
1600 × 1800/ A:2000 × 2500/ B:2500 × 3000
|
||
|
Höchstlast der Arbeitsbank
|
T
|
10/A:20/B30
|
||
|
Durchmesser der Spindel
|
mm
|
φ160
|
||
|
Kopfdurchmesser
|
mm
|
-
|
φ900
|
|
|
Spindel-Stäbelarm
|
|
Das ist 7:24 Uhr.50
|
||
|
Spezifikation der Werkzeugstäbe
|
|
JT50/BT50
|
||
|
Drehzahl der Spindel
|
r/min
|
10 bis 1500
|
||
|
Gegen Kopfgeschwindigkeit
|
r/min
|
-
|
10 bis 100
|
|
|
Leistung des Hauptmotors
|
Leistung
|
41/49.2
|
||
|
Höchstdrehmoment der Spindel
|
Nm
|
3300/4000
|
||
|
Querschnittsfahrt X der Arbeitsbank
|
mm
|
3000/3500/4000
|
||
|
Vertikalfahrt Y des Kopfstücks
|
mm
|
2000/2500/3000
|
||
|
LängsverlaufZ der Spalte
|
mm
|
2000
|
||
|
Fahrt W der Spindel
|
mm
|
1000
|
||
|
Fahrt U des zugewandten Kopfschleifblocks
|
mm
|
-
|
330
|
|
|
Drehung der Arbeitsbank B
|
- Nein.
|
0.001×360
|
||
|
Abstand von der Spindelmitte zur Arbeitsbank
|
mm
|
100 bis 2100
|
||
|
Die Ablehnung von der Züchtigung
|
mm
|
800/ A:1100/ B:1350
|
||
|
Zuführgeschwindigkeit
|
X, Y, Z
|
mm/min
|
1-6000
|
|
|
W
|
mm/min
|
1-3000
|
||
|
U
|
mm/min
|
-
|
1-3000
|
|
|
B
|
r/min
|
0 zu 1
|
||
|
Schnelle Geschwindigkeit
|
X, Y, Z
|
m/min
|
9
|
|
|
W
|
m/min
|
3
|
||
|
U
|
m/min
|
-
|
3
|
|
|
B
|
r/min
|
1
|
||
|
Positionsgenauigkeit
|
X, Y, Z
|
mm
|
X:0.03/0.022 (Gitterwaage)
- Ich weiß nicht.0.022/0.018 (Gitterwaage)
|
|
|
W
|
mm
|
0.02
|
||
|
U
|
mm
|
-
|
0.032
|
|
|
B
|
""
|
10, 4X90°;6
|
||
|
Neupositionierungsgenauigkeit
|
X, Y, Z
|
mm
|
0.013
|
|
|
W
|
mm
|
0.018
|
||
|
U
|
mm
|
-
|
0.018
|
|
|
B
|
""
|
6
|
||
|

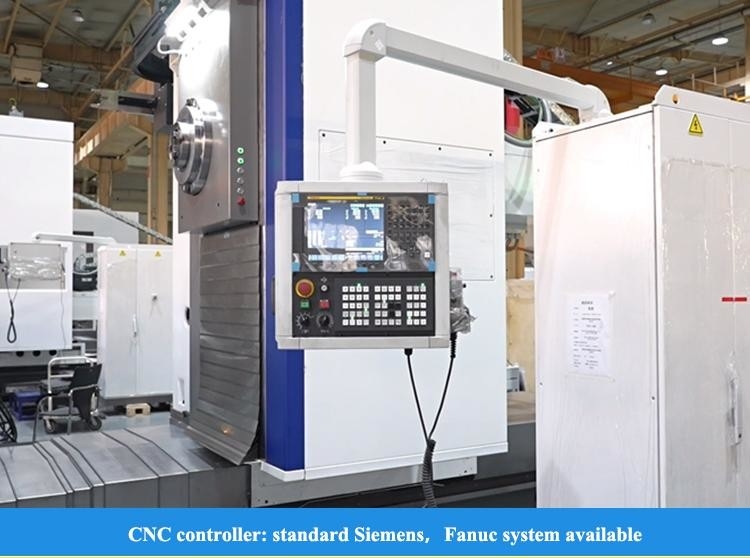

CNC-System
|
|
|
Siemens 828D
|
|
Unser Dienst:
1- Montieren und Debuggen vor der Lieferung
2Reagieren Sie innerhalb von 24 Stunden und gehen Sie mit dem Problem fort.
3. 1 Jahr kostenloser Reparaturservice (nur ohne menschliche Schäden).
4. Gesamtlagerlösung zur Verfügung gestellt
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
Produkt-Highlights
Beschreibung des Produkts: SMTCL Hohe Stabilität 5 Achsen Horizontale Bohr- und Fräsmaschine Das Werkzeugmaschinenwerkzeug ist T-förmig, mit einer einzigen Säule und seitlicher Aufhängung.die Säule ist an einem Schieberad befestigt und bewegt sich entlang der Längsschiene (Z-Achsenkoordinate), der ...
