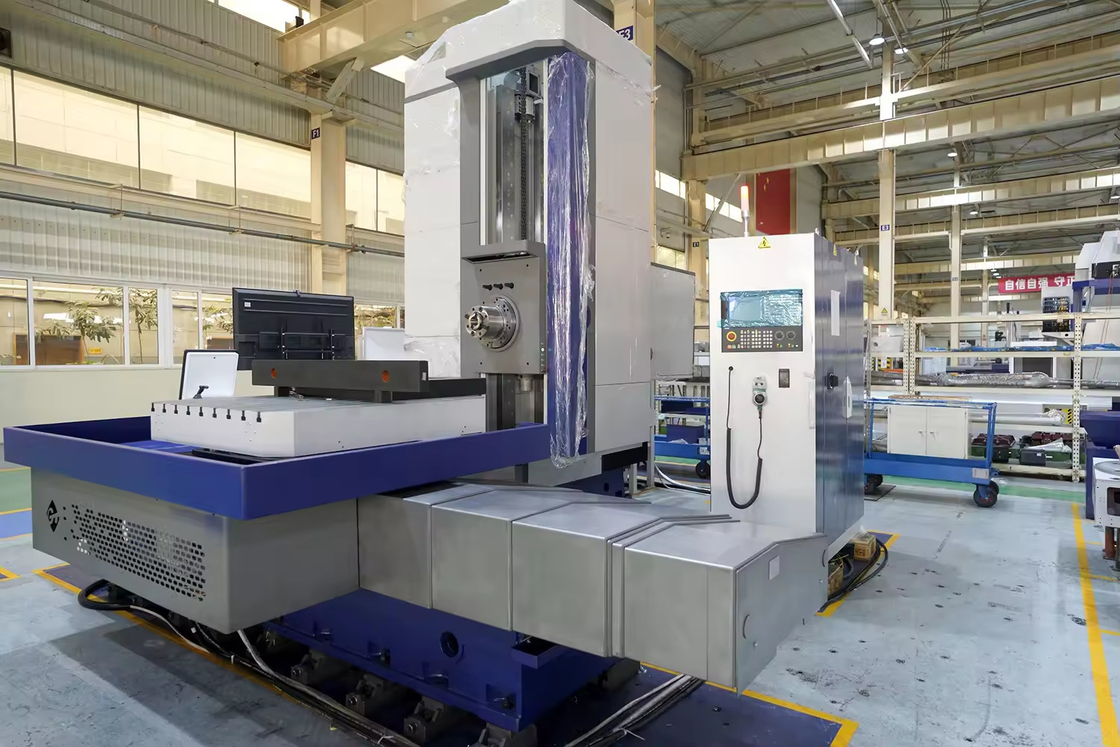

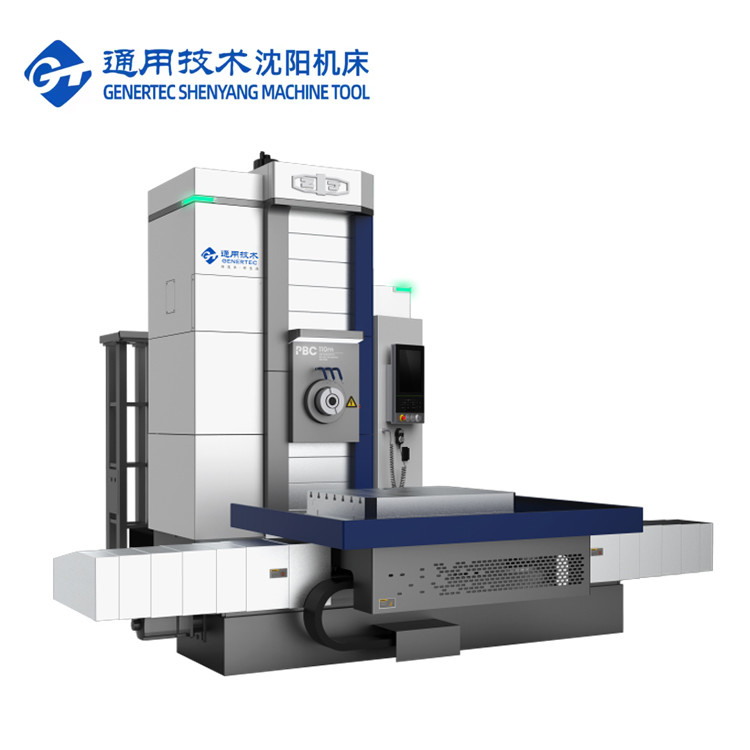

SMTCL Schwere 5-Achsen-Fräsmaschine PBC 110f SIEMENS System CNC-Fräsmaschine
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | PBC110f |
|---|---|---|---|
| CNC oder nicht: | Maschinen für die Maschinenherstellung | Schlüsselwort: | Horizontale CNC-Fräsmaschine |
| Drehzahl der Spindel: | 10 bis 3000 R/min | Werktisch-Maß: | 1250 × 1400 mm |
| Höchstlast der Arbeitsbank: | 8 t | Querschnittsfahrt X der Arbeitsbank: | 2000/3000 mm |
| Vertikalfahrt Y des Kopfstücks: | 1500/2000 mm | LängsverlaufZ der Spalte: | 1200/2000 mm |
| Fahrt W der Spindel: | 550 mm | Fahrt U des zugewandten Kopfschleifblocks: | 140 mm |
| Hervorheben |
5 Achsen Fräsmaschine,CNC-Bohr- und Fräsmaschine,SIEMENS System Fräsen Bohrmaschine |
||
Beschreibung des Produkts
Produktbeschreibung:
Produktfunktionen:
1, CNC Horizontal Frening and Bowing Machine Series ist in der Einführung der deutschen fortschrittlichen Technologie nach der Marktnachfrage in Kombination mit der ausgereiften Struktur der ähnlichen Werkzeugmaschinen unseres Unternehmens und die Entwicklung von Werkzeugmaschinen.

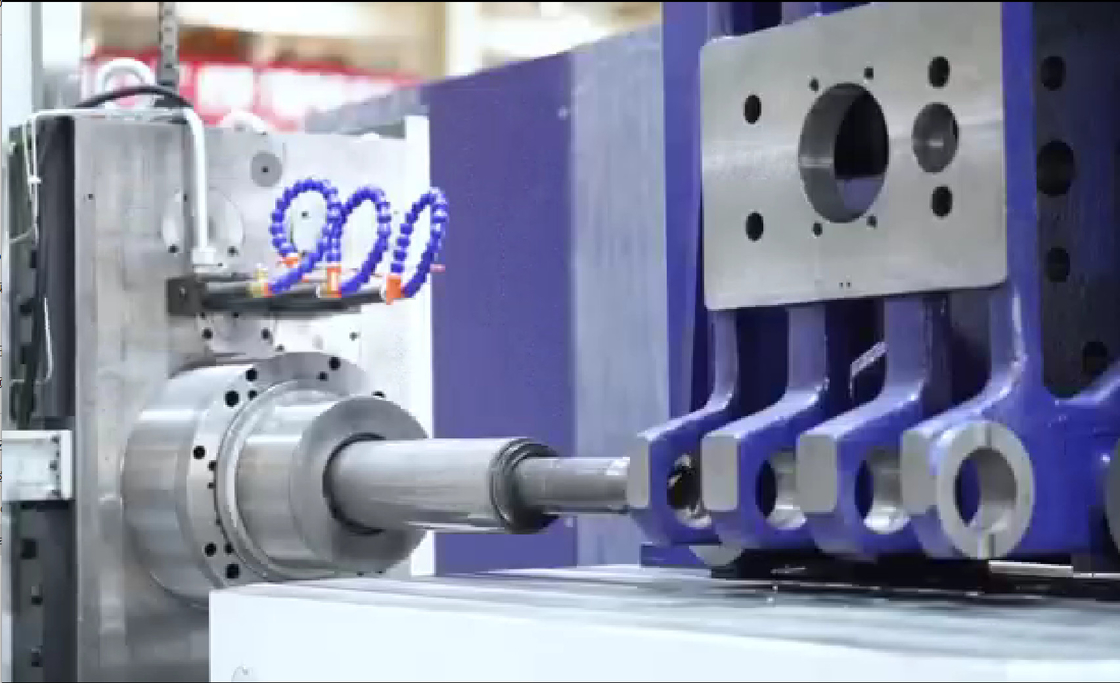

2, Die Verwendung des modularen Designs, dh über die Standardschnittstelle können Module auf vielfältige Weise kombiniert werden, um Produktvarianten zu bilden, um die unterschiedlichen Marktbedürfnisse zu erfüllen. Die Maschine fällt hauptsächlich aus und bohrt und kann auch Bohrungen, Reiben, Gegenbewegungen, Umdrehung des Gesichts und Drehensrund- und andere Prozesse durchführen.
3, insbesondere für die Verarbeitung poröser Systeme geeignet, kann die Maschine die automatische Positionierung von Koordinaten realisieren, aber auch die automatische Positionierung von Koordinaten realisieren, aber auch x, y, z, w, b alle vier Koordinaten-Achse-Bindungen realisieren können, können für die Interpolationskontour und die dreidimensionale Oberflächenverarbeitung verwendet werden.

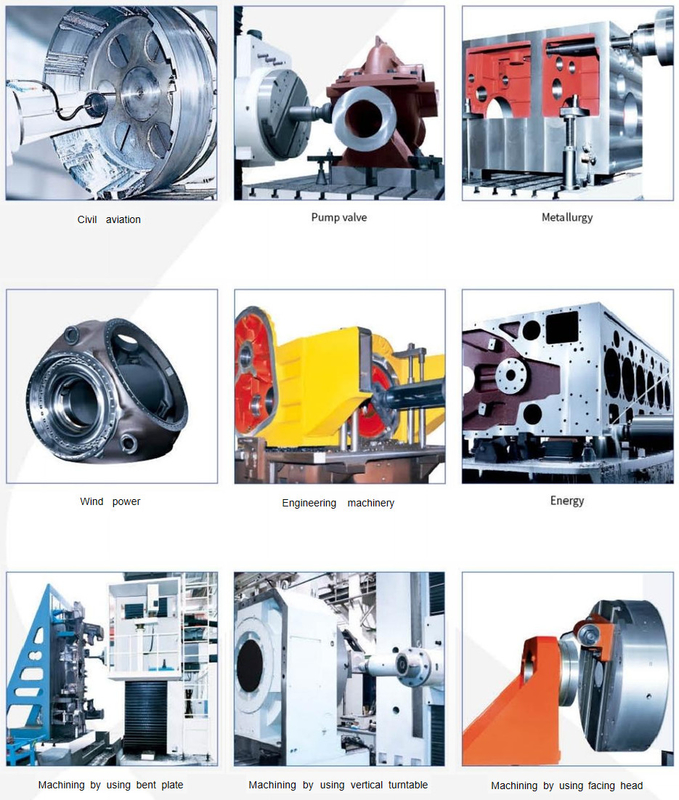

4 kann nach den Anforderungen der Benutzer mit vertikalem CNC -Plattenteller mit dem Rechtswinkel -Fräser -Zubehör ausgestattet werden, um den Bereich der Maschinenverarbeitungstechnologie zu erweitern.
Produktdetails:
|
ltems
|
Einheit
|
PBC 110f
|
PBC 130f
|
PBC 160f
|
|
|
Workbench Dimension
|
mm
|
1000 × 1250
|
1600 × 1800/2000 × 2000
|
2000 × 2000/2000 × 2500
|
|
|
Maximale Belastung an Workbench
|
T
|
8
|
15
|
25
|
|
|
Spindeldurchmesser
|
mm
|
φ110
|
φ130
|
φ160
|
|
|
Gesichtsdurchmesser
|
mm
|
φ630
|
φ730
|
φ900
|
|
|
Spindel -Verjüngungsloch
|
|
IS0 7:24 N0.50
|
|||
|
Tool Shank -Spezifikation
|
|
JT50/BT50
|
|||
|
Spindelgeschwindigkeit
|
r/min
|
10-3000
|
10-3000
|
10-2000
|
|
|
Gesichtsgeschwindigkeit
|
r/min
|
10-200
|
10-125
|
10-100
|
|
|
Hauptmotor
|
KW
|
19.5/23.4
|
25/30
|
41/49.2
|
|
|
Maximales Drehmoment der Spindel
|
Nm
|
1100/1300
|
2100/2600
|
3300/4000
|
|
|
Querreisen X der Workbench
|
mm
|
2000/3000
|
2000/3000/4000
|
3000/4000/6000
|
|
|
Vertikales Reisen von Spindelstock
|
mm
|
1500/2000
|
1600/2000/2500
|
2000/25000/3000
|
|
|
Longitudinal Travelz der Säule
|
mm
|
1200/2000
|
1600/2000
|
2000
|
|
|
Reisen Sie W von Spindel
|
mm
|
550
|
800
|
1000
|
|
|
Fahrt mit dem Gesichtsschieberblock mit Blick auf den Kopf
|
mm
|
140
|
200
|
330
|
|
|
Workbench -Rotation b
|
°
|
0,001 × 360
|
|||
|
Entfernung vom Spindelzentrum zu Workbench
|
mm
|
60-1560
|
100-1700
|
10-2100
|
|
|
Disancefomsinenge TowoBenchente
|
mm
|
350
|
850
|
1100
|
|
|
Fütterungsgeschwindigkeit
|
X, y, z
|
mm/min
|
1-8000
|
||
|
W
|
mm/min
|
1-2400
|
1-3000
|
1-3000
|
|
|
U
|
mm/min
|
1-2400
|
1-3000
|
1-3000
|
|
|
B
|
r/min
|
0-1.5
|
|||
|
Schnelle Geschwindigkeit
|
X, y, z
|
m/min
|
15
|
12
|
10
|
|
W
|
m/min
|
2.4
|
3
|
3
|
|
|
U
|
m/min
|
2.4
|
3
|
3
|
|
|
B
|
r/min
|
1.5
|
|||
|
Positionierungsgenauigkeit
|
X, y, z
|
mm
|
XZ: 0,015/0,01 (Gitterskala)
Y: 0,01 (Gitterskala)
|
||
|
W
|
mm
|
0,012
|
0,012
|
0,015
|
|
|
U
|
mm
|
0,032
|
|||
|
B
|
'' '
|
6
|
|||
|
Repositionierungsgenauigkeit
|
X, y, z
|
mm
|
0,008
|
||
|
W
|
|
0,01
|
|||
|
U
|
mm
|
0,018
|
|||
|
B
|
'' '
|
4
|
|||
|
CNC -System
|
|
|
Siemens 828d
|
||
Unser Service:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1. Alle Teile müssen inspiziert werden
4. Probenverarbeitung jeder Maschine
5. 72 Stunden Testlauf vor der Lieferung
◆ 30 Jahre + F & E -Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Planungskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Young Active Sales und Ingenieure für Sofortdienste (24 Stunden online)
◆ Upgrade des Mechanismus nach Ergonomie und einfacher Wartung
U
FAQ:
Q1. Sind Sie ein Handelsunternehmen oder ein Fertigungsunternehmen?
Beginnend mit dem Frachtdatum der Maschine.
PR-Verkäufer: Customized Solutions, Planung und Design; Eins-zu-Eins-Service
After Sales: 7 Tage 24 Stunden Online -Service, Fernanleitung für die Installation, das Docking mit Kundensoftware -System
zwischen Pflanzen mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie ist.
