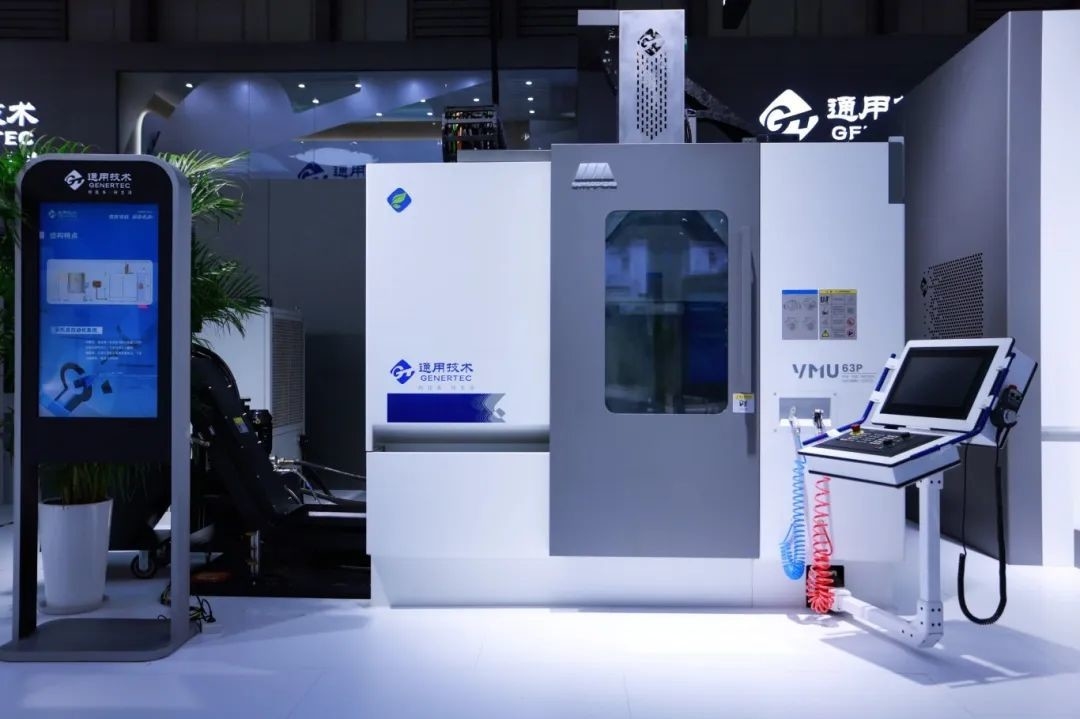

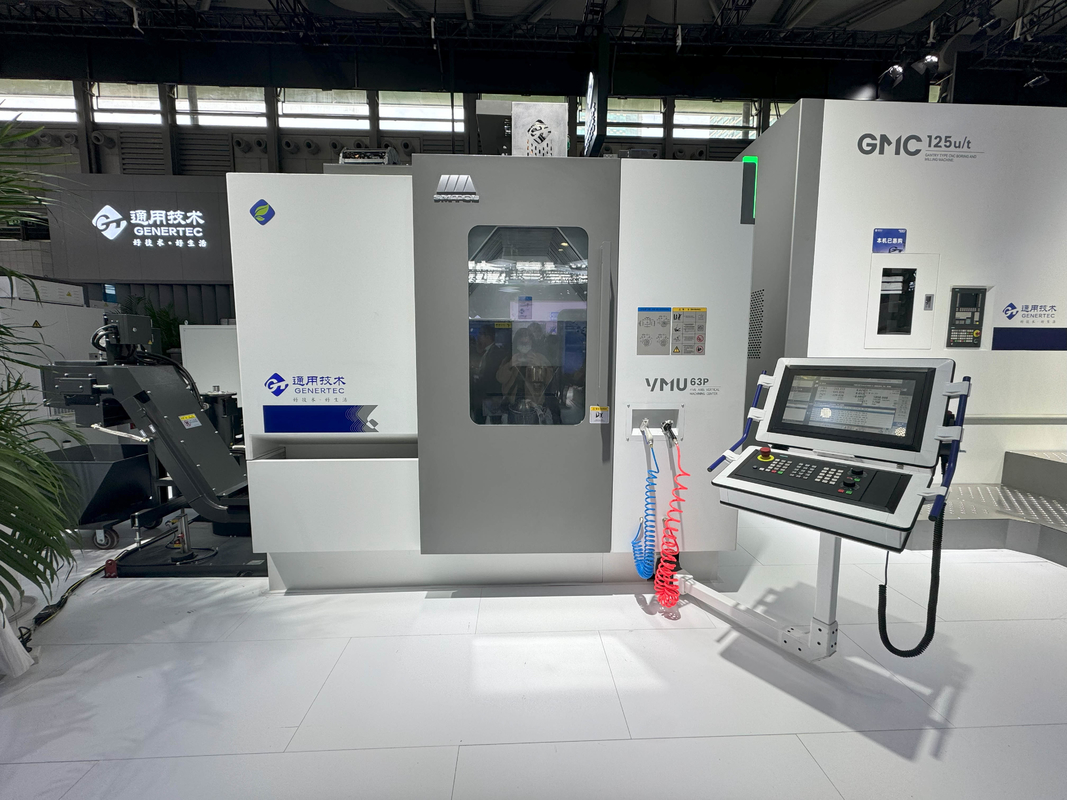

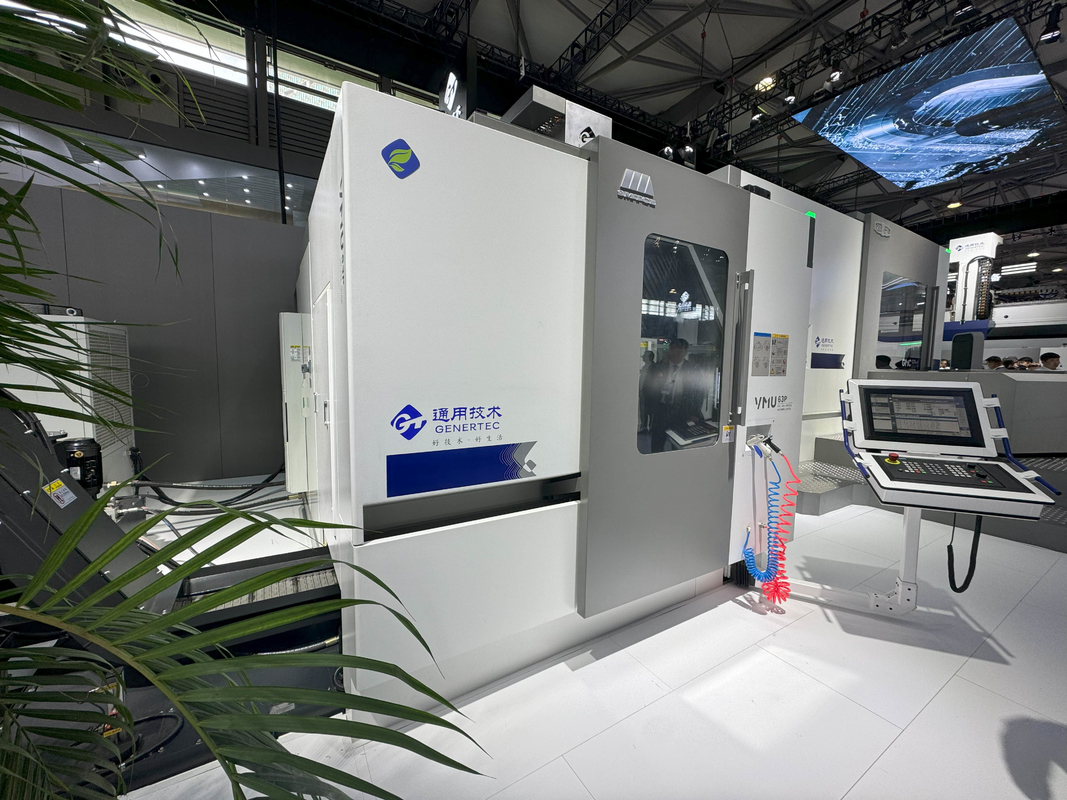

SMTCL Vertikal 5-Achsen-Bearbeitungszentrum VMU63P Fünf-Achsen-Verknüpfung Hochleistungs-Vertikal-Bearbeitungszentrum
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | VMU63P |
|---|---|---|---|
| Name: | Vertikal 5-Achsen-Bearbeitungszentrum | Kontrollsystem: | SIEMENS GSK FANUC (optional) |
| Maximale Fahrt des Skateboards auf der X-Achse: | 650 mm | Maximaler Strahlverlauf - Y-Achse: | 650 mm |
| Maximale Spindelbewegung -Z-Achse: | 500mm | Ein-Achsen-Reise: | ± 130° |
| C-Achsen-Reise: | n×360° | ||
| Hervorheben |
Fünf-Achsen-Verknüpfungs-Achsen-Bearbeitungszentrum,Hochleistungs-Achs-Bearbeitungszentrum,Vertikalbearbeitungszentrum VMU63P |
||
Beschreibung des Produkts

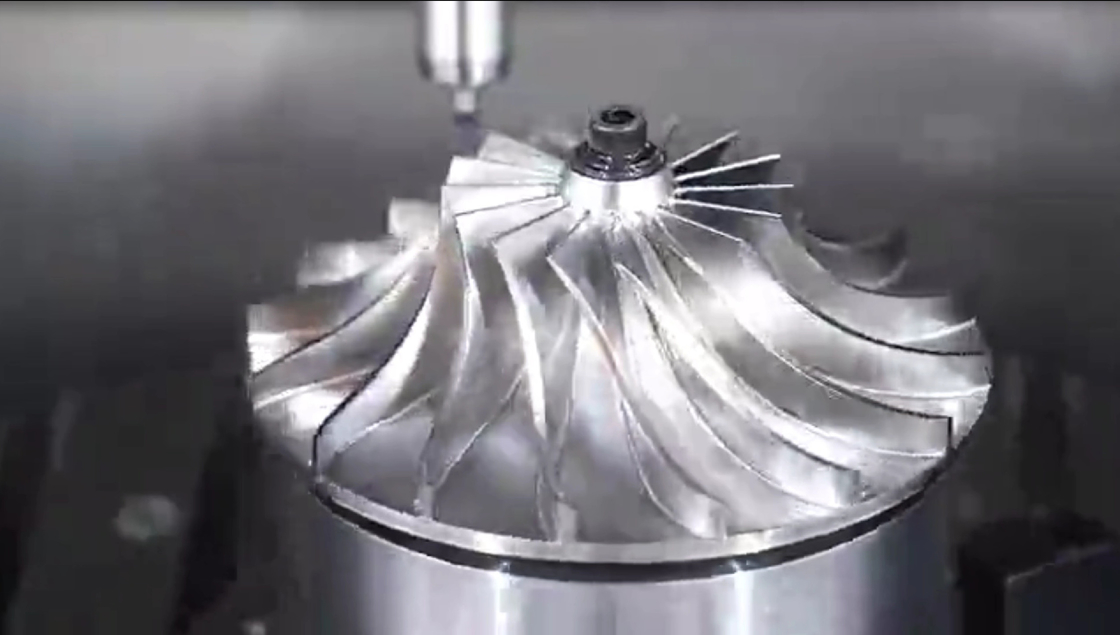

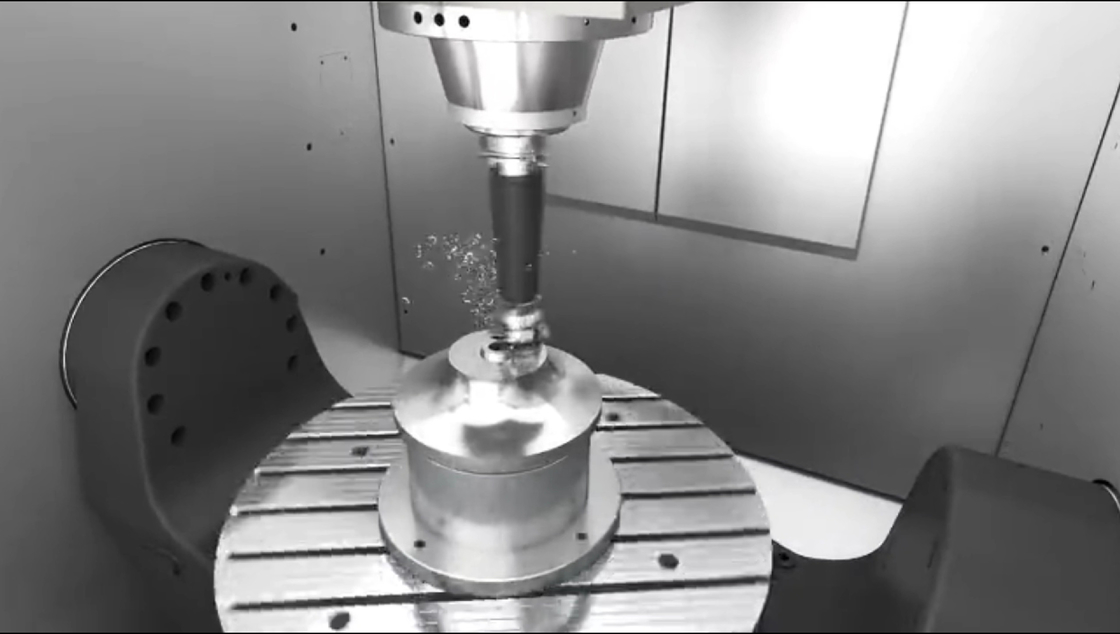

Das Produkt eignet sich für die Bearbeitung komplex geformter Teile in der Energie-, Formen-, Automobil- und anderen Industrien. Es handelt sich um ein leistungsstarkes vertikales Fünf-Achsen-Bearbeitungszentrum, das unabhängig von der General Technology Group entwickelt wurde. Schnelle Bewegungsgeschwindigkeit der linearen Welle des Produkts bis zu 60 m/min, Beschleunigung bis zu 1 g, rotierende Welle angetrieben durch Drehmomentmotor, Geschwindigkeit über 50 U/min, die dynamische Leistung der Maschine ist ausgezeichnet. Die Säule des Bettes besteht aus künstlichem Mineralgusssteinmaterial, das eine hervorragende Vibrationsunterdrückung und thermische Verformungsbeständigkeit aufweist. Die Merkmale hoher Geschwindigkeit, hoher Präzision und hoher Steifigkeit, reichhaltiger Konfiguration und leistungsstarker Fünf-Achsen-Verbindungsfunktion können verschiedene Bedürfnisse der Kunden erfüllen.
Merkmal 1: Vier hochrangige Ermächtigungen, ultimative Erfahrung
Funktion 2: Vollständige Integration, Multi-Domain-Abdeckung
|
Artikel
|
Einheit
|
VMU63P
|
|
|
Kapazität
|

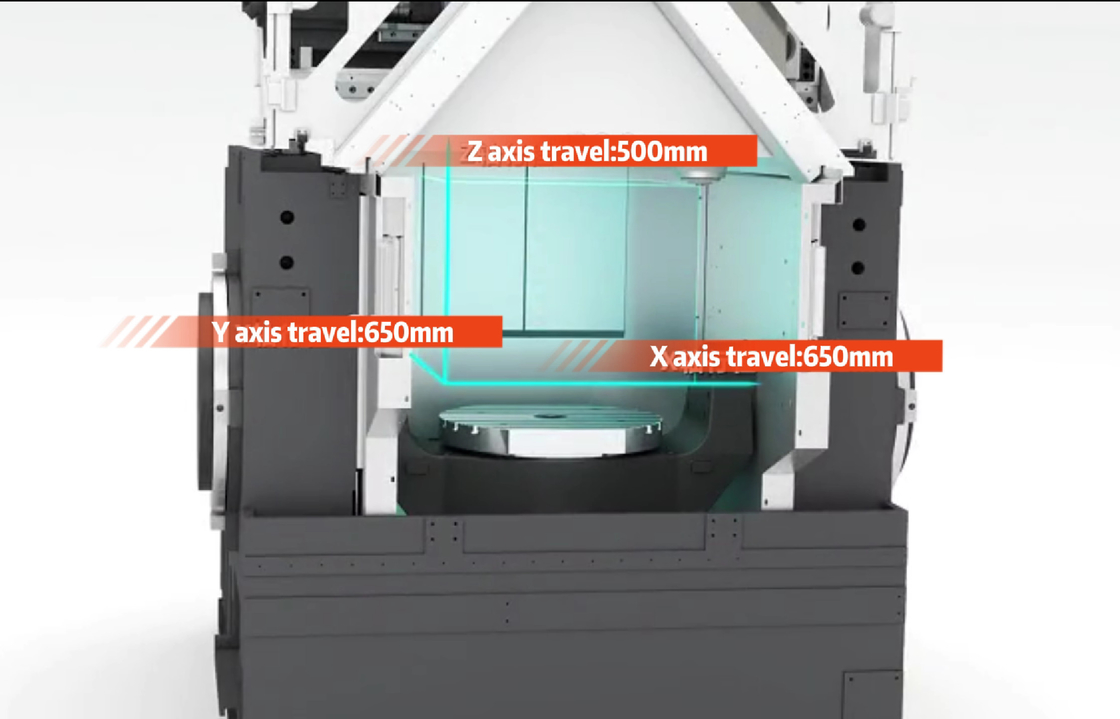

Maximaler Verfahrweg der Skateboard-X-Achse
|
mm
|
650
|
|
Maximaler Strahlweg – Y-Achse
|
mm
|
650
|
|
|
Maximaler Spindelweg – Z-Achse
|
mm
|
500
|
|
|
Abstand von der Stirnseite der Spindel zum Tisch
|
mm
|
150-650
|
|
|
|
A-Achsen-Verfahrweg
|
°
|
±130
|
|
C-Achsen-Verfahrweg
|
°
|
n×360
|
|
|
Arbeitstisch
|
Tischgröße
|
mm
|
Φ650×560
|
|
Maximale Belastung des Tisches
|
kg
|
1000
|
|
|
T-Nutengröße
|
mm×Stk
|
18×7
|
|
|
Spindel
|
Spindelkegel
|
|
HSK-A63
|
|
Höchstgeschwindigkeit
|
U/min
|
18000
|
|
|
Ausgangsdrehmoment (100 %/40 %)
|
Nm
|
83/107
|
|
|
Ausgangsleistung (100 %/40 %)
|
kw
|
25/32
|
|
|
Füttern
|
Schnelle Bewegungsgeschwindigkeit der X-Achse
|
m/min
|
60
|
|
Schnelle Bewegungsgeschwindigkeit der Y-Achse
|
m/min
|
60
|
|
|
Schnelle Bewegungsgeschwindigkeit der Z-Achse
|
m/min
|
60
|
|
|
Schnelle Bewegungsgeschwindigkeit der A-Achse
|
U/min
|
50
|
|
|
Schnelle Bewegungsgeschwindigkeit der C-Achse
|
U/min
|
65
|
|
|
ATC
|
Werkzeugspeicherkapazität
|
Stk
|
36
|
|
Maximale Werkzeuglänge
|
mm
|
300
|
|
|
Maximales Werkzeuggewicht
|
kg
|
8
|
|
|
Max. Werkzeugscheibendurchm. (voll)
|
mm
|
Φ80
|
|
|
Max. Werkzeugscheibendurchm. (benachbart)
|
mm
|
Φ125
|
|
|
Positionierungsgenauigkeit
|
X/Y/Z
|
mm
|
0,005
|
|
Klimaanlage
|
Sek
|
8
|
|
|
Wiederholbare Positionierung
|
X/Y/Z
|
mm
|
0,003
|
|
Klimaanlage
|
Sek
|
5
|
|
|
Andere
|
Nettogewicht der Maschine
|
kg
|
16500
|
- Höchster Qualitätssinn, Kundenwünsche stehen an erster Stelle
- Das Unternehmen blickt auf eine mehr als 30-jährige Forschungs- und Entwicklungsgeschichte zurück und wurde 1993 gegründet
- Hightech-Hersteller mit Forschungs- und Designkapazitäten
- Stabiles und ausgereiftes Versorgungssystem
- Junge aktive Verkäufer und Ingenieure für sofortigen Service (24 Stunden online)
- Modernisierung des Mechanismus im Hinblick auf Ergonomie und einfache Wartung
- Unser Strukturdesignprinzip: einfache Wartung und Installation, niedrige Wartungskosten, keine Beeinträchtigung der Produktion
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd hat seinen Sitz in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschinen, vertikale Bearbeitungszentren, horizontale Bearbeitungszentren, Portalbearbeitungszentren, Fünf-Achsen-Bearbeitungszentren, Dreh-Fräszentren und verschiedene andere CNC-Geräte. Wir verfügen über mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Spitzenniveau erreicht.
Unsere Kooperation blickt auf eine über 80-jährige Geschichte in der Herstellung von Werkzeugmaschinen zurück. Hier wurden die erste Drehmaschine, Bohrmaschine und Bohrmaschine geboren. Sie gehören zu den führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und sind der größte Werkzeugmaschinenhersteller in China. Zu den Werkzeugmaschinenprodukten zählen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Branchen. Wir haben es uns zur Aufgabe gemacht, unseren Kunden auf der ganzen Welt Werkzeugmaschinen mit führender Technologie, hoher Qualität und gutem Service anzubieten!
Wir sind ein produzierendes Unternehmen.
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie z. B. CNC-Drehmaschinen, CNC-Fräsmaschinen, vertikale Bearbeitungszentren, konventionelle Drehmaschinen, Bohrmaschinen, Radialbohrmaschinen und so weiter.
Ja, wir bieten unseren Kunden intelligente CNC-Lösungen zur Steigerung der Effizienz.
Wir liefern für einen Zeitraum von 12 Monaten Ersatz für Teile, die sich als defekt erweisen.
beginnend mit dem Frachtbriefdatum der Maschine.
Pr-Sales: Maßgeschneiderte Lösungen, Planung und Design; Eins-zu-eins-Service
Kundendienst: 7 Tage 24 Stunden Online-Service, Fernführung der Installation, Andocken an das Softwaresystem des Kunden
Produkte aus der Entwicklung, Konstruktion, Herstellung, Montage des gesamten Produktionsprozesses sind
erfolgt zwischen Werken mit einer vollständigen Produktionskette, die Ihre zuverlässigste Garantie darstellt.
Wir können diese Art von Service anbieten. Wenn die Maschinen am Installationsort des Käufers eintreffen, können wir rechtzeitig Maschinenbau- und Elektrotechniker zur Installation gemäß dem Zeitplan des Käufers entsenden. All dies kann im Vertrag angegeben und aufgeführt werden. Der Verkäufer wird mit dem Käufer bei der Visa- und Einreisevorbereitung zusammenarbeiten, bevor er ins Ausland geht.
T/T 30 % Anzahlung bei Bestellung, 70 % Restzahlung vor Versand. Unwiderrufliches Akkreditiv auf Sicht
