Name: SMTCL Vertikale CNC-Drehmaschine V4H CNC-Vertikalfräsenmaschine Vertikale Drehmaschine Fräsenmaschine Combo
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: V 4H
Availability: InStock

Haus > produits > Vertikale CNC-Drehbänke >

SMTCL Vertikale CNC-Drehmaschine V4H CNC-Vertikalfräsenmaschine Vertikale Drehmaschine Fräsenmaschine Combo

SMTCL vertikale CNC-Drehmaschine

Körperstruktur mit hoher Steifigkeit

Höchst effiziente vertikale CNC-Drehmaschine

Herkunftsort:

China

Markenname:

SMTCL/SYMG

Zertifizierung:

ISO certification

Modellnummer:

V 4H

Dokumentieren:

8-GT SMTCL V Series Vertica...he.pdf

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Markenname:

SMTCL

Modellnummer:

V 4H

Name:

Vertikale Drehmaschine

Steuerungssystem:

SIEMENS GSK FANUC (optional)

Max. Schnittdurchmesser:

Φ500

Max. Schwingendurchmesser:

Φ650

Max. Schneidhöhe:

500

Verfahrweg der X-Achse:

290

Verfahrweg der Z-Achse:

530

Turm:

Horizontale 8-Positionen-Servo-Turm

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Verpackung Informationen

Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.

Lieferzeit

45 bis 60 Tage

Zahlungsbedingungen

L/C,T/T,Western Union

Versorgungsmaterial-Fähigkeit

50 Stück pro Monat

VERWANDTE PRODUKTE

Video

SMTCL Vertikale CNC-Drehmaschine V4H CNC-Vertikalfräsenmaschine Vertikale Drehmaschine Fräsenmaschine Combo

Beste Preis erhalten

Vertikaler HOCHLEISTUNGSCNC drechselt einspaltiges CK5116 C5116

Beste Preis erhalten

Große vertikale Drehbank-Maschine vertikale Drehbank-doppelte Spalte CNC 30KW 45KW

Beste Preis erhalten

Wechselstrom Servo-vertikale Drehendrehbank-Maschine CNC-Hochleistungsdrehbank-CK5225 C5225T

Beste Preis erhalten

Kontakt mit uns

+8613916455787

sales@huidijd.com

86-021-61195255

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

SMTCL Vertikale CNC-Drehmaschine V4H CNC-Vertikalfräsenmaschine Vertikale Drehmaschine Fräsenmaschine Combo 0

SMTCL vertikale CNC-Drehmaschine V4H CNC vertikale Fräsmaschine Drehmaschine Fräsmaschine Combo vertikale CNC-Drehmaschine

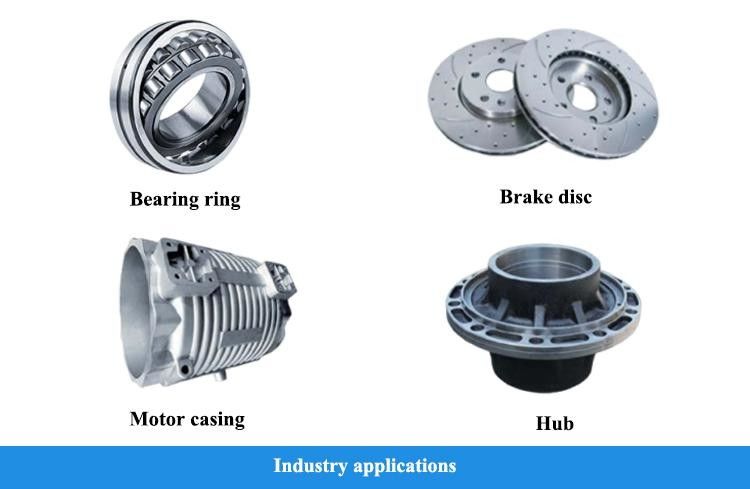

V-Serie CNC vertikale Drehmaschine ist die dritte Generation der neuen CNC vertikale Drehmaschine unserer neuen aktualisierten technischen Struktur, mit ausgezeichneter Steifigkeit, Stabilität und Verarbeitungsgenauigkeit,Unterstützung von importierten hochwertigen Funktionsteilen, weit verbreitet in der neuen Energie-, Automobil-, Lager- und anderen Verarbeitungsindustrie, um Kunden eine ausgezeichnete Erfahrung zu bieten.

Ein Blick auf die Merkmale

Hohe Steifigkeit
- Hochsteifbettstruktur
- Hohe Steifigkeit und lange Spannweite der Säule
- Hochsteibe Führungsschienenstruktur
Hohe Stabilität
- Symmetrisches Layout
- Große Splitterentladung Winkelbett
Hohe Präzision und hohe Effizienz
- Werkzeughalter mit hohem Wirkungsgrad
- Hochleistungsspindel- und Futtersystem
Hochkostenleistung
- Verschiedene Konfigurationsoptionen sind verfügbar
- Effiziente und intelligente Funktion
- Vernünftige Konfiguration der funktionalen Komponenten
Einfach zu bedienen
- Optimierung der Fütterungshöhe und der Fütterungsdistanz
- Moderat hohe Steuerung

Einzelheiten zum Produkt

Körperstruktur mit hoher Steifigkeit

Die gesamte Körperform ist aus Harzsand gegossen, um eine geringe Schwerkraft zu erreichen, Anti-Vibration.

Große Spaltkolonne mit hoher Steifigkeit

Fest, antivibrativ, antitransformativ, besser geeignet für vertikalen Turm und integrierten Turm.

Hochsteifungsleitungsstruktur

Zwei-Achsen-Konfiguration lineare Rollenführer, starke Steifigkeit, mit ausgezeichneter Schneidfähigkeit, geeigneter für die Konfiguration von vertikalen Werkzeughalter Schwerlastschneiden.

Karosserie mit großwinkligem Spalt

Die Basis nimmt einen großen Chip-Entladungswinkel an, um den Bereich zu beseitigen, der anfällig für Chip-Akkumulation ist, um die Anhäufung von Eisenchips effektiv zu verhindern, eine glatte Chip-Entladung,und verbessern die Stabilität der Verarbeitung.

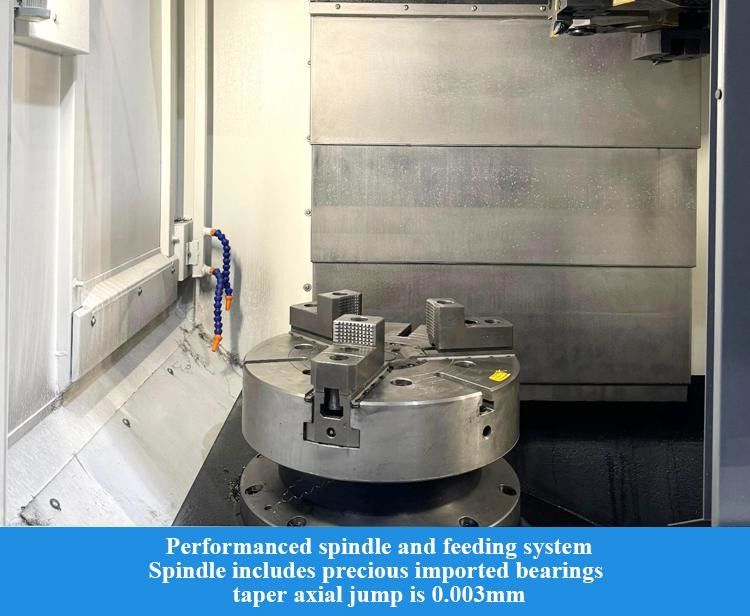

Leistungsfähige Spindel- und Fütterungsanlage

Die Spindel verwendet hochpräzise importierte Lager, eine hohe Radialdurchlaufgenauigkeit der Kegel-End-Achse, besonders geeignet für die Verarbeitung von hochharten, großen Schneidteilen,die während der Verarbeitung entstehende Schwingung und thermische Fehler erheblich reduzieren, niedrige Ausfallrate, hohe Effizienz.

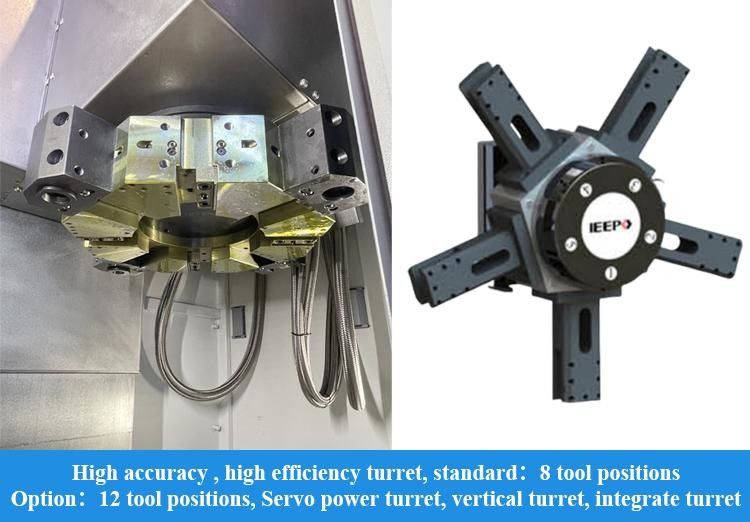

Werkzeughalter mit hohem Wirkungsgrad

Einfache Struktur, starke Steifigkeit, schnelle Umstellung, Zeit für die Umstellung des benachbarten Werkzeugs 0,25 Sekunden, Zeit für die Umstellung des äußersten Endes 0,79 Sekunden, wiederholte Werkzeugwechselgenauigkeit ± 1,6", um eine hohe Präzision zu erzielen,hohe Effizienz, hoch zuverlässige Verarbeitung.

Flugsicherung Knife Bibliothek

Im Bearbeitungsprozess verfügt die ATC-Werkzeugbibliothek über die Werkzeugwahlfunktion, die 10/12 Werkzeugpositionen bereitstellen kann, das Problem des Werkzeugmangels und der Werkzeugstörungen löst,und verkürzen die Werkzeugwechselzeit.

Zwei-Gang-Servomotor

Mit dem M-Code können niedrige Drehmomentgeschwindigkeit und hohe Drehmomentleistung oder hohe Drehmomentgeschwindigkeit und niedriges Drehmoment erzielt werden, um den Anforderungen des Kunden an hohe Geschwindigkeit und großes Drehmoment gerecht zu werden.

SMTCL Vertikale CNC-Drehmaschine V4H CNC-Vertikalfräsenmaschine Vertikale Drehmaschine Fräsenmaschine Combo 1

Produktspezifikationen

Artikel	Einheit	V4H
Genauigkeitsgrad		IT6
Technische Parameter

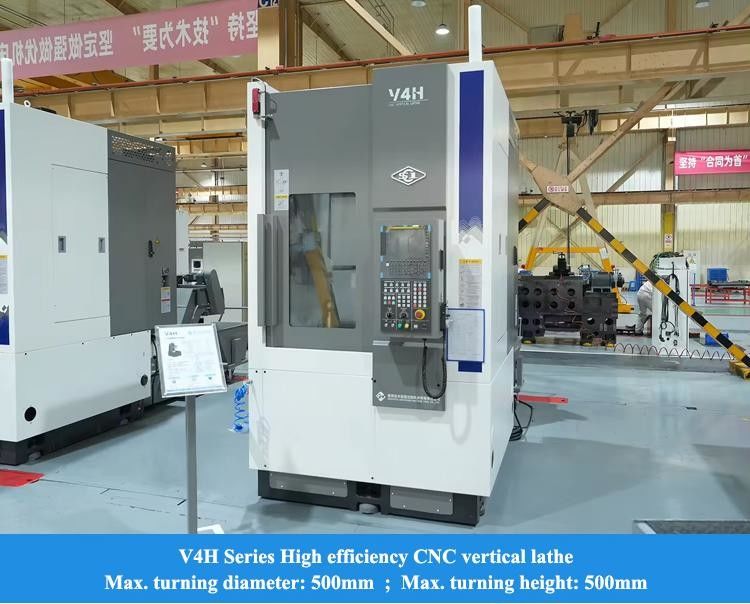

Max.Schnittdurchmesser	mm	Φ500
Max. Schwingendurchmesser	mm	Φ650
Max.Schnitthöhe	mm	500
Spindel
Spindelnase und Spindelnase		A2 bis 8
Standardgröße des Schubs	Inch	12 ((☆ 15,☆ 18)
Max. Spindelgeschwindigkeit	r/min	2500
Nenndrehmoment der Spule	N.m.	549
Hauptmotorleistung kontinuierlich/30 min	KW	18.5/26
X/Z-Achse
X-Achsen-Schnellverlauf	m/min	20
Z-Achsen-Schnellverlauf	m/min	20
X-Achsenbewegung	mm	290
Z-Achsenfahrt	mm	530
Turm
Typ		Horizontale 8-Positionen-Servo-Turm
Mittelhöhe	mm	100
Dreh- und Wiederholpositionierung des Turms	""	± 16
Positionen
X-Achse	mm	0.008
Z-Achse	mm	0.008
Wiederholung der Positionierung
X-Achse	mm	0.005
Z-Achse	mm	0.005
Maschinengewicht	Weigerung	6000
Maschinendimensionen ((ohne Förderband)	mm	2235 × 1570 × 3030

Standardkonfiguration	Selektive Konfiguration

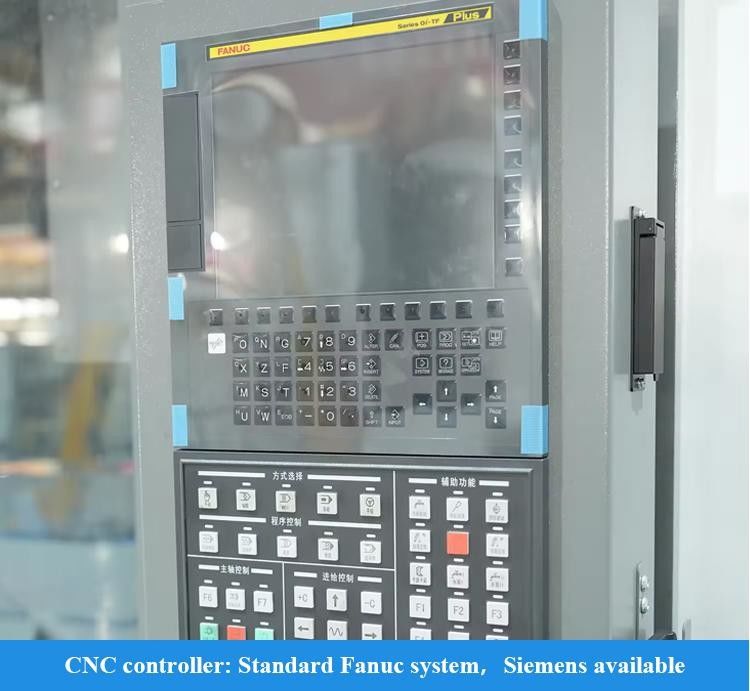

10.4" Fanuc-System	Kraftwerkzeugruhe
Schmiergeräte	Erhöhte Spalte
Hydraulischer Schub (mit weichen Klauen) und Drehzylinder	Vertikaler Werkzeugrückstand
Hydraulische Anlagen	Werkzeugerkennung
Rollenführer	Dreh- und Frässpindel
Sicherheitsschild	Prüfflasche
Maschinen zur Herstellung von Schrauben	Ölnebel-Sammler
Dreifarbiges Licht	Pneumatische Tür
Seitenspülchips	Gitterwaage
Scheinwerfer	Öl-Wasser-Trennung
Fußschalter	Hochdruckwasserbehälter
Türschloss	Flugsicherung Knife Bibliothek
Wasserpistole	Magnetische Schaber-Chip-Entferner
	Rückenbühne

Warum Sie uns wählen

Höchste Qualität, Kundenwünsche stehen an erster Stelle
30 Jahre + F & E Geschichte, das Unternehmen wurde 1993 gegründet
Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
Stabiles und ausgereiftes Versorgungssystem
Junge aktive Verkäufer und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
Erweiterung des Mechanismus nach Ergonomie und einfacher Wartung
Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion

Über uns

SMTCL Vertikale CNC-Drehmaschine V4H CNC-Vertikalfräsenmaschine Vertikale Drehmaschine Fräsenmaschine Combo 2

Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, Fünf-Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.

Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!

Unsere Fabrik

SMTCL Vertikale CNC-Drehmaschine V4H CNC-Vertikalfräsenmaschine Vertikale Drehmaschine Fräsenmaschine Combo 3

Häufig gestellte Fragen

Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?

Wir sind eine Produktionsfirma.

F2: Was sind die wichtigsten Produkte Ihrer Firma?

Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.

Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?

Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.

F4: Was sind Ihre Garantiebedingungen?

Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten ab dem Konnossement der Maschine.

F5: Was sind die Dienstleistungen?

Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden

F6: Warum haben Sie sich für Ihre Firma entschieden?

Produkte aus der Entwicklung, Konstruktion, Herstellung, Montage des gesamten Produktionsprozesses werden zwischen Betrieben mit einer kompletten Produktionskette durchgeführt, die Ihre zuverlässigste Garantie ist.

F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?

Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.

F8: Was sind die Zahlungsbedingungen?

T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
