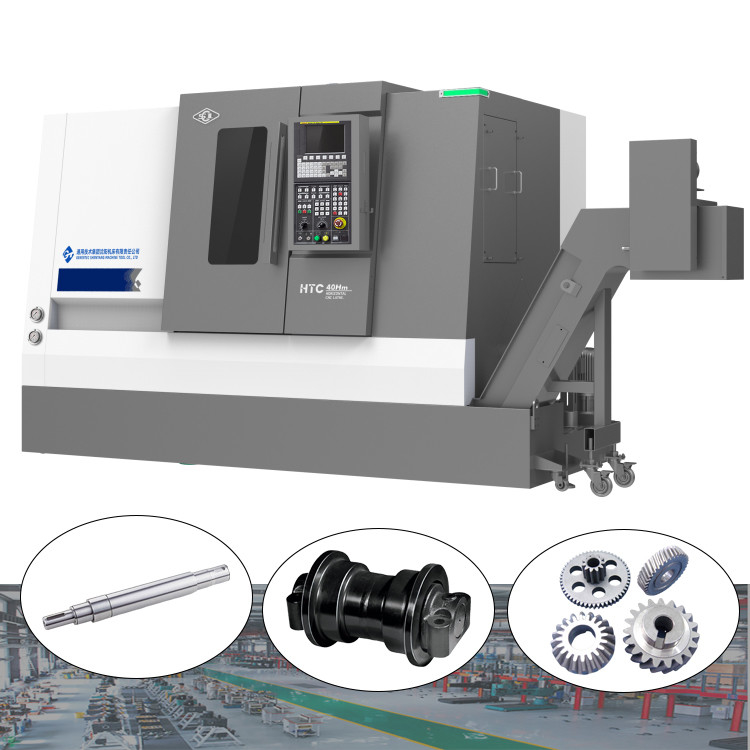

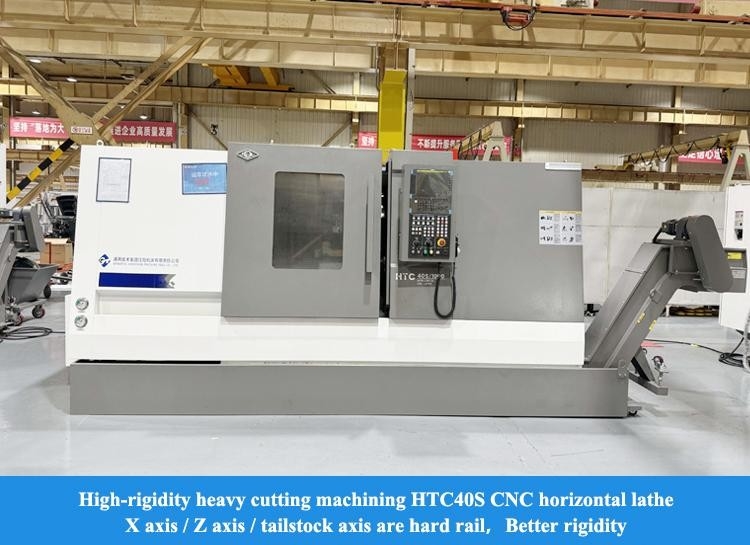

Schwere CNC-Drehmaschine Fanuc Controller HTC40Sm/1500 SMTCL Drehzentrum mit Y-Achse und C-Achse
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | Der Wert der Verpackung wird in der Tabelle 1 angegeben. |
|---|---|---|---|
| CNC oder nicht: | CNC | Schlüsselwort: | Horizontales Drehzentrum |
| Max. Cutting Durchmesser.: | 400mm | Max.Cutting-Länge: | 1450 mm |
| Max. Schwimmen. Über dem Bett.: | 600 mm | X -Achse -Reise: | 220 mm |
| Z -Achsenreise: | 1578 mm | Spindelgeschwindigkeit: | 3500 R/min |
| Hervorheben |
Fanuc Controller CNC-Drehmaschine,HTC40Sm/1500 CNC-Drehmaschine,C-Achsen-CNC-Drehmaschine |
||
Beschreibung des Produkts
Beschreibung des Produkts:
Eigenschaften des Produkts:
◆ Hochleistungs-Servo-Werkzeughalter
◆ Split-Servo-Schwanzstock
◆ Hochgeschwindigkeitsbewegung mit zwei Achsen
◆ Optionale Y-Achsen-Konfiguration für mehrere
Sequenzintegrierte Verarbeitung
◆ Technologie zur Fehlerkompensation
◆ Quantifizierung von Prozessnormen
◆ Strenge Kontrollstandards
◆ Große Spindel-Einheit
◆ Bogenförmiges Sattel gegen Biegen
◆ Kleine Spindelstruktur
Einzelheiten des Produkts:
Werkzeugmodell: Ф20 quadratische Schulter
Fräsmaschine
Kühlzustand: Wasserkühlung
Werkstücksmaterial: HT200
Werkzeugmodell: F16 Drehbohrer
Kühlzustand: Wasserkühlung
|
Projekt
|
Einheit
|
HTC 40Sm/1500
|
|
Max, ich schneide.
|
mm
|
Φ400
|
|
Max.Schnittlänge
|
mm
|
1450
|
|
Max. Schwimmen. Über dem Bett.
|
mm
|
Φ600
|
|
Max. Schwimmbad. Auf der Rutsche
|
mm
|
Φ400
|
|

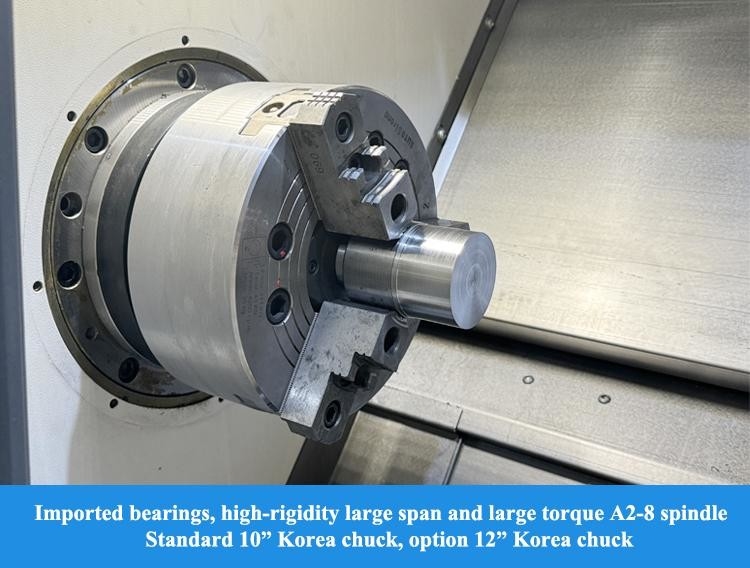

Spindel
|
|
|
|
Modell mit Spindelnase
|
|
A2 bis 8
|
|
Vorderlager Innendia.
|
mm
|
120
|
|
Spindel-Stäbe und Lochgröße
|
|
1:20"Φ70
|
|
Diagramm des Spindelloches
|
|
Φ80
|
|
Max. Bar-Tag.
|
mm
|
Φ65
|
|
Ein Standard-Schlagschalter.
|
Zoll
|
10
|
|
Drehzahlbereich der Spindel
|
r/min
|
3500
|
|
Nenndrehmoment der Spule
|
N·m
|
229 ((592 r/min)
|
|
Spindel Max. Drehmoment
|
N·m
|
377 ((443 r/min)
|
|
Hauptmotor-Ausgangsleistung kontinuierlich/15 min.
|
Leistung
|
15/18.5
|
|
X/Z-Achse
|
|
|
|
Schnelle Bewegung der X/Z-Achse
|
m/min
|
20
|
|
X-Achsenbewegung
|
mm
|
220
|
|
Z-Achsenfahrt
|
mm
|
1578 |
|

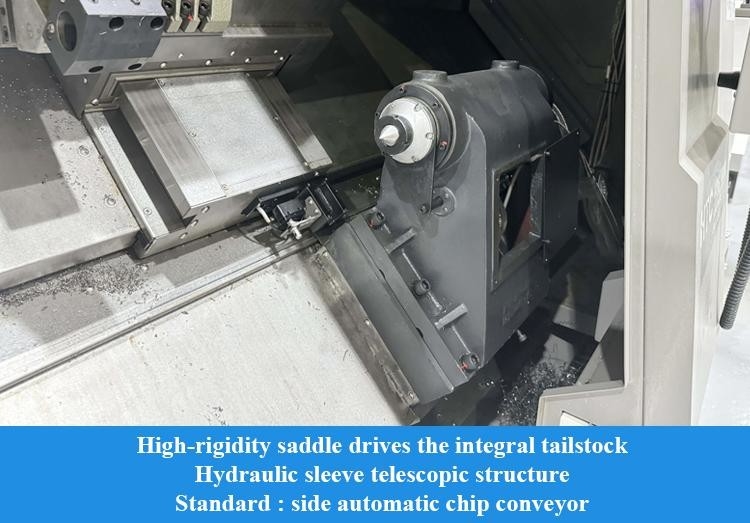

Hinterhalt
|
|
|
|
Reisen der Schwanzbestände
|
mm
|
1618 |
|
Rückenstockantriebsmethode
|
|
Sattelzüge
|
| Rückenstock-Sleeve-Reise | mm | 100 |
| Schwanzstock-Hülsenblatt. | mm | Φ100 |
| Schwanzstock-Kopf-Loch-Kopf | Morsezeichen | MT-4 |
|

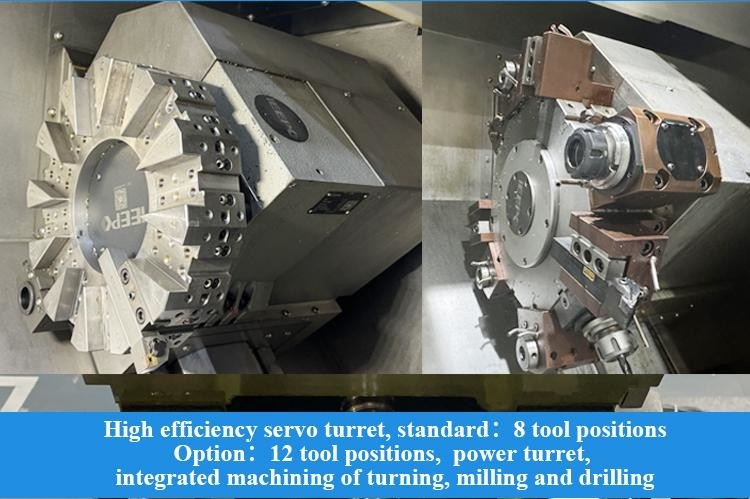

Turm
|
|
|
|
Turm-Typ
|
|
Horizontale 12-Stations-Türmmaschine
|
|
Mittelhöhe
|
mm
|
100
|
|
Genauigkeit der Wiederholung der Positionierung durch Turmindexing
|
- Ich weiß.
|
± 16
|
|
Werkzeuggröße
|
mm
|
25
|
|
Wenn ich ein Werkzeug in der Nähe wählen könnte
|
|
- Ja, das ist es.
|
|
Schnittstelle für den Kraftwerkzeughalter
|
|
BMT55
|
|
Max. Bohrleistung
|
mm
|
16 mal 0.2
|
|
Max. Fräsleistung
|
mm
|
14 × 10 × 40
|
|
Max. Abtaktkapazität
|
mm
|
M12x1.5
|
|
Andere
|
|
|
|
Abstand zwischen Spindelmitte und Boden
|
mm
|
1022
|
|
Nettogewicht der Werkzeugmaschine
|
Weigerung
|
00
|
|
Gesamtmaße ((LxWxH)
|
mm
|
4600 × 2050 × 2000
|
|
Anmerkung: Die in der Tabelle angegebenen Parameter dienen lediglich als Referenz.
|
||
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
